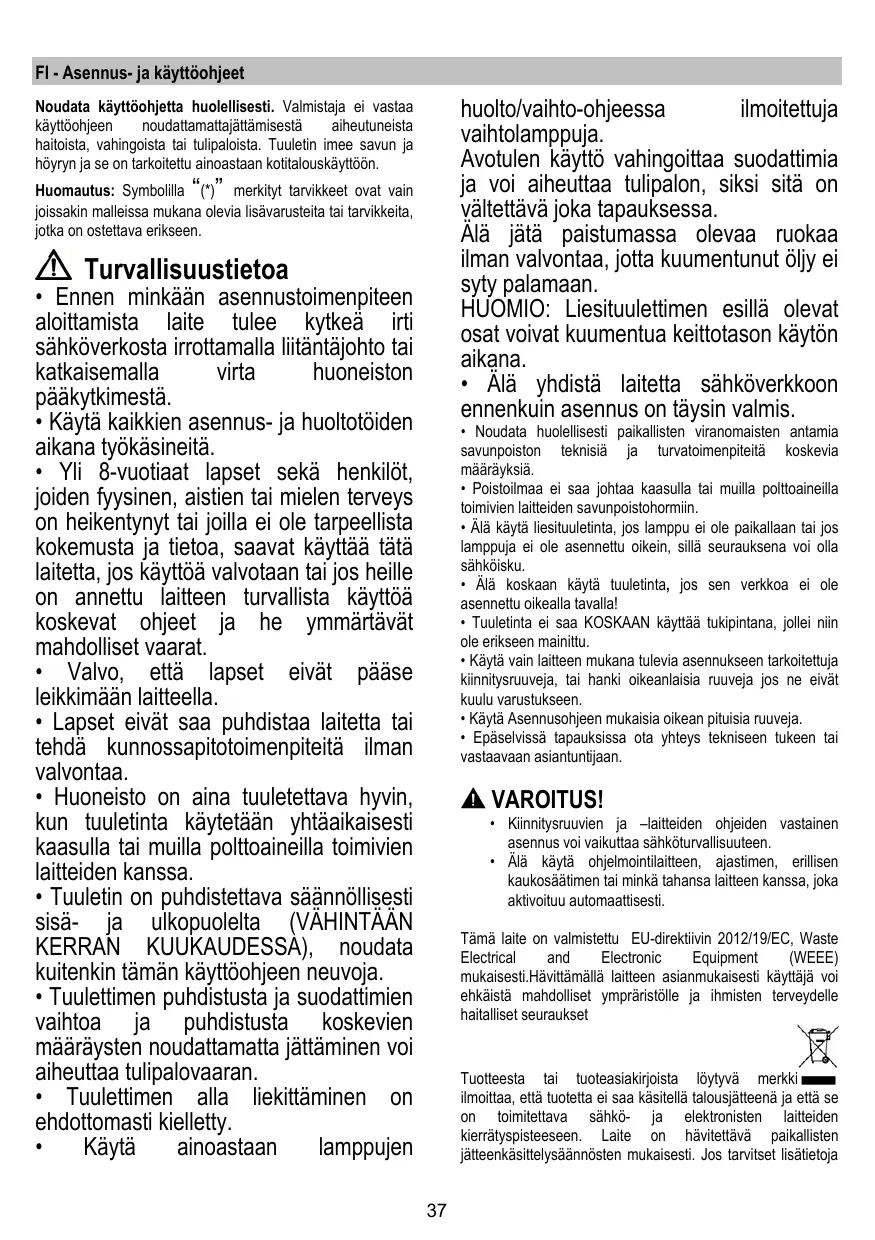

Notice ELICA ERA - ERA C - ERA S - ERA-STD-80 - page 37
37 / 100
Pick your language and provide your email: we'll send you a specifically translated version.
Merkki ELICA
Mallit ERA, ERA C, ERA S, ERA-STD-80
Tuotetyyppi Keittiön liesituuletin
Käyttöversio Imu (ulkoilman poisto) tai suodattava (sisäinen kierrätys)
Pienin turvaetäisyys (sähköliesi) 50 cm
Pienin turvaetäisyys (kaasuliesi tai yhdistelmäliesi) 65 cm
Rasvasuodatin Metallinen, pestävä kuukausittain käsin tai astianpesukoneessa (hellävarainen ohjelma)
Aktiivihiilisuodatin (kierrätysversio) Vaihdettava enintään 4 kuukauden välein, ei pestävä eikä regeneroitava
Valaistus LED-lamput, max. 3 W, tyyppi E14
Ohjaus Ohjauspaneeli, jossa imutehon valinta ja valaistus
Ulkomateriaali Puhdistus yksinomaan kostealla liinalla ja neutraalilla nestemäisellä pesuaineella
Lisävarusteet Savun takaiskuventtiili (joissakin malleissa)
Turvallisuusstandardit EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Ympäristönmukaisuus WEEE-direktiivi 2012/19/EY, kierrätettävä
Sähköasennus Kytke maadoitettuun pistorasiaan tai standardoituun katkaisijaan (ylijänniteluokka III)
Käyttöohje Sytytä minimiteholla kypsennyksen aikana, jatka muutaman minuutin ajan

Usein kysytyt kysymykset - ERA - ERA C - ERA S - ERA-STD-80 ELICA

Kuinka puhdistan metallisen rasvasuodattimen?
Rasvasuodatin puhdistetaan kerran kuukaudessa miedoilla pesuaineilla käsin tai astianpesukoneessa alhaisessa lämpötilassa ja nopealla ohjelmalla. Astianpesukoneessa pesu voi aiheuttaa värimuutoksia, mutta suodatuskyky pysyy ennallaan.
Mikä on aktiivihiilisuodattimen vaihtoväli?
Aktiivihiilisuodatin (vain kierrätysversio) on vaihdettava enintään 4 kuukauden välein. Sitä ei voi puhdistaa tai regeneroida.
Mitä vähimmäisetäisyyttä on noudatettava liesituulettimen ja keittotason välillä?
Sähköliesille: 50 cm. Kaasuliesille tai yhdistelmäliesille: 65 cm. Jos keittolaitteen ohjeissa mainitaan suurempi etäisyys, se on ensisijainen.
Voinko käyttää liesituuletinta ilman suodattimia?
Ei, älä koskaan käytä liesituuletinta ilman, että ritilä ja suodattimet on asennettu oikein. Tämä aiheuttaa tulipalo- ja sähköiskuriskin.
Kuinka vaihdan liesituulettimen lamput?
Irrota laite verkkovirrasta, varmista, että lamput ovat kylmiä, poista imuritilä, vaihda viallinen lamppu LED 3W-E14 -enintään -lamppuun. Katso lisätietoja käyttöohjeesta.
Mitä tehdä, jos valaistus ei toimi lampunvaihdon jälkeen?
Tarkista, ovatko lamput asetettu oikein pidikkeeseen. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.
Voiko liesituuletinta käyttää automaattisen ohjausjärjestelmän kanssa?
Ei, älä käynnistä liesituuletinta ajastimen, ajastimen tai kauko-ohjausjärjestelmän avulla. Laitetta ei saa kytkeä päälle automaattisesti.
Kuinka puhdistan liesituulettimen ulkopinnan?
Käytä yksinomaan kosteaa liinaa ja neutraalia nestemäistä pesuainetta. Älä koskaan käytä hankaavia työkaluja, alkoholia tai aggressiivisia tuotteita.
Millaisia ruoanlaittotapoja ei suositella liesituulettimen alla?
Älä liekitä ruokaa liesituulettimen alla. Paistaminen on tehtävä varoen, jotta ylikuumentunut öljy ei syty palamaan. Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon.
Kuinka optimoida liesituulettimen tehokkuus ja vähentää melua?
Käytä putkistojärjestelmää, jonka halkaisija on ohjeessa ilmoitettu enimmäishalkaisija. Sytytä liesituuletin minimiteholla kypsennyksen aikana ja anna sen toimia muutaman minuutin ajan. Käytä tehostettuja nopeuksia vain voimakkaassa savussa tai höyryssä.

Käyttäjien kysymyksiä aiheesta ERA - ERA C - ERA S - ERA-STD-80 ELICA

0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.

Esitä uusi kysymys tästä laitteesta

Sähköposti pysyy yksityisenä: sitä käytetään vain ilmoittamaan sinulle, jos joku vastaa kysymykseesi.

Ei vielä kysymyksiä. Esitä ensimmäinen.

Lataa ohjeet laitteellesi Keittiön liesituuletin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi ERA - ERA C - ERA S - ERA-STD-80 - ELICA ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. ERA - ERA C - ERA S - ERA-STD-80 merkiltä ELICA.

KÄYTTÖOHJE ERA - ERA C - ERA S - ERA-STD-80 ELICA

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Huomautus: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

ELICA ERA - ERA C - ERA S - ERA-STD-80 - 1

Turvallisuustietoa

  • Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
  • Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.
  • Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.

- Valvo, että lapset eivät pääse leikkimään laitteella.

- Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.

- Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.

- Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.

- Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.

- Tuulettimen alla liekittäminen on ehdottomasti kielletty.

• Käytä ainoastaan lamppujen

huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Alä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUÖMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

  • Alä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.
  • Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
  • Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
  • Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
  • Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
  • Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.
  • Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.
  • Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
  • Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

▲ VARIOITUS!

  • Kiinnitysruuvien ja –laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.
  • Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset

ELICA ERA - ERA C - ERA S - ERA-STD-80 - ▲ VARIOITUS! - 1

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja

laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

  • Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  • Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona

ELICA ERA - ERA C - ERA S - ERA-STD-80 - Käyttö - 1

ulkoisella poistolla tai suodatinversiona

ELICA ERA - ERA C - ERA S - ERA-STD-80 - Käyttö - 2

kiertoon.

Asennus

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

ELICA ERA - ERA C - ERA S - ERA-STD-80 - Asennus - 1

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Toiminta

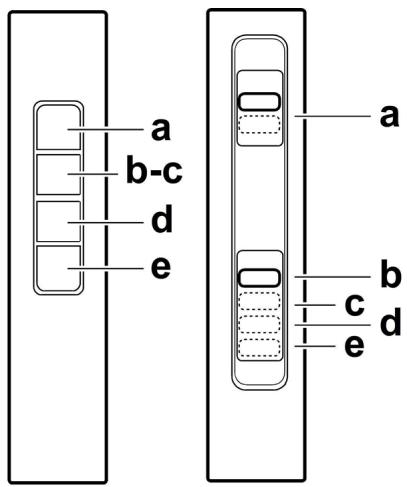

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa.

a b-c d e a b c d e

ELICA ERA - ERA C - ERA S - ERA-STD-80 - Toiminta - 2

a. valojen ON/OFF katkaisija
b. moottoreiden OFF katkaisija
c. - d. - e. Pienin imuteho (c.), keskitaso (d.), korkein (e.).

Huolto

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Kuva.1-7

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavallla.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 5

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein.

Sitä EI voi pestä eikä käyttää uudestaan

Lamppujen vaihto

Kuva 7

Irrota laite sähköverkosta.

Huomio! Tarkista että lamput eivät ole kuumia ennen kuin kosket niihin.

Irrota suodatinverkko, jotta pääset käsiksi lamppuihin.

Vaihda vaurioitunut lamppu.

Käytä ainoastaan LED-lamppuja, joiden teho on enintään 3 W ja joiden kanta on E14.

Jos haluat lisätietoja, lue liitteenä oleva lehtinen "ILCOS D" (aakkosnumeerinen sijainti on "1d").

Jos valaistus ei toimi, tarkista että lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.

El kaikissa tuotteissa:

Savujen vastaventtiili toimitetaan lisävarusteena. Jos asennusolosuhteet edellyttävät sen käyttöä (esimerkiksi siinä tapauksessa, että puuttuu suojaus ulkopuolisten ilmavirtausten sisään pääsyn varalta), vastaventtiili on asennettava paikoilleen ilmanpoistoliittimen sisälle ennen savujen poistoputken asentamista.

ELICA ERA - ERA C - ERA S - ERA-STD-80 - El kaikissa tuotteissa: - 1
