Značka	ELICA
Modely	ERA, ERA C, ERA S, ERA-STD-80
Typ produktu	Kuchynský digestor
Verzia použitia	Odsávacia (vonkajšie odvetranie) alebo filtračná (vnútorná recirkulácia)
Minimálna bezpečná vzdialenosť (elektrické sporáky)	50 cm
Minimálna bezpečná vzdialenosť (plynové alebo kombinované sporáky)	65 cm
Tukový filter	Kovový, umývateľný mesačne ručne alebo v umývačke riadu (jemný cyklus)
Filter s aktívnym uhlím (recirkulačná verzia)	Meniť maximálne každé 4 mesiace, neumývateľný a neregenerovateľný
Osvetlenie	LED žiarovky, max. 3 W, typ E14
Ovládanie	Ovládací panel s výberom rýchlosti odsávania a osvetlenia
Vonkajší materiál	Čistenie výhradne navlhčenou handričkou a neutrálnym tekutým čistiacim prostriedkom
Voliteľné príslušenstvo	Spätná klapka na dym (pri niektorých modeloch)
Bezpečnostné normy	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Environmentálna zhoda	Smernica OEEZ 2012/19/ES, recyklovateľné
Elektrická inštalácia	Pripojiť do zásuvky so zemniacim kontaktom alebo normalizovaným ističom (kategória prepätia III)
Rada na používanie	Zapnúť na minimálnu rýchlosť počas varenia, nechať bežať ešte niekoľko minút po varení

Často kladené otázky - ERA - ERA C - ERA S - ERA-STD-80 ELICA

Ako čistiť kovový tukový filter?

Tukový filter sa čistí raz za mesiac neagresívnymi čistiacimi prostriedkami, ručne alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Umývanie v umývačke riadu môže spôsobiť zmenu farby, ale filtračný výkon zostáva nezmenený.

Aká je frekvencia výmeny filtra s aktívnym uhlím?

Filter s aktívnym uhlím (len pre recirkulačnú verziu) sa musí meniť maximálne každé 4 mesiace. Nedá sa čistiť ani regenerovať.

Akú minimálnu vzdialenosť dodržať medzi digestorom a varnou doskou?

Pre elektrické sporáky: 50 cm. Pre plynové alebo kombinované sporáky: 65 cm. Ak pokyny pre varné zariadenie uvádzajú väčšiu vzdialenosť, táto má prednosť.

Môžem používať digestor bez nainštalovaných filtrov?

Nie, nikdy nepoužívajte digestor bez správne namontovaného roštu a filtrov. Hrozí nebezpečenstvo požiaru a úrazu elektrickým prúdom.

Ako vymeniť žiarovky digestora?

Odpojte spotrebič, uistite sa, že sú žiarovky studené, vyberte sací rošt, vymeňte chybnú žiarovku za LED 3W-E14 max. Ďalšie podrobnosti nájdete v návode.

Čo robiť, ak osvetlenie po výmene žiaroviek nefunguje?

Skontrolujte, či sú žiarovky správne vložené do puzdra. Ak problém pretrváva, kontaktujte zákaznícky servis.

Môže byť digestor používaný s automatickým ovládacím systémom?

Nie, digestor nezapínajte pomocou programátora, časovača alebo diaľkového ovládania. Spotrebič sa nesmie automaticky napájať.

Ako čistiť vonkajšok digestora?

Používajte výhradne navlhčenú handričku s neutrálnym tekutým čistiacim prostriedkom. Nikdy nepoužívajte abrazívne nástroje, alkohol ani agresívne výrobky.

Aké typy varenia sa neodporúčajú pod digestorom?

Neflambejte potraviny pod digestorom. Vyprážanie vykonávajte opatrne, aby sa prehriaty olej nevznietil. Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar.

Ako optimalizovať účinnosť digestora a znížiť hluk?

Použite potrubný systém s maximálnym priemerom uvedeným v návode. Zapnite digestor na minimálnu rýchlosť počas varenia a nechajte ho bežať ešte niekoľko minút po varení. Zrýchlené rýchlosti používajte iba pri silnom dyme alebo pare.

NÁVOD NA OBSLUHU ERA - ERA C - ERA S - ERA-STD-80 ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
  • Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a keď si uvedomujú s ňou spojené nebezpečenstvo.

- Deti musia byt' kontrolované, aby sa nehrali so zariadením.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnosť musí mat' dostatočné vetranie, ked' kuchynský odsávač pár sa používa súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

- Odsávač pár sa musí pravidelné čistiť ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.

- Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit požiare. Je prísne zakázané pod odsávačom pár robit jedlá

na plameni.

- Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byt vykonané pod kontrolou, aby prehriaty olej sa nezapálil. POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

• Ñnepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.
• Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spalůjúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dížku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

▲ POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit úraz elektrickým prúdom.
• Nepoužívajte s programovacím zariadením, časovačom, samostatným dialkovým ovládaním alebo s akýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negatívnym následkom pre životné

prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácií, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat’ ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácií tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s ciel'om znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost', keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlost' len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost' (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Odsávač pary je zhotovený na používanie v odsávacej verzii s

vonkajšou evakuáciou alebo vo filtračnej s vnútornou recirkuláciou.

Montáž

Minimálna vzdialenost medzi podporou nádoby na varnej ploche a najnižšou čast'ou digestora nesmie byt menšia než 50cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial' návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadit'.

Sietové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnutel’nom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnutel’nom priestore aj po prevedení montáže, je

nutné použit dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepátí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opät' napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Činnost'

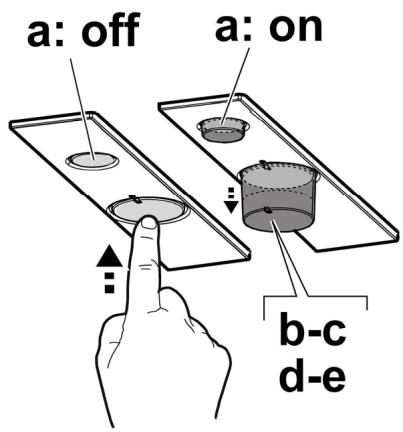

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

a. Zapnutie/vypnutie svetla
b. Vypnutie motora
c. - d. - e. Odsávacia výkonnost minimálna (c.), stredná (d.), maximálna (e.).

Údržba

Pri čistení je treba použit VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 1-7

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Uholný filter (iba pre filtračnú verziu)

Obr. 5

Nasytenie filtra s uhlíkom nastane po viac či menej dlhom uživaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo regenerovaný.

Výmena žiaroviek

Obr. 7

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Aby sa pristúpilo k miestu žiarovky, vybrať odsávaciu mriežku. Vymeňte poškodenú žiarovku.

Používajte iba LED žiarovky max. 3W-E14. Ďalšie podrobnosti nájdete v priloženom letáku "ILCOS D" (alfanumerická poloha "1d").

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte správne nasadenie žiaroviek do sedla.

IBA v niektorých výrobkoch:

Ako voliteľné príslušenstvo sa vo výbave dodáva spätný ventil dymov. Ak sa to v montážnych podmienkach považuje za potrebné, (napr.: ak chýbajú ochranné kryty proti náhodnému opátovnému vniknutiu prúdov vzduchu zvonku), vložte ho do príslušného sedla vnútri prípojky výstupu vzduchu ešte pred montážou vypúšťacej trubky dymov.
