Ürün Tipi	Duvar tipi mutfak davlumbazı
Marka	Franke
Model	FMA 907 BK
Boyutlar (G x D x Y)	600 x 500 x 150 mm (tahmini)
Net ağırlık	Yaklaşık 10 kg
Elektrik beslemesi	220-240 V ~ 50 Hz
Maksimum güç	200 W (tahmini)
Hız sayısı	3 hız + süreli yoğun (6 dakika)
Aydınlatma	Beyaz LED, sınıf 1M (7 W)
Gecikmeli durdurma fonksiyonu	Evet, 30 dakika (motor + aydınlatma)
Yağ filtresi türü	Kendinden taşıyıcı metalik, bulaşık makinesinde yıkanabilir
Yağ filtresi temizleme sıklığı	Her 2 ayda bir (veya yoğun kullanımda daha sık)
Aktif karbon filtre	Filtreli versiyon, yıkanamaz, her 4 ayda bir değiştirilir
Pişirme yüzeyine minimum mesafe	650 mm
Elektrik sınıfı	Sınıf I (topraklama zorunlu)
Hava çıkış çapı	En az 120 mm
Kullanım	Sadece ev tipi
Onarılabilirlik	Filtreler ve LED ampul değiştirilebilir (ampul servis tarafından)
Paket içeriği	Davlumbaz, yönlendirilebilir ızgara, filtre kapağı, dübeller, vidalar, kullanım kılavuzu

Sık sorulan sorular - FMA 907 BK FRANKE

Davlumbaz ile pişirme yüzeyi arasındaki minimum montaj yüksekliği nedir?

Minimum güvenlik mesafesi 650 mm'dir. Gazlı ocağınızın talimatlarını kontrol edin: daha yüksek bir mesafe belirtiyorsa, buna uyun.

Yağ filtreleri nasıl temizlenir?

Metalik yağ filtreleri bulaşık makinesinde yıkanabilir. Yaklaşık her 2 ayda bir temizlenmelidir. Çıkarmak için paneli açın ve filtreleri geriye doğru iterken aşağı doğru çekin.

Aktif karbon filtreyi ne zaman değiştirmeliyim?

Aktif karbon filtre yıkanamaz ve yaklaşık her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. Sadece filtreli versiyonda (devridaim) kullanılır.

Davlumbazı gazlı ocakla kullanabilir miyim?

Evet, ancak odanın yeterli havalandırmaya (dışarıya açıklık) sahip olduğundan emin olun, böylece yanma gazlarının geri dönüşü önlenir. Negatif basınç 0,04 mbar'ı geçmemelidir.

Yoğun hız nasıl etkinleştirilir?

T4 tuşuna 2 saniye basın. Davlumbaz 6 dakika boyunca yoğun hızda çalışır, ardından otomatik olarak önceki hıza döner. Tuş yanıp söner.

LED aydınlatma çalışmazsa ne yapmalıyım?

Aydınlatma, kullanıcı tarafından değiştirilemeyen sınıf 1M LED'dir. Değiştirme için Franke müşteri hizmetleri ile iletişime geçin.

Gecikmeli durdurma nasıl ayarlanır?

T3 tuşuna 2 saniye basarak 30 dakika gecikmeli durdurmayı etkinleştirin (motor ve aydınlatma). İlgili tuşlar yanıp söner.

Davlumbaz gürültülü müdür?

Ses seviyesi hıza bağlıdır. Hız 1'de yaklaşık 50 dB, yoğun hızda ise 65 dB'ye kadar (bu model için tahmini değerler).

Davlumbazı emişli versiyonda (dışarıya tahliye) kurabilir miyim?

Evet, özel emiş kitini kullanın. Hava çıkış çapı 120 mm'dir. Kit ile birlikte verilen talimatları izleyin.

Davlumbazla birlikte hangi bileşenler verilir?

Paket şunları içerir: davlumbaz gövdesi, yönlendirilebilir hava çıkış ızgarası, filtre kapağı, montaj dübelleri ve vidaları ve kullanım kılavuzu.

KULLANIM KILAVUZU FMA 907 BK FRANKE

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımları da görebilirsiniz.

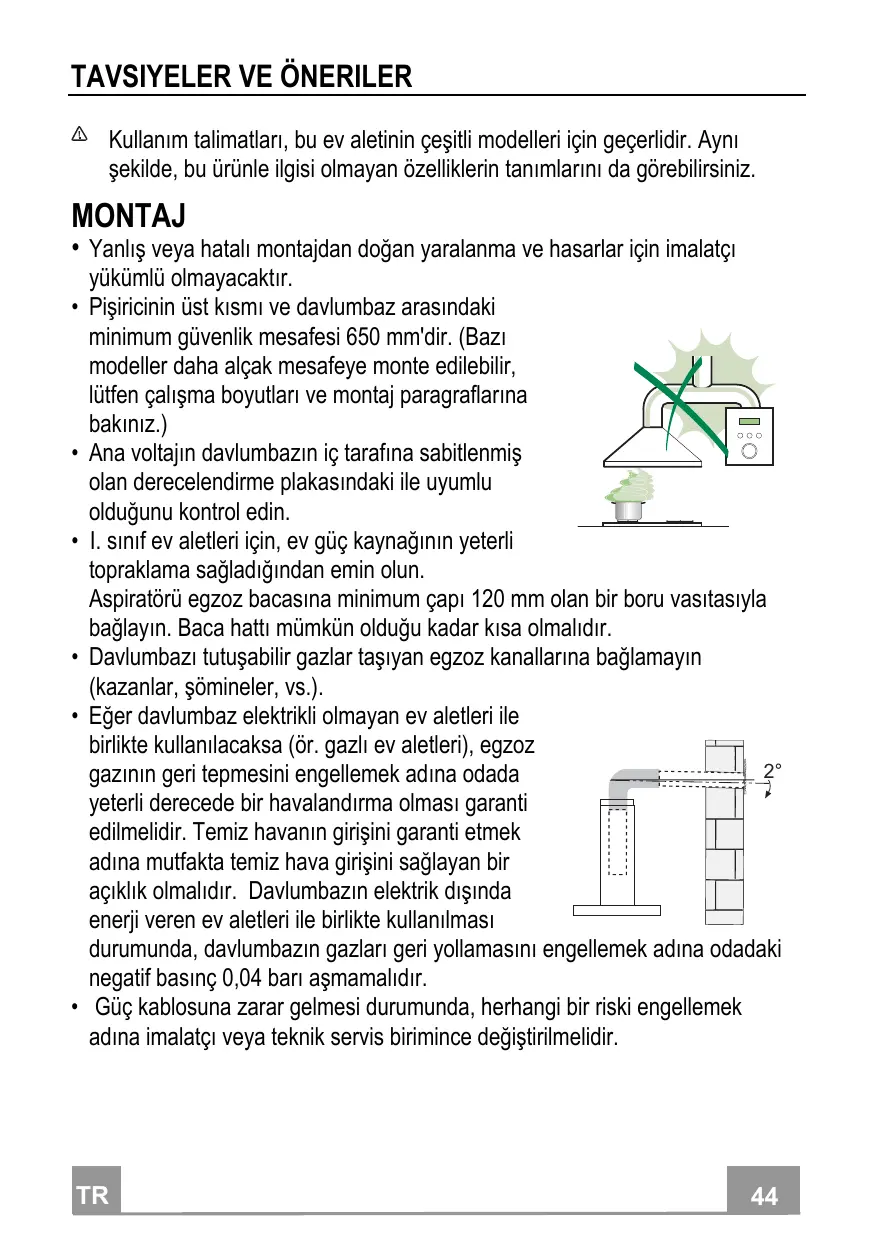

MONTAJ

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kısmı ile davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.)
• Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin.
• I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun.

Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.

• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).
• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişi sağlayan bir açıklık olmalıdır. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması

durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir.

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava değişimi ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın.

Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikesine yol açabilir. - Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın.

KULLANIM

• Davlumbaz, mutfak kokularını gidermek amacıyla ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar dışında kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş asla bırakmayın.
• Ateş yoğunluğunu sadece tencere altında kalacak ve yanlardan taşmayacak şekilde ayarlayın.
• Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, ateş alabilir.
• Davlumbazın altında flambe yapmayınız; yangın riski.
• Bu ev aleti, 8 yaş üstü çocuklar ve fiziksel, duyusal veya zihinsel yetersizliği olan veya tecrübe ve bilgi eksikliği olan kişilerce, bu kişilerin güvenliğinden sorumlu olan kişilerin gözetimi altında veya ev aletinin kullanımı ile ilgili talimatlar kendilerine verildiği durumlarda kullanılabilir. Çocuklar, ev aleti ile oynamamalıdır. Temizlik ve bakım, gözetim altında olmadıklarında çocuklarca yapılmayacaktır.

• DİKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar ısınabilir.

BAKIM

• Herhangi bir bakım işlemine başlamadan evvel ev aletini elektrik şebekesinden veya ana güç kaynağından fişini çekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi).
• Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.
• Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir.
• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembol, bu ürünün evsel atık olarak değerlendirilmeyeceğini gösterir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

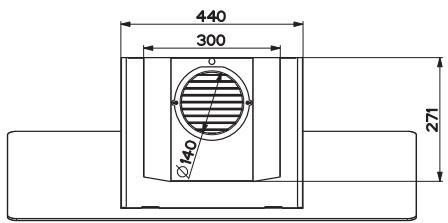

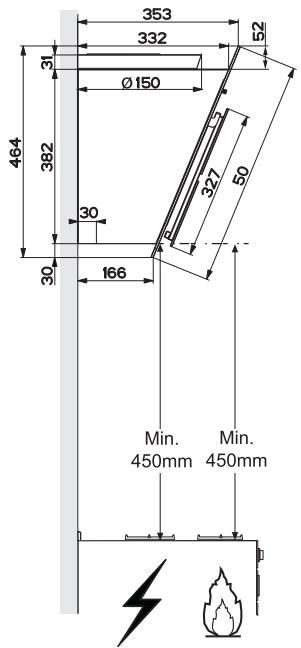

Boyutlar

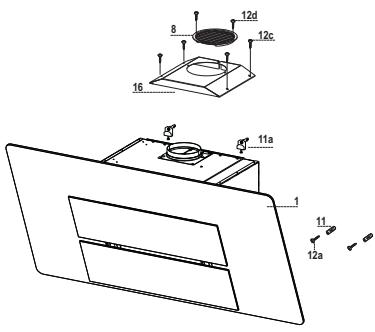

Aksam

Ref.	Adet	Ürün Aksami
1	1	Kumandalar, Aydinlatma, Vantilator Grubu, Filtrerlerle komple Davlumbaz Gövdesi
8	1	Hava Çkışına yönelik Izgara
16	1	Filtre edici kapak
Ref.	Adet	Kurulum Aksami
11	2	Bağlanti parçalari
11a	2	Bağlanti parçalari SB 12/10
12a	2	Vidalar 4,2 x 44,4
12c	4	Vidalar 2,9 x 6,5
12d	2	Vidalar 2,9 x 9,5
	Adet	Dokümantasyon
	1	Kullanım Kitapçı�能

Duvar üzerinde çizin:

• Davlumbazın montajı için öngörülen bölgenin ortasında, tavana veya en üst yüksekliğe kadar dikey bir çizgi çizin.
• Pişirme düzleminin en az 788 mm üstünde yatay bir çizgi çizin.
• Referans dikey çizginin 164 mm sağında, yatay çizgi üzerine bir nokta (1) işaretleyin.
• Bu işlemi, hizayı sağlayarak sol tarafta da tekrarlayın.
• Belirtildiği şekilde, referans dikey çizginin 140 mm ve pişirme düzleminin 540 mm üstüne bir referans nokta (2) işaretleyin.
• Bu işlemi, hizayı sağlayarak sol tarafta da tekrarlayın.
• İşaretli noktaları (1) 12 mm delin.
• İşaretli noktaları (2) 8 mm delin.
• 11a askı bağlantı parçalarını deliklere (1) yerleştirin ve vidalayın. 11 numaralı dübelleri deliklere (2) yerleştirin.

Dekoratif baca montajı için: (İsteğe bağlı)

• Askı 7.2.1'de belirtildiği şekilde, ortasını (çentik) referans dikey çizgiye hizalayarak, tavana veya en üst yüksekliğe 1-2 mm mesafede dayayın.
• Askı deliklerinin ortasını işaretleyin.
• Askı 7.2.1'i şekilde gösterildiği gibi, ortasını (çentik) referans dikey çizgiye hizalayarak ilk askıyı alta X mm'de dayandırın (X = donanımdaki Üst Baca yüksekliği).
• Askı deliklerinin ortasını işaretleyin.
• İşaretli noktaları 8 mm delin. 11 no.lu dübelleri deliklere yerleştirin.
• Askıları, donanımdaki 12a (4,2 x 44,4) vidalarını kullanarak sabitleyin.

Davlumbaz Gövdesinin Montajı

• Kapağı açınız ("Panelin Açılması" paragrafına bakınız).
• Yağ önleyici filtreleri uygun kulpları tutarak çıkartın.
• İşlem öncesi 11a askıların iki Vr vidasını ayarlayın.
• Davlumbaz gövdesini 11a askısına takın.
• Davlumbaz gövdesi içinden, davlumbaz gövdesini hizalamak için Vr vidalarla oynayın.
• Güvenlik vidalarını 12a takın.
• Kapakları/kapağı kapatın.

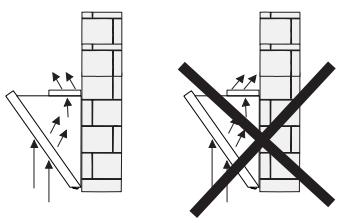

Filtreli Sistemde Hava Çıkışı

• Filtre edici kapağı, dört 12c (2,9 x 6,5) vidayı kullanarak hava çıkışına vidalayınız.
• Geri dönüşümlü hava çıkışına yönelik ızgarayı, donanımdaki 2 12d (2,9 x 9,5) vidayla sabitleyiniz.
• Kanadı açınız ("Panelin Açılması" paragrafına bakınız).
• Yağ önleyici filtreleri uygun kulpları tutarak çıkartın.
• Koku önleyici karbon filtrelerin bulunduğundan emin olun.

Bağlantılar

TAHLİYELİ SİSTEMDE HAVA ÇIKIŞI

Tahliyeli sistemde çalışacak davlumbazı monte etmek için davlumbaza özel tahliye kitinde bulunan talimatlara başvurun.

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken ara temas aralığı en az 3 mm olan kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu soketinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

Kumanda paneli

Tuş	Fonksiyon
T1	Motoru durdurur.
T2	Birinci yüzda motoru calistırir.	T1+T2 tuşları yanar.
T3	İkinci yüzda motoru calistırir.	T1+T3 tuşları yanar.
	2 Saniye basilmasio 30 dakikalık uyku modunun etkinleşmesini sekslar (Motor + İskihtar). Bir fonksiyon aktifken ilem yüzüncü degişi're bilirisi-niz.	Ilgili tuşlar T1+ (T2 veya T3 veya T4) yanıp)söner.
T4	Üçuncü yüzda motoru calistırir	T1+T4 tuşları yanar.
	2 Saniye basmak 6 dakika icin:yogun yüzda calismayı etkin duruma getirir. Bu surenin sonunan, ayarlanmılı olan bir onceki yüz geri)döner. Pişirme sirasindaki dumanın fazla:yayilmrights engellemek icin uygundur.	Tuşyanıp)söner.
L	Ayandinatma tesisatı,maksimum:yogunjukta acar ve kapatır.	Tuşışkıçık

Panelin açılması

• Panoyu çekerek açın.
• Panel her konumda kapalı olmalıdır.
• Dış taraftan nemli bir bez ve sıvı nötr deterjan ile temizleyiniz.
• İç taraftan nötr deterjan ve nemli bez kullanmak suretiyle temizleyiniz; ıslak bez veya sünger kullanmayınız, su sıkmayınız, aşındırıcı maddeler kullanmayınız.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinesinde de yıkanabilir ve normal kullanımda iki ayda bir, yoğun kullanımda ise daha sık yıkanmaları gerekir.
• Çekerek Konfor Panelleri'ni açınız.
• Filtreyi grubun arka bölümüne doğru iterek ve aynı anda aşağıya doğru çekerek çıkarın.
• Bükülmemesine özen göstererek emme panelini yıkayın ve kurumadan önce kurumasını bekleyin.
• Tutamağın dış görünür tarafta olduğuna dikkat ederek filtreleri tekrar monte edin.
• Konfor panellerini kapatınız.

Koku Önleyici Aktif Karbon Filtreler (Filtreli Sistem)

Aktif karbon filtresi yıkanamaz ve tekrar kullanılamaz, yaklaşık her 4 aylık kullanımdan sonra veya daha sık değiştirilmesi gerekir, özellikle yoğun kullanımda.

DEĞİŞTİRME

• Comfort Panellerini açınız.
• Comfort Panellerini açınız.
• Yağ önleyici filtreleri çıkarınız.
• Dolmuş olan aktif karbon koku önleyici filtreleri resimde gösterildiği şekilde (A) çıkarınız.
• Yeni filtreleri belirtilen şekilde (B) takınız. Yağ önleyici filtreleri yeniden takınız.
• Comfort panellerini kapatınız.

Aydınlatma

Dikkat: Bu cihazda EN 60825-1: 1994 + A1:2002 + A2:2001 normuna uygun olarak 1M sınıfı beyaz LED lamba kullanılmıştır, @439nm'de yayılan azami optik güç: 7µW . Optik aletlerle (dürbün, büyüteç...) doğrudan bakmayın. - Değiştirmek için Teknik Servisle bağlantı kurun.
