FMA 907 BK - Cappa da cucina FRANKE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina a parete
Marca	Franke
Modello	FMA 907 BK
Dimensioni (L x P x A)	600 x 500 x 150 mm (stima)
Peso netto	Circa 10 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza massima	200 W (stima)
Numero di velocità	3 velocità + intensiva temporizzata (6 min)
Illuminazione	LED bianco, classe 1M (7 W)
Funzione spegnimento ritardato	Sì, 30 minuti (motore + illuminazione)
Tipo di filtro grassi	Metallico autoportante, lavabile in lavastoviglie
Frequenza pulizia filtro grassi	Ogni 2 mesi (o più spesso se uso intenso)
Filtro a carbone attivo	Versione filtrante, non lavabile, sostituzione ogni 4 mesi
Distanza minima dal piano cottura	650 mm
Classe elettrica	Classe I (messa a terra obbligatoria)
Diametro uscita aria	120 mm minimo
Utilizzo	Solo domestico
Riparabilità	Filtri e lampada LED sostituibili (lampada tramite SAV)
Contenuto della confezione	Cappa, griglia orientabile, coperchio filtrante, tasselli, viti, manuale

Domande frequenti - FMA 907 BK FRANKE

Qual è l'altezza minima di installazione tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 650 mm. Verifica le istruzioni del tuo fornello a gas: se specificano una distanza maggiore, segui quella.

Come pulire i filtri grassi?

I filtri grassi metallici sono lavabili in lavastoviglie. Devono essere puliti ogni 2 mesi circa. Per rimuoverli, apri il pannello e spingi i filtri verso dietro tirando verso il basso.

Quando devo sostituire il filtro a carbone attivo?

Il filtro a carbone attivo non è lavabile e va sostituito ogni 4 mesi circa, o più spesso in caso di uso intenso. Viene utilizzato solo nella versione filtrante (ricircolo).

Posso usare la cappa con un fornello a gas?

Sì, ma assicurati che la stanza abbia una ventilazione sufficiente (apertura verso l'esterno) per evitare il ritorno dei gas di combustione. La pressione negativa non deve superare 0,04 mbar.

Come attivare la velocità intensiva?

Premere il tasto T4 per 2 secondi. La cappa funziona in velocità intensiva per 6 minuti, poi torna automaticamente alla velocità precedente. Il tasto lampeggia.

Cosa fare se l'illuminazione LED non funziona più?

L'illuminazione è un LED di classe 1M non sostituibile dall'utente. Contatta il servizio assistenza Franke per la sostituzione.

Come impostare lo spegnimento ritardato?

Premere il tasto T3 per 2 secondi per attivare lo spegnimento ritardato di 30 minuti (motore e illuminazione). I tasti corrispondenti lampeggiano.

La cappa è rumorosa?

Il livello sonoro dipende dalla velocità. In velocità 1, è di circa 50 dB, in velocità intensiva fino a 65 dB (valori stimati per questo modello).

Posso installare la cappa in versione aspirante (scarico esterno)?

Sì, utilizza il kit di aspirazione specifico. Il diametro dell'uscita aria è di 120 mm. Segui le istruzioni fornite con il kit.

Quali sono i componenti forniti con la cappa?

Il pacco contiene: il corpo cappa, una griglia orientabile di uscita aria, un coperchio filtrante, tasselli e viti di fissaggio, e il manuale di istruzioni.

MANUALE UTENTE FMA 907 BK FRANKE

IT Istruzioni per l'uso e l'infallazione Cappa

CONSIGLI E SUGGERIMENTI 14
CARATTERISTICHE 17
INSTALLAZIONE 18
USO 21
MANUTENZIONE 22

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS 24
CHARACTERISTIQUES 27
INSTALLATION 28
UTILISATION 31
ENTRETIEN 32

INHALTSVERZEICHNIS

DE

Le Istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appar tengono al proprio apparecchio specifico.

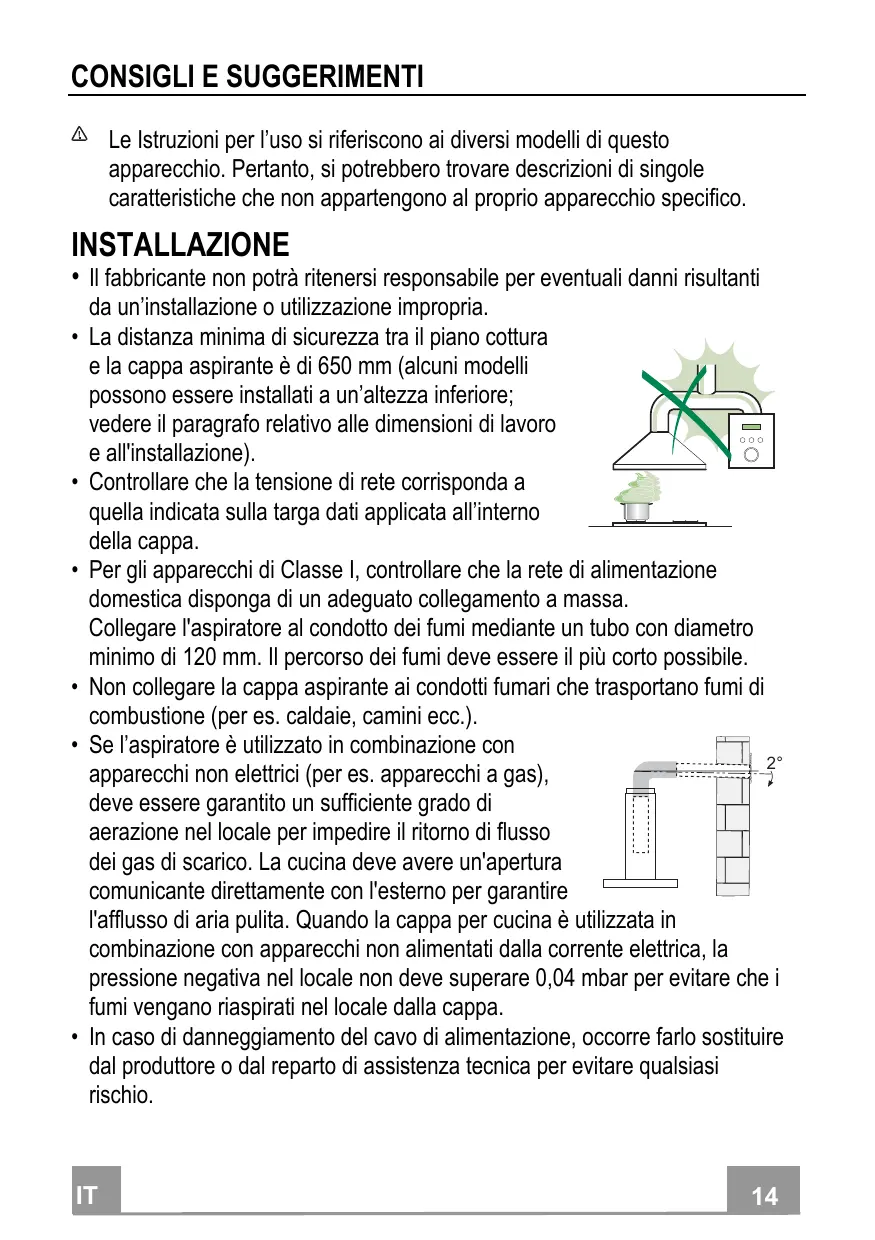

INSTALLAZIONE

• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella individata sulla targa dati applicata all'interno della cappa.
• Per gli appearecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.

Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.

• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve ave un'apertura comunicante direttamente con l'esterno per garantire

l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.

• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza technique per evitare qualsiasi rischio.

• Se le istruzioni di installatione del piano cottura a gas specificano una distanza magiore di quella sopraindicata, è necessario tenerneconto. Devono essere rispettotte tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avvertenza: la mancata installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.
- Collegare la cappa all'alimentazione di rete mediante un interruptore bipolare con distanza tra i contatti di almeno 3mm .

USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbsviluppare un incendio.
• Questo appearecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, perché attendamente sorvegliati e struitti su come utilizzato in modo sicuro l'apparecchio e sui pericolì che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• "ATTENZIONE: le parti accessibili possono diventare molto calde durante l'uso degli appearecchi di cottura".

MANUTENZIONE

• Spagnere o scollegare l'apparecchio alla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie.
• Ilchio al carbone attivo non è lavabile né è rigenerabile e devese essere sostituito anni 4 mesi di funzionamento circa o più frequently in caso di utilizzo molto intenso.
• Pulire la cappa'utilizzando un panno umido e un detergente liquido neutro.

Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenir potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadaguato. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.

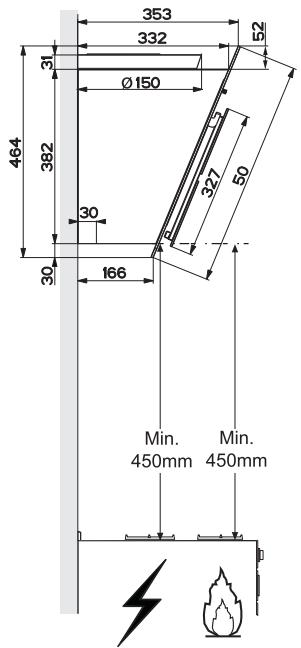

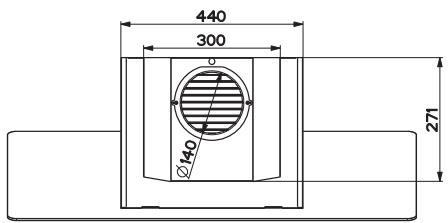

Ingombro

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Grup- po Ventilatore, Filtri
8	1	Griglia direzionata Uscita Aria
16	1	Coperchio filtrante
Rif.	Q.tà	Componenti di Installazione
11	2	Tasselli
11a	2	Tasselli SB 12/10
12a	2	Viti 4,2 x 44,4
12c	4	Viti 2,9 x 6,5
12d	2	Viti 2,9 x 9,5
	Q.tà	Documentazione
	1	Libretto Istruzioni

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
• una linea Orizzontale a 788~mm min. soprà il Piano di Cottura.
• Segnare un punto (1) sulla linea orizzontale a 164mm alla destra della linea verticale di riferimento.
  Ripetere esta operazione alla parte opposta, verificandone il livellamento.
• Segnare come indicato, un punto di riferimento (2) a 140mm alla linea Verticale di riferimento, e 540mm sulla Piano di Cottura.
  Ripetere esta operazione alla parte opposta, verificandone il livellamento.
• Forare 12mm i puncti (1) segnati.
• Forare 0.8 ~mm i puncti (2) segnati.
• Inserire i tasselli con staffa 11a nei fori (1) e avvitare.
• Inserire ital tassello 11 nei fori (2).

Per installatione con camino decorativo: (Opzionale)

• Appoggiare come indicate la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicate la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Forare 0.8 ~mm i puncti segnati.
• Inserire tasselli 11 nei fori.

• Fissare le Staffe utiliser zando le Viti 12a (4,2 x 44,4) in dotazione.

• Aprire le Ante/l'Anta (Vedi paragrafo Apertura Pannelli).

• Togliere i Filtri Antigrasso agenda sulle apposite maniglie.
• Regolare le due viti Vr , delle staffe 11a, ad inizio corsa.
• Agganciare il corpo cappa alle 2 staffe 11a.
• Dall'interno del corpo cappa agire sulle Viti Vr per livellare il Corpo Cappa.
• Avvitare la vite di sicurezza 12a.
  Richiudere le Ante/l'Anta.

Uscita aria Versione Filtrante

• Avvitare il coperchio filtrante sull'uscita aria, utilizzando quattro viti 12c (2,9 x 6,5).
• Fissare la Griglia direzionata 8 sull'uscita dell'aria riciclata con 2 Viti 12d (2,9 x 9,5) in dotazione.
• Aprière le Ante/l'Anta (Vedi paragrafo Apertura Pannelli).
• Togliere i Filtri Antigrasso agenda sulle apposite maniglie.
• Assicurarsi della presenza dei Filtri antidore al Carbone attivo.

Concessioni

USCITA ARIA VERSIONE ASPIRANTE

Per l'installazione della Cappa in versione Aspirantefare riferimento alleistruzioni contenate nel Kit aspi- rante specifico per la Cappa.

CONNECTIONE ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm .
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore

Quadro comandi

Tasto	Funzione
T1	Spegne il Motore.	-
T2	Accende il motore alla prima velocità	I Tasti T1+T2 sono accesi.
T3	Accende il motore alla seconda velocità	I Tasti T1+T3 sono accesi.
	Premuto per 2 secondi attiva lo spegnimento ridardato di 30 minuti (Motore+Luci). A funzione attiva è possibile cancellare la velocità di esercizio.	I rispettivi tasti T1+ (T2 o T3 o T4) Lampeggiano.
T4	Accende il motore alla terza velocità	I Tasti T1+T4 sono accesi.
	Premuto per 2 Secondi attiva la velocità Intensiva temporizzata a 6 minuti, al termine dei quali ritorna alla velocità precedentamente im-postata. Adatta a fronteggiare le massime emis-sioni di fumi di cottura.	Il Tasti lampeggia.
L	Accende e spegne l'Impianto di Illuminazione alla massima intensità.	Tasto acceso

Apertura Pannello

• Aprire il Pannello tirandolo.
• Il pannello si bloccherà in qualsiasi posizione si metta.
• Pulirlo esternamente con un panno umido e detersivo liquido neutro.
• Pulirloanche internamenteutilizzando un panno umido e detergente neutro; nonutilizzare panni o spugne bagnate, ngetti d'acqua;nonutilizzare sostenze abrasive.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabilianche inlavastoviglie,e necessitano diessere lavatiogni2mesi circa diutilizzo o più frequently,per un uso particularmente intenso.
• Aprire i Comfort Panel tirandoli.
• Togliere i Filtri uno alla volta, spingendoli verso la parte poste riore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un eventuale cambiamento del colore della superficie del filtrlo, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
  Richiudere i comfort panel.

Filtri antidore al Carbone attivo (Versione Filtrante)

Il Filtro antidore al Carbone attivo non è lavabile e non è rigenerabile, va sostituito agli 4 mesi circa di utilizzo o più frequentlymente, per un uso particularmente intenso.

SOSTITUZIONE

• Apriere i Comfort Panel tirandoli.
• Togliere i Filtri antigrasso.
• Rimuovere i Filtri antidore al Carbone attivo saturi, come indicato (A).
• Montare i nuovi Filtri, come individato (B).
• Rimontare i Filtri antigrasso.
  Richiudere i Comfort Panel.

Illuminazione

Attenzione: Questo appearecchio è provvisto di una luce LED bianca di classe 1M secondo la norma EN 60825-1: 1994 + A1:2002 + A2:2001; massima potenza ottica emessa@439nm: 7 W . Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
- Per la sostituzione contattare l'Assistenza Tecnica. ("Per l'acquisto rivolgersi all'assistenza tecnica").
