FNE905XS - Gömme fırın FRANKE - Ücretsiz kullanım kılavuzu

Ürün Tipi	Ankastre Davlumbaz
Marka	Franke
Model	FNE905XS
Hava Çıkış Çapı	150 mm (verilen flanş ile 120 mm'ye düşürülebilir)
Minimum Montaj Yüksekliği	Ocak üzerinden 650 mm (talimatlara göre)
Motor Hız Sayısı	4 (duman yoğunluğu için 6 dakika zaman ayarlı bir hız dahil)
Aydınlatma	Evet, ampul servis tarafından değiştirilmelidir
Yağ Filtreleri	Kendinden taşıyıcı metal, bulaşık makinesinde yıkanabilir (2 ayda bir)
Aktif Karbon Filtre	Yıkanamaz, 4 ayda bir değiştirilmelidir
Elektrik Sınıfı	Sınıf I (topraklama zorunlu)
Elektrik Beslemesi	Şebeke, iki kutuplu anahtar (kontak açıklığı ≥ 3 mm)
Kurulum Tipi	Emici (dışarı tahliye) veya filtreli (karbon filtre ile geri dönüşüm)
Ana Malzeme	Paslanmaz çelik (teleskopik kanallar)
Teleskopik Kanal Uzunluğu	Yükseklik ayarlanabilir (ayar vidası)
Dahil Aksesuarlar	Delik şablonu, redüksiyon flanşı, kelepçeler, vidalar, dübeller, Novastick bant
Bakım	Nemli bez ve nötr sıvı deterjan ile temizlik
Güvenlik	Davlumbaz altında aleve maruz bırakmayın, kızartma tavalarını kontrol edin, yangın riski
Kullanım	Yalnızca ev kullanımı, mutfak kokularını gidermek için
Ağırlık	Yaklaşık 15 kg (tahmini)
Boyutlar (G x D x Y)	Yaklaşık 90 x 50 x 60 cm (ankastre davlumbaz için tahmini)

Sık sorulan sorular - FNE905XS FRANKE

Ocak üzerindeki minimum montaj yüksekliği nedir?

Güvenlik minimum yüksekliği ocak ile davlumbaz arasında 650 mm'dir. Bazı modeller daha alçak monte edilebilir, talimatları kontrol edin.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde yıkanabilir. Geriye iterek ve aşağı çekerek çıkarın. Bükmeyin, kurutun ve yeniden takmadan önce kurulayın. Her 2 ayda bir temizleyin.

Aktif karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre yıkanamaz ve yenilenemez. En az her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir.

Güç kablosu hasar görürse ne yapmalıyım?

Hasarlı kabloyla davlumbazı asla kullanmayın. Kaza riskini önlemek için üretici veya yetkili servis tarafından değiştirilmelidir.

Davlumbazı filtreli versiyonda kullanabilir miyim?

Evet, verilen aktif karbon filtreyi takarak. Bu durumda hava geri dönüştürülür ve odaya geri verilir. Hava çıkışının doğru bağlandığından ve karbon filtrenin yerinde olduğundan emin olun.

Davlumbaz için dışarı tahliye gerekli mi?

Davlumbaz emici (dışarı tahliyeli) veya filtreli (geri dönüşümlü) versiyonda çalışabilir. Emici versiyonda, 150 mm'lik bir tahliye kanalına bağlayın (120 mm'ye düşürülebilir).

Teleskopik kanal yüksekliği nasıl ayarlanır?

Ön kısımdaki metrik vidaları gevşetin, istenen yüksekliği ayarlayın, ardından vidaları sıkın. Kanalı yerinde tutmak için verilen sıkma flanşını kullanın.

Davlumbazı gazlı ocakla kullanabilir miyim?

Evet, ancak yanma gazlarının geri dönüşünü önlemek için odanın yeterince havalandırıldığından emin olun (negatif basınç ≤ 0,04 mbar). Minimum 650 mm mesafeye uyun.

Ampul nasıl değiştirilir?

Aydınlatmanın değiştirilmesi yetkili servis tarafından yapılmalıdır. Üretici veya kalifiye bir teknisyenle iletişime geçin.

Davlumbaz çalışmazsa ne yapmalıyım?

Önce elektrik bağlantısını ve çift kutuplu anahtarı kontrol edin. Güç kablosu konnektörünün difüzör prizine tam takıldığından emin olun. Sorun devam ederse servise başvurun.

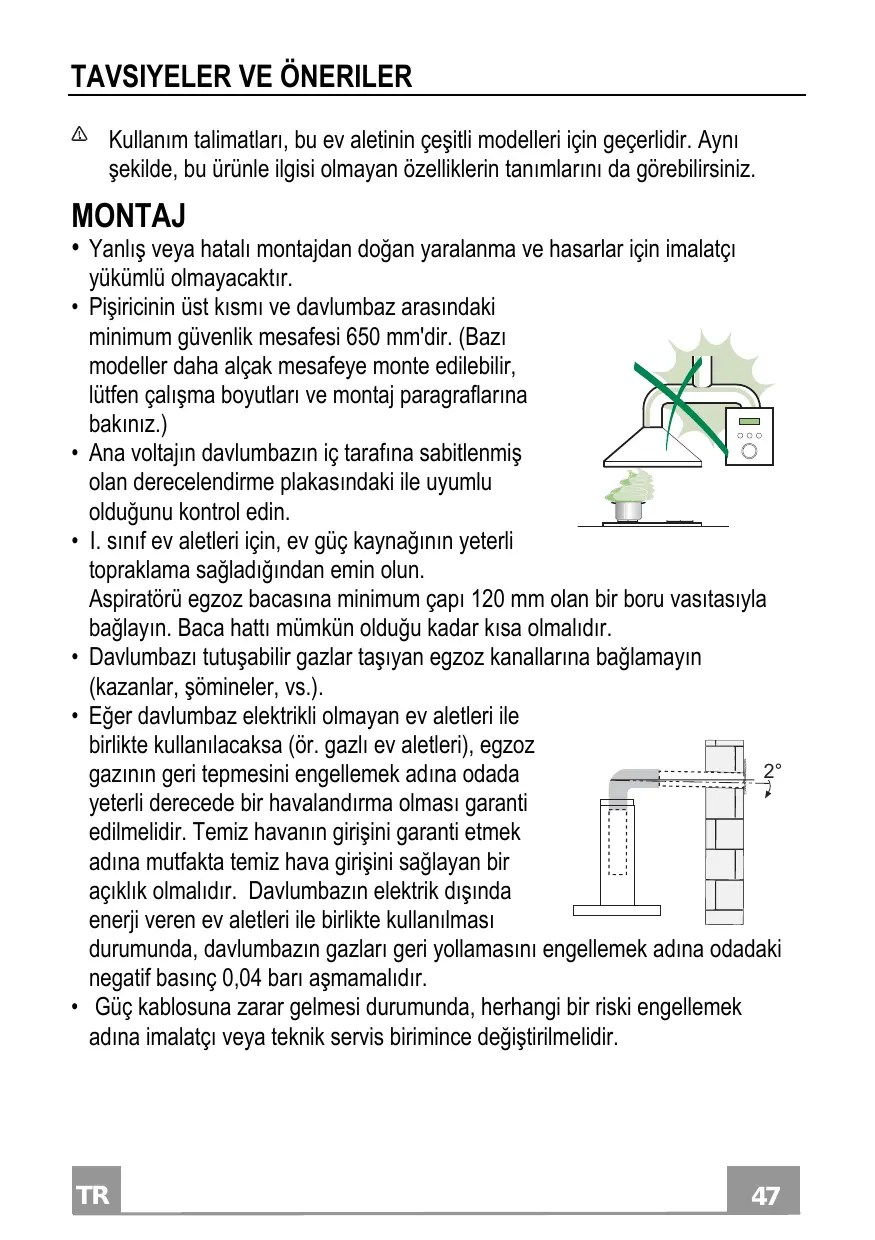

KULLANIM KILAVUZU FNE905XS FRANKE

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımları da görebilirsiniz.

MONTAJ

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kısmı ile davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir; lütfen çalışma boyutları ve montaj paragraflarına bakınız.)
• Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin.
• I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun.

Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.

• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).
• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişi sağlayan bir açıklık olmalıdır. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması

durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir.

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Havalandırma ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın.

Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir. - Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın.

KULLANIM

• Davlumbaz, mutfak kokularını gidermek amacıyla ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar dışında kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş asla bırakmayın.
• Ateş yoğunluğunu, sadece tencerenin altında kalacak ve yanlardan taşmayacak şekilde ayarlayın.
• Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, alev alabilir.
• Davlumbazın altında flambe yapmayınız; yangın riski vardır.
• Bu ev aleti, 8 yaş üstü çocuklar ve fiziksel, duyusal veya zihinsel yetersizliği olan veya tecrübe ve bilgi eksikliği olan kişilerce, bu kişilerin güvenliğinden sorumlu olan kişilerin gözetimi altında veya ev aletinin kullanımı ile ilgili talimatlar kendilerine verildiği durumlarda kullanılabilir. Çocuklar, ev aleti ile oynamamalıdır. Temizlik ve bakım, gözetim altında olmadıklarında çocuklarca yapılmamalıdır.

• DİKKAT: Pişirme cihazları ile kullanıldıklarında temas edilebilir parçalar ısınabilir.

BAKIM

• Herhangi bir bakım işlemine başlamadan evvel ev aletini elektrik şebekesinden veya ana güç kaynağından fişini çekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi).
• Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.
• Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir. Temizliğin talimatlara uygun olarak yapılmadığı durumlarda yangın riski vardır.
• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembol, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

Boyutlar

Parçalar

Ref.	Miktar	Ürün Aksami
1	1	Davlumbaz güvdesi buttünü: Kumandalar, lşık ve Filtreler
2	1	Aşaqinda belirtilen unsurları ile birlikte teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
3	1	Aşaqinda belirtilen böümlerden olşan teleskopik panel:
3.1	1	Üst panel
3.2	1	Alt panel
9	1	Redüksiyon flansi ø 150-120 mm
14.1	1	Hava Çkış Bağlanti Üzatması
15	1	Hava Çkış Bağlantı
16	1	Novastick bant
25		Boru kerpeteni sar中国特色 (dahildehy)

Miktar Dokümantasyon

Ref.	Miktar	Kurulum Aksamı
7.3	1	Hava;cıkılış sabitleme desteği
7.2	1	Teleskopik baca blokaj desteği
11	4	Dübel ø 10
12c	2	Vida 2,9 x 6,5
12e	2	Vida 2,9 x 9,5
12f	4	Vida M4 x 80
12g	4	Vidaral M6 x 80
12h	4	Vida 5,2 x 70
21	1	Delme mastarı
22	4	Rondela ø 6,4
23	4	Vida somun M6

1 Kullanım Kitapçığı

Tavan / Konsol delme işlemi ve Kafesin Sabitlenmesi

TAVANIN VEYA KONSOLUN DELİNMESİ

• Bir şakül yardımıyla tavana ya da destek konsoluna pişirme tezgâhının merkezini işaretleyiniz.
• Tavana veya konsola donanımla birlikte verilen delik delme şablonunu (21) dayayınız ve bunun merkeziyle işaretlenen merkezi birbirine çakıştırınız. Yani şablonun ekseni ile pişirme tezgâhı ekseni bir hizaya gelmiş olsun.
• Delik delme şablonuyla delikleri duvara işaretleyiniz.
• Şu şekilde delik deliniz:
• Masif beton tavan: beton dübelleri kullanarak.
• Direnç kalınlığı 20 mm ve üstte hava boşluğu olan tuğla tavan: 10 mm çapında delik (donanımla verilmiş dübelleri (11) hemen takınız)
• Ahşap tavan: ahşap dübelleri kullanarak.
• Ahşap konsola: 7 mm çapında delik deliniz.
• Elektrik besleme kablosunun geçişi için: 10 mm çapında.
• Hava Çıkışı (Aspiratörlü model): Dış hava tahliye borusu bağlantısının çapına göre.
• Tavana çaprazlamasına iki vida takıp 4-5 mm dışarıda bırakınız. Bu vidalar şöyle olmalıdır:
• Masif beton için buna uygun vida ve dübeller; bunlar donanımla verilmemiştir.
• Hava boşluklu tuğla tavan - yaklaşık 20 mm direnç kalınlığı - bunun için donanımla verilmiş vidaları (12h) kullanınız.
• Ahşap tavana uygun vidalar: donanımda yoktur.
• Ahşap konsola: donanımdaki vidalar (12g), rondelalar (22) ve civatalar (23).

Kafesin yüksekliğini ayarlamak istediğinizde aşağıdaki işlemleri yapınız:

• Önden görünen iki bölümü birleştiren iki metrik vidayı sökünüz;
• Arzu edilen kafes yüksekliğini ayarlayın ve daha önceden çıkartılan vidaların 2 tanesini (panel bloğu) yakınına koyduğunuzdan emin olarak yeniden takınız.
• Kafesi kaldırınız ve kılavuzları vidalara geçirerek sonuna kadar itiniz.
• İki vidayı sıkınız ve donanımda verilen diğer iki tanesini vidalayınız.
• 7.2 Teleskopik baca blokaj dirseğini alınız, kendinden yapışkanlı bandın filmini çıkartınız ve kafese, bunu daha sabit tutacak şekilde içeriden yapıştırınız.

Vidaları tam olarak sıkmadan önce, vidaların kılavuzlarından çıkmamasına dikkat ederek kafesi yerinden oynatmak suretiyle ayarlar yapmak mümkündür.

• Kafesin sabitlenmesi, hem davlumbaz gövdesinin ağırlığı hem de monte edilen cihazın yan tarafında olası itişlerin neden olduğu sıkıştırmalara bağlı olarak kesin olmalıdır. Gerçekleştirilen sabitlemede tabanın sabit olduğunu ve kafesin eğimli sıkıştırıldığını kontrol ediniz.
• Tavanın, asma noktasında yeterli derecede sağlam olmadığı her durumda, kurulumu yapan kişi burayı uygun plakalarla ve dayanıklı demirlerle güçlendirmelidir.

Aspiratörlü Model Hava Çıkış Bağlantısı

Aspiratörlü modelin bağlantısını yapmak için, davlumbazı Ø150 veya 120 mm çapında, montajın seçimine göre sert veya esnek bir boruyla çıkış kanalına bağlayınız.

• Ø120 mm çapında boruyla bağlantı için, redüksiyon flanşını davlumbaz gövdesi çıkışına takınız.
• Boruyu uygun boru kelepçeleri ile sabitleyin (dahil değildir).
• Varsa aktif karbon filtresini çıkartınız.

Filtre Edici Versiyon Hava Çıkışı

14.1 ekleme bileziği uzatmalarını yanal olarak 15 no.lu ekleme bileziğine takınız. - Vidaları sabitleyerek 15 no.lu bağlantıyı 7.3 Destek Dirseğine ekleyiniz. 7.3 Destek dirseğini vidalarla üst bölüme sabitleyiniz. 14.1 ekleme bileziği uzatmalarının, gerek yatay gerekse dikey olarak, baca menteşelerinin hizasında bulunduğundan emin olunuz. - 15 no.lu bağlantıyı, montaj görevlisinin seçimine göre Ø150 mm çapında sert veya esnek bir hortum ile Davlumbaz Gövdesi Çıkışına bağlayınız. - Aktif Karbonlu Koku Önleyici Filtrenin bulunduğundan emin olunuz.

Novastick Bant Uygulaması

• Novastick Bant'ı Üst Bacanın ön kenarına, Alt Bacanın üst bölümünden başlangıcına kadar uygulayınız.

Panelin Montajı ve Davlumbaz Gövdesinin Sabitlenmesi

Davlumbaz Gövdesini Kafesli Izgaraya sabitlemeden önce:

• Davlumbaz gövdesinden yağlanmaya karşı filtreleri çıkarın;
• Olası aktif karbonlu kokuya karşı filtreleri çıkarın.
• Donanımda verilen 4 adet 12f (M6 x 10) vida ile Davlumbaz Gövdesini önceden hazırlanmış ızgaralı kafese alttan sabitleyin.
• Devamında, Panel 3'ün üst bölümünü, ölçülü şekilde, Izgaralı Kafesin üst ve alt bölümündeki lastik desteklere tutturunuz.
• Panel 3'ün alt bölümünü metal dilleri ızgara kafesin kılavuzlarından geçene kadar kaydırınız;

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken ara temas aralığı en az 3 mm olan kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu fişinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

Kumanda Tablosu

TUŞ	LED	FONKSİYON
T1 Hz	Açık	Birinci yüzda motoru calıştırı.
		Motoru durduruyor.
T2 Hz	Açık	İkinci yüzda motoru calıştırı.
T3 Hz	Sabit	Hafı脘 basılıncia, üçUNCı yüzda motoru calıştırı.
	Flaşör	2 saniye sureyleCLSINCA:6 dakikaya ayarlanmigi dörduncu hizı etkin duruma getirir. Bu sürenin sonunda, ayarlanmigi olan bir.Onceki hiza geri döner.Pişiime anindaki dumanın fazla yayilmasin engellemeye uy-gundur.
L Işık		Işık tesisatkıçıp kapatır.

Dikkat: T1 tuşu daima ilk hızdan geçerek motoru durdurur.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinesinde de yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sık temizlenmelidir.
• Filtreleri, grubun arka tarafından ittirerek ve aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce de kurutunuz. Monte ederken kulpun görünen tarafta olmasına dikkat ediniz.

Koku Filtresi (Filtreli Model)

AKTİF KARBONLU KOKU FİLTRESİNİN DEĞİŞTİRİLMESİ

• Yıkanabilir ya da rejenere edilebilir nitelikte değildir, normalde en az 4 ayda bir, yoğun kullanımda ise daha sık değiştirilir.
• Metalik Yağ Filtrelerini sökünüz.
• Doymuş durumdaki Aktif Karbonlu Koku Filtresini kancalarını serbest bırakarak sökünüz.
• Yeni filtreyi yuvasına takınız.
• Metalik Yağ Filtrelerini tekrar monte ediniz.

Aydınlatma

• Değiştirmek için Teknik Servisle bağlantı kurun.
