MANUALE UTENTE FNE905XS FRANKE
GB Istruzioni per l'uso e installazione Cappa aspirante FR Mode d'emploi et installation Hotte de Cuisine DE Bedienungsanleitung und Installation Dunstabzugshaube TR Kullanim ve montaj talimatlari Davlumbaz Uživatelská Póíruèka Odsavač par
FNE 905 I XS LED
INDICE
EN
RACCOMANDAZIONI E SUGGERIMENTI 3 CARATTERISTICHE 6 INSTALLAZIONE 8 USO 12 MANUTENZIONE 13
INDICE
IT
CONSIGLI E SUGGERIMENTI 14 CARATTERISTICHE 17 INSTALLAZIONE 19 USO 23 MANUTENZIONE 24
SOMMARIO
FR
CONSIGLI E SUGGERIMENTI 25 CARATTERISTICHE 28 INSTALLAZIONE 30 UTILIZZO 34 MANUTENZIONE 35
INDICE
DE

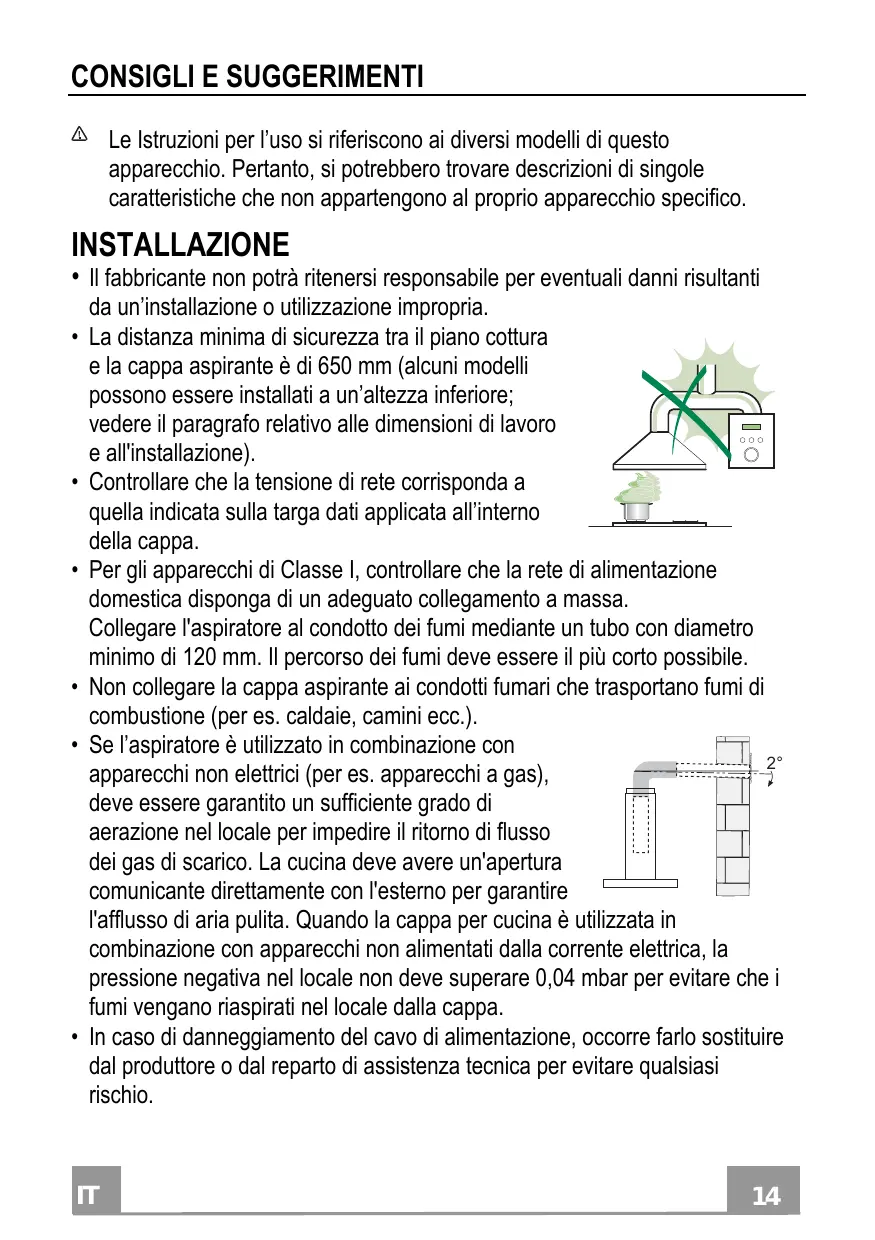

Le istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico.
INSTALLAZIONE
- Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
- La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
- Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
- Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
- Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
- Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire
l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.
- In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.


- Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
- Usare solo viti e minuteria di tipo idoneo per la cappa.
Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche. - Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare con distanza tra i contatti di almeno 3 mm.
USO
- La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
- Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
- Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
- Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
- Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o con esperienza e conoscenze insufficienti, se sono stati sorvegliati o istruiti sull'uso sicuro dell'apparecchio e sui pericoli che comporta. Assicurarsi che i bambini non giochino con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

- ATTENZIONE: le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.
MANUTENZIONE
- Spegnere o scollegare l'apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
- Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie.
- Il filtro al carbone attivo non è lavabile né rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso.
- Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni.
- Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.
Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.
Ingombro



Componenti
| Rif. | Q.tà | Componenti di Prodotto |
| 1 | 1 | Corpo Cappa completo di: Comandi, Luce, Filtri |
| 2 | 1 | Camino telescopico formato da: |
| 2.1 | 1 | Camino superiore |
| 2.2 | 1 | Camino inferiore |
| 3 | 1 | Pannello telescopico formato da: |
| 3.1 | 1 | Pannello superiore |
| 3.2 | 1 | Pannello inferiore |
| 9 | 1 | Flangia di riduzione ø 150-120 mm |
| 14.1 | 1 | Prolunga Raccordo Uscita Aria |
| 15 | 1 | Raccordo Uscita Aria |
| 16 | 1 | Nastro Novastick |
| 25 | Fascette stringitubo (non incluse) |
| Rif. | Q.tà | Componenti di Installazione |
| 7.3 | 1 | Staffa fissaggio raccordo uscita aria |
| 7.2 | 1 | Staffa bloccaggio camino telescopico |
| 11 | 4 | Tasselli Ø 10 |
| 12c | 2 | Viti 2,9 x 6,5 |
| 12e | 2 | Viti 2,9 x 9,5 |
| 12f | 4 | Viti M4 x 80 |
| 12g | 4 | Viti M6 x 80 |
| 12h | 4 | Viti 5,2 x 70 |
| 21 | 1 | Dima di foratura |
| 22 | 4 | Rondelle Ø 6,4 |
| 23 | 4 | Dadi M6 |
| Q.tà | Documentazione |
| 1 | Libretto Istruzioni |


Foratura Soffitto/Mensola e Fissaggio Traliccio
FORATURA SOFFITTO/MENSOLA
- Con l'ausilio di un filo a piombo, riportare sul soffitto/mensola di supporto il centro del piano di cottura.
- Appoggiare al soffitto/mensola la dima di foratura 21 in dotazione, facendo coincidere il suo centro con il centro proiettato e allineando gli assi della dima agli assi del piano di cottura.
- Segnare i centri dei fori della dima.
- Forare i punti seguenti:
- Soffitto in calcestruzzo massiccio: secondo i tasselli per calcestruzzo impiegati.
- Soffitto in laterizio a camera d'aria, con spessore resistente di 20 mm: Ø 10 mm (inserire subito i tasselli 11 in dotazione).
- Soffitto in travatura di legno: secondo le viti per legno impiegate.
- Mensola in legno: 0,7 mm. Passaggio del cavo elettrico di alimentazione: Ø 10 mm
- Uscita aria (versione aspirante): secondo il diametro del collegamento alla tubazione di evacuazione esterna.
- Avvitare, incrociandole e lasciando 4-5 mm dal soffitto, due viti:
- per calcestruzzo massiccio, tasselli per calcestruzzo, non in dotazione.
- per laterizio a camera d'aria, con spessore resistente di circa 20 mm, viti 12h, in dotazione.
- per travatura di legno, viti per legno, non in dotazione.
- per mensola in legno, viti 12g con rondelle 22 e dadi 23, in dotazione.
Nel caso in cui si voglia regolare l'altezza del traliccio, procedere come segue:
- Svitare le viti metriche che uniscono le due parti di fronte visibili frontalmente;
- Regolare l'altezza desiderata del traliccio e riavvitare le viti precedentemente tolte, avendo l'accortezza di metterne 2 in prossimità del blocco pannello;
- Sollevare il traliccio, incastrare le asole sulle viti e scorrere fino a battuta;
- Stringere le due viti e avvitare le altre due in dotazione;
- Prendere la staffa bloccaggio camino telescopico 7.2, togliere la pellicola del biadesivo e attaccarla internamente al traliccio in modo da tenerlo più fisso.
Prima di serrare definitivamente le viti è possibile effettuare delle regolazioni spostando il traliccio facendo attenzione che le viti non escano dalla sede dell'asola di regolazione.
- Il fissaggio del traliccio deve essere sicuro in relazione sia al peso della cappa sia alle sollecitazioni causate da occasionali spinte laterali all'apparecchio montato. A fissaggio avvenuto, verificare sempre che la base sia stabile anche se il traliccio è sollecitato a flessione.
- In tutti i casi in cui il soffitto non fosse sufficientemente robusto sul punto di sospensione, l'installatore dovrà provvedere a irrobustirlo con opportune piastre e contropiastre ancorate a parti strutturalmente resistenti.


Connessione uscita aria versione aspirante
Per installazione in versione aspirante, collegare la cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 120 mm, la cui scelta è lasciata all'installatore.
- Per collegamento con tubo da 120 mm, inserire la flangia di riduzione 9 sull'uscita del corpo cappa.
- Fissare il tubo con adeguate fascette stringitubo 25 (non incluse).
- Rimuovere eventuali filtri al carbone attivo.

Uscita aria versione filtrante
- Inserire lateralmente le prolunghe raccordo 14.1 sul raccordo 15.
- Inserire il raccordo 15 nella staffa di sostegno 7.3 fissandolo con le viti.
- Fissare la staffa di sostegno 7.3 alla parte superiore con le viti.
- Assicurarsi che l'uscita delle prolunghe raccordo 14.1 risulti in corrispondenza delle bocchette del camino sia in orizzontale che in verticale.
- Collegare il raccordo 15 all'uscita del corpo cappa per mezzo di un tubo rigido o flessibile di 150 mm, la cui scelta è lasciata all'installatore.
- Assicurarsi della presenza del filtro antiodore al carbone attivo.

Applicazione nastro Novastick
- Applicare il nastro Novastick 16 sul bordo frontale del camino superiore, dalla parte superiore fino all'inizio del camino inferiore.

Prima di fissare il Corpo Cappa al Traliccio:
- Togliere i Filtri antigrasso dal Corpo Cappa;
- Togliere eventuali Filtri Antiodore al Carbone attivo.
- Fissare quindi, con 4 Viti 12f (M6 x 10) in dotazione, il Corpo Cappa al Traliccio predisposto.
- Successivamente agganciare la parte superiore del Pannello 3, regolato a misura, sui supporti di gomma presenti nella parte superiore del Traliccio e su quelli inferiori;
- Scorrere la parte inferiore del Pannello 3 finché le sue linguette metalliche non si incastrano sulle asole del traliccio;


CONNESSIONE ELETTRICA
- Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
- Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore


Quadro comandi
| TASTO | LED | FUNZIONI | |
| T1 | Velocità | Acceso | Accende il Motore alla Prima velocità. |
| Spegne il Motore. | |||
| T2 | Velocità | Acceso | Accende il Motore alla Seconda velocità. |
| T3 | Velocità | Fisso | Premuto brevamente Accende il Motore alla Terza velocità. |
| Lampeggiante | Premuto per 2 Secondi . Attiva la Quarta velocità temporizzata a 6 minutì, al termine dei quali ritorna alla velocità precedentemente impostata. A-datta a fronteggiare le massime emissioni di fumi di cottura. | ||
| L | Luce | Accende e spegne l'Impianto di Illuminazione. | |
Attenzione: Il tasto T1 spegne il motore passando sempre per la prima velocità.
Filtri antigrasso
PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPTANTI
- Sono lavabili anche in lavastoviglie e necessitano di essere lavati ogni 2 mesi se utilizzati o più frequentemente, per un uso particolarmente intenso.
- Togliere i filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
- Lavare i filtri evitando di piegarli e lasciarli asciugare prima di rimontarli.
- Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtro anti-odore (versione filtrante)
SOSTITUZIONE FILTRO ANTI-ODORE AL CARBONE ATTIVO
- Non è lavabile e non è rigenerabile, va sostituito almeno ogni 4 mesi o più frequentemente, per un uso particolarmente intenso.
- Togliere i filtri antigrasso metallici.
- Rimuovere il filtro anti-odore al carbone attivo saturo, agendo sugli appositi agganci.
- Montare il nuovo filtro agganciandolo nella sua sede. Rimontare i filtri antigrasso metallici.

Illuminazione
- Per la sostituzione contattare l'Assistenza Tecnica. ("Per l'acquisto rivolgersi all'assistenza tecnica").
