FNE905XS - Four encastrable FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Dimensions approximatives	90 cm de largeur
Poids	Environ 15 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance	Max 300 W
Débit d'air	Jusqu'à 700 m³/h
Niveaux de vitesse	3 vitesses + mode intensif
Fonctions principales	Extraction d'air, filtration, éclairage LED
Type de filtre	Filtre à charbon et filtre métallique
Entretien et nettoyage	Filtres lavables au lave-vaisselle, nettoyage régulier de la surface
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande
Normes de sécurité	Conforme aux normes CE, protection contre les surcharges
Compatibilités	Compatible avec les cuisines équipées standard
Informations générales	Design moderne en inox, éclairage LED intégré

FOIRE AUX QUESTIONS - FNE905XS FRANKE

Comment nettoyer le FRANKE FNE905XS ?

Pour nettoyer le FRANKE FNE905XS, utilisez un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs qui pourraient rayer la surface.

Quelle est la capacité de ce modèle ?

Le FRANKE FNE905XS a une capacité de 90 litres, ce qui est idéal pour les grandes familles ou la cuisson en grande quantité.

Comment régler la température du four ?

Vous pouvez régler la température en utilisant le panneau de contrôle numérique situé à l'avant du four. Sélectionnez la température souhaitée à l'aide des boutons de commande.

Le FRANKE FNE905XS dispose-t-il d'une fonction de nettoyage automatique ?

Oui, le FRANKE FNE905XS est équipé d'une fonction de nettoyage pyrolytique qui brûle les résidus alimentaires à haute température, facilitant ainsi le nettoyage.

Quels types de cuisson sont disponibles sur ce four ?

Le FRANKE FNE905XS propose plusieurs modes de cuisson, y compris la cuisson traditionnelle, la convection, le gril et la cuisson à la vapeur.

Comment puis-je résoudre un problème de surchauffe ?

Si vous rencontrez un problème de surchauffe, vérifiez que les bouches d'aération ne sont pas obstruées. Si le problème persiste, contactez le service client pour assistance.

Y a-t-il une garantie pour le FRANKE FNE905XS ?

Oui, le FRANKE FNE905XS est généralement livré avec une garantie de 2 ans, couvrant les défauts de fabrication. Veuillez consulter le manuel pour plus de détails.

Comment installer le FRANKE FNE905XS ?

Pour une installation correcte, suivez les instructions fournies dans le manuel d'utilisation. Il est conseillé de faire appel à un professionnel si vous n'êtes pas sûr de l'installation.

MODE D'EMPLOI FNE905XS FRANKE

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

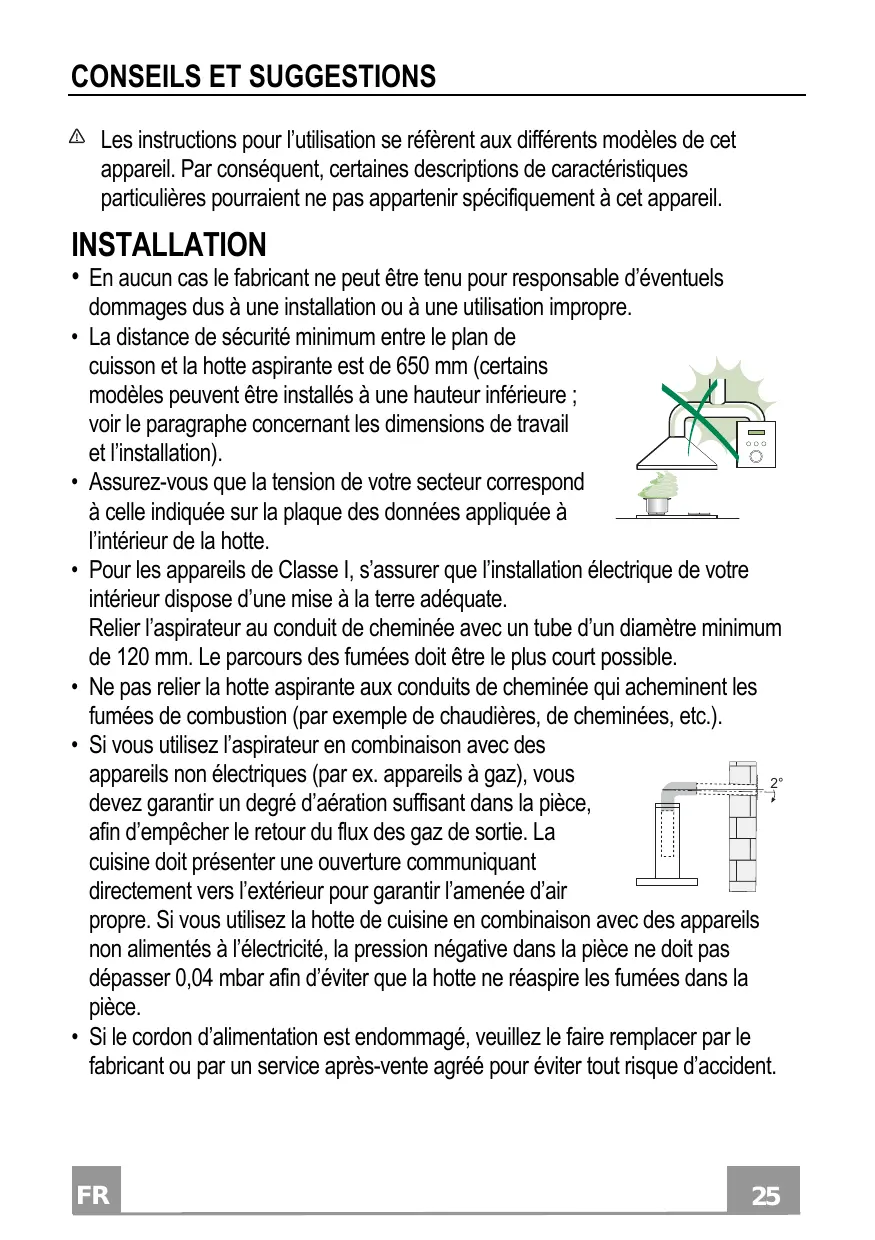

Installation

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages éventuels dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation). Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre ajustée.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l'extérieur pour garantir l'aération d'air

propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.

• Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente/agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en teni
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

• Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire avant une ouverture des contacts d'au moins 3 mm.

Utilisation

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte.

Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

• ATTENTION : Les parties accessibles peuvent devenir très chaudes pendant l'utilisation des appareils de cuisson.

Entretien

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le début indiqué (danger d'incendie).
• Nettoyer les filtres à graisse tous les 2 Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

Composants

Réf.	Q.†é	Composants du produit
1	1	Corps de hotte complenant: Commandes, Éclairage, Filtres
2	1	Conduit téléscopique constitué de :
2.1	1	Conduit supérieur
2.2	1	Conduit inférieur
3	1	Conduit téléscopique constitué de :
3.1	1	Panneau supérieur
3.2	1	Panneau inférieur
9	1	Bride de réduction ø 150 - 120 mm
14.1	1	Rallonge raccord de sortie de l'air
15	1	Raccord de sortie de l'air
16	1	Bande Novastick
25		Colliers serre-tube (non compris)

Réf.	Q.té	Composants d'installation
7.3	1	Bride de serrage racord sortie air
7.2	1	Bride de serrage conduit téléscopique
11	4	Chevilles ø 10
12c	2	Vis 2,9 x 6,5
12e	2	Vis 2,9 x 9,5
12f	4	Vis M4 x 80
12g	4	Vis M6 x 80
12h	4	Vis 5,2 x 70
21	1	Gabarit de perçage
22	4	Rondelles ø 6,4
23	4	Écrous M6

Q.té	Documentation
1	Manuel d'instructions

Percage plafond/etagere

• À l'aide d'un fil à plomb, reporter sur le plafond/étagère de support le centre du plan de cuisson.
• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l'appareil, en faisant coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.
• Marquer les centres des trous du gabarit.
• Percer les trous qui ont été marqués:
• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.
• Plafond en Briques avec chambre à air, avec épaisseur résistante de 20mm : 10mm (insérer immédiatement les Chevilles 11 fournies avec l'appareil).
• Plafond en Poutrage en Bois : en fonction des Vis à Bois utilisées.
• Étagère en Bois: 7 mm. Passage du Câble électrique d'Alimentation: 010mm
• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux d'Évacuation Externe.
• Visser deux vis en les croisant et en laissant 4 - 5mm de distance par rapport au plafond:
• pour le Béton massif, des Goujons pour Béton, non fournis avec l'appareil.
• pour Briques percées, ayant une épaisseur résistance de 20 mm environ, utiliser les Vis 12h, fournies avec l'appareil.
• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l'appareil.
• pour l'étagère en bois, 4 vis 12g avec rondelles 22 et écrous 23, fournis avec l'appareil.

Fixation treillis/conduit

Au cas où l'on souhaiterait régler la hauteur du treillis, suivre la marche ci-dessous :

• Desserrer les vis métriques d'assemblage des deux parties frontales visibles par la partie avant;
• Régler la hauteur désirée du treillis et resserrer les vis précédemment retirées, en ayant soin d'en placer 2 à proximité du blocage du panneau;
• Soulever le treillis, emboiter les fentes sur les vis et faire coulisser jusqu'en butée;
• Serrer les deux vis et visser les deux autres vis fournies.
• Saisir la bride de serrage du conduit télescopique 7.2, stérer le film adhésif et le coller intérieurement au treillis de manière à ce qu'il soit plus solide.

Avant de serrer définitivement les vis, on pourra effectuer des réglages en déplaçant le treillis, en veillant à ce que les vis ne sortent pas du logement de la fente de réglage.

• La fixation du treillis doit être ferme tant par rapport au poids de la hotte qu'en ce qui concerne les contraintes résultant des poussées latérales occasionnelles subies par l'appareil une fois monté. Une fois fixé, vérifier que la base est stable même si le treillis fait l'objet d'efforts en flexion.
• Dans tous les cas où le plafond n'est pas suffisamment robuste au point de suspension, le monteur devra prendre des mesures pour le renforcer avec des plaques et contreplaques appropriées, ancrées sur des parties structurellement résistantes.

SORTIE air version aspirante

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120mm, au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tuyau à l'aide des colliers de serrage Serretube 25 (ne fournit pas).
• Retirer les éventuels filtres anti-odeur au charbon actif.

Sortie de l'air version filtrante

• Monter latéralement les rallonges du raccord 14.1 sur le raccord 15;
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec les vis;
• Fixer l'étrier de soutien 7.3 en le fixant avec les vis à la partie supérieure.
• S'assurer que la sortie des rallonges du raccord 14.1 se trouve en face des ouvertures du conduit, aussi bien horizontalement que verticalement;
• Raccorder le raccord 15 à la sortie du corps de hotter au moyen d'un tuyau rigide ou flexible de 150 mm de diamètre, au besoin de l'installateur;
• S'assurer de la présence du filtre anti-odeur au charbon actif.

Application bande novastick

• Appliquer la bande Novastick 16 sur le bord frontal du conduit supérieur en partant du haut jusqu'au début du conduit inférieur.

Montage du panneau et fixation du corps de hotte

Avant de fixer le corps de hotte au treillis :

• Retirer les filtres à graisse du corps de hotte.
• Retirer les éventuels filtres anti-odeur au charbon actif.
• En passant par-dessous, fixer ensuite le corps de hotte au treillis, avec les 4 vis M6 x 10 fournies.
• Accrocher ensuite la partie supérieure du panneau 3, réglée sur mesure, sur les supports en caoutchouc précisément dans la partie supérieure du treillis et également dans cette inférieure;
• Faire coulisser la partie inférieure du panneau 3 jusqu'à ce que ses languettes métalliques s'emboitent dans les trous du treillis;

Branchement electrique

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Tableau des commandes

TOUCHE		VOYANT	FONCTIONS
T1	Vitesse	Allumé	Démarre le moteur en première vitesse.
			Coupe le moteur.
T2	Vitesse	Allumé	Démarre le moteur en deuxieme vitesse.
T3	Vitesse	Fixe	Appuyée brièvement, démarre le moteur en troisieme vitesse.
		Clignotant	Appuyée pendant 2 secondes.
			Démarre la quatrième vitesse avec une temporisation de 6 minu-tes, après lesquelles le moteur returne à la vitesse précédem-ment programmée. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.
L	Lumière	Branché et débranché l'éclairage.

Attention : La touche T1 coupe le moteur en passant toujours par la première vitesse.

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Reemplacement filtre au charbon ACTIF

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Éclairage

• Pour le remplacement, contacter le Service après-vente. (« Pour l'achat, s'adresser au service après-vente »).
