Ürün Tipi	Ankastre Davlumbaz
Marka	Franke
Model	FGC915IXS
Kullanım Amacı	Ev Tipi
Minimum Emniyet Mesafesi (ocak yüzeyi)	650 mm
Hava Çıkış Çapı	150 mm (flanşla 120 mm'ye uyarlanabilir)
Elektrik Beslemesi	Şebeke bağlantısı, iki kutuplu anahtar (kontak açıklığı ≥ 3 mm)
Motor Hızları	4 hız, 4. hızda 10 dakika zamanlayıcı
Aydınlatma	Halojen lamba 20 W
Yağ Filtreleri	Kendinden taşıyıcı metal, bulaşık makinesinde yıkanabilir
Aktif Karbon Filtreleri	Yıkanamaz, her 4 ayda bir değiştirin
Yağ Filtrelerinin Bakımı	Her 2 ayda bir (kullanıma bağlı olarak daha sık)
Teleskopik Baca	Evet, yüksekliği ayarlanabilir
Emiş veya Devridaim Versiyonu	Emişli (dışarıya hava tahliyesi) veya filtreli (devridaim)
Verilen Aksesuarlar	Redüksiyon flanşı, bağlantı parçaları, dübeller, vidalar, delme şablonu, Novastick bant
Çocuk Güvenliği	Gözetim gereklidir, oynamalarına izin vermeyin

Sık sorulan sorular - FGC915IXS FRANKE

Franke FGC915IXS davlumbazın boyutları nedir?

Kesin boyutlar kılavuzda belirtilmemiştir. Davlumbaz, yüksekliği ayarlanabilir teleskopik bir bacaya uyacak şekilde tasarlanmıştır. Mevcut alanınızı ölçün ve bacayı talimatlara göre ayarlayın.

FGC915IXS davlumbazı emiş versiyonunda nasıl kurarım?

Davlumbazı, sert veya esnek bir boru kullanarak dış tahliye borusuna (çap 150 veya 120 mm) bağlayın. Gerekirse redüksiyon flanşını kullanın. Kelepçelerle sabitleyin. Varsa karbon filtreleri çıkarın.

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum emniyet mesafesi 650 mm'dir. Bazı modeller daha alçak monte edilebilir, kılavuzun Boyutlar ve Kurulum bölümlerini kontrol edin.

Davlumbazın yağ filtrelerini nasıl temizlerim?

Kendinden taşıyıcı metal filtreler bulaşık makinesinde yıkanabilir. Her 2 ayda bir temizleyin (yoğun kullanımda daha sık). Çıkarmak için geriye doğru itin ve aşağı çekin. Yeniden takmadan önce kurutun ve tutamaç görünür olacak şekilde monte edin.

Aktif karbon filtresini ne zaman değiştirmeliyim?

Aktif karbon filtresi yıkanamaz veya yenilenemez. En az her 4 ayda bir veya yoğun kullanımda daha sık değiştirin. Değiştirmek için önce yağ filtrelerini çıkarın, ardından eski filtreyi klibinden çıkarın ve yenisini takın.

Halojen lambayı nasıl değiştiririm?

Davlumbaz 20 W halojen lamba kullanır. Cihazı fişten çekin. Cam kilitleme metal parçasını uç kısmın altına basınç uygulayarak çıkarın. Eski lambayı çıkarın, yenisini takarken fişlere dikkat edin. Kilitleme parçasını geri takın.

Davlumbaz açılmazsa ne yapmalıyım?

İki kutuplu anahtarın açık olduğundan ve güç kablosu konnektörünün difüzör prizine doğru takıldığından emin olun. Ayrıca sigortayı kontrol edin. Sorun devam ederse bir profesyonele başvurun.

Zamanlayıcı işlevi (4. hız) nasıl kullanılır?

4. hızı 10 dakika zamanlayıcıyla etkinleştirmek için T3 tuşuna 2 saniye basın. Süre sonunda motor otomatik olarak önceki hıza döner. Duman yoğunlaşmaları için idealdir.

Davlumbazı gazlı ocağın üzerine kurabilir miyim?

Evet, ancak emniyet mesafesine (minimum 650 mm) uyulduğundan ve odanın yeterli havalandırmaya sahip olduğundan emin olun. Davlumbaz altında yiyecekleri alevlendirmeyin.

FGC915IXS davlumbazı için yedek parçaları nerede bulabilirim?

Kılavuz, bileşenleri (davlumbaz gövdesi, bacalar, flanş vb.) ve kurulum aksesuarlarını listeler. Parça sipariş etmek için Franke satış sonrası servisi veya yetkili bir satıcıyla iletişime geçin.

KULLANIM KILAVUZU FGC915IXS FRANKE

Δ Bu kullanma talimatı birden fazla cihaz modeli için geçerlidir. Cihazınıza uymayan bazı donanım özellikleri tarif edilmiş olabilir.

MONTAJ

• Yanlış veya eksik montajdan doğan herhangi bir zararın sorumluluğu üreticiye ait değildir.

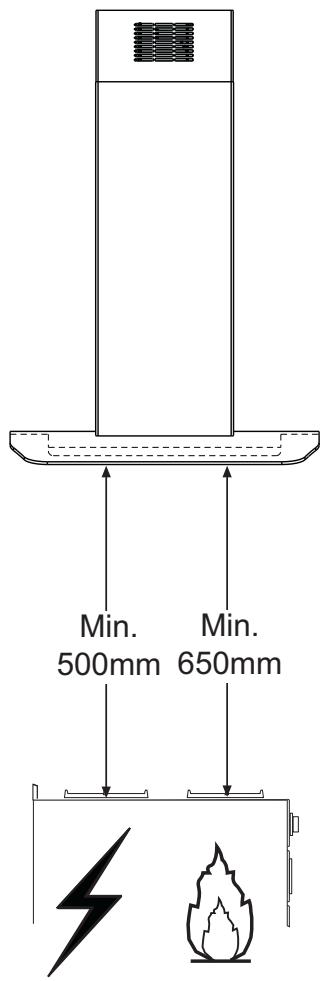

• Davlumbaz ile pişirici cihazın ocak kısmı arasındaki minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha alçak seviyede bir yükseklik kabul edebilir, hacim ve kurulum ile ilgili paragraflara bakınız).
• Besleme voltajının, davlumbaz içerisine yerleştirilen bilgi etiketinde belirtilenle aynı olup olmadığını kontrol edin.
• Sınıf I elektrikli aletler için, güç kaynağının yeterli topraklamayı sağlayıp sağlamadığını kontrol edin. Minimum 120 mm çapında bir boru yoluyla davlumbazı çıkış bacağına bağlayın. Baca bağlantısı mümkün olduğunca kısa olmalıdır.
• Davlumbaz borusunu yanıcı duman taşıyan baca deliğine (buhar kazanı, şömine, vb.) bağlamayın.
• Davlumbazın elektrikle çalışmayan aletlerle (örneğin; gazlı cihazlar) bağlantılı olarak kullanılmaması halinde çıkış gazının geri tepmesini önlemek amacıyla odada yeterli bir havalandırma sağlanmalıdır. Temiz hava girişini temin etmek için mutfakta doğrudan dışarıya açılan bir açıklık bulunmalıdır.

KULLANIM

• Davlumbaz mutfaktaki kokuların emilmesi amacıyla evlerde kullanım için tasarlanmıştır. Ticari ve endüstriyel amaçlar için kullanmayınız.
• Davlumbazı tasarlandığı amaçların dışında kesinlikle kullanmayınız.
• Davlumbaz çalışırken altında kesinlikle yüksek çıplak ateş bırakmayın. Alev yoğunluğunu doğrudan tencerenin altında kalacak şekilde ayarlayın, kenarlarını sarmadığından emin olun.
• Yağda kızartma tavaları kullanırken sürekli olarak takip edin: fazla ısınan yağ tutuşabilir.
• Kapağın altında kıvılcımdan kaçının, yangın riski.
• Bu alet, güvenliklerinden sorumlu kişiler tarafından kontrol edilmedikleri veya eğitilmedikleri sürece; fiziksel, duyumsal ve zihinsel kapasitesinde kısıtlama olan (çocuklar dahil) veya alet kullanma tecrübesi ve bilgisi olmayan kişiler tarafından kullanılamaz.
• Bebeklerin cihazla oynamadıklarından emin olmak için kontrol edilmelidir.

BAKIM

• Herhangi bir bakım işlemi gerçekleştirmeden önce davlumbazı kapatın veya fişini çekin.
• Filtreleri belirtilen zamanlarda temizleyin ve/veya değiştirin (yangın riski). Cihazı nemli bir bez ve nötr bir sıvı deterjan kullanarak temizleyin.

Ürün veya paketi üzerindeki sembol, bu ürünün normal bir evsel atık olarak görülmemesi ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktalarına terk edilmesi gerektiğine işaret eder. Bu ürünü gerektiği gibi elimine etme kurallarına uyarsanız çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışınız.

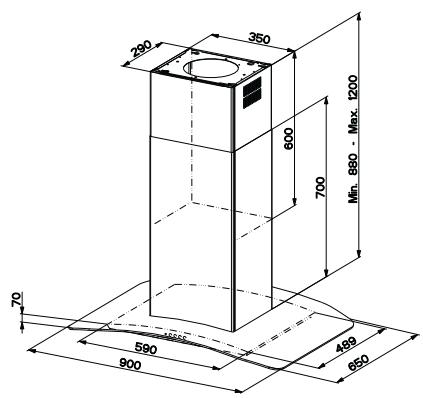

Boyutlar

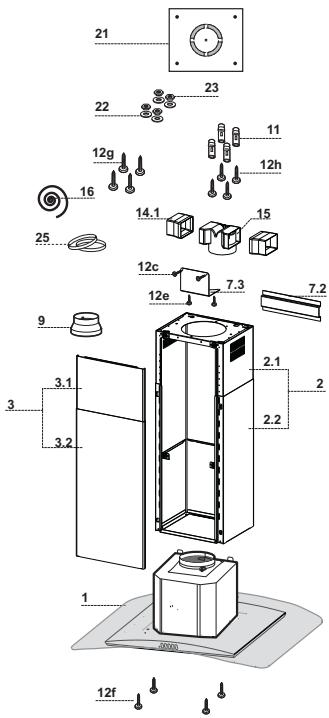

Parçalar

Ref.	Miktar Ürün Aksami
1	1	Davlumbaz güvdesi buttün: Kumandalar, lşık ve Filtre-ler
2	1	Aşaqıda belirtilen unsurları ile birlikte teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
3	1	Aşaqıda belirtilen böümlerden olşan teleskopik panel:
3.1	1	Üst panel
3.2	1	Alt panel
9	1	Redüksiyon flansı 0 150-120 mm
14.1	1	Hava Çkış Bağlantı Uzatması
15	1	Hava Çkış Bağlantı
16	1	Novastick bant
25		Boru kerpeteni sarcisı (dahildehy)

Ref.	Miktar	Kurulum Aksamı
7.3	1	Hava çkış sabitlemelestmiş
7.2	1	Teleskopik baca blokajlestmiş
11	4	Dübel ø 10
12c	2	Vida 2,9 x 6,5
12e	2	Vida 2,9 x 9,5
12f	4	Vida M4 x 80
12g	4	Vidalar M6 x 80
12h	4	Vida 5,2 x 70
21	1	Delme mastarı
22	4	Rondela ø 6,4
23	4	Vida somun M6

Miktar Dokumantanasyon
1	Kullanım Kitapkıngı

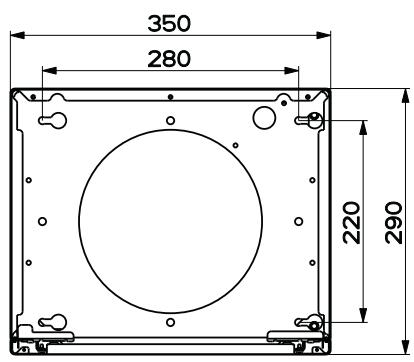

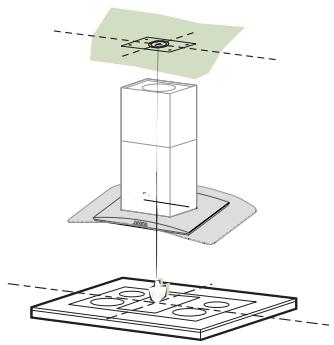

Tavan / Konsol delme işlemi ve Kafesin Sabitlenmesi

TAVANIN YA DA KONSOLUN DELİNMESİ

• Bir şakül yardımıyla tavana ya da destek konsoluna pişirme tezgahının merkezini işaretleyiniz.
• Tavana veya konsola donanımla birlikte verilen delik delme şablonunu (21) dayayınız ve bunun merkeziyle işaretlenen merkezi birbirine şakülleyiniz. Yani şablonun ekseni ile pişirme tezgahı ekseni bir hizaya gelmiş olsun.
• Delik delme şablonuyla delikleri duvara işaretleyiniz.
• Şu şekilde delik deliniz:
• Masif beton tavan: beton dübelleri kullanarak.
• Direnci kalınlığı 20 mm ve üstte hava boşluğu olan tuğla tavan: 10 mm çapında delik (donanımla verilen dübelleri (11) hemen takınız).
• Ahşap tavan: ahşap dübelleri kullanarak.
• Ahşap konsola: 7 mm çapında delik deliniz.
• Elektrik besleme kablosunun geçişi için: 10 mm çapında.
• Hava Çıkışı (Aspiratörlü model): Dış hava tahliye borusu bağlantısının çapına göre.
• Tavana çaprazlamasına iki vida takıp 4-5 mm dışarıda bırakınız. Bu vidalar şöyle olmalıdır:
• Masif beton için buna uygun vida ve dübeller; bunlar donanımla verilmemiştir.
• Hava boşluklu tuğla tavan - yaklaşık 20 mm direnç kalınlığı - bunun için donanımla verilmiş vidaları (12h) kullanınız.
• Ahşap tavana uygun vidalar: donanımda yoktur.
• Ahşap konsola: donanımdaki vidalar (12g), rondelalar (22) ve civatalar (23).

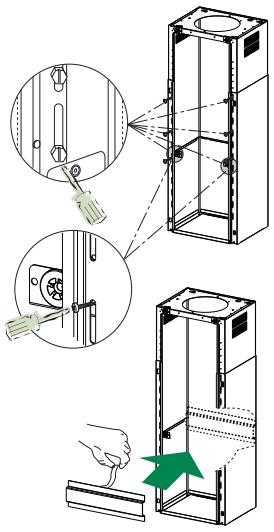

Izgara Kafes/Baca Sabitlenmesi

Kafesin yüksekliğini ayarlamak istediğinizde aşağıdaki işlemleri yapınız:

• Önden görünen iki bölümü birleştiren iki metrik vidayı sökünüz;
• Arzu edilen kafes yüksekliğini ayarlayın ve daha önceden çıkartılan vidalardan 2 tanesini panel bloğu yakınına koyduğunuzdan emin olarak yeniden takınız.
• Kafesi kaldırınız ve kılavuzları vidalara geçirerek sonuna kadar itiniz.
• İki vidayı sıkıştırınız ve donanımda verilen diğer iki tanesini vidalayınız.
• 7.2 teleskopik baca blokaj dirseğini alınız, kendinden yapışkanlı bandın filmini çıkartınız ve kafese, bunu daha sabit tutacak şekilde içeriden yapıştırınız.

Vidaları tam olarak sıkıştırmadan önce vidaların kılavuzlarından çıkmamasına dikkat ederek kafesi yerinden oynatmak suretiyle ayarlar yapmak mümkündür.

• Kafesin sabitlenmesi, hem davlumbaz gövdesinin ağırlığı hem de monte edilen cihazın yan taraflarında olası itişlerin neden olduğu sıkıştırmalara bağlı olarak kesin olmalıdır. Gerçekleştirilen sabitlemede tabanın sabit olduğunu ve kafesin eğiminin sıkıştırıldığını kontrol ediniz.
• Tavanın, asma noktasında yeterli derecede sağlam olmadığı her durumda, kurulumu yapan kişi burayı uygun plakalarla ve dayanıklı demirlerle güçlendirmelidir.

Aspiratörlü Model Hava Çıkışı Bağlantısı

Aspiratörlü modelin bağlantısını yapmak için, davlumbazı Ø150 veya Ø120 mm çapında, montörün seçimine göre sert veya esnek bir boruyla çıkış kanalına bağlayınız.

• Ø120 mm çapında boruyla bağlantı için, redüksiyon flanşını 9 davlumbaz gövdesi çıkışına takınız.
• Boruyu uygun boru kelepçeleri 25 ile sabitleyin (dahil değildir).
• Varsa aktif karbon filtresini çıkartınız.

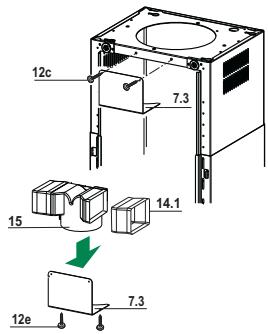

Filtre Edici Versiyon Hava Çıkışı

14.1 ekleme bileziği uzatmaları yanal olarak 15 no.lu ekleme bileziğine takınız. - Vidaları sabitleyerek 15 no.lu bağlantıyı 7.3 Destek Dirseğine ekleyiniz. - 7.3 Destek dirseğini vidalarla üst bölüme sabitleyiniz. 14.1 ekleme bileziği uzatmaları çıkışının, gerek yatay, gerekse dikey olarak, baca menteşelerinin hizasında bulunduğundan emin olunuz. - 15 no.lu bağlantıyı, montaj görevlisinin seçimine göre Ø150 mm çapında sert veya esnek bir hortum ile davlumbaz gövdesi çıkışına bağlayınız. - Aktif karbonlu koku önleyici filtrenin bulunduğundan emin olunuz.

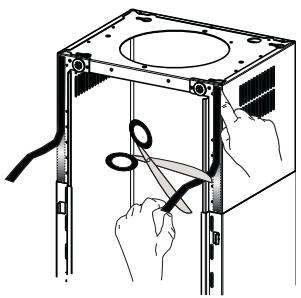

Novastick Bant Uygulaması

• Novastick Bandı 16'yı, Üst Bacanın ön kenarından Alt Bacanın üst bölümüne kadar uygulayın.

Davlumbaz Gövdesini Kafesli Izgaraya sabitlemeden önce:

• Davlumbaz gövdesinden yağlanmaya karşı filtreleri çıkarın;
• Olası Aktif Karbonlu Kokuya Karşı Filtreleri Çıkarın.
• Donanımda verilen 4 adet 12f (M6 x 10) vida ile Davlumbaz Gövdesini önceden hazır olan Izgaralı Kafese alttan sabitleyin.

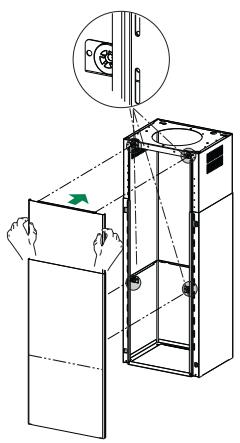

• Devamında, Panel 3'ün üst bölümünü, ölçülü şekilde, Izgaralı Kafesin üst ve alt bölümündeki lastik desteklere tutturunuz.
• Panel 3'ün alt bölümündeki metal dilleri, ızgara kafesin kılavuzlarına gelene kadar kaydırınız;

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken ara temas aralığı en az 3 mm olan iki kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu fişinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

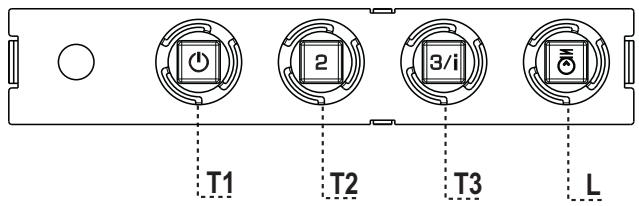

Kumanda Tablosu

TUS	LED	FONKSİYON
T1 Hz	Açık	Birinci yüzda motoru calistırı.
		Motoru durduruyor.
T2 Hz	Açık	İkinci yüzda motoru calistırı.
T3 Hz	Sabit	Hafîçe BASISınca, üçUNCü yüzda motoru calistırı.
	Flaqör	2 saniye sureyle BASISınca:
		10 dakikaya ayarlanmışı dörduncü洵ı etkin duruma getirir. Bu sürenin sonunda, ayarlanmışı olan bir önceki洵ı gere denter. Pişirme anindaki dumanın fázla yayilmasinı engellemeye uygundur.
L Işik		Işik tesisatkıçıp kapatır.

Dikkat: T1 tuşu daima ilk hızdan geçerek motoru durdurur.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ

• Bu filtre bulaşık makinesinde de yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sık yıkanmalıdır.
• Filtreleri, grubun arka tarafından ittirerek ve aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce de kurutunuz. Monte ederken kulpun görünen dış tarafa gelmesine dikkat ediniz.

Koku Filtresi (Filtreli Model)

AKTİF KARBONLU KOKU FİLTRESİNİN DEĞİŞTİRİLMESİ

• Yıkanabilir ya da rejenere edilebilir nitelikte değildir, normalde en az 4 ayda bir, yoğun kullanımda ise daha sıkça değiştirilir.
• Metalik Yağ Filtrelerini Çıkarınız.
• Doymuş durumdaki Aktif Karbonlu Koku Filtresini kancalarını serbest bırakarak çıkarınız.
• Yeni filtreyi yuvasına takınız.
• Metalik Yağ Filtrelerini tekrar monte ediniz.

Aydınlatma

AMPULLERİN DEĞİŞTİRİLMESİ

20 W halojen ampuller

• Metal cam klipsini halkanın altından destekleyerek ve bir elinizle de tutarak çıkarınız.
• Halojen ampulü duyundan çıkarınız.
• Aynı özelliğe sahip yenisiyle değiştiriniz ve iki adet fişin yuvasına iyi oturmasına dikkat ediniz.
• Cam tutucu klipsi bastırarak takınız.
