Type de produit	Hotte aspirante encastrable
Marque	Franke
Modèle	FGC915IXS
Usage	Domestique
Distance minimale de sécurité (plan de cuisson)	650 mm
Diamètre de sortie d'air	150 mm (adaptable 120 mm avec bride)
Alimentation électrique	Secteur avec interrupteur bipolaire (ouverture contacts ≥ 3 mm)
Vitesses moteur	4 vitesses dont temporisation 10 min en 4ème vitesse
Éclairage	Lampe halogène 20 W
Filtres à graisse	Métalliques autoporteurs, lavables au lave-vaisselle
Filtres à charbon actif	Non lavables, remplacement tous les 4 mois
Entretien des filtres à graisse	Tous les 2 mois (ou plus souvent selon usage)
Conduit télescopique	Oui, réglable en hauteur
Version aspiration ou recyclage	Aspirante (sortie extérieure) ou filtrante (recyclage)
Accessoires fournis	Bride de réduction, raccords, chevilles, vis, gabarit de perçage, bande Novastick
Sécurité enfants	Surveillance nécessaire, ne pas laisser jouer

FOIRE AUX QUESTIONS - FGC915IXS FRANKE

Quelles sont les dimensions de la hotte Franke FGC915IXS ?

Les dimensions exactes ne sont pas précisées dans la notice. La hotte est conçue pour s'adapter à un conduit télescopique réglable en hauteur. Mesurez votre espace disponible et ajustez le conduit selon les instructions.

Comment installer la hotte FGC915IXS en version aspirante ?

Branchez la hotte à une tuyauterie d'évacuation extérieure (diamètre 150 ou 120 mm) à l'aide d'un tube rigide ou flexible. Utilisez la bride de réduction si nécessaire. Fixez avec des colliers de serrage. Retirez les filtres à charbon si présents.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale de sécurité est de 650 mm. Certains modèles peuvent être installés plus bas, vérifiez les sections Encombrement et Installation de la notice.

Comment nettoyer les filtres à graisse de la hotte ?

Les filtres métalliques autoporteurs sont lavables au lave-vaisselle. Nettoyez-les tous les 2 mois (plus souvent en cas d'usage intensif). Pour les retirer, poussez vers l'arrière puis tirez vers le bas. Séchez-les avant de les remonter avec la poignée visible.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Remplacez-le au moins tous les 4 mois, ou plus fréquemment si usage intense. Pour le changer, retirez d'abord les filtres à graisse, puis déclipsez le filtre usagé et enclenchez le neuf.

Comment remplacer la lampe halogène ?

La hotte utilise une lampe halogène de 20 W. Débranchez l'appareil. Enlevez le dispositif métallique de blocage du verre en exerçant une pression sous l'embout. Extrayez l'ancienne lampe, insérez la nouvelle en respectant les fiches. Remettez le dispositif de blocage.

Que faire si la hotte ne s'allume pas ?

Vérifiez que l'interrupteur bipolaire est enclenché et que le connecteur du câble d'alimentation est bien branché dans la prise du diffuseur. Contrôlez également le disjoncteur. Si le problème persiste, contactez un professionnel.

Comment utiliser la fonction de temporisation (4ème vitesse) ?

Appuyez sur la touche T3 pendant 2 secondes pour activer la 4ème vitesse avec une temporisation de 10 minutes. Après ce délai, le moteur revient automatiquement à la vitesse précédente. Idéal pour les pics de fumée.

Puis-je installer la hotte au-dessus d'une cuisinière à gaz ?

Oui, mais assurez-vous que la distance de sécurité (650 mm minimum) est respectée et que la pièce dispose d'une aération suffisante. Ne flambez pas d'aliments sous la hotte.

Où trouver les pièces détachées pour la hotte FGC915IXS ?

La notice liste les composants (corps de hotte, conduits, bride, etc.) et accessoires d'installation. Pour commander des pièces, contactez le service après-vente Franke ou un revendeur agréé.

MODE D'EMPLOI FGC915IXS FRANKE

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Installation

• Le fabricant décline toute responsabilité en cas de dommage d'une installation non correcte ou non conforme aux règles de l'art.

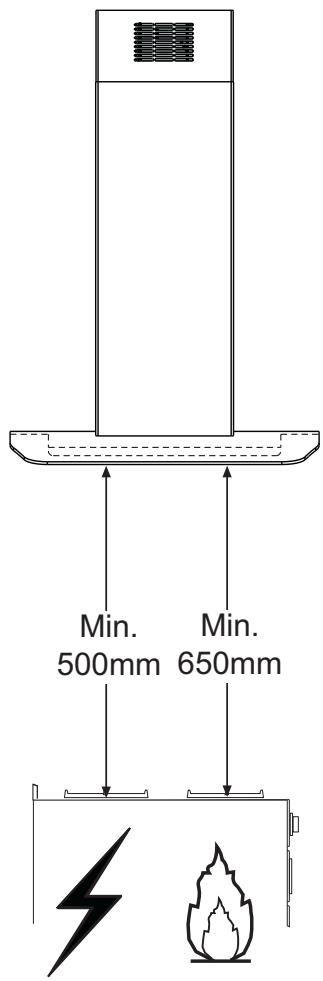

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

Utilisation

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à une intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Entretien

• Avant de procéder à toute opération d'entretien, stériliser la hotte en débranchant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour tenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

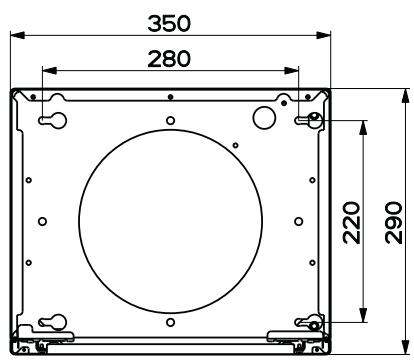

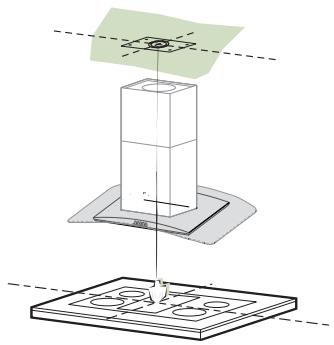

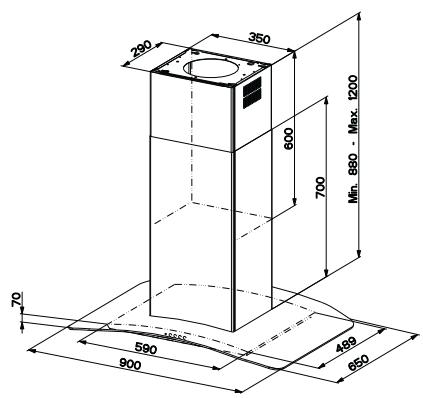

Encombrement

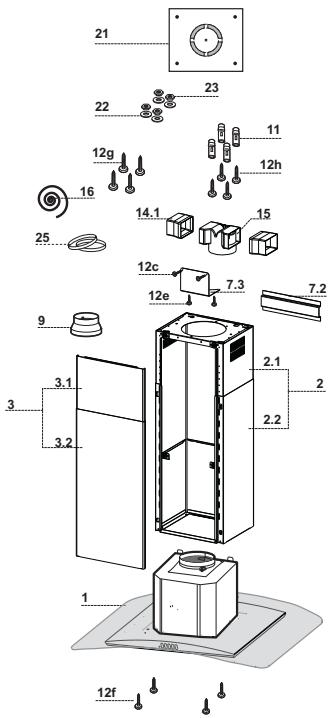

Composants

Réf.	Q.té	Composants du produit
1	1	Corps de hotte complenant : Commandes, Éclairage, Filtres
2	1	Conduit téléscopique constitué de :
2.1	1	Conduit supérieur
2.2	1	Conduit inférieur
3	1	Conduit téléscopique constitué de :
3.1	1	Panneau supérieur
3.2	1	Panneau inférieur
9	1	Bride de réduction Ø 150 - 120 mm
14.1	1	Rallonge raccord de sortie de l'air
15	1	Raccord de sortie de l'air
16	1	Bande Novastick
25		Colliers serre-tube (non compris)

Réf.	Q.té	Composants d'installation
7.3	1	Bride de serrage raccord sortie air
7.2	1	Bride de serrage conduit téléscopique
11	4	Chevilles ø 10
12c	2	Vis 2,9 x 6,5
12e	2	Vis 2,9 x 9,5
12f	4	Vis M4 x 80
12g	4	Vis M6 x 80
12h	4	Vis 5,2 x 70
21	1	Gabarit de perçage
22	4	Rondelles ø 6,4
23	4	Écrous M6

Q.té	Documentation
1	Manuel d'instructions

Percage plafond/etagere

• À l'aide d'un fil à plomb, reporter sur le plafond/étagère de support le centre du plan de cuisson.
• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l'appareil, en faisant coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.
• Marquer les centres des trous du gabarit.
• Percer les trous qui ont été marqués:
• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.
• Plafond en Briques avec chambre à air, avec épaisseur résistante de 20mm : 10mm (insérer immédiatement les Chevilles 11 fournies avec l'appareil).
• Plafond en Poutrage en Bois : en fonction des Vis à Bois utilisées.
• Étagère en Bois: 0.7 mm. Passage du Câble électrique d'Alimentation: 010mm
• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux d'Évacuation Externe.
• Visser deux vis en les croisant et en laissant 4 - 5mm de distance par rapport au plafond:
• pour le Béton massif, des Goujons pour Béton, non fournis avec l'appareil.
• pour Briques percées, ayant une épaissur résistante de 20 mm environ, utiliser les Vis 12h, fournies avec l'appareil.
• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l'appareil.
• pour l'Étagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l'appareil.

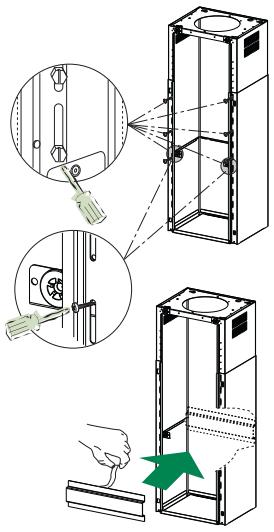

Fixation treillis/conduit

Au cas où l'on souhaiterait régler la hauteur du treillis, suivre la marche ci-dessous :

• Desserrer les vis métriques d'assemblage des deux parties frontales visibles par la partie avant;
• Régler la hauteur désirée du treillis et resserrer les vis précédemment retirées, en ayant soin d'en placer 2 à proximité du blocage du panneau;
• Soulever le treillis, emboîter les fentes sur les vis et faire coulisser jusqu'en butée;
• Serrer les deux vis et visser les deux autres vis fournies.
• Saisir la bride de serrage du conduit télescopique 7.2, retirer le film adhésif et le coller intérieurement au treillis de manière à ce qu'il soit plus solide.

Avant de serrer définitivement les vis, on pourra effectuer des réglages en déplaçant le treillis, en veillant à ce que les vis ne sortent pas du logement de la fente de réglage.

• La fixation du treillis doit être ferme tant par rapport au poids de la hotte qu'en ce qui concerne les contraintes résultant des poussées latérales occasionnelles subies par l'appareil une fois monté. Une fois fixé, vérifier que la base est stable même si le treillis fait l'objet d'efforts en flexion.
• Dans tous les cas où le plafond n'est pas suffisamment robuste au point de suspension, le monteur devra prendre des mesures pour le renforcer avec des plaques et contreplaques appropriées, ancrées sur des parties structurellement résistantes.

SORTIE air version aspirante

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120 mm, au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tuyau à l'aide des colliers de serrage serre-tube 25 (ne fournit pas).
• Retirer les éventuels filtres anti-odeur au charbon actif.

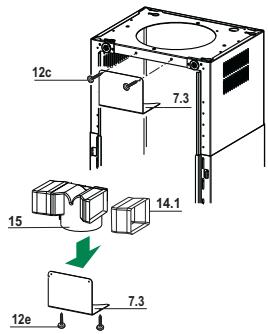

Sortie de l'air version filtrante

• Monter latéralement les rallonges du raccord 14.1 sur le raccord 15;
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec les vis;
• Fixer l'étrier de soutien 7.3 en le fixant avec les vis à la partie supérieure.
• S'assurer que la sortie des rallonges du raccord 14.1 se trouve en face des ouvertures du conduit, aussi bien horizontalement que verticalement;
• Raccorder le racord 15 à la sortie du corps de hotte au moyen d'un tuyau rigide ou flexible de 150mm de diamètre, au besoin de l'installateur;
• S'assurer de la présence du filtre anti-odeur au charbon actif.

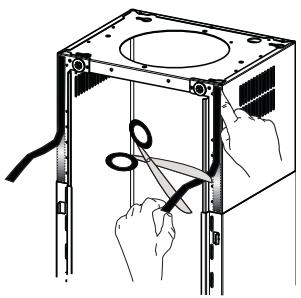

Application bande novastick

• Appliquer la bande Novastick 16 sur le bord frontal du conduit supérieur en partant du haut jusqu'au début du conduit inférieur.

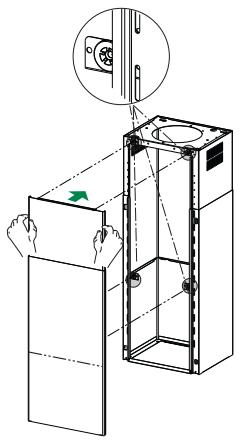

Montage du panneau et fixation du corps de hotte

Avant de fixer le corps de hotte au treillis :

• Retirer les filtres à graisse du corps de hotte.
• Retirer les éventuels filtres anti-odeur au charbon actif.
• En passant par-dessous, fixer ensuite le corps de hotte au treillis, avec les 4 vis M6 x 10 fournies.
• Accrocher ensuite la partie supérieure du panneau 3, réglé sur mesure, sur les supports en caoutchouc présents dans la partie supérieure du treillis et également dans cette inférieure;
• Faire glisser la partie inférieure du panneau 3 jusqu'à ce que ses languettes métalliques s'emboitent dans les trous du treillis;

Branchement electrique

• Brancher la hotter sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

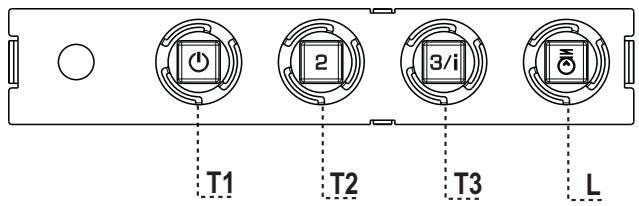

Tableau des commandes

TOUCHE		VOYANT	FONCTIONS
T1	Vitesse	Allumé	Démarre le moteur en première vitesse.
			Coupe le moteur.
T2	Vitesse	Allumé	Démarre le moteur en deuxieme vitesse.
T3	Vitesse	Fixe	Appuyée brièvement, démarre le moteur en troisieme vitesse.
		Clignotant	Appuyée pendant 2 secondes.
			Démarre la quatrième vitesse avec une temporisation de 10 minutes, après lesquelles le moteur returne à la vitesse précédemment programmée. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.
L	Lumière	Branché et débranché l'éclairage.

Attention : La touche T1 coupe le moteur en passant toujours par la première vitesse.

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaiselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Reemplacement filtre au charbon ACTIF

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Lampe halogène de 20 w.

• Enlever le dispositif métallique de blocage du verre par encliquetage en exerçant une pression sous l'embout en le soutenant d'une main.
• Extraire la lampe du support
• Remplacer la lampe par une nouvelle ayant les mêmes caractéristiques, en prenant soin d'insérer correctement les deux fiches dans le support.
• Remonter le dispositif de blocage du verre par encliquetage.
