Tipo di prodotto	Cappa aspirante da incasso
Marca	Franke
Modello	FGC915IXS
Utilizzo	Domestico
Distanza minima di sicurezza (piano cottura)	650 mm
Diametro uscita aria	150 mm (adattabile a 120 mm con flangia)
Alimentazione elettrica	Rete con interruttore bipolare (apertura contatti ≥ 3 mm)
Velocità motore	4 velocità con temporizzazione 10 min in 4ª velocità
Illuminazione	Lampada alogena 20 W
Filtri antigrasso	Metallici autoportanti, lavabili in lavastoviglie
Filtri a carboni attivi	Non lavabili, sostituzione ogni 4 mesi
Manutenzione filtri antigrasso	Ogni 2 mesi (o più spesso a seconda dell'uso)
Condotto telescopico	Sì, regolabile in altezza
Versione aspirante o filtrante	Aspirante (uscita esterna) o filtrante (riciclo)
Accessori forniti	Flangia di riduzione, raccordi, tasselli, viti, dima di foratura, nastro Novastick
Sicurezza bambini	Supervisione necessaria, non lasciarli giocare

Domande frequenti - FGC915IXS FRANKE

Quali sono le dimensioni della cappa Franke FGC915IXS ?

Le dimensioni esatte non sono specificate nel manuale. La cappa è progettata per adattarsi a un condotto telescopico regolabile in altezza. Misurate lo spazio disponibile e regolate il condotto secondo le istruzioni.

Come installare la cappa FGC915IXS in versione aspirante ?

Collegate la cappa a un tubo di scarico esterno (diametro 150 o 120 mm) utilizzando un tubo rigido o flessibile. Usare la flangia di riduzione se necessario. Fissare con fascette. Rimuovere i filtri a carboni attivi se presenti.

Qual è la distanza minima tra la cappa e il piano cottura ?

La distanza minima di sicurezza è di 650 mm. Alcuni modelli possono essere installati più in basso, verificate le sezioni Ingombri e Installazione del manuale.

Come pulire i filtri antigrasso della cappa ?

I filtri metallici autoportanti sono lavabili in lavastoviglie. Puliteli ogni 2 mesi (più spesso in caso di uso intensivo). Per rimuoverli, spingere verso il retro poi tirare verso il basso. Asciugarli prima di rimontarli con l'impugnatura visibile.

Quando sostituire il filtro a carboni attivi ?

Il filtro a carboni attivi non è né lavabile né rigenerabile. Sostituitelo almeno ogni 4 mesi, o più frequentemente se uso intenso. Per cambiarlo, rimuovere prima i filtri antigrasso, poi sganciare il filtro usato e agganciare quello nuovo.

Come sostituire la lampada alogena ?

La cappa utilizza una lampada alogena da 20 W. Scollegate l'apparecchio. Rimuovere il dispositivo metallico di blocco del vetro esercitando una pressione sotto l'estremità. Estrarre la vecchia lampada, inserire la nuova rispettando le spine. Rimettere il dispositivo di blocco.

Cosa fare se la cappa non si accende ?

Verificate che l'interruttore bipolare sia inserito e che il connettore del cavo di alimentazione sia ben collegato alla presa del diffusore. Controllare anche il salvavita. Se il problema persiste, contattare un professionista.

Come utilizzare la funzione di temporizzazione (4ª velocità) ?

Premere il tasto T3 per 2 secondi per attivare la 4ª velocità con una temporizzazione di 10 minuti. Dopo questo tempo, il motore torna automaticamente alla velocità precedente. Ideale per i picchi di fumo.

Posso installare la cappa sopra un fornello a gas ?

Sì, ma assicuratevi che la distanza di sicurezza (650 mm minimo) sia rispettata e che la stanza disponga di una ventilazione sufficiente. Non fiammeggiate cibi sotto la cappa.

Dove trovare i pezzi di ricambio per la cappa FGC915IXS ?

Il manuale elenca i componenti (corpo cappa, condotti, flangia, ecc.) e accessori di installazione. Per ordinare pezzi, contattate il servizio post-vendita Franke o un rivenditore autorizzato.

MANUALE UTENTE FGC915IXS FRANKE

CONSIGLI E SUGGERIMENTI 12 CARATTERISTICHE 13 INSTALLAZIONE 15 USO 19 MANUTENZIONE 20

SOMMARIO

IT

CONSIGLI E SUGGERIMENTI 21 CARATTERISTICHE 22 INSTALLAZIONE 24 UTILIZZO 28 MANUTENZIONE 29

INDICE

DE

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. È possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti a installazione non corretta o non conforme alle regole dell'arte.

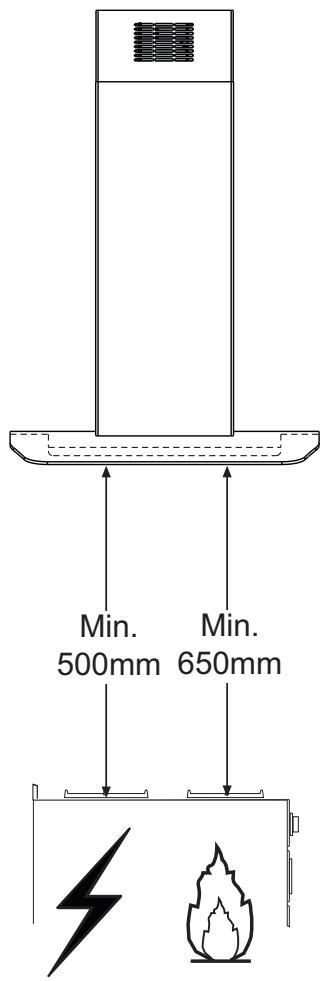

• La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; fare riferimento ai paragrafi ingombro e installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
• Per apparecchi in Classe I, accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere a una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai un uso improprio della cappa.
• Non lasciare fiamme libere ad alta intensità sotto la cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi. Non preparare alimenti flambé sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'apparecchio da persone responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei filtri secondo gli intervalli consigliati (rischio di incendio).
• Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

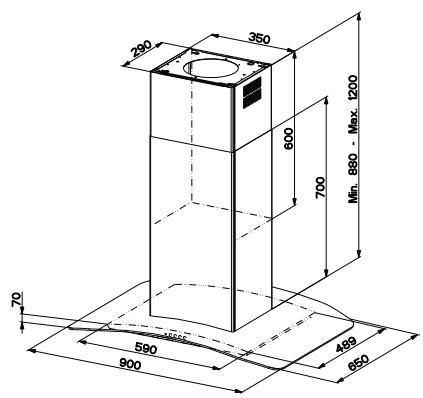

Ingombro

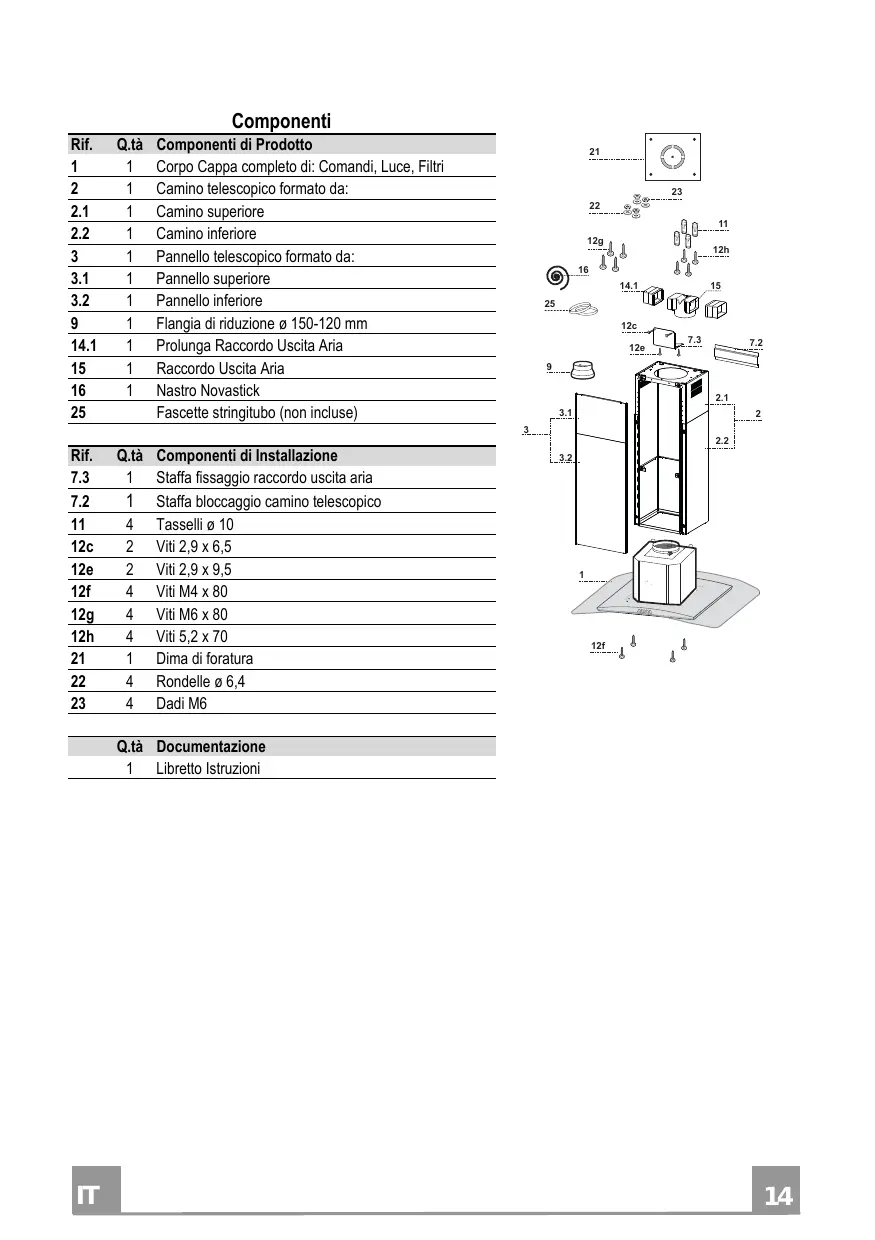

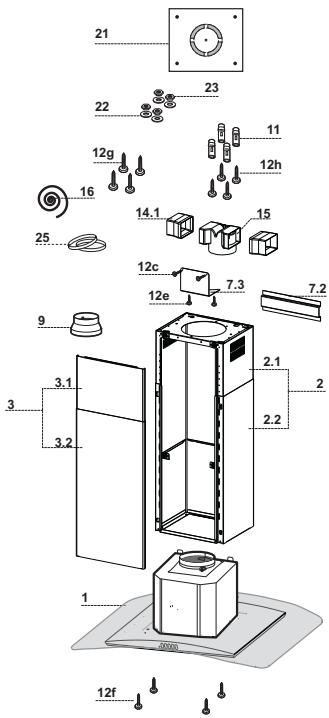

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completodi: Comandi, Luce, Filtri
2	1	Camino telescopico formato da:
2.1	1	Camino superiore
2.2	1	Camino inferiore
3	1	Pannello telescopico formato da:
3.1	1	Pannello superiore
3.2	1	Pannello inferiore
9	1	Flangia di riduzioneø 150-120 mm
14.1	1	Prolunga Raccordo Uscita Aria
15	1	Raccordo Uscita Aria
16	1	Nastro Novastick
25		Fascette stringitubo (non incluse)

Rif.	Q.tà	Componenti di Installazione
7.3	1	Staffa fissaggio raccordo uscita aria
7.2	1	Staffa bloccaggio camino telescopico
11	4	Tasselliø 10
12c	2	Viti 2,9 x 6,5
12e	2	Viti 2,9 x 9,5
12f	4	Viti M4 x 80
12g	4	Viti M6 x 80
12h	4	Viti 5,2 x 70
21	1	Dima di foratura
22	4	Rondelleø 6,4
23	4	Dadi M6

Q.tà Documentazione

1 Libretto Istruzioni

Foratura Soffitto/Mensola e Fissaggio Traliccio

FORATURA SOFFITTO/MENSOLA

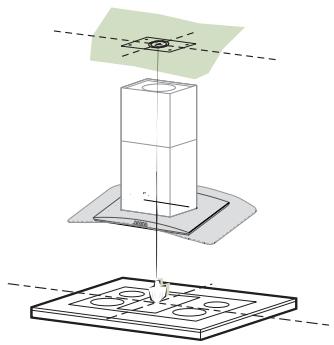

• Con l'ausilio di un filo a piombo, riportare sul soffitto/mensola di supporto il centro del piano di cottura.

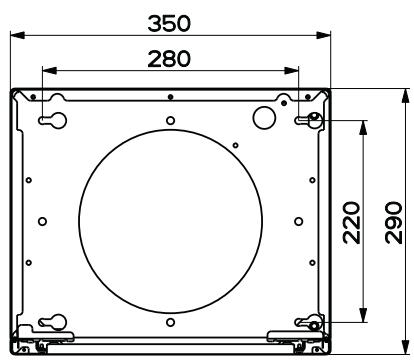

• Appoggiare al soffitto/mensola la dima di foratura 21 in dotazione, facendo coincidere il suo centro con il centro proiettato e allineando gli assi della dima agli assi del piano di cottura.
• Segnare i centri dei fori della dima.
• Forare i punti seguenti:
• Soffitto in calcestruzzo massiccio: secondo i tasselli per calcestruzzo impiegati.
• Soffitto in laterizio a camera d'aria, con spessore resistente di 20 mm: Ø 10 mm (inserire subito i tasselli 11 in dotazione).
• Soffitto in travatura di legno: secondo le viti per legno impiegate.
• Mensola in legno: Ø 7 mm. Passaggio del cavo elettrico di alimentazione: Ø 10 mm
• Uscita aria (versione aspirante): secondo il diametro del collegamento alla tubazione di evacuazione esterna.
• Avvitare, incrociandole e lasciando 4-5 mm dal soffitto, due viti:
• per calcestruzzo massiccio, tasselli per calcestruzzo, non in dotazione.
• per laterizio a camera d'aria, con spessore resistente di circa 20 mm, viti 12h, in dotazione.
• per travatura di legno, viti per legno, non in dotazione.
• per mensola in legno, viti 12g con rondelle 22 e dadi 23, in dotazione.

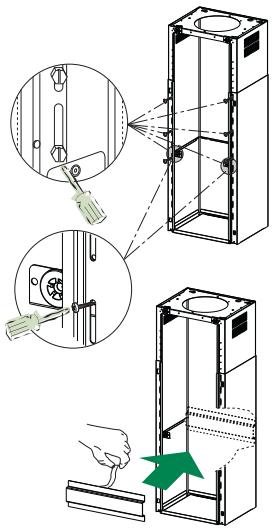

Fissaggio traliccio/camino

Nel caso in cui si voglia regolare l'altezza del traliccio, procedere come segue:

• Svitare le viti metriche che uniscono le due parti di fronte visibili frontalmente;
• Regolare l'altezza desiderata del traliccio e riavvitare le viti precedentemente tolte, avendo l'accortezza di metterne 2 in prossimità del blocco pannello;
• Sollevare il traliccio, incastrare le asole sulle viti e scorrere fino a battuta;
• Stringere le due viti e avvitare le altre due in dotazione;
• Prendere la staffa di bloccaggio camino telescopico 7.2, togliere la pellicola del biadesivo e attaccarla internamente al traliccio in modo da tenerlo più fisso.

Prima di serrare definitivamente le viti, è possibile effettuare delle regolazioni spostando il traliccio facendo attenzione che le viti non escano dalla sede dell'asola di regolazione.

• Il fissaggio del Traliccio deve essere sicuro in relazione sia al peso della Cappa sia alle sollecitazioni causate da occasionali spinte laterali all'Apparecchio montato. A fissaggio avvenuto, verificare che la base sia stabile anche se il Traliccio è sollecitato a flessione.
• In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto di sospensione, l'Installatore dovrà provvedere a irrobustirlo con opportune piastre e contropiastre ancorate a parti strutturalmente resistenti.

Connessione Uscita aria Versione Aspirante

Per installare in Versione Aspirante, collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di Ø 150 o 120 mm, la cui scelta è lasciata all'installatore.

• Per collegamento con tubo Ø 120 mm, inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo 25 (non incluse). Rimuovere eventuali filtri al carbone attivo.

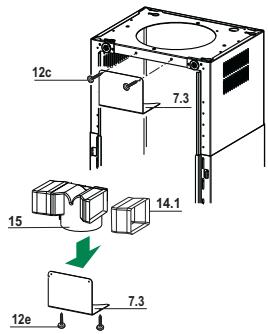

Uscita aria Versione Filtrante

• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo 15.
• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo con le Viti.
• Fissare la Staffa di Sostegno 7.3 con le Viti alla parte superiore.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sia in orizzontale che in verticale.
• Collegare il Raccordo 15 all'Uscita del Corpo Cappa per mezzo di un tubo rigido o flessibile di Ø 150 mm, la cui scelta è lasciata all'installatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

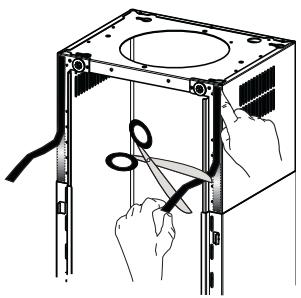

Applicazione Nastro Novastick

Applicare il nastro Novastick 16 sul bordo frontale del Camino Superiore alla parte superiore fino all'inizio del Camino Inferiore.

Prima di fissare il Corpo Cappa al Traliccio:

• Togliere i Filtri antigrasso dal Corpo Cappa;
• Togliere eventuali Filtri Antiodore al Carbone attivo.
• Fissare quindi, con 4 Viti 12f (M6 x 10) in dotazione, il Corpo Cappa al Traliccio predisposto.

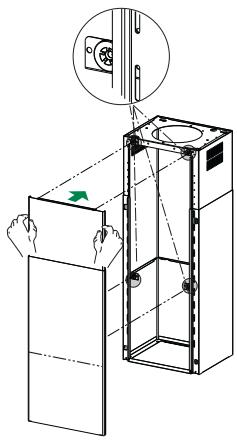

• Successivamente agganciare la parte superiore del Pannello 3, regolato a misura, sui supporti di gomma presenti nella parte superiore del Traliccio e su quella inferiore;
• Scorrere la parte inferiore del Pannello 3 finché le sue linguette metalliche non si incastrano sulle asole del traliccio;

CONNESSIONE ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore.

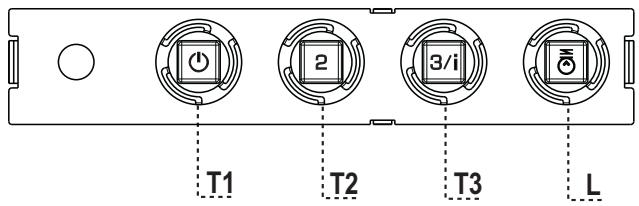

Quadro comandi

TASTO		LED	FUNZIONI
T1	Velocità	Acceso	Accende il Motore alla Prima velocità.
			Spegne il Motore.
T2	Velocità	Acceso	Accende il Motore alla Seconda velocità.
T3	Velocità	Fisso	Premuto brevamente Accende il Motore alla Terza velocità.
		Lampeggiante	Premuto per 2 Secondi . Attiva la Quarta velocità temporizzata a 10 minuti, al termine dei quali ritorna alla velocità precedentemente impostata. A-datta a fronteggiare le massime emissioni di fumi di cottura.
L	Luce		Accende e spegne l'Impianto di Illuminazione.

Attenzione: Il tasto T1 spegne il motore passando sempre per la prima velocità.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i filtri evitando di piegarli e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtro anti-odore (versione filtrante)

SOSTITUZIONE FILTRO ANTI-ODORE AL CARBONE ATTIVO

• Non è lavabile e non è rigenerabile; va sostituito almeno ogni 4 mesi o più frequentemente, per un uso particolarmente intenso.
• Togliere i filtri antigrasso metallici.
• Rimuovere il filtro anti-odore al carbone attivo saturo, agendo sugli appositi agganci.
• Montare il nuovo filtro agganciandolo nella sua sede. Rimontare i filtri antigrasso metallici.

Illuminazione

SOSTITUZIONE LAMPADE

Lampade alogene da 20 W

• Togliere il bloccavetro metallico a pressione facendo leva sulla ghiera, sostenendolo con una mano.
• Estrarre la lampadina alogena dal portalampada.
• Sostituirla con una nuova lampadina di uguali caratteristiche, facendo attenzione a inserire correttamente i due spinotti nella sede del portalampada.
• Rimontare il bloccavetro a pressione.
