KULLANIM KILAVUZU FNE905XS FRANKE

Kullanim talimatlari, bu ev aletinin ceşitli modelleri în gelerlidir. Ayni sekilde, bu ürünle ilgisi olmayan Özelliklerin tanımları da gorebilirsiniz.

MONTAJ

• Yanlş vya hatali montajdanDOGAN yaralanma ve hasarlar icin imalatçı yükümlü olmayacaktır.

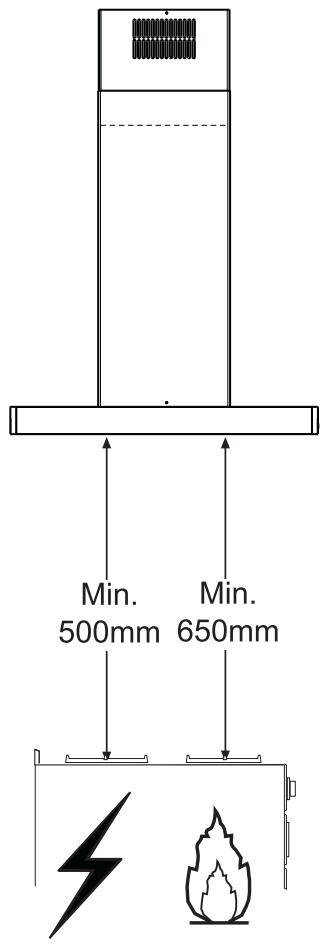

• Pişiricinin üst kismi ve davlumbazarasindaki minimum güvenlik mesafesi 650 mm'dir. (Bazi modeller daß alçak mesafeye monte edilebilir, lüften calisma boyutları ve montaj paragraflarina bakıniz.)
• Ana voltajn davlumbazin ic tarafina sabitlenmis olan derecelendirme plakasindaki ile uyumlu oldugunu kontrol edin.
• I. sinif ev aleleri icin, ev guç kaynagınin yeterli topraklama-SAgladiğindan emin olun.

Aspiratori üe egzoz bacasina minimum capi 120 mm olan bir boru vasitasıyla baglayin. Bacahatti mumkün oldugu kadak kisa olmalidir.

• Davlumbazi tutusabilir gazlar taşiyan egzoz kanallarina baglamayin (kazanlar, sömineler, vs.).
• Eşer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazınin geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garantı edilmelidir. Temiz havanın girişi garantı etmek adına mutfakta temiz hava girişi-SAğlayan bir açık;lık olmalidir. Davlumbazın elektrik disinda enerji veren ev aletleri ile birlikte kullanıması

durumunda, davlumbazın gazları geri yollamasınl engellemek adına odadaki negatif basınç 0,04 barı asşmalaldir.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalató veya teknik servis birimince degişirilmelidir.

• Gaz ocağınin montaj talimatlarinda yukarıda belirtilenden daha fazla bir mesafe belirtilm次会议, buna;dikkat edilmesi gerekir. Havadehyşarı ile ilgili yönnetmeliklere uyulması gerekir.
• Davlumbazi desteklemek icin sadece vida ve kucuk parçalar kullanın.

Uyari: Isbu talimatlar uyarinca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikeliner yol acabilir.
- Davlumbazi,arasinda en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasitasıyla cereyana baglayın.

KULLANIM

• Davlumbaz mutfak kokularinī gidermek adina ev kullanimi yüz tasarlanmistr.
• Davlumbazi asla tasarlandigi amaçlar haricine kullanmayin.
• Davlumbaz calisirken altoanda boşuna yanan yüksek ates asla birakmayın.
• Ateş yoğunluğunu sadece tencere alginda kalacak ve yanlardan taşmadından emin olacak sekilde ayarlayın.
• Fritözler kullanim esnasinda surekli izlenmelidir: fazla isinmis yag, ates alabilir.
• Davlumbaz.altinda flambe yapmayiniz; yangin riski.
• Bu ev aleti, 8 Yaş üstücocuklar ve fiziksel, duyusal veya akli yetersizligi olan veya tecrübe ve bilgi eksikligi olan kılızerce bu kılılerin güvenliginden sorumlu olan kılılerin gozetimi altinda veya ev aletinin kullanı ile ilgili talimatlar Kendilerine verildigi durumlarda kullanı bilir. Cocuklar, ev aleti ile oynamamaldir. Temizleme ve bakım gozetimde olmadıklarindococuklarca yapilmayacaktı.

• "DİKKAT: Pişirme aletleri ile kullanıldiklarinda temas edilebilir parçalarıninabilir."

BAKIM

• Herhangi bir bakim ilemine baslamadan evvel ev aletini dapat in veya anaGPC kaynagindan fisini cekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veyadehyişirin (Yangin sehlikesi).
• Yaq滤releri her 2 ayda bir veya yogun kullanim olması durumnda daha sık olarak temizlenmelidir ve bulasik makinesinde)yikanabilirler.
• Aktif carbon filtresi yikanabilir degildir, yeniden kullanilamaz ve her 4 ayda bir veya yogun kullanim olması durumunda daha sık olarak degistirilmelidir.
  "Temizligin talimatlara uygun olarak yapilmadiği durumlarda yangın risikıvardır."
• Davlumbazi nemli bir bez ve notr sivi deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembolü, bu ürünün evsel atik olarak değerlendirilmeyeceğinin gõstergesidir. Elektrikli ve elektronik ekipmanın geri DONUŞümü icin uygun toplama noktasina teslim edilmelidir. Bu ürününogrupsekilde bertaraf edildüzinden emin olarak, bu atik ürününün uygun olmayan sekilde islenmesindenDOGACAKÇEyre ve insan sagligi icin potansiyel olumsuz sonuclarin engellenmesine yardinci olacaksiniz. Bu ürünün geri DONUŞümü ile ilgili daha detayl bilgi icin lufen yerel yetkili ofisiniz, evsel atik bertaraf hizmeti veya ürünün satn aldınliz magaza ile irtibata geziniz.

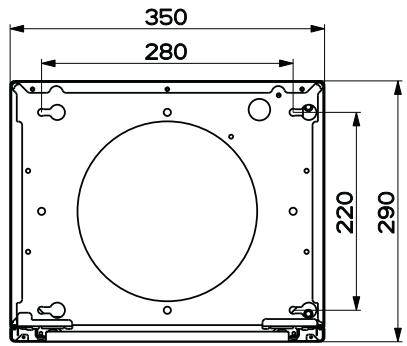

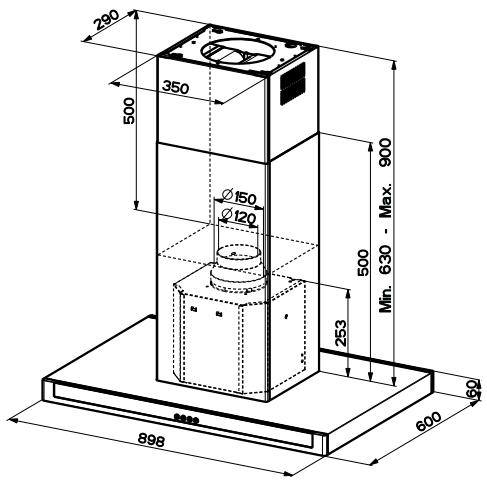

Boyutlar

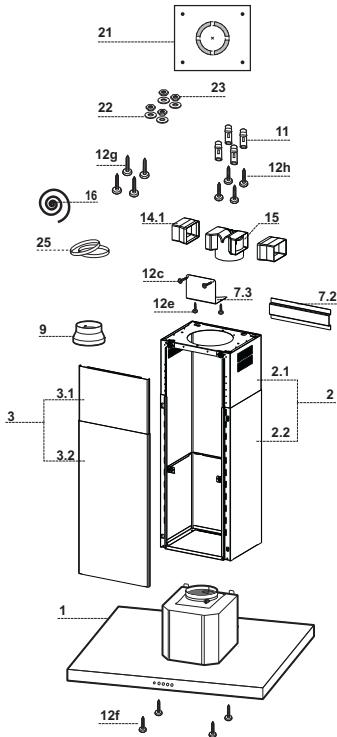

Parçalar

Ref.	Miktar	Ürün Aksami
1	1	Davlumbaz güvdesi buttünü: Kumandalar, lşık ve Filtreler
2	1	Aşaqinda belirtilen unsurları ile birlikte teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
3	1	Aşaqinda belirtilen böümlerden olşan teleskopik panel:
3.1	1	Üst panel
3.2	1	Alt panel
9	1	Redüksiyon flansi ø 150-120 mm
14.1	1	Hava Çkış Bağlanti Üzatması
15	1	Hava Çkış Bağlantı
16	1	Novastick bant
25		Boru kerpeteni sar中国特色 (dahildehy)

Miktar Dokumantasyon

Ref.	Miktar	Kurulum Aksamı
7.3	1	Hava;cıkılış sabitleme desteği
7.2	1	Teleskopik baca blokaj desteği
11	4	Dübel ø 10
12c	2	Vida 2,9 x 6,5
12e	2	Vida 2,9 x 9,5
12f	4	Vida M4 x 80
12g	4	Vidaral M6 x 80
12h	4	Vida 5,2 x 70
21	1	Delme mastarı
22	4	Rondela ø 6,4
23	4	Vida somun M6

1 Kullanim Kitapciigi

Tavan / Konsol delme islemi ve Kafesin Sabitlenmesi

TAVANIN YADA KONSOLUN DELIMNESI

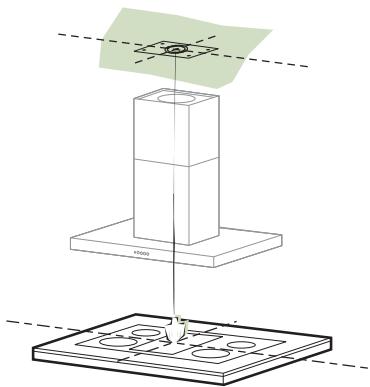

• Bir seksül yardimıyla tavana ya da destek konsolüne pişirme tezgahınin merkezini,isaretleyi-niz.
• Tavana veya konsola donanimla birlikte verilen delik delme sablonunu (21) dayayiniz ve bunun merkeziyle isaretlenen merkezi birbirine cakisiriniz. Yani sablonun ekseni ile piirme tezgah i ekseni bir hizaya gelmi s olsun.
• Delik delme sablonuyla delikleri duvara isaretleyiniz.

• Su sekilde delik deliniz:

• Masif beton tavan: beton dubelleri kullanarak.

• Direnc kalinligi 20 mm ve üstte hava boşlugu olan tugla tavan: 10 mm capinda delik (donanimla verilmis dubelleri (11) hemen takıniz)
• Ahsap tavan: ahsap dubelleri kullanarak.
• Ahsap konsola: 7 mm capinda delik deliniz.
• Elektrik beslme kablosunun geleşi icin: 0 10 mm capinda.

• Hava Çıkışı (Aspiratorlū model): Dş hava tahiye borusu baglantisinınçapına gore.

• Tavana caprazlamasina iki vida takip 4-5 mm disarida birakiniz. Bu vidalar soyle olmalidir:

• Masif beton écin buna uygun vida ve dubeller; bunlar donanimla verilmemistir.
• Hava boşluklu tugla tavan - yaklasık 20 mm direnc kalınkı - bunun icin donanımla verilmiş vidaları (12h) kullanınız.
• Ahsap tavana uygun vidalar: donanimda yoktur.
• Ahsap konsola: donanimdaki vidalar (12g), rondelalar (22) ve civatalar (23).

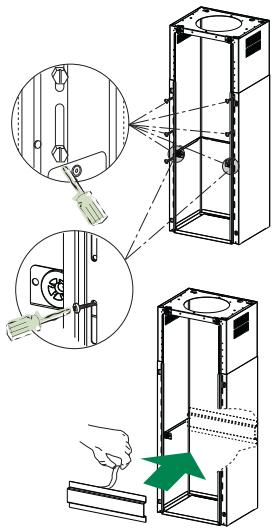

Kafesin yuksekligini ayarlamak istediginizde asagidaki islemleri yapiniz:

• Onden gürünen iki böllumü birleşiren iki metrik vidayı sökünüz;
• Arzu edilen kafes yüksekligini ayarlayin ve daha önceden Çıkartlan vidaları 2 tanesini panel blogu)yakinina koyduğunuzdan emin olarak yeniden takınüz.
• Kafesi kaldiriniz ve kılıvuzlari vidalara geleçirerek sonuna kadar itiniz.
• Iki vidayı siki niz ve donanında verilen diger iki tanesini vidalayiniz.
• 7.2 teleskopik baca blokaj dirsegini aliniz, kendinden yapiskanl bandin filmini cikartiniz ve kafese, bunu daha sabit tutacak sekilde iceriden yapistiriniz.

Vidaları tam olarak seksmişmadan.Once vidaların kılıvuzlarindançikmamasina)dikkat ederek kafesi yerinden oynatmak suretiyle ayarlar yapmak;mümkındır.

• Kafesin sabitlenmesi, hem Davlumbaz govdesinin aigriligi hem de monte edilen cihazin yan tarafarinda olasi itislerin neden oldugu sikistirmalarabagli olarak kesin olmaldir. Gereklestirilen sabitlemede tabanin sabit oldugunu ve Kafesin egimli sikistirldiginkontrol ediniz.
• Tavanin, asma noktasinda yeterli derecede saglam olmadigi her durumda, kurulumu yuki kisi burayi uygun plakalarla ve dayanikl demirlerle guclendirmelidir.

Aspiratorlu Model Hava Çişi Baglantı

Aspiratorlu modelin baglantisin yapmak icin, davlumbazi 0 150 yada 120 mm capinda, montorun sekimine gore sert veya esnek bir boruyla cikis kanalina baglayiniz.

• 0 120 mm capinda boruyla böglanti icin, redüksiyon flansimi 9 davlumbaz güdési çikínsa takimiz.
• Boruyu uygun boru keleçeleri 25 ile sabitleyin (dahil degildir).
• Varsa aktif karbon filtrerini seksartiniz.

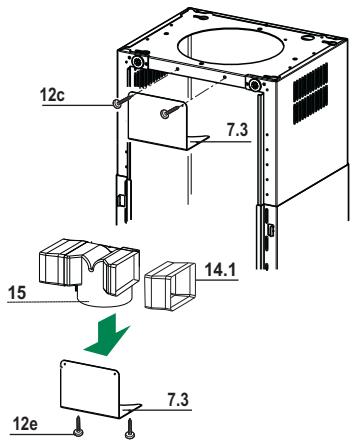

Filtre Edici Versiyon Hava Çişkı

14.1 ekleme bileziigi uzatmalarimi yanal olarak 15 no.lu ekleme bileziigine sukunuz.
- Vidalari sabitleyerek 15 no.lu baglantiy 7.3 Destek Dirseğine ekleyiniz.
7.3 Destek dirsegini vidalarla ust bolume sabitleyiniz.
14.1 ekleme bilezigi uzatmaları Çişinin, gerek yatay,gerekse dikey olarak,baca mentezlerinin hizasinda bulundugundan emin olunuz.
- 15 no.lu Bäglantiyi, montaj gorevlisinin sekimine gore 150mm capinda sert veya esnek bir hortum ile Davlumbaz Govdesi Cikisina baglayiniz.
- Aktif Karbonlu Koku onleyici Filtrenin bulundugundan emin olunuz.

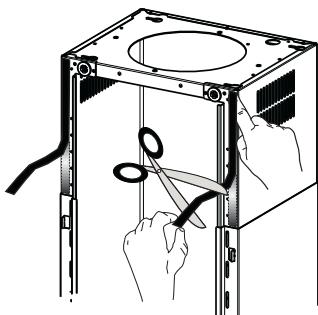

Novastick Bant Uygulamasi

• Novastick Bant 16'yi Üst Bacanın on kenarına, Alt Bacanın üst böllumunden baslangınca kadar uygulaşıniz.

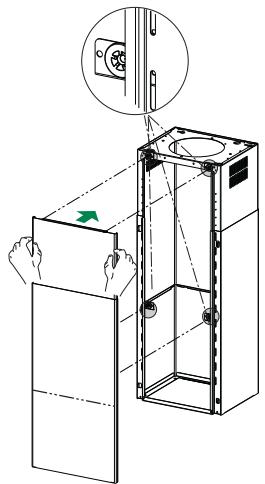

Panelin Montaji ve Davlumbaz Gövdesinin Sabitlenmesi

Davlumbaz Gövdesini Kafesli Izgaraya sabitlemeden once:

• Davlumbaz govdesinden yaglanmaya karsi filtrleriçıkartin;
• Olası Aktif Karbonlu Kokuya Karşı Filtreleri Çıkartın.
• Donanimda verilen 4 adet 12f (M6 x 10) vida ile Davlumbaz Gövdesini önceden hazir解开 Izgarali Kafese alttansabitleyin.
• Devaminda, Panel 3'ün üst böllumunjü, olçulu sekilde, Izgarali Kafesin üst ve alt böllumundeki lastik desteklere tutturunuz.
• Panel 3'ün alt böllumunu metal dilleri izgara kafesin kılıvuzlarıgeçene kadar kayırınüz;

ELEKTRIK BAGLANTISI

• Davlumbazi sebeke cereyanina baglarken aray temas araligi en az 3 mm對於 kutuplu bir elektrik anahtarı koyunuz.
• Yag tutucu filtrleri Çikarınüz (bakınüz "Bakır" paragrafi) ve besleme kablosu doketinin aspirator prizine iyice takilmı oldalık undan emin olunuz.

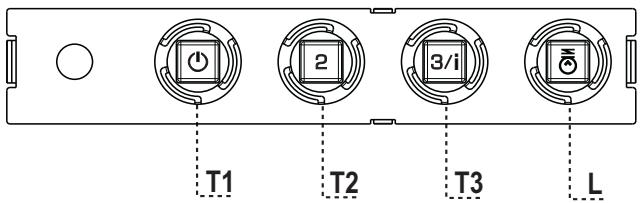

Kumanda Tablosu

TUŞ	LED	FONKSİYON
T1 Hz	Açık	Birinci yüzda motoru calıştırı.
		Motoru durduruyor.
T2 Hz	Açık	İkinci yüzda motoru calıştırı.
T3 Hz	Sabit	Hafı脘 basılıncia, üçUNCı yüzda motoru calıştırı.
	Flaşör	2 saniye sureyleCLSINCA:6 dakikaya ayarlanmigi dörduncu hizı etkin duruma getirir. Bu sürenin sonunda, ayarlanmigi olan bir.Onceki hiza geri döner.Pişiime anindaki dumanın fazla yayilmasin engellemeye uy-gundur.
L Işık		Işık tesisatkıçıp kapatır.

Dikkat: T1 tusu daima ilk hizdan geçerek motoru durdurur.

Yag tutucu filtrreler

METALIK YAG TUTUCU FILTRELERIN TEMIZLENMESI

• Bu filtrer bulasik makinasinda da yikanabilir ve normal kulanildiklarnda iki ayda bir, yogun kullanim halinde isa希望大家能顺利进行。
• Filtrleri, grubun arka tarafindan ittirerek veayoanda asaig doogrucekerek tektek ickariniz.
• Filtreleri yikarken eigip katlamayiniz, tekrar monte etmeden once de kurutunuz.
  Monte ederken kulpun gürünen dhe tarafadoğan gelmesine dikkat ediniz.

Koku Filtresi (Filtreli Model)

AKTIF KARBONLU KOKU FILTRESIN IN DEGISTIRILMESI

• Yɪkanabilir ya da rejenere edilebilar nitelikte degildir, normalde en az 4 ayda bir, yogun kullanında ise daha seksadehyişi sirilir.
• Metalik Yaq Filtrelerini seksarıniz.
• Doymus durumdaki Aktif Karbonlu Koku Filtresini kancalarim serbest birakarak seksariniz.
• Yeni filtrreyi yuvasina takimiz.
• Metalik Yag Filtrelerini tekrar monte ediniz.

Aydinlatma

• Degistirmek icin Teknik Servisle baglanti kurun. ("Edinmek icin teknik servisle baglanti kurun").
