Ürün Tipi	Emici veya filtreli mutfak davlumbazı
Marka	Franke
Model	FFU605BKXS
Boyutlar (G x D x Y)	Yaklaşık 600 mm x 500 mm x 300 mm
Ocak üzeri minimum mesafe	650 mm (bazı modeller daha alçak monte edilebilir)
Egzoz borusu çapı	minimum 120 mm
Elektrik beslemesi	230 V ~ 50 Hz (ülkeye göre), sınıf I, topraklama gerektirir
Motor gücü	Belirtilmemiş, tipik 100-200 W
Aydınlatma	Beyaz LED, sınıf 1M, maksimum optik güç 439 nm'de 7 µW
Motor hızları	3 hız (1, 2, 3) + zamanlanmış yoğun hız (6 dakika)
Özel fonksiyonlar	Gecikmeli kapatma 30 dakika (motor + aydınlatma), yoğun hız
Yağ filtreleri	Kendi kendini taşıyan metalik, bulaşık makinesinde yıkanabilir, her 2 ayda bir temizlenmeli
Aktif karbon filtre	Yıkanamaz, her 4 ayda bir değiştirilmeli (filtreli versiyon)
Malzeme	Belirtilmemiş, muhtemelen paslanmaz çelik veya lake
Enerji sınıfı	Belirtilmemiş
Ses seviyesi	Belirtilmemiş
Kurulum tipi	Duvar montajı, dışarı tahliye veya iç devridaim
Yaklaşık ağırlık	~12 kg

Sık sorulan sorular - FFU605BKXS FRANKE

Davlumbazın ocak üzerindeki minimum montaj yüksekliği nedir?

Pişirme yüzeyi ile davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. Daha alçak monte edilebilen modeller için kullanım kılavuzuna bakın.

Yağ filtreleri nasıl temizlenir?

Metalik yağ filtreleri bulaşık makinesinde yıkanabilir. Geriye ve aşağı iterek çıkarın, bükmeden yıkayın, kurutun ve yeniden takın. Her 2 ayda bir veya yoğun kullanımda daha sık temizleyin.

Aktif karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre yıkanamaz ve yaklaşık her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. Devridaim modu için gereklidir.

Yoğun hız nasıl ayarlanır?

Zamanlanmış yoğun hızı etkinleştirmek için T4 tuşuna 2 saniye basın. 6 dakika boyunca çalışır ve ardından önceki hıza döner. Tuş yanıp söner.

Davlumbaz yanmazsa ne yapmalı?

Elektrik beslemesini ve iki kutuplu şalteri kontrol edin. Güç kablosu konnektörünün doğru takıldığından emin olun. Sorun devam ederse satış sonrası servisle iletişime geçin.

Davlumbaz gazlı ocakla kullanılabilir mi?

Evet, ancak gaz geri dönüşünü önlemek için oda havalandırmasının yeterli olduğundan emin olun. Negatif basınç 0,04 mbar'ı aşmamalıdır. Minimum mesafelere uyun.

LED ampul nasıl değiştirilir?

Aydınlatma, sınıf 1M entegre bir LED'dir. Değiştirme işlemi satış sonrası servis tarafından yapılmalıdır. Kendiniz değiştirmeyi denemeyin.

Davlumbaz dışarı egzoz olmadan devridaim modunda çalışabilir mi?

Evet, filtreli versiyonda kullanılabilir. Sağlanan aktif karbon filtreyi ve filtre kapağını takın. Yönlendirilebilir ızgara, devridaim havasını yönlendirmeye olanak tanır.

Davlumbaz paneli nasıl açılır?

Konfor panelini çekmeniz yeterlidir. Açık konumda kilitlenir. Kapatmak için nazikçe itin.

Elektrik yalıtım sınıfı nedir?

Bu cihaz sınıf I'dir, topraklama gerektirir. Elektrik tesisatınızın uygun olduğundan emin olun.

KULLANIM KILAVUZU FFU605BKXS FRANKE

Kullanım ve montaj talimatları

Davlumbaz

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz.

MONTAJ

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kısmı ve davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.)
• Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin.
• I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun.

Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.

• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).
• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişini sağlayan bir açıklık olmalıdır. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması

durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

- Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir.

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava deşarji ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın. Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir.
• Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın.

KULLANIM

• Davlumbaz mutfak kokularını gidermek adına ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar haricinde kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş asla bırakmayın.
• Ateş yoğunluğunu sadece tencere altında kalacak ve yanlardan taşmadığından emin olacak şekilde ayarlayın.
• Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, ateş alabilir.
• Davlumbaz altında flambe yapmayınız; yangın riski.
• Bu ev aleti, 8 yaş üstü çocuklar ve fiziksel, duyusal veya akli yetersizliği olan veya tecrübe ve bilgi eksikliği olan kişilerce bu kişilerin güvenliğinden sorumlu olan kişilerin gözetimi altında veya ev aletinin kullanımı ile ilgili talimatlar kendilerine verildiği durumlarda kullanılabilir. Çocuklar, ev aleti ile oynamamalıdır. Temizleme ve bakım gözetimde olmadıklarında çocuklarca yapılmayacaktır.

- “DİKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar ısınabilir.”

BAKIM

• Herhangi bir bakım işlemine başlamadan evvel ev aletini kapatın veya ana güç kaynağından fişini çekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi).
• Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.
• Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir.
• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembolü, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

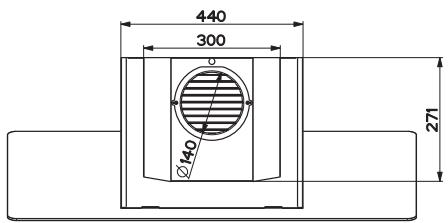

Boyutlar

R20 500 598 - 798 - 898

353 332 Ø150 52 464 382 30 30 166 327 50 Min. 450mm Min. 450mm

440 300 Ø140 271

Aksam

Ref.	Adet	Ürün Aksamı
1	1	Kumandalar, Aydınlatma, Vantilatör Grubu,Filtrelerle komple Davlumbaz Gövdesi
8	1	Hava Çıkışına yönelik Izgara
16	1	Filtre edici kapak
Ref.	Adet	Kurulum Aksamı
11	2	Bağlantı parçaları
11a	2	Bağlantı parçaları SB 12/10
12a	2	Vidalar 4,2 x 44,4
12c	4	Vidalar 2,9 x 6,5
12d	2	Vidalar 2,9 x 9,5
	Adet	Dokümantasyon
	1	Kullanım Kitapçığı

11a 1 11 12a

Kenarların Delinmesi ve Askıların Sabitlenmesi

7.2.1 1+2 164 164 12a 11 140 140 2 2 540 450 788

Duvar üzerinde çizin:

• Davlumbazın montajı için öngörülen bölgenin ortasında, tavan veya en uç yüksekliğe kadar dikey bir çizgi;
• Pişirme düzleminin min. 788 mm üstünde yatay bir çizgi.
• Referans dikey çizginin 164 mm sağında yatay çizgi üzerine bir nokta (1) işaretleyin.
• Bu işlemi, hizayı sağlayarak karşı tarafta da tekrarlayın.
• Belirtildiği şekilde, referans dikey çizginin 140 mm, ve pişirme düzleminin 540 mm üstüne bir referans nokta (2) işaretleyin.
• Bu işlemi, hizayı sağlayarak karşı tarafta da tekrarlayın.
• İşaretli noktaları (1) ø 12 mm delin.
• İşaretli noktaları (2) ø 8 mm delin.
• 11a askılı bağlantı parçalarını deliklere (1) yerleştirin ve vidalayın.
  • 11 no.lu dübeli deliklere (2) yerleştirin.

Dekoratif baca montajı için: (İsteğe Bağlı)

• Askı 7.2.1'i belirtilen şekilde, ortasını (çentik) referans dikey çizgiye hizalayarak, tavan veya en uç yükseklikten 1-2 mm'ye dayayın.
• Askı deliklerinin ortalarını işaretleyin.
• Askı 7.2.1'i şekilde gösterildiği şekilde, ortasını (çentik) referans dikey çizgiye hizalayarak ilk askının altına X mm'de dayandırın (X = donanımdaki Üst Baca yüksekliği).
• Askı deliklerinin ortalarını işaretleyin.
• İşaretli noktaları ø 8 mm delin.
  • 11 no.lu dübelleri deliklere yerleştirin.
• Askıları, donanımdaki 12a (4,2 x 44,4) vidalarını kullanarak sabitleyin.

Davlumbaz Gövdesinin Montajı

• Kanadı açınız (“Panelin Açılması” paragrafına bakınız).
• Yağ önleyici Filtreleri uygun kulpları tutarak çıkartın.
• İşlem öncesi 11a askıların iki Vr vidasını ayarlayın.
• Davlumbaz gövdesini 2 11a askısına takın.
• Davlumbaz gövdesi içinden, Davlumbaz gövdesini hizalamak için Vr vidalarla oynayın.
  • Güvenlik vidalarını 12a takın.
• Kapakları/kapağı kapatın.

11a Vr 12a

Filtreli Sistemde Hava Çıkışı

• Filtre edici kapağı, dört 12c (2,9 x 6,5) vidayı kullanarak hava çıkışına vidalayınız.
• Geri dönüşümlü hava çıkışına yönelik Izgarayı 8, donanımdaki 2 12d (2,9 x 9,5) vidayla sabitleyiniz.
• Kanadı açınız (“Panelin Açılması” paragrafına bakınız).
• Yağ önleyici Filtreleri uygun kulpları tutarak çıkartın.
• Koku önleyici Karbon Filtrelerin bulunduğundan emin olun.

Tahliyeli sistemde çalışacak Davlumbazı Monte etmek için Davlumbaza özel tahliye Kitinde bulunan talimatlara başvurun.

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken aray temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafi) ve besleme kablosu soketinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

Tuş	Fonksiyon
T1	Motoru durdurur.
T2	Birinci hızda motoru çalıştırır.	T1+T2 tuşları yanar.
T3	İkinci hızda motoru çalıştırır.	T1+T3 tuşları yanar.
	2 Saniye basılması 30 dakikalık uyku modunun etkinleşmesini sağlar (Motor + Işıklar). Bir fonksiyon aktifken işlem hızını değiştirebilirsiniz.	İlgili tuşlar T1+ (T2 veya T3 veya T4) yanıp söner.
T4	Üçüncü hızda motoru çalıştırır	T1+T4 tuşları yanar.
	2 Saniye basmak 6 dakika için yoğun hızda çalışmayı etkin duruma getirir. Bu sürenin sonunda, ayarlanmış olan bir önceki hıza geri döner. Pişirme sırasındaki dumanın fazla yayılmasını engellemek için uygundur.	Tuş yanıp söner.
L	Aydınlatma tesisatını maksimum yoğunlukta açar ve kapatır.	Tuş ışığı açık

Panelin açılması

• Panoyu çekerek açın.
• Panel her konumda kapalı olmalıdır.
• Dış taraftan nemli bir bez ve sıvı nötr deterjan ile temizleyiniz.
• İç taraftan nötr deterjan ve nemli bez kullanmak sureti ile temizleyiniz; ıslak bez veya sünger kullanmayınız, su sıkmayınız, aşındırıcı maddeler kullanmayınız.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FILTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinasında da yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmaları gereklidir.
• Çekerek Konfor Panelleri'ni açınız.
• Filtreyi grubun arka bölümüne doğru iterek ve aynı anda aşağıya doğru çekerek çıkartın.
• Bükülmemesine özen gösterek emme panelini yıkayın ve kurmadan önce kurumasını bekleyin.
• Tutamağın dış görünür tarafta olduğuna dikkat ederek filtreleri tekrar monte edin.
• Konfor panellerini kapatınız.

Aktif karbon filtresi yıkanamaz ve tekrar kullanılamaz, yaklaşık her 4 aylık kullanımdan sonra veya daha sık yıkanması gerekir, özellikle yoğun kullanım içindir.

DEĞİŞTİRME

• Comfort Panellerini çekerek açınız.
• Yağ önleyici filtreleri çıkarınız.
• Dolmuş olan aktif karbon koku önleyici filtreleri resimde gösterildiği şekilde (A) çıkarınız.
• Yeni Filtreleri belirtilen şekilde (B) takınız.
• Yağ önleyici filtreleri yeniden takınız.
• Comfort Panellerini kapatınız.

Dikkat: Bu cihazda EN 60825-1: 1994 + A1:2002 + A2:2001 normuna uygun olarak 1M sınıfı beyaz LED lamba kullanılmıştır; @439nm'de yayılan azami optik güç: 7μW. Optik aygıtlarla (dürbün, büyüteç...) doğrudan bakmayın.

- Değiştirmek için Teknik Servisle bağlantı kurun. ("Edinmek için teknik servisle bağlantı kurun").
