Type de produit	Hotte de cuisine aspirante ou filtrante
Marque	Franke
Modèle	FFU605BKXS
Dimensions (L x P x H)	Environ 600 mm x 500 mm x 300 mm
Distance minimale au-dessus de la table de cuisson	650 mm (certains modèles peuvent être installés plus bas)
Diamètre de conduit d'évacuation	120 mm minimum
Alimentation électrique	230 V ~ 50 Hz (selon pays), classe I, nécessite mise à la terre
Puissance moteur	Non spécifiée, typique 100-200 W
Éclairage	LED blanche, classe 1M, puissance optique max 7 µW à 439 nm
Vitesses moteur	3 vitesses (1, 2, 3) + vitesse intensive temporisée (6 minutes)
Fonctions spéciales	Extinction différée 30 minutes (moteur + éclairage), vitesse intensive
Filtres à graisse	Métalliques autoporteurs, lavables au lave-vaisselle, à nettoyer tous les 2 mois
Filtre à charbon actif	Non lavable, à remplacer tous les 4 mois (version filtrante)
Matériau	Non spécifié, probablement acier inoxydable ou laqué
Classe énergétique	Non spécifiée
Niveau sonore	Non spécifié
Type d'installation	Fixation murale, évacuation extérieure ou recyclage intérieur
Poids approximatif	~12 kg

FOIRE AUX QUESTIONS - FFU605BKXS FRANKE

Quelle est la hauteur minimale d'installation de la hotte au-dessus de la cuisinière ?

La distance de sécurité minimale entre le plan de cuisson et la hotte est de 650 mm. Consultez la notice pour les modèles pouvant être installés plus bas.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques sont lavables au lave-vaisselle. Retirez-les en les poussant vers l'arrière puis vers le bas, lavez-les sans les plier, séchez-les et remontez-les. Nettoyez-les tous les 2 mois ou plus souvent en cas d'utilisation intensive.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable et doit être remplacé environ tous les 4 mois, ou plus souvent en cas d'utilisation intensive. Il est nécessaire pour le mode recyclage.

Comment régler la vitesse intensive ?

Appuyez sur la touche T4 pendant 2 secondes pour activer la vitesse intensive temporisée. Elle fonctionne pendant 6 minutes puis retourne à la vitesse précédente. La touche clignote.

Que faire si la hotte ne s'allume pas ?

Vérifiez l'alimentation électrique et l'interrupteur bipolaire. Assurez-vous que le connecteur du câble d'alimentation est bien branché. Si le problème persiste, contactez le service après-vente.

Peut-on utiliser la hotte avec une cuisinière à gaz ?

Oui, mais assurez-vous que la ventilation de la pièce est suffisante pour éviter un retour des gaz. La pression négative ne doit pas dépasser 0,04 mbar. Respectez les distances minimales.

Comment remplacer l'ampoule LED ?

L'éclairage est une LED intégrée de classe 1M. Le remplacement doit être effectué par le service après-vente. Ne tentez pas de remplacer vous-même.

La hotte peut-elle fonctionner en mode recyclage sans évacuation extérieure ?

Oui, elle peut être utilisée en version filtrante. Installez le filtre à charbon actif et le couvercle filtrant fournis. La grille orientée permet de diriger l'air recyclé.

Comment ouvrir le panneau de la hotte ?

Tirez simplement sur le panneau confort. Il se bloque dans la position ouverte. Pour le refermer, poussez-le doucement.

Quelle est la classe d'isolation électrique ?

Cet appareil est de classe I, il nécessite une mise à la terre. Assurez-vous que votre installation électrique est conforme.

MODE D'EMPLOI FFU605BKXS FRANKE

Mode d emploi et installation

Hotte de Cuisine

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

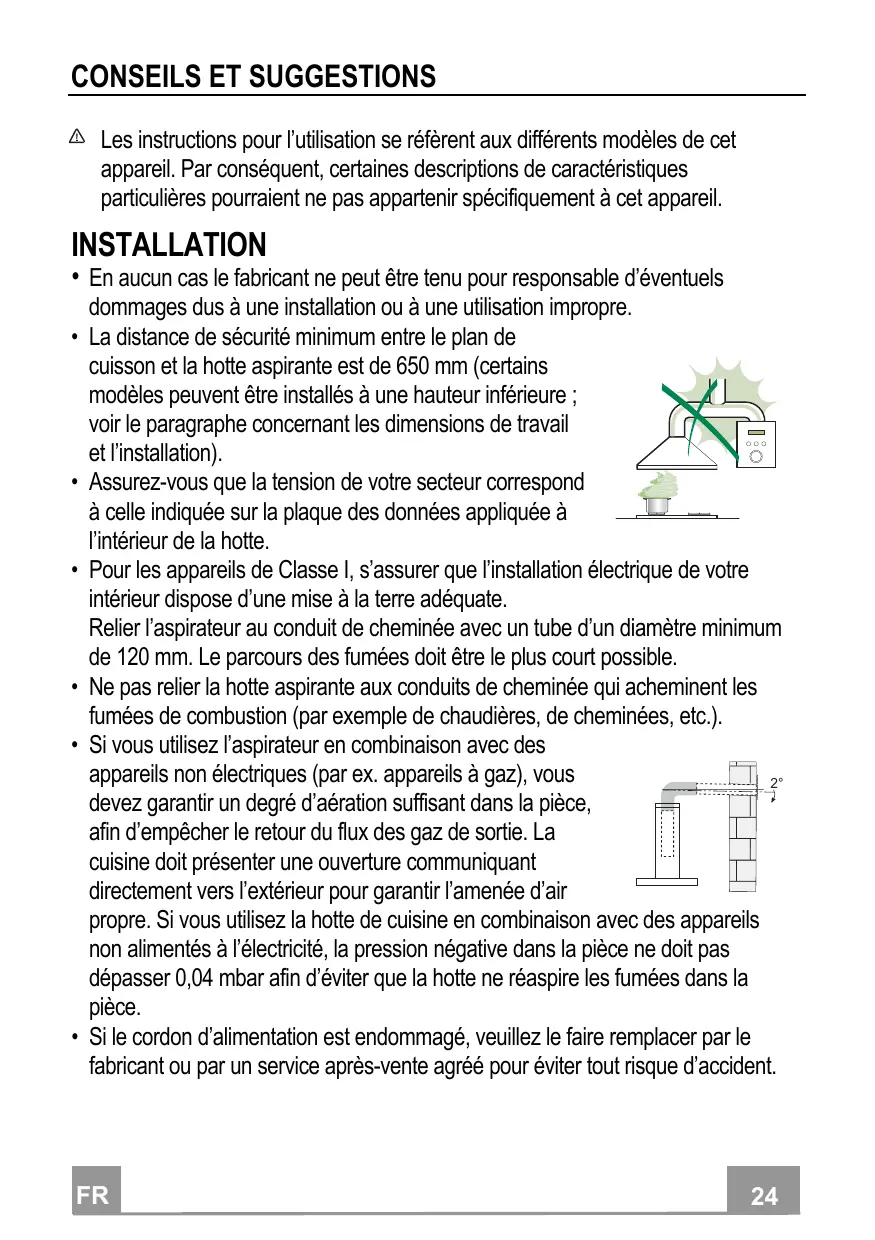

INSTALLATION

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l'extérieur pour garantir l'amenée d'air

propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.

- Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

- Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.

UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.

- Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.

- Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.

- Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte.

Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

- ATTENTION : les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

ENTRETIEN

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie).
• Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole — marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

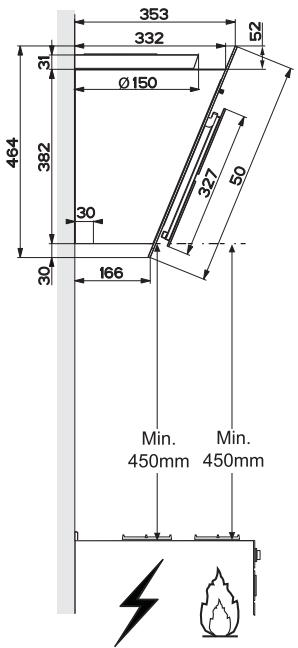

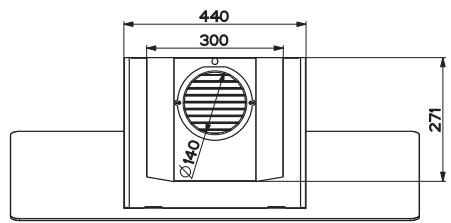

Encombrement

R20 500 598 - 798 - 898

440 300 Ø140 271

353 332 Ø150 52 464 382 30 30 166 327 50 Min. 450mm Min. 450mm

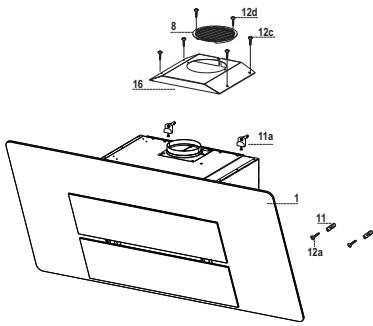

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de: Comandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille orientée Sortie de l’Air
16	1	Couvercle filtrant
Réf.	Q.té	Composants pour l’installation
11	2	Chevilles
11a	2	Chevilles SB 12/10
12a	2	Vis 4,2 x 44,4
12c	4	Vis 2,9 x 6,5
12d	2	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

8 12d 12c 16 43 40 11a 1 11 12a

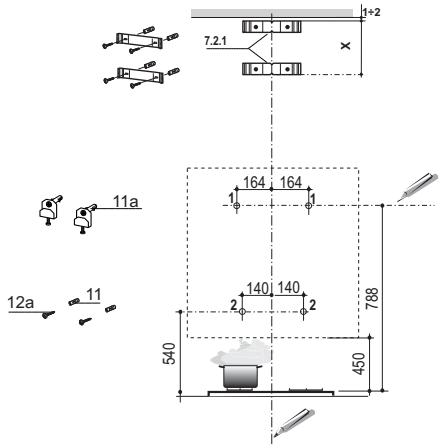

Perçage de la paroi et fixation des supports

7.21 1+2 164 164 11a 12a 11 140 140 540 788 450

Tracer sur la paroi :

• une ligne verticale jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ;
• une ligne horizontale à 788 mm au-dessus du plan de cuisson.
• Marquer un point (1) sur la ligne horizontale à 164 mm à droite de la ligne verticale de référence.
• Répéter cette opération de l'autre côté et vérifier la mise à niveau.
• Marquer comme indiqué, un point de référence (2) à 140 mm de la ligne verticale de référence et 540 mm au-dessus du plan de cuisson.
• Répéter cette opération de l'autre côté et vérifier la mise à niveau.
• Percer les points marqués (1) avec une mèche de ø 12 mm.
• Percer les points marqués (2) avec une mèche de 8 mm.
• Mettre les chevilles avec le support 11a dans les trous (1) et visser.
• Insérer les chevilles 11 dans les trous (2).

Pour installation avec cheminée décorative : (Option)

• Poser le support 7.2.1 comme indiqué, à 1-2 mm du plafond ou de la limite supérieure, en alignant le centre (encoches) sur la ligne verticale de référence.
  • Marquer les centres des trous du support.
• Faire reposer le support 7.2.1, comme indiqué, à X mm en dessous du premier support (X = hauteur de la partie supérieure fournie), en alignant le centre (encoches) sur la ligne verticale de référence.
  • Marquer les centres des trous du support.
• Percer les points marqués avec une mèche de 8 mm.
• Insérer les chevilles 11 dans les trous.
• Fixer les supports à l'aide des vis 12a (4,2 x 44,4) fournies.

Montage du corps de hotte

• Ouvrir les portes/la porte (Regard paragraphe Ouverture Panels).
• Retirer les Filtres à graisse en agissant sur les poignées appropriées.
• Placer les deux vis Vr, sur les équerres 11a sans les visser.
• Accrocher le corps de hotte aux 2 barres 11a.
• Agir sur les vis Vr de l'intérieur du corps de hotte pour en régler le niveau.
• Visser les vis de sécurité 12a.
  • Refermer les portes/la porte.

11a Vr 12a

Sortie air version filtrante

• Serrer le couvercle filtrant sur la sortie de l'air, avec quatre vis 12c (2,9 x 6,5).
• Fixer la grille orientée 8 sur la sortie de l'air recyclé avec 2 vis 12d (2,9 x 9,5) fournies.
• Ouvrir la ou les portes (voir paragraphe Ouverture panneaux).
• Retirer les filtres à graisse en intervenant sur les poignées prévues à cet effet.
• S'assurer de la présence des filtres anti-odeur à charbon actif.

Pour l'installation de la hotte version aspirante, voir les instructions contenues dans le kit d'aspiration spécifique pour la hotte.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Tableau des commandes

T1	T2	T3	T4	L
|	|	|	|	|
➊	1	2➉	3i	➌

Touche	Fonction
T1	Coupe le moteur.
T2	Démarre le moteur en première vitesse	Les touches T1+T2 sont allumées.
T3	Démarre le moteur en deuxième vitesse	Les touches T1+T3 sont allumées.
	Appuyée pendant 2 secondes, elle active l'extinction différée de 30 minutes (Moteur + Éclairage). Lorsque la fonction est active, vous pouvez varier la vitesse d'exercice.	Les touches respectives T1+ (T2 ou T3 ou T4) clignotent.
T4	Démarre le moteur en troisième vitesse	Les touches T1+T4 sont allumées.
	Appuyée pendant 2 secondes, elle démarre la vitesse Intensive temporisée à 6 minutes, après lesquelles le système retourne à la vitesse précédemment programmée. Fonction indiquée pour faire face aux pointes d'émission des fumées de cuisson.	La touche clignote.
L	Allume et éteint l'éclairage à l'intensité maximale.	Touche allumée

Ouverture panneau

• Ouvrir le panneau en le tirant.
• Le panneau se bloquera quelle que soit la position où il se place.
• Le nettoyer à l'extérieur avec un chiffon humide et un détergent liquide neutre.
• Le nettoyer également à l'intérieur avec un chiffon humide et un détergent neutre ; ne jamais utiliser des chiffons ou des éponges mouillés, ni des jets d'eau ; ne pas utiliser de substances abrasives.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Tirer sur les panneaux confort pour les ouvrir.
• Retirer les filtres, un à un, en les poussant vers la partie postérieure du groupe tout en tirant vers le bas.
• Laver les filtres en évitant de les plier, et les faire sécher avant de les remonter. (Tout changement de couleur sur la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier.)
• Remonter les filtres en faisant attention de tenir la poignée vers la partie externe visible.
  • Refermer les panneaux confort.

Filtres anti-odeur au charbon actif (version filtrante)

Le filtre anti-odeur au charbon actif n'est pas lavable et ne peut pas être régénéré : il faut le remplacer tous les 4 mois de service environ, ou plus souvent en cas d'usage particulièrement intense.

REMLACEMENT

• Tirer sur les panneaux confort pour les ouvrir.
  • Retirer les filtres à graisse.
• Monter les nouveaux filtres, comme indiqué (B).
• Remonter les filtres à graisse.
  • Refermer les panneaux confort.

- Enlever les filtres anti-odeur au charbon actif saturés, comme indiqué (A).

Attention : Cet appareil est doté d'une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001 : puissance optique maximum émise à 439nm : 7μW. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...)

- Pour le remplacement, contacter le Service après-vente. (« Pour l'achat, s'adresser au service après-vente »).
