MANUALE UTENTE FFU605BKXS FRANKE

IT Istruzioni per l’uso e l’installazione

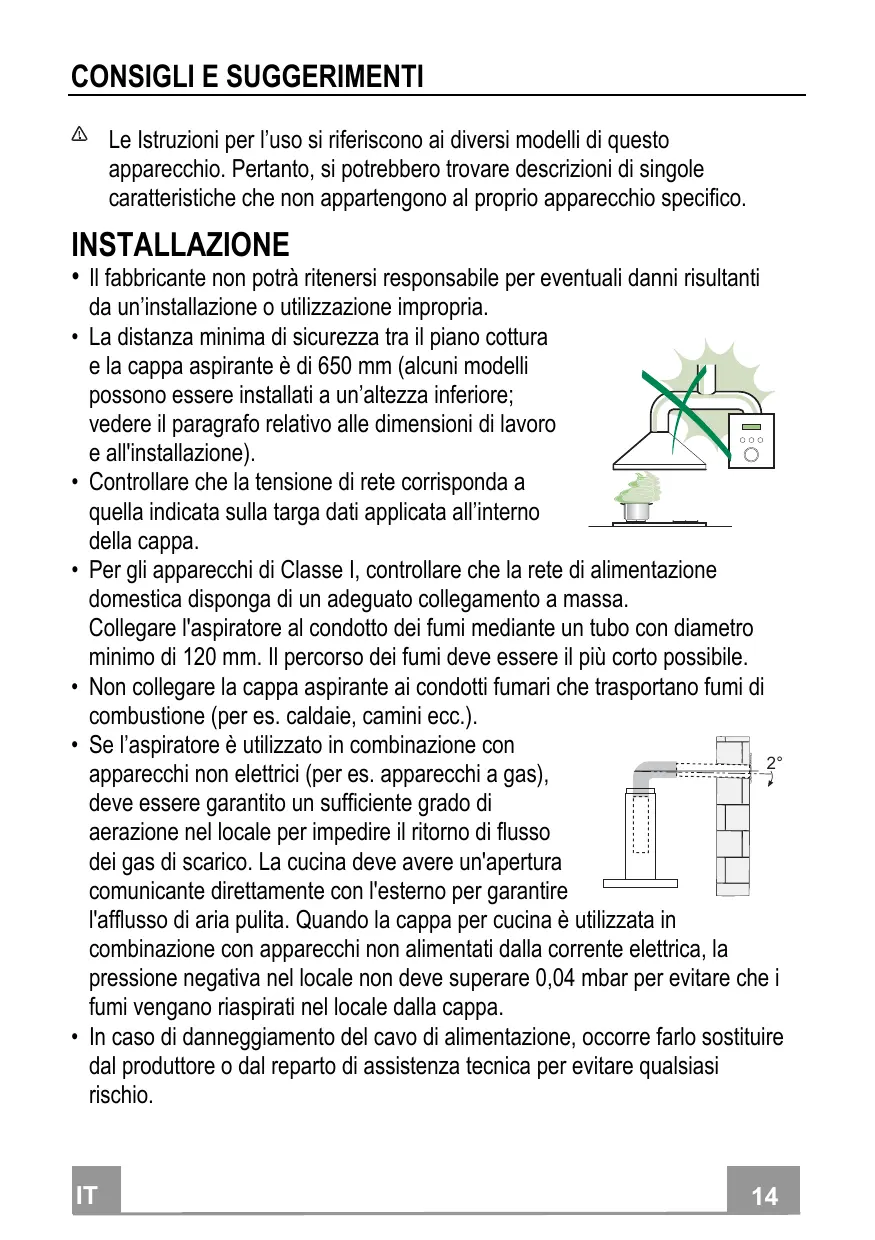

CONSIGLI E SUGGERIMENTI Le Istruzioni per l’uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti •

da un’installazione o utilizzazione impropria. La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un’altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione). Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all’interno della cappa. Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile. Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.). Se l’aspiratore è utilizzato in combinazione con 2° apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa. In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.

• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria. • Usare solo viti e minuteria di tipo idoneo per la cappa. Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche. • Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare con distanza tra i contatti di almeno 3 mm.

• La cappa aspirante è progettata esclusivamente per l’uso domestico allo

scopo di eliminare gli odori dalla cucina. • Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata. • Non lasciare mai fiamme alte sotto la cappa quando è in funzione. • Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati. • Le friggitrici devono essere costantemente controllate durante l’uso: l’olio surriscaldato potrebbe incendiarsi. • Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio. • Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psicofisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• “ATTENZIONE: le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura”.

• Spegnere o scollegare l’apparecchio dalla rete di alimentazione prima di

qualunque operazione di pulizia o manutenzione. • Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). • I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie. • Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso. • Pulire la cappa utilizzando un panno umido e un detergente liquido neutro. Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

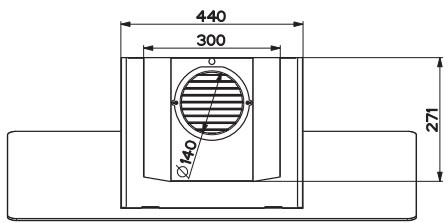

IT Q.tà Componenti di Prodotto 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri 1 Griglia direzionata Uscita Aria 1 Coperchio filtrante Q.tà Componenti di Installazione 2 Tasselli 2 Tasselli SB 12/10 2 Viti 4,2 x 44,4 4 Viti 2,9 x 6,5 2 Viti 2,9 x 9,5 Q.tà Documentazione 1 Libretto Istruzioni

INSTALLAZIONE Foratura Parete e Fissaggio Staffe 1÷2

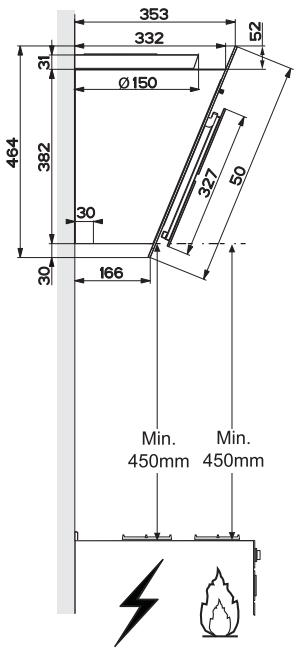

Tracciare sulla Parete: • una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa; • una linea Orizzontale a 788 mm min. sopra il Piano di Cottura. • Segnare un punto (1) sulla linea orizzontale a 164 mm alla destra della linea verticale di riferimento. • Ripetere questa operazione dalla parte opposta, verificandone il livellamento. • Segnare come indicato, un punto di riferimento (2) a 140 mm dalla linea Verticale di riferimento, e 540 mm sopra il Piano di Cottura. • Ripetere questa operazione dalla parte opposta, verificandone il livellamento. • Forare ø 12 mm i punti (1) segnati. • Forare ø 8 mm i punti (2) segnati. • Inserire i tasselli con staffa 11a nei fori (1) e avvitare. • Inserire il tassello 11 nei fori (2). Per installazione con camino decorativo: (Opzionale) • Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento. • Segnare i centri dei Fori della Staffa. • Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento. • Segnare i centri dei Fori della Staffa. • Forare ø 8 mm i punti segnati. • Inserire i tasselli 11 nei fori. • Fissare le Staffe utilizzando le Viti 12a (4,2 x 44,4) in dotazione.

Montaggio Corpo Cappa • Aprire le Ante/l’Anta (Vedi paragrafo Apertura Pannelli). • Togliere i Filtri Antigrasso agendo sulle apposite maniglie. • Regolare le due viti Vr, delle staffe 11a, ad inizio corsa. • Agganciare il corpo cappa alle 2 staffe 11a. • Dall’interno del corpo cappa agire sulle Viti Vr per livellare il Corpo Cappa. • Avvitare la vite di sicurezza 12a. • Richiudere le Ante/l’Anta.

Uscita aria Versione Filtrante • Avvitare il coperchio filtrante sull’uscita aria, utilizzando quattro viti 12c (2,9 x 6,5). • Fissare la Griglia direzionata 8 sull’uscita dell’aria riciclata con 2 Viti 12d (2,9 x 9,5) in dotazione. • Aprire le Ante/l’Anta (Vedi paragrafo Apertura Pannelli). • Togliere i Filtri Antigrasso agendo sulle apposite maniglie. • Assicurarsi della presenza dei Filtri antiodore al Carbone attivo.

Connessioni USCITA ARIA VERSIONE ASPIRANTE Per l’installazione della Cappa in versione Aspirante fare riferimento alle istruzioni contenute nel Kit aspirante specifico per la Cappa.

CONNESSIONE ELETTRICA • Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm. • Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell’Aspiratore

Funzione Spegne il Motore. Accende il motore alla prima velocità Accende il motore alla seconda velocità Premuto per 2 secondi attiva lo spegnimento ritardato di 30 minuti (Motore+Luci). A funzione attiva è possibile cambiare la velocità di esercizio. Accende il motore alla terza velocità Premuto per 2 Secondi attiva la velocità Intensiva temporizzata a 6 minuti, al termine dei quali ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura. Accende e spegne l’Impianto di Illuminazione alla massima intensità.

L I Tasti T1+T2 sono accesi. I Tasti T1+T3 sono accesi. I rispettivi tasti T1+ (T2 o T3 o T4) Lampeggiano. I Tasti T1+T4 sono accesi. Il Tasto lampeggia.

MANUTENZIONE Apertura Pannello • Aprire il Pannello tirandolo. • Il pannello si bloccherà in qualsiasi posizione si metta. • Pulirlo esternamente con un panno umido e detersivo liquido neutro. • Pulirlo anche internamente utilizzando un panno umido e detergente neutro; non utilizzare panni o spugne bagnate, né getti d’acqua; non utilizzare sostanze abrasive.

Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. • Aprire i Comfort Panel tirandoli. • Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso. • Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l’efficienza dello stesso.) • Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna. • Richiudere i comfort panel.

Filtri antiodore al Carbone attivo (Versione Filtrante) Il Filtro antiodore al Carbone attivo non è lavabile e non è rigenerabile, va sostituito ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. SOSTITUZIONE • Aprire i Comfort Panel tirandoli. • Togliere i Filtri antigrasso. • Rimuovere i Filtri antiodore al Carbone attivo saturi, come indicato (A). • Montare i nuovi Filtri, come indicato (B). • Rimontare i Filtri antigrasso. • Richiudere i Comfort Panel.

Illuminazione Attenzione: Questo apparecchio è provvisto di una luce LED bianca di classe 1M secondo la norma EN 60825-1: 1994 + A1:2002 + A2:2001; massima potenza ottica emessa@439nm: 7µW. Non osservare direttamente con strumenti ottici (binocolo, lente d’ingrandimento….). • Per la sostituzione contattare l’Assistenza Tecnica. ("Per l'acquisto rivolgersi all'assistenza tecnica").
