Produkttyp	Dunstabzugshaube (Abluft oder Umluft)
Marke	Franke
Modell	FFU605BKXS
Abmessungen (B x T x H)	Ca. 600 mm x 500 mm x 300 mm
Mindestabstand über dem Kochfeld	650 mm (einige Modelle können tiefer installiert werden)
Durchmesser des Abluftkanals	mindestens 120 mm
Stromversorgung	230 V ~ 50 Hz (je nach Land), Klasse I, Erdung erforderlich
Motorleistung	Nicht angegeben, typisch 100-200 W
Beleuchtung	Weiße LED, Klasse 1M, optische Leistung max. 7 µW bei 439 nm
Motorgeschwindigkeiten	3 Stufen (1, 2, 3) + zeitgesteuerte Intensivstufe (6 Minuten)
Sonderfunktionen	Abschaltverzögerung 30 Minuten (Motor + Beleuchtung), Intensivstufe
Fettfilter	Selbsttragend aus Metall, spülmaschinengeeignet, alle 2 Monate reinigen
Aktivkohlefilter	Nicht waschbar, alle 4 Monate austauschen (Umluftversion)
Material	Nicht angegeben, wahrscheinlich Edelstahl oder lackiert
Energieeffizienzklasse	Nicht angegeben
Geräuschpegel	Nicht angegeben
Installationsart	Wandmontage, Abluft nach außen oder Umluftbetrieb
Gewicht ca.	~12 kg

Häufig gestellte Fragen - FFU605BKXS FRANKE

Wie hoch muss die Dunstabzugshaube mindestens über dem Kochfeld installiert werden?

Der Mindestsicherheitsabstand zwischen Kochfläche und Haube beträgt 650 mm. Beachten Sie die Anleitung für Modelle, die tiefer installiert werden können.

Wie reinigt man die Fettfilter?

Die Metallfettfilter sind spülmaschinengeeignet. Entfernen Sie sie, indem Sie sie nach hinten und dann nach unten drücken, waschen Sie sie ohne zu knicken, trocknen Sie sie und setzen Sie sie wieder ein. Reinigen Sie sie alle 2 Monate oder bei intensiver Nutzung häufiger.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss etwa alle 4 Monate oder bei intensiver Nutzung häufiger ausgetauscht werden. Er ist für den Umluftbetrieb erforderlich.

Wie stellt man die Intensivstufe ein?

Drücken Sie die Taste T4 2 Sekunden lang, um die zeitgesteuerte Intensivstufe zu aktivieren. Sie läuft 6 Minuten und kehrt dann zur vorherigen Stufe zurück. Die Taste blinkt.

Was tun, wenn die Haube nicht angeht?

Überprüfen Sie die Stromversorgung und den zweipoligen Schalter. Stellen Sie sicher, dass der Stecker des Netzkabels richtig eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann die Haube mit einem Gasherd verwendet werden?

Ja, aber stellen Sie sicher, dass die Raumlüftung ausreicht, um einen Rückfluss von Gasen zu vermeiden. Der Unterdruck darf 0,04 mbar nicht überschreiten. Halten Sie die Mindestabstände ein.

Wie tauscht man die LED-Lampe aus?

Die Beleuchtung ist eine integrierte LED der Klasse 1M. Der Austausch darf nur vom Kundendienst durchgeführt werden. Versuchen Sie nicht, sie selbst auszutauschen.

Kann die Haube im Umluftbetrieb ohne Außenabluft betrieben werden?

Ja, sie kann als Umlufthaube verwendet werden. Installieren Sie den mitgelieferten Aktivkohlefilter und den Filterdeckel. Das ausrichtbare Gitter leitet die Umluft.

Wie öffnet man die Blende der Haube?

Ziehen Sie einfach an der Komfortblende. Sie rastet in der geöffneten Position ein. Zum Schließen drücken Sie sie vorsichtig.

Welche elektrische Schutzklasse hat das Gerät?

Dieses Gerät gehört zur Schutzklasse I und erfordert eine Erdung. Stellen Sie sicher, dass Ihre Elektroinstallation den Vorschriften entspricht.

BEDIENUNGSANLEITUNG FFU605BKXS FRANKE

DE Bedienungsanleitung und Installation

Dunstabzugshaube

FMA 605 WH – FMA 805 WH – FMA 905 WH

FMA 805 BK XS - FMA 805 WH XS

FMA 905 BK - BARBIERI - FMA 605 PG

FMA 805 PG – FMA 905 PG

FMA 605 DG – FMA 805DG – FMA 905 DG

INDEX

EN

EMPFEHLUNGEN UND HINWEISE 34

CHARAKTERISTIKEN 37

MONTAGE 38

BEDIENUNG 41

WARTUNG 42

İÇERIKLER

TR

TAVSIYELER VE ÖNERILER 44

ÖZELLIKLER 47

MONTAJ 48

KULLANIM 51

BAKIM 52

INNEHÅLL

SE

REKOMMENDATIONER OCH TIPS 54

EGENSKAPER 57

INSTALLATION....58

ANVÄNDING....61

UNDERHÅLL....62

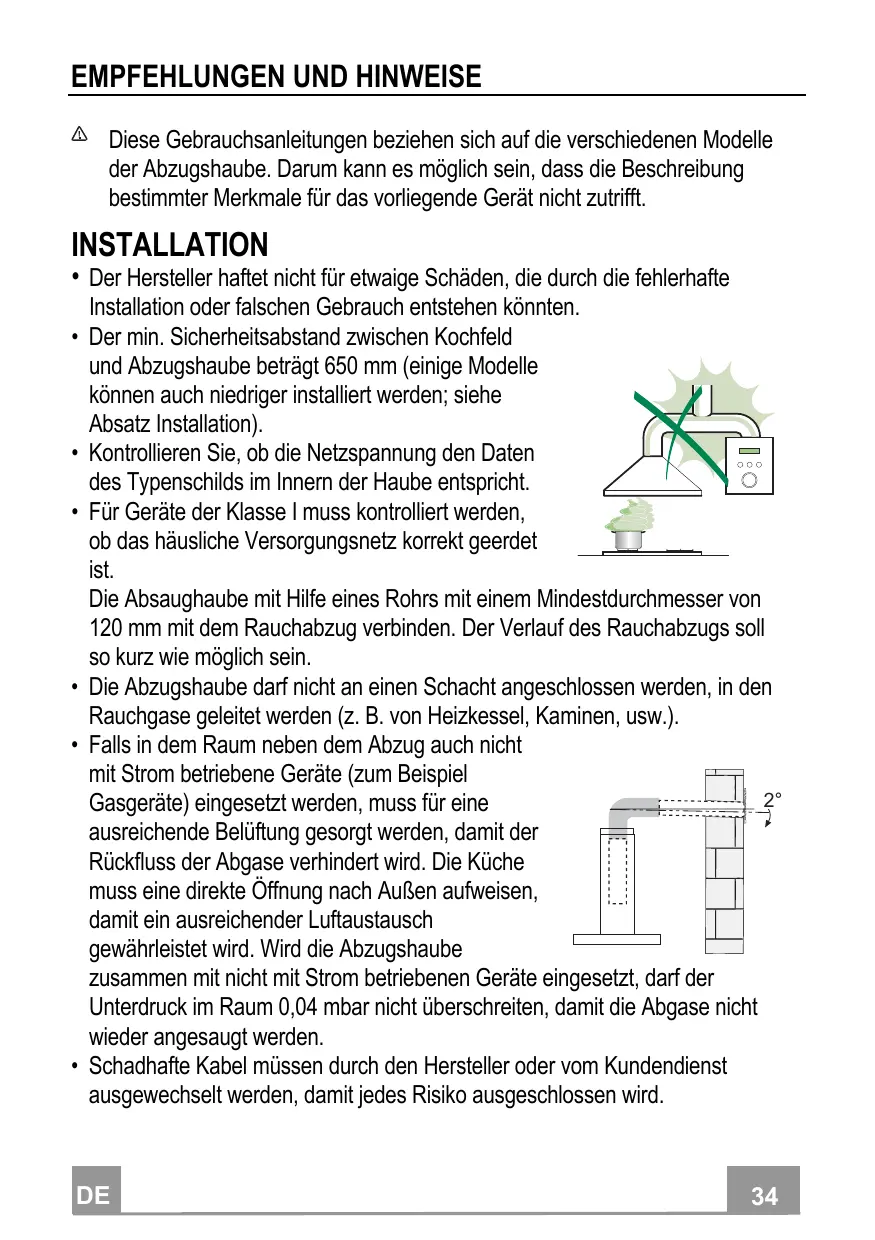

Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.

INSTALLATION

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist.

Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.

• Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird. Wird die Abzugshaube

2°

zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.

- Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
  • Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden.

△Achtung! Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.

- Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.

Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden.

• Auf keinen Fall unter der Haube flambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit

eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person

beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

- ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.

WARTUNG

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden.
• Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).
• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden.
• Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs.
  • Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

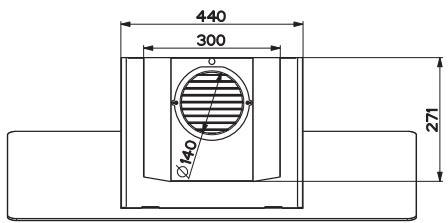

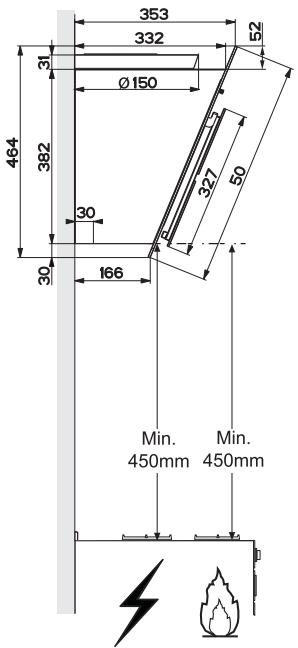

Platzbedarf
