KULLANIM KILAVUZU XL 300 SKIL

ENG1), 4825 BD Breda, NL Bu aletle tahta, plastik, metal, macunlu ve boyalı yüzeylerin kuru zımparası için geliştirilmiştir Bu alet profesyonel kullanıma yönelik değildir Bu kullanma kılavuzunu okuyun ve saklayın 3

Elektrické nářadí, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU) -- podle evropské směrnice 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování -- symbol q na to upozorňuje

ALET BİLEŞENLERİ 2 A  Zımpara tablası B  Tabla somunu C  Zımparalama levhası D  Toz torbası E  Toz torbasını çıkarma düğmesi F   Elektrikli süpürge yuvası G  Toz seviyesi göstergesi 44

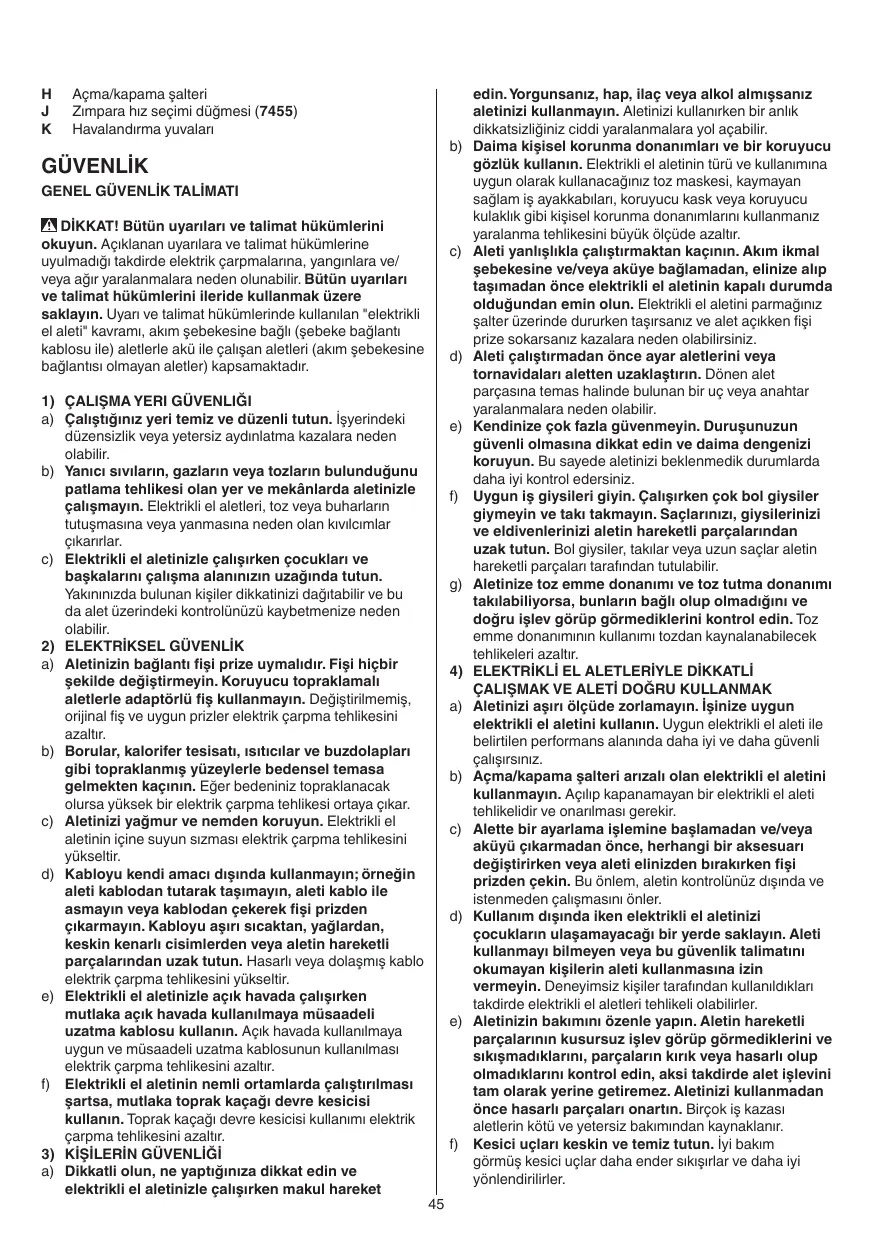

H  Açma/kapama şalteri J   Zımpara hız seçimi düğmesi (7455) K  Havalandırma yuvaları

GÜVENLİK GENEL GÜVENLİK TALİMATI DİKKAT! Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/ veya ağır yaralanmalara neden olunabilir. Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın. Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti" kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır. 1) ÇALIŞMA YERI GÜVENLIĞI a) Çalıştığınız yeri temiz ve düzenli tutun. İşyerindeki düzensizlik veya yetersiz aydınlatma kazalara neden olabilir. b) Yanıcı sıvıların, gazların veya tozların bulunduğunu patlama tehlikesi olan yer ve mekânlarda aletinizle çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına veya yanmasına neden olan kıvılcımlar çıkarırlar. c) Elektrikli el aletinizle çalışırken çocukları ve başkalarını çalışma alanınızın uzağında tutun. Yakınınızda bulunan kişiler dikkatinizi dağıtabilir ve bu da alet üzerindeki kontrolünüzü kaybetmenize neden olabilir. 2) ELEKTRİKSEL GÜVENLİK a) Aletinizin bağlantı fişi prize uymalıdır. Fişi hiçbir şekilde değiştirmeyin. Koruyucu topraklamalı aletlerle adaptörlü fiş kullanmayın. Değiştirilmemiş, orijinal fiş ve uygun prizler elektrik çarpma tehlikesini azaltır. b) Borular, kalorifer tesisatı, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Eğer bedeniniz topraklanacak olursa yüksek bir elektrik çarpma tehlikesi ortaya çıkar. c) Aletinizi yağmur ve nemden koruyun. Elektrikli el aletinin içine suyun sızması elektrik çarpma tehlikesini yükseltir. d) Kabloyu kendi amacı dışında kullanmayın; örneğin aleti kablodan tutarak taşımayın, aleti kablo ile asmayın veya kablodan çekerek fişi prizden çıkarmayın. Kabloyu aşırı sıcaktan, yağlardan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini yükseltir. e) Elektrikli el aletinizle açık havada çalışırken mutlaka açık havada kullanılmaya müsaadeli uzatma kablosu kullanın. Açık havada kullanılmaya uygun ve müsaadeli uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. f) Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka toprak kaçağı devre kesicisi kullanın. Toprak kaçağı devre kesicisi kullanımı elektrik çarpma tehlikesini azaltır. 3) KİŞİLERİN GÜVENLİĞİ a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli el aletinizle çalışırken makul hareket

edin. Yorgunsanız, hap, ilaç veya alkol almışsanız aletinizi kullanmayın. Aletinizi kullanırken bir anlık dikkatsizliğiniz ciddi yaralanmalara yol açabilir. Daima kişisel korunma donanımları ve bir koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak kullanacağınız toz maskesi, kaymayan sağlam iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi kişisel korunma donanımlarını kullanmanız yaralanma tehlikesini büyük ölçüde azaltır. Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı durumda olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize sokarsanız kazalara neden olabilirsiniz. Aleti çalıştırmadan önce ayar aletlerini veya tornavidaları aletten uzaklaştırın. Dönen alet parçasına temas halinde bulunan bir uç veya anahtar yaralanmalara neden olabilir. Kendinize çok fazla güvenmeyin. Duruşunuzun güvenli olmasına dikkat edin ve daima dengenizi koruyun. Bu sayede aletinizi beklenmedik durumlarda daha iyi kontrol edersiniz. Uygun iş giysileri giyin. Çalışırken çok bol giysiler giymeyin ve takı takmayın. Saçlarınızı, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, takılar veya uzun saçlar aletin hareketli parçaları tarafından tutulabilir. Aletinize toz emme donanımı ve toz tutma donanımı takılabiliyorsa, bunların bağlı olup olmadığını ve doğru işlev görüp görmediklerini kontrol edin. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır. ELEKTRİKLİ EL ALETLERİYLE DİKKATLİ ÇALIŞMAK VE ALETİ DOĞRU KULLANMAK Aletinizi aşırı ölçüde zorlamayın. İşinize uygun elektrikli el aletini kullanın. Uygun elektrikli el aleti ile belirtilen performans alanında daha iyi ve daha güvenli çalışırsınız. Açma/kapama şalteri arızalı olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılması gerekir. Alette bir ayarlama işlemine başlamadan ve/veya aküyü çıkarmadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, aletin kontrolünüz dışında ve istenmeden çalışmasını önler. Kullanım dışında iken elektrikli el aletinizi çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu güvenlik talimatını okumayan kişilerin aleti kullanmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldıkları takdirde elektrikli el aletleri tehlikeli olabilirler. Aletinizin bakımını özenle yapın. Aletin hareketli parçalarının kusursuz işlev görüp görmediklerini ve sıkışmadıklarını, parçaların kırık veya hasarlı olup olmadıklarını kontrol edin, aksi takdirde alet işlevini tam olarak yerine getiremez. Aletinizi kullanmadan önce hasarlı parçaları onartın. Birçok iş kazası aletlerin kötü ve yetersiz bakımından kaynaklanır. Kesici uçları keskin ve temiz tutun. İyi bakım görmüş kesici uçlar daha ender sıkışırlar ve daha iyi yönlendirilirler.

Elektriksel veya mekaniksel hatalı çalısma durumunda aleti hemen kapatın ve fişi çekin • Eğer cihazı kullanırken kordon hasar görür yada kesilirse, kordona kesinlikle dokunmayınız ve derhal fişi çekiniz KULLANIMDAN SONRA • Aletinizi bırakıp gitmeden önce mutlaka kapatın ve döner parçaların tam olarak durmasını bekleyin

g) Elektrikli el aletlerini, aksesuarı, uçları ve benzerlerini bu güvenlik talimatına uygun olarak kullanın. Aletinizi kullanırken çalışma koşullarını ve yaptığınız işi daima dikkate alın. Elektrikli el aletlerini kendileri için öngörülen işlerin dışında kullanmak tehlikeli durumların ortaya çıkmasına neden olabilir. 5) SERVİS a) Aletinizi sadece uzman bir elemana ve orijinal yedek parçalar kullandırarak onartın. Böylelikle aletin güvenliğini korumuş olursunuz.

ZIMPARALARA İÇİN GÜVENLİK TALİMATI GENEL • Bu alet 16 yaşının altındaki kişiler tarafından kullanılmamalıdır • Bu alet sulu zımparalama işlerine uygun değildir • Kordon hasarlı iken cihazı kesinlikle kullanmayınız; uzman bir kişi tarafından değiştirtiniz • Bu aletle asbest içeren malzemeleri işlemeyin (asbest kanserojen bir madde kabul edilir) • İstediğiniz ayar değişikliklerini ve aksesuar değişikliklerini yapmadan önce mutlaka şebeke fişini prizden çekin AKSESUARLAR • SKIL sadece orjinal aksesuarlar kullanıldığında aletin düzgün çalışmasını garanti eder • Aşınmış, yırtılmış veya gözenekleri aşırı ölçüde dolmuş zımpara diskleri kullanmayın KULLANMADAN ÖNCE • Güç geriliminin, aletin özellik plakasında belirtilen voltaj değeriyle aynı olduğunu sık sık kontrol edin • İş parçasının vida, çivi ve benzeri malzeme tarafından hasar görmemesi için dikkatli olun; çalışmaya başlamadan önce bunları çıkartın • Tamamen kusursuz ve güvenli 16 Amp uzatma kabloları kullanın • Cihaz çalışırken gürültü seviyesi 85 dB(A) desibele kadar çıkabilir; kulak koruyucu kullanınız • Kurşun içeren boya, bazı ahşap türleri, mineral ve metal gibi malzemelerden çıkan toz zararlı olabilir (tozla temasta bulunulması veya solunması operatörde veya yakında bulunan kişilerde alerjik reaksiyonlara ve/ veya solunum yolu hastalıklarına neden olabilir); toz maskesi takın ve toz ekstraksiyon cihazıyla çalışın (bağlanabiliyorsa) • Bazı toz tipleri (örneğin meşe ve kayın ağacı tozu), bilhassa ahşap yenileme katkı maddeleriyle birlikte, karsinojenik olarak sınıflandırılır; toz maskesi takın ve toz ekstraksiyon cihazı ile çalışın (bağlanabiliyorsa) • Çalışmak istediğiniz malzemelerin, toz ile ilgili ulusal taleplerini takip ediniz • Koruyucu iş eldivenleri giyin, koruyucu gözlük, dar giysiler ve saç koruyucu (saçlarınız uzunsa) • Çalıştığınız parçayı sabitleyin (kıskaçlarla ya da mengeneyle sabitlenmiş bir iş parçası elle tutulan işten daha güvenilirdir) • Metalleri zımparalarken sırasında kıvılcımlar oluşur; toz torbası kullanmayın ve diğer çalışanları ve yanıcı malzemeleri çalışma alanınızdan uzak tutunuz KULLANIM SIRASINDA • Kabloyu her zaman aletin hareketli parçalarından uzak tutun; kabloyu arka tarafta araçtan uzakta bulundurun • Hareket halindeki zımpara diskini dokunmayın

Zımpara tablası -- aleti hiçbir zaman zımpara tablası A olmadan çalıştırmayın !! hasar gören zımpara tablasını hemen değiştirin (4 tabla somunu B gevşetilir ve sıkılır) !! zımpara tablasını çıkarmadan önce şebeke bağlantı kablosu fişini prizden çekin Zımpara kâğıdı tespiti 4 -- C VELCRO zımpara kâğıdını gösterilen şekilde takın -- eğer gerekiyorsa önceden zımpara tablasını temizleyin !! zımpara kâğıdının delikleri zımpara levhasının deliklerine uymalıdır !! toz emdirme için delikli zımpara kâğıtlarına ihtiyacınız vardır !! aşınmış zımpara kâğıtlarını zamanında yenileyin Toz emme 5 -- toz torbasının D düzenli olarak temizlenmesi toz tutma kapasitesini optimal düzeyde tutar Elektrik süpürgesi kullanırken -- düğmeyi E sola iterek toz torbasını D çıkarın ve toz torbasını D geriye doğru çekerken düğmeyi aynı konumda tutun -- üzerine emme elektrik süpürgesinin hortumunu adaptörü F takın !! metalleri zımparalarken toz torbası/elektirik süpürgesini kullanmayın Toz seviyesi göstergesi 6 -- gösterge G KIRMIZI iken toz kutusunu D boşaltın -- gösterge G sadece alet açıkken çalışır -- daha düşük kumlama hızı ayarlarında toz seviyesi göstergesinin çalışmayabileceğini unutmayın (7455) Açma / kapama şalteri -- aleti açık/kapalı konuma H 2 şalterini ileriye/geriye getirerek çalıştırabilirsiniz !! aletin zımparalama yüzeyi iş parçasına temas etmeden önce aletin çalıştırılması gerekir !! alet açılınca ortaya çıkacak ani sarsıntıya dikkat edin !! aleti kapatmadan önce iş parçası üzerinden kaldırın Hız kontrolü 7 (7455) Çeşitli malzemelerde optimal zımpara sonucu için -- tespit düğmesi J 2 yardımı ile istediğiniz zımpara hızını ayarlayabilirsiniz -- çalışma hızı zımpara kâğıdının kum kalınlığına uyarlanmalıdır -- çalışmaya başlamadan önce bir deney malzemesi üzerinde optimal hızı ve kum kalınlığını kontrol edin Aletin tutulması ve kullanılması 8 !! çalışma esnasında, aleti daima gri renkli bölge(ler)den tutun(uz) -- aleti zımparalanan yüzeye paralel olarak tutun ve dairesel hareketlerle çalışın

-- alete çok fazla baskı uygulamayın, bırakın alet sizin için çalışsın -- aletin yüzeye olan paralelliğini bozmayın, aksi takdirde işlenen yüzeyde istenmeyen zımpara izleri oluşur -- havalandırma yuvalarını K 2 açık tutun Zımparalama -- zımparalamada, kazıdığınız malzeme miktarını belirleyen unsurlar, zımpara kağıdı seçimi, önceden seçilmiş zımparalama hızı ve uygulanan basınç kuvvetidir !! çalışırken aşırı ölçüde basınç uygulama yüksek bir zımpara performansı sağlamaz, tam tersine zımpara aletinin ve zımpara kağıdının önemli ölçüde yıpranmasına neden olur !! ayın zımpara kağıdını ile hiçbir zaman hem tahta, hem de metalleri zımparalamayın

En uygun kum kalınlığı (ve hız) için numaralı tabloya 9 başvurulabilir !! başlanğıçta daima bir deneme parçası üzerinde deneme yapın Daha fazla ipucu için www.skil.com sitesini gezin Bu alet profesyonel kullanıma yönelik değildir Aleti ve kablosunu daima temiz tutun (özellikle havalandırma yuvalarını K 2) -- yapışan zımpara tozunu bir fırça ile temizleyin !! temizlemeden önce, cihazın fişini prizden çekin Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen aleti arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır -- aleti ambalajıyla birlikte satın alma belgenizide ekleyerek satıcınıza veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www.skil.com adresinde listelenmiştir)

Elektrikli aletlerini, aksesuarları ve ambalajları evdeki çöp kutusuna atmayınız (sadece AB ülkeleri için) -- kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir -- sembol q size bunu anımsatmalıdır

GÜRÜLTÜ/TİTREŞIM • Ölçülen EN 60745 göre ses basıncı bu makinanın seviyesi 82 dB(A) ve çalışma sırasındaki gürültü 93 dB(A) (standart sapma: 3 dB), ve titreşim 7,8 m/s² (üç yönün vektör toplamı; tolerans K = 1,5 m/s²) • Titreşim emisyon seviyesi EN 60745'te sunulan standart teste göre ölçülmüştür; bu seviye, bir aleti bir başkasıyla karşılaştırmak amacıyla ve aletin söz konusu uygulamalarda kullanılması sırasında titreşime maruz kalma derecesinin ön değerlendirmesi olarak kullanılabilir -- aletin farklı uygulamalar için veya farklı ya da bakımı yetersiz yapılmış aksesuarlarla kullanılması, maruz kalma seviyesini belirgin biçimde artırabilir -- aletin kapalı olduğu veya çalıştığı ancak gerçek anlamda iş yapmadığı zamanlarda, maruz kalma seviyesi belirgin biçimde azalabilir !! aletin ve aksesuarlarının bakımını yaparak, ellerinizi sıcak tutarak ve iş modellerinizi düzenleyerek kendinizi titreşimin etkilerinden koruyun

Teknik belgelerin bulunduğu merkez: SKIL Europe

BV (PT-SEU/ENG1), 4825 BD Breda, NL Eksantrik zımpara 7445/7455 Teknik veriler 1 Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan ürünün aşağıdaki norm veya normatif belgelere uygunluğunu beyan ederiz: EN 60745, EN 61000, EN 55014 yönetmelik hükümleri uyarınca 2014/30/EU, 2006/42/EG, 2011/65/EU
