BEDIENUNGSANLEITUNG XL 300 SKIL

Exzenterschleifer7445/7455

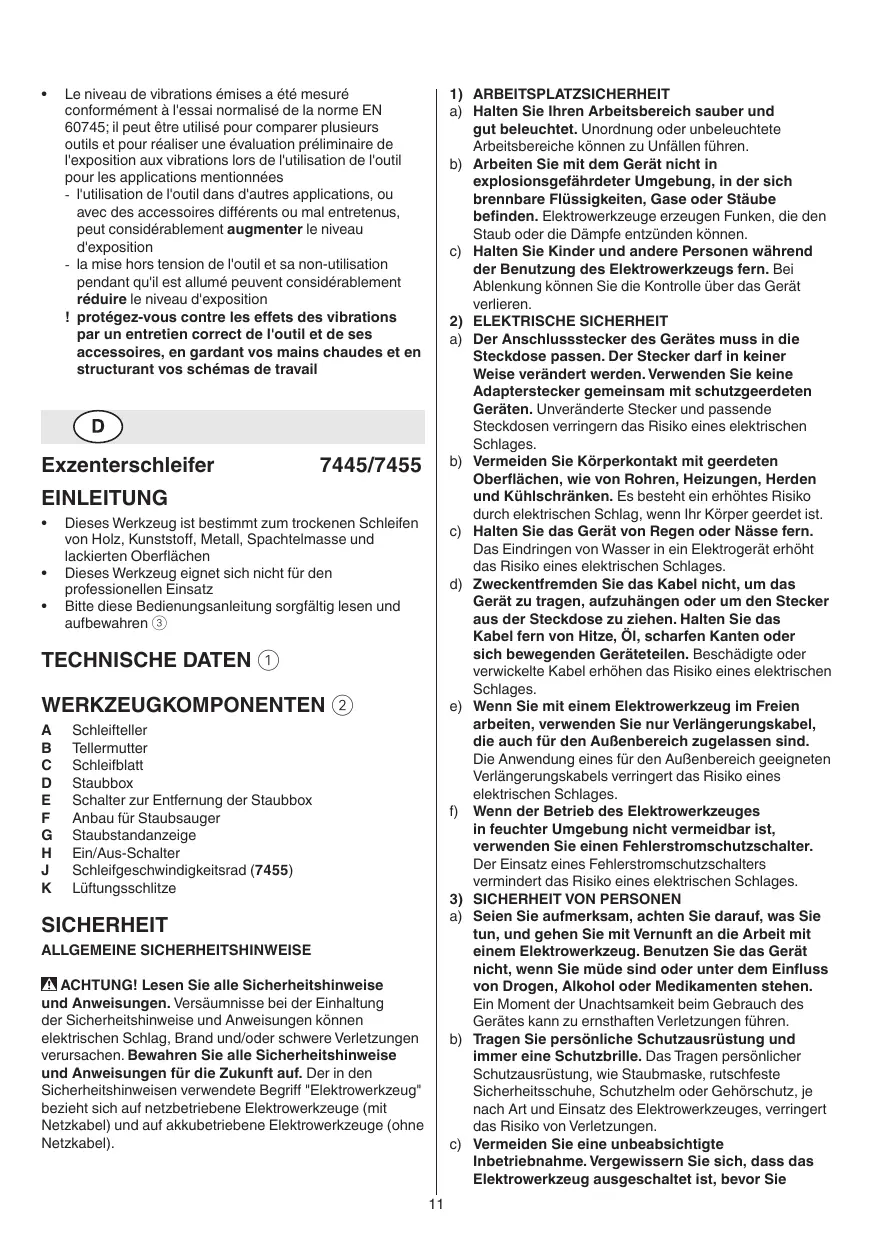

Exzenterschleifer EINLEITUNG • • •

Dieses Werkzeug ist bestimmt zum trockenen Schleifen von Holz, Kunststoff, Metall, Spachtelmasse und lackierten Oberflächen Dieses Werkzeug eignet sich nicht für den professionellen Einsatz Bitte diese Bedienungsanleitung sorgfältig lesen und aufbewahren 3

TECHNISCHE DATEN 1 WERKZEUGKOMPONENTEN 2 A  Schleifteller B  Tellermutter C  Schleifblatt D  Staubbox E  Schalter zur Entfernung der Staubbox F   Anbau für Staubsauger G  Staubstandanzeige H  Ein/Aus-Schalter J   Schleifgeschwindigkeitsrad (7455) K  Lüftungsschlitze

SICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). 11

1) ARBEITSPLATZSICHERHEIT a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. 2) ELEKTRISCHE SICHERHEIT a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. 3) SICHERHEIT VON PERSONEN a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie

es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringert Gefährdungen durch Staub. SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. 5) SERVICE a) Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt. SICHERHEITSHINWEISE FÜR SCHLEIFER ALLGEMEINES • Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre sein • Dieses Werkzeug ist für Naßschleifen nicht geeignet • Werkzeug nicht weiter verwenden, wenn das Kabel beschädigt ist; lassen Sie dieses von einem anerkannten Elektrofachmann ersetzen • Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserregend) • Ziehen Sie grundsätzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehörwechsel vornehmen ZUBEHÖR • SKIL kann nur dann die einwandfreie Funktion des Werkzeuges zusichern, wenn Original-Zubehör verwendet wird • Verwenden Sie verschlissene, eingerissene oder stark zugesetzte Schleifscheibe nicht weiter VOR DER ANWENDUNG • Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Werkzeuges angegebenen Spannung übereinstimmt • Beschädigungen durch Schrauben, Nägel und ähnliches an Ihrem Werkstück vermelden; diese vor Arbeitsbeginn entfernen • Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat • Der Geräuschpegel beim Arbeiten kann 85 dB(A) überschreiten; Gehörschutz tragen • Staub von Materialien wie Farbe, die Blei enthält, einigen Holzarten, Mineralien und Metall kann schädlich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder Atemwegskrankheiten beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann • Bestimmte Arten von Staub sind als karzinogen klassifiziert (beispielsweise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung; tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann • Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gültigen nationalen Staubschutzvorgaben • Tragen Sie Schutzhandschuhe, Schutzbrille, enganliegende Kleidung und Haarschutz (bei langen Haaren) • Sichern Sie das Werkstück (ein mit 12

Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit der Hand) • Beim Schleifen von Metall entstehen Funken; verwenden Sie die Staubbox nicht und halten Sie andere Personen sowie brennbare Materialien von Ihrem Arbeitsbereich fern WÄHREND DER ANWENDUNG • Das Kabel immer von umlaufenden Teilen des Werkzeuges fernhalten; das Kabel nach hinten vom Werkzeug weg führen • Nicht mit der laufenden Schleifscheibe in Berührung kommen • Bei elektrischer oder mechanischer Fehlfunktion das Werkzeug sofort ausschalten und den Netzstecker ziehen • Wird bei der Arbeit das Kabel beschädigt oder durchtrennt, Kabel nicht berühren, sondern sofort den Netzstecker ziehen NACH DER ANWENDUNG • Sobald Sie sich von Ihrem Werkzeug entfernen, sollte dieses ausgeschaltet werden und die sich bewegenden Teile vollkommen zum Stillstand gekommen sein

Schleifteller -- auf keinen Fall Werkzeug ohne Schleifteller A in Betrieb nehmen !! beschädigte Schleifteller sofort ersetzen (4 Tellermutter B lösen/festziehen) !! vor Entfernen des Schleiftellers Netzstecker ziehen Schleifpapierbefestigung 4 -- VELCRO-Schleifpapier C wie dargestellt befestigen -- falls nötig, Schleifteller zuerst säubern !! die Löcher im Schleifpapier sollten mit denen der Schleifplatte übereinstimmen !! für die Staubabsaugung brauchen Sie gelochtes Schleifpapier !! abgenutztes Schleifpapier rechtzeitig erneuern Staubabsaugung 5 -- regelmäßige Entleerung der Staubbox D sorgt für optimale Staubaufnahme Wenn Staubsauger benutzt wird -- Staubbox D durch Drücken des Schalters E nach links und Halten des Schalters sowie gleichzeitigem Ziehen der Staubbox D nach hinten entfernen -- Staubsaugerschlauch auf Anbau F stecken !! Staubbox/Staubsauger nicht beim Schleifen von Metall verwenden Staubstandanzeige 6 -- Staubbox D leeren, wenn die Anzeige G ROT wird -- Anzeige G funktioniert nur, wenn das Gerät eingeschaltet ist -- bitte beachten Sie, dass die Funktion der Staubstandanzeige beim Schleifen mit niedrigen Geschwindigkeitseinstellungen nicht gewährleistet ist (7455) Ein/Aus-Schalter -- Werkzeug ein-/ausschalten durch Schalter H 2 nach vorn/rückwärts zu schieben !! bevor die Schleiffläche das Werkstück berührt, muß Ihr Werkzeug erst eingeschaltet werden !! beachten Sie den plötzlichen Ruck beim Einschalten des Werkzeuges

!! vor dem Ausschalten des Werkzeuges sollte dieses vom Werkstück abgenommen werden Drehzahlregelung 7 (7455) Für optimale Schleifergebnisse auf verschiedenen Materialien -- mit dem Rad J 2 können Sie die gewünschte Schleifgeschwindigkeit einstellen -- die Arbeitsgeschwindigkeit muß der Körnung des Schleifpapiers angepaßt werden -- probieren Sie vor Arbeitsbeginn die optimale Geschwindigkeit und Körnung an einem Probematerial aus Halten und Führen des Werkzeuges 8 !! Werkzeug beim Arbeiten immer am grauen Griffbereich fassen -- halten Sie Ihr Werkzeug parallel zu der bearbeitenden Oberfläche und führen Sie es in kreisförmigen Bewegungen oder in sich kreuzenden Mustern -- nicht zu viel Druck auf das Werkzeug ausüben; lassen Sie das Werkzeug für Sie arbeiten -- verkanten Sie das Werkzeug nicht, damit ungewollte Schleifspuren vermieden werden -- Lüftungsschlitze K 2 unbedeckt halten Schleifen -- die Abtragsleistung wird durch die Wahl des Schleifpapiers, die vorgewählte Schleifgeschwindigkeit und den Anpressdruck bestimmt !! eine Erhöhung des Anpressdruckes führt nicht zu einer höheren Schleifleistung, sondern zu stärkerem Verschleiß des Werkzeuges und des Schleifpapiers !! nie mit demselben Schleifpapier Holz und Metall bearbeiten

ANWENDUNGSHINWEISE •

Zum Wählen der optimalen Körnung (und Geschwindigkeit), kann die Tabelle 9 als Referenz benutzt werden !! immer zuerst an einem Probestück ausprobieren Für mehr Tips siehe www.skil.com

WARTUNG / SERVICE • •

Dieses Werkzeug eignet sich nicht für den professionellen Einsatz Halten Sie Werkzeug und Kabel immer sauber (insbesondere die Lüftungsschlitze K 2) -- anhaftenden Schleifstaub mit einem Pinsel entfernen !! Netzstecker vor dem Säubern ziehen Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für SKIL-Elektrowerkzeuge ausführen zu lassen -- das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die nächste SKILVertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)

Elektrowerkzeuge, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

-- gemäss Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden -- hieran soll Sie Symbol q erinnern

TECHNISCHE GEGEVENS 1 MACHINE-ELEMENTEN 2

-KONFORMITÄTSERKLÄRUNG

Exzenterschleifer 7445/7455 Technische Daten 1 Wir erklären in alleiniger Verantwortung, daß das unter “Technische Daten” beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745, EN 61000, EN 55014, gemäß den Bestimmungen der Richtlinien 2014/30/EU, 2006/42/EG, 2011/65/EU Technische Unterlagen bei: SKIL Europe BV (PT-SEU/

GERÄUSCH/VIBRATION • Gemessen gemäß EN 60745 beträgt der Schalldruckpegel dieses Gerätes 82 dB(A) und der Schalleistungspegel 93 dB(A) (Standardabweichung: 3 dB), und die Vibration 7,8 m/s² (Vektorsumme dreier Richtungen; Unsicherheit K = 1,5 m/s²) • Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke -- die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen -- Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern !! schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf
