MANUALE UTENTE XL 300 SKIL

A  Platorello B  Vite del platorello C  Foglio abrasivo D  Scatola della polvere E  Bottone per la rimozione della scatola della polvere F   Prolunga per aspirapolvere G  Indicatore del livello di polvere H  Interruttore di acceso/spento J   Rotella selezione velocità di levigatura (7455) K  Feritoie di ventilazione

Lixadeira excêntrica 7445/7455 Dados técnicos 1 Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745, EN 61000, EN 55014, conforme as disposições das directivas 2014/30/UE, 2006/42/CE, 2011/65/UE Processo técnico em: SKIL Europe BV (PT-SEU/ ENG1), 4825 BD Breda, NL Marijn van der Hoofden Operations & Engineering

SICUREZZA ISTRUZIONI GENERALI DI SICUREZZA ATTENZIONE! Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine "elettroutensile" utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

Olaf Dijkgraaf Approvals Manager

SKIL Europe BV, 4825 BD Breda, NL 19.09.2014 16.05.2013

Questo utensile serve per la smerigliatura a secco del legno, della plastica, di metallo, del riempimento e delle superfici verniciate Questo utensile non è inteso per un uso professionale Leggete e conservate questo manuale di istruzione 3

RUÍDO/VIBRAÇÕES • Medido segundo EN 60745 o nível de pressão acústica desta ferramenta é 82 dB(A) e o nível de potência acústica 93 dB(A) (espaço de erro: 3 dB), e a vibração 7,8 m/s² (soma de vectores de três direcções; incerteza K = 1,5 m/s²) • O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 60745; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas -- utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos deficientemente, pode aumentar significativamente o nível de exposição -- o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir significativamente o nível de exposição !! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho

1) SICUREZZA DELLA POSTAZIONE DI LAVORO a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas. c) Mantenere lontani i bambini ed altre persone durante l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull’utensile. 2) SICUREZZA ELETTRICA a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. 35

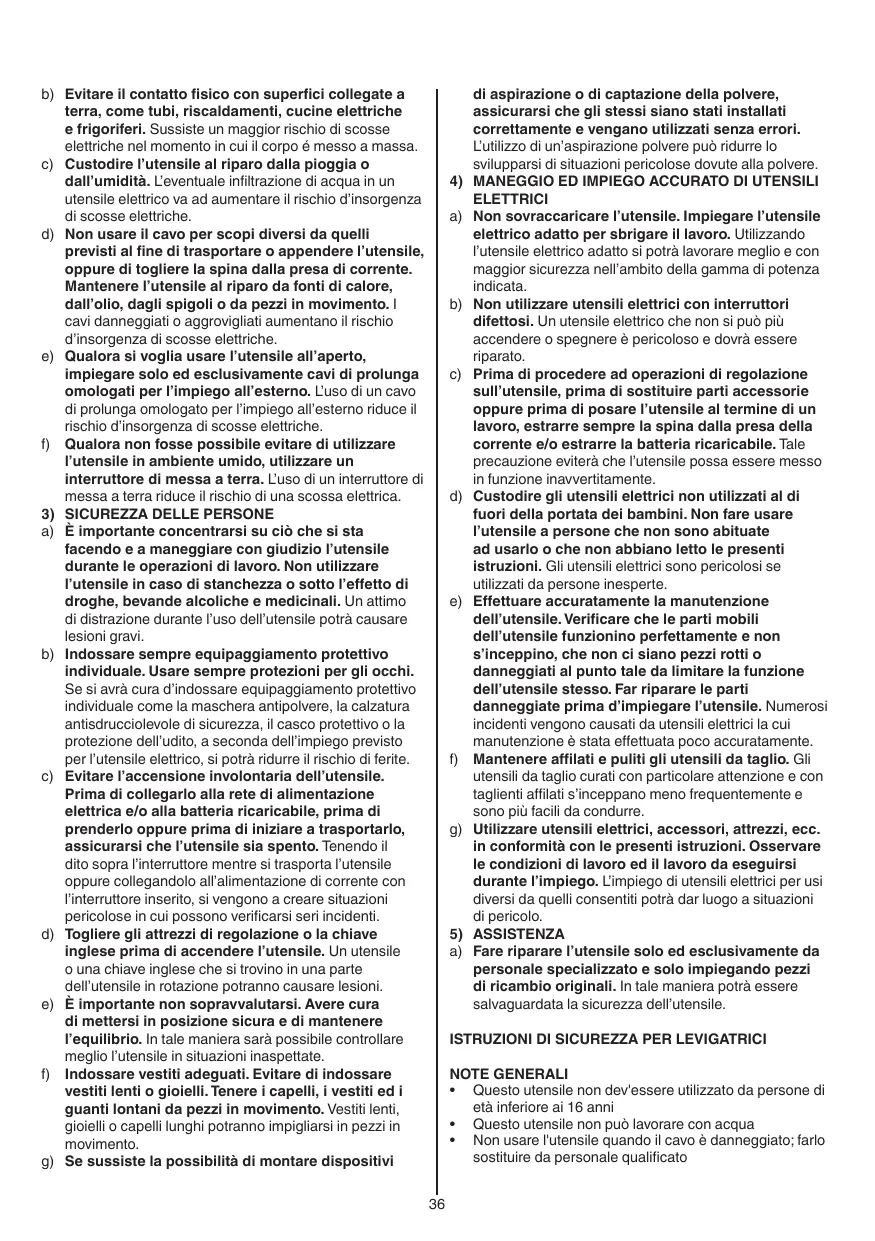

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo é messo a massa. c) Custodire l’utensile al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un utensile elettrico va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l’utensile, oppure di togliere la spina dalla presa di corrente. Mantenere l’utensile al riparo da fonti di calore, dall’olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’utensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’utensile in ambiente umido, utilizzare un interruttore di messa a terra. L’uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica. 3) SICUREZZA DELLE PERSONE a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’utensile durante le operazioni di lavoro. Non utilizzare l’utensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’utensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’utensile elettrico, si potrà ridurre il rischio di ferite. c) Evitare l’accensione involontaria dell’utensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’utensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’utensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’utensile. Un utensile o una chiave inglese che si trovino in una parte dell’utensile in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’utensile in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi

di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI Non sovraccaricare l’utensile. Impiegare l’utensile elettrico adatto per sbrigare il lavoro. Utilizzando l’utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. Prima di procedere ad operazioni di regolazione sull’utensile, prima di sostituire parti accessorie oppure prima di posare l’utensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’utensile possa essere messo in funzione inavvertitamente. Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l’utensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte. Effettuare accuratamente la manutenzione dell’utensile. Verificare che le parti mobili dell’utensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’utensile stesso. Far riparare le parti danneggiate prima d’impiegare l’utensile. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata poco accuratamente. Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. ASSISTENZA Fare riparare l’utensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’utensile.

ISTRUZIONI DI SICUREZZA PER LEVIGATRICI NOTE GENERALI • Questo utensile non dev'essere utilizzato da persone di età inferiore ai 16 anni • Questo utensile non può lavorare con acqua • Non usare l'utensile quando il cavo è danneggiato; farlo sostituire da personale qualificato 36

Non lavorare mai materiali contenenti amianto (l’amianto è ritenuto materiale cancerogeno) • Staccate sempre la spina dell'utensile prima di effettuare regolazioni o cambiare gli accessori ACCESSORI • La SKIL garantisce un perfetto funzionamento dell’utensile soltanto se vengono utilizzati accessori originali • Non continuare ad usare dischi usurati, stagliati oppure già troppo carichi di materiale levigato PRIMA DELL'USO • Controllare che la tensione dell'alimentazione sia la stessa di quella indicata sulla targhetta dell'utensile • Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione • Usare cavi di prolunga completamente srotolati e sicure con una capacità di 16 Amp • Durante le operazioni di lavoro il livello di rumorosità può superare 85 dB(A); utilizzare le cuffie di protezione • Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo possono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all'operatore o ad altre persone presenti sul posto); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento • Alcuni tipi di polvere sono classificati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento • Rispettare le istruzioni nazionali riguardanti l'estrazione della polvere per i materiali in lavorazione • Portare guanti protettivi, occhiali di protezione, abiti adatti ed aderenti al corpo e una protezione per i capelli (in caso di capelli lunghi) • Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se fissato con appositi dispositivi di serraggio o con una morsa e non tenendolo con la mano) • Nella levigatura del metallo vengono generate scintille; non utilizzare la scatola della polvere e allontanare altre persone e materiali infiammabili dall'area di lavoro DURANTE L'USO • Mantenere sempre il cavo distante dalle parti in movimento dell'utensile; spingere il cavo verso la parte posteriore, distante dall'utensile • Evitare di toccare il disco mentre questo si trova in movimento • Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l'utensile e staccate la spina • Se durante un’operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina dalla presa DOPO L'USO • Quando riponete l'utensile accertatevi che non ci siano parti in movimento e che il motore sia spento

Platorello -- non utilizzare mai l’utensile senza aver montato il platorello A

!! sostituire immediatamente i platorelli danneggiati (svitare/avvitare le 4 viti del platorello B) !! togliere la spina dalla corrente prima di rimuovere/montare il platorello Montaggio del foglio abrasivo 4 -- montare il foglio abrasivo di VELCRO C come illustrato -- prima di applicare il disco pulire, se necessario, il platorello !! i fori del foglio devono corrispondere ai fori della piastra !! per non ostacolare l’aspirazione impiegare solo foglio abrasivo perforato !! sostituire il foglio abrasivo consumato per tempo Aspirazione della polvere 5 -- svuotare regolarmente la scatola della polvere D per ottimale raccolta della polvere Per usare un aspirapolvere -- rimuovere la scatola della polvere D spingendo la rotella E verso sinistra, e mantendendola in tale posizione mentre si tira la scatola della polvere D all'indietro -- montate l’aspirapolvere sulla prolunga F !! non usare la scatola della polvere/l’aspirapolvere durante al smerigliatura del metallo Indicatore del livello di polvere 6 -- svuotare la scatola della polvere D quando l’indicatore G diventa ROSSO -- l'indicatore G funziona solo quando l'utensile è acceso -- da tener presente che il corretto funzionamento dell'indicatore del livello della polvere non è garantito con una sabbiatura eseguita a velocità inferiori (7455) Interruttore di acceso/spento -- attivate/disattivate l’utensile premendo in avanti/ indietro l’interruttore H 2 !! prima che la superficie levigante raggiunga il pezzo in lavorazione, l’utensile deve essere acceso !! attenzione all’impatto improvviso provocato dall’attivazione dell’utensile !! prima di spegnere l’utensile, dovreste sollevarlo dal pezzo di lavorazione Controllo della velocità 7 (7455) Per un risultato ottimale della levigatura su qualsiasi materiale -- regolando la rotella J 2 potrete scegliere la velocità di smerigliatura desiderata -- regolare sempre la velocità in base alla grana del disco abrasivo utilizzato -- prima di iniziare la lavorazione selezionare la giusta velocità facendo una prova su un materiale di scarto Tenuta e guida dell’utensile 8 !! durante la lavorazione, impugna l'utensile sempre in corrispondenza della(e) area(e) grigia(e) -- mantenere sempre l’utensile in posizione parallela alla superficie di lavoro muovendolo in senso circolare o incrociato -- non applicate una pressione eccessiva all'utensile; lasciate che sia l'utensile a lavorare per voi -- non inclinare l’utensile per evitare segni di levigatura non voluti -- tenere scoperte le feritoie di ventilazione K 2 Smerigliatura -- il rendimento della smerigliatura viene determinato

dalla scelta del foglio abrasivo, dalla velocità di smerigliatura preselezionata e dalla pressione di contatto !! un eccessivo aumento della pressione esercitata non comporta una più alta prestazione abrasiva ma provoca una maggiore usura dell’utensile e del foglio abrasivo !! mai eseguire lavorazioni con lo stesso foglio abrasivo su legno e su metallo

RUMOROSITÀ/VIBRAZIONE • Misurato in conformità al EN 60745 il livello di pressione acustica di questo utensile è 82 dB(A) ed il livello di potenza acustica 93 dB(A) (deviazione standard: 3 dB), e la vibrazione 7,8 m/s² (somma dei vettori in tre direzioni; incertezza K = 1,5 m/s²) • Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate -- se si utilizza l’utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente -- i momenti in cui l’utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione !! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro

Per determinare la grana (e la velocità) ottimale, la tabella 9 può essere usata come riferimento !! effettuate sempre una prova su un pezzo di materiale di scarto Per altri consigli consultare il sito www.skil.com

MANUTENZIONE / ASSISTENZA • •

Questo utensile non è inteso per un uso professionale Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione K 2) -- asportare con un pennello la polvere da levigatura che sia rimasta attaccata !! prima di pulire estrarre la spina dalla presa Se nonostante gli accurati procedimenti di produzione e di controllo l’utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL -- inviare l'utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

Excentercsiszoló BEVEZETÉS • • •

TUTELA DELL’AMBIENTE •

Non gettare l'utensile elettrico, gli accessori e l’imballaggio tra i rifiuti domestici (solo per paesi UE) -- secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici esausti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatibile -- il simbolo q vi ricorderà questo fatto quando dovrete eliminarle

SZERSZÁMGÉP ELEMEI 2

Levigatrice rotorbitale 7445/7455 Dati tecnici 1 Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei “Dati tecnici” è conforme alle seguenti normative ed ai relativi documenti: EN 60745, EN 61000, EN 55014 in base alle prescrizioni delle direttive 2014/30/UE, 2006/42/EG, 2011/65/UE Fascicolo tecnico presso: SKIL Europe BV (PT-SEU/
