Ürün tipi	Aspiratörlü mutfak davlumbazı
Marka	Franke
Model	FSMD508GY
Genişlik (mm)	598
Derinlik (mm)	280
Yükseklik (mm)	282
Hava çıkış çapı (mm)	120
Ocak ile minimum güvenlik mesafesi (mm)	650
Elektrik sınıfı	Sınıf I (topraklama zorunlu)
Elektrik beslemesi	220-240 V ~ 50/60 Hz (çift kutuplu anahtar ile)
Aydınlatma gücü	Belirtilmemiş (entegre lamba)
Hız sayısı	3 (minimum, orta, maksimum)
Kumanda tipi	Butonlar (L: ışık, M: motor, V: hızlar)
Tahliye tipi	Tahliyeli veya devridaimli versiyon
Yağ filtresi	Kendinden taşıyıcı metal, bulaşık makinesinde yıkanabilir (her 2 ayda bir)
Aktif karbon filtre	Yıkanamaz, her 3-4 ayda bir değiştirilmeli
Bakım	Nemli bez ve nötr deterjanla temizleyin
Malzeme	Belirtilmemiş (muhtemelen paslanmaz çelik)
Menşe ülke	Belirtilmemiş

Sık sorulan sorular - FSMD508GY FRANKE

Davlumbaz ile ocak arasındaki minimum güvenlik mesafesi nedir?

Minimum güvenlik mesafesi 650 mm'dir. Daha büyük bir mesafe gerektirebilecek gazlı ocağınızın talimatlarını kontrol edin.

Davlumbaz tahliyeli versiyonda nasıl kurulur?

Davlumbazı çıkış borusuna 120 mm çapında sert veya esnek bir boru ile bağlayın. Sıkma kelepçeleri kullanın. Varsa aktif karbon filtreleri çıkarın.

Davlumbaz devridaimli versiyonda nasıl kurulur?

Üstteki dolapta 125 mm'lik bir delik açın, davlumbaz ile verilen yönlendirilmiş ızgara arasına 120 mm'lik bir boru bağlayın. Aktif karbon filtrelerin yerinde olduğundan emin olun.

Kumanda butonları ve işlevleri nelerdir?

Butonlar: L aydınlatmayı açmak/kapatmak, M motoru açmak/kapatmak ve V 3 hızı (minimum, orta, maksimum) seçmek içindir.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde veya elde yıkanabilir. Yaklaşık her 2 ayda bir veya yoğun kullanımda daha sık temizleyin. Tekrar takmadan önce kurumaya bırakın.

Aktif karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre yıkanamaz veya yenilenemez. Her 3 ila 4 ayda bir veya yoğun kullanımda daha sık değiştirin. Yedek satın almak için satış sonrası servisle iletişime geçin.

Elektrik kesintisi veya arıza durumunda ne yapılmalı?

Herhangi bir müdahaleden önce cihazı fişten çekin veya devre kesiciyi kapatın. Filtreleri ve aydınlatmayı kontrol edin. Kablo hasarlıysa, yetkili bir profesyonel tarafından değiştirtin.

Davlumbaz gazlı cihazlarla kullanılabilir mi?

Evet, ancak yanma gazlarının geri tepmesini önlemek için odanın yeterli havalandırmasını sağlayın (maksimum negatif basınç 0,04 mbar). Dışarıya açılan bir açıklık önerilir.

Motor hızı nasıl ayarlanır?

3 hız arasında geçiş yapmak için V düğmesine basın: minimum (düşük buhar), orta (normal koşullar) ve maksimum (yüksek buhar emisyonu).

Davlumbazın aydınlatması değiştirilebilir mi?

Aydınlatma entegredir. Ampulü değiştirmek için soğumasını bekleyin, davlumbazı kapatın ve kılavuza bakın. Emin değilseniz Franke satış sonrası servisiyle iletişime geçin.

KULLANIM KILAVUZU FSMD508GY FRANKE

Kullanım ve montaj tallmatları

Davlumbaz

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz.

MONTAJ

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kısmı ve davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.)
• Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin.
• I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun.

Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.

• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).
• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişini sağlayan bir açıklık olmalıdır. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması

durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

- Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir.

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava deşarji ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın. Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir.
• Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın.

KULLANIM

• Davlumbaz mutfak kokularını gidermek adına ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar haricinde kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş asla bırakmayın.
• Ateş yoğunluğunu sadece tencere altında kalacak ve yanlardan taşmadığından emin olacak şekilde ayarlayın.
• Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, ateş alabilir.
• Davlumbaz altında flambe yapmayınız; yangın riski.
• Bu ev aleti, 8 yaş üstü çocuklar ve fiziksel, duyusal veya akli yetersizliği olan veya tecrübe ve bilgi eksikliği olan kişilerce bu kişilerin güvenliğinden sorumlu olan kişilerin gözetimi altında veya ev aletinin kullanımı ile ilgili talimatlar kendilerine verildiği durumlarda kullanılabilir. Çocuklar, ev aleti ile oynamamalıdır. Temizleme ve bakım gözetimde olmadıklarında çocuklarca yapılmayacaktır.

- “DIKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar ısınabilir.”

BAKIM

• Herhangi bir bakım işlemine başlamadan evvel ev aletini kapatın veya ana güç kaynağından fişini çekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi).
• Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.
• Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir.
• "Temizliğin talimatlara uygun olarak yapılmadığı durumlarda yangın riski vardır."
• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembolü, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

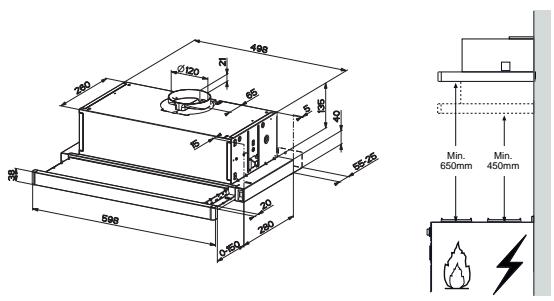

Boyutlar

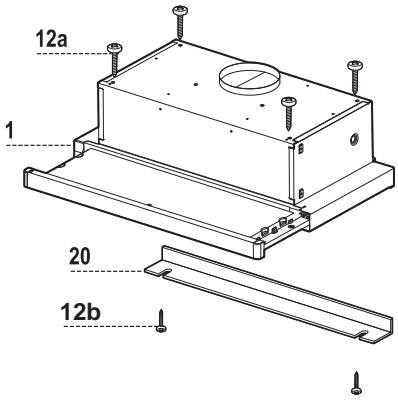

Parçalar

Ref.	Adedi	Ürünün
1	1	Davlumbaz gövdesi ile: Kontrol düğmeleri. Lamba, Üfleyici, Filtreler
8	1	Yönlendirmeli Hava Çıkış Izgarası
20	1	Kapatma elemanı

Ref. Adedi Montaj Parçaları

12a	4	Vidalar 4,2 x 44,4
12b	2	Vidalar 4,2 x 12,7
12e	2	Vidalar 2,9 x 12,7

Adedi malzeme
1	Kullanim Kilavuzu

Destek yüzeyinin delinmesi ve davlumbaz montajı

VIDALAR İLE MONTAJ

• Davlumbazın destek yüzeyi, desteklerin alt yüzünden 135 mm içeride olması gerekmektedir.
• Verilen kalıbı kullanmak sureti ile destekte ø 4,5 mm çapında bir delik açın.
• Verilen kalıbı kullanmak sureti ile destek yüzeyinde ø 125 mm çapında bir delik açın.
• Verilen 4 adet 12a (4,2 x 44,4) vida ile tespit edin.

GEÇMELİ TESPİT DÜZENEĞİ İLE MONTAJ

• Davlumbaz, geçmeli yan destekler vasıtası ile doğrudan desteklerin alt katına monte edilebilir.
• Desteklerin alt katına, belirtilen şekilde bir delik açın.
• Geçmeli yan destekleri takana kadar davlumbazı yerleştirin.
• Vf vidalarını alttan sıkıştırarak davlumbazı bloke edin.

Davlumbaz	45	50	55	60	70	80	90
L1	360	410	460	510	610	710	810

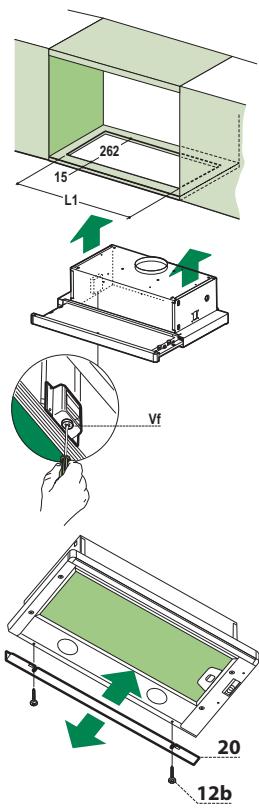

KAPATMA PROFILI

- Davlumbazın kenarı ile arka Duvarın arasındaki boşluk, bu amaç için verilen vidalar ile 20 profili uygulanmak sureti ile kapatılabilir 12b.

ASPIRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtrelerini çıkarınız.

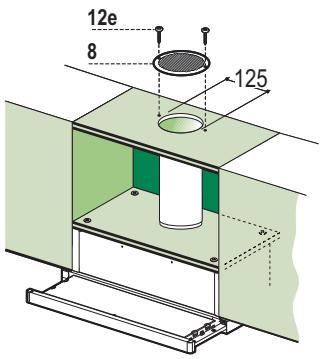

FİLTRELİ MODEL HAVA ÇIKIŞI

• Davlumbazın üzerinde eğer mevcut ise yerleşik bulunan ø 125 mm çapında bir delik açınız.
• Davlumbaz üzerindeki konsoldaki çıkış deliğine flanşı 120 mm çapında esnek ya da sert bir boru ile bağlayınız.
• Boruyu uygun özellikleri kelepçelerle sıkınız. Gereken malzeme cihaz donanımıyla birlikte verilmemiştir.
• Yönlendirmeli izgarayı 8 donanımdaki 2 adet vida ile 12e (2,9 x 9,5) çıkış noktasına sabitleyiniz.
• Aktif karbonlu koku filtrelerinin mevcut olduklarından emin olunuz.

ELEKTRİK BAĞLANTISI

• Davlumbazı, en az 3 mm kontak açıklığı olan çift kutuplu bir anahtar üzerinde şebeke cereyanına bağlayın.
• Davlumbaz ilk kez monte edildikten sonra, yürüyen arabanın, tamponda klik sesi duyulana kadar el ile açılması gerekmektedir.

Kumanda tablosu

L Işıklar Aydınlatma tesisatını açıp kapatır.

M Motor Hava çekme motorunu açıp kapatır.

V Hız Çalışma hızını belirler:

1. Az miktarda pişirme buharı olduğunda, sürekli ve özellikle sessiz bir hava devir daimine uygun minimum hız.

2. Hava emme gücü ve ses seviyesi arasındaki optimal orantı sayesinde kullanım şartlarının büyük bir kısmına uygun orta seviyede hız.

3. Uzun sürelerde de maksimum pişirme buharı emisyonlarını göğüslemeye uygun maksimum hız.

L Işıklar Aydınlatma tesisatını açıp kapatır.

M Motor Hava çekme motorunu açıp kapatır.

V Hız Çalışma hızını belirler:

1. Az miktarda pişirme buharı olduğunda, sürekli ve özellikle sessiz bir hava devir daimine uygun minimum hız.

2. Hava emme gücü ve ses seviyesi arasındaki optimal orantı sayesinde kullanım şartlarının büyük bir kısmına uygun orta seviyede hız.

Yağ filtreleri

MONTELİ METAL YAĞ FILTRELERİNİN TEMİZLİĞI

• Bulaşık makinesinde yıkanabilirler, 2 ayda bir veya özellikle yoğun kullanım söz konusu ise daha sık yıkanmalıdır.
• Emme arabasını çıkartın.
• Kancalarına bastırmak sureti ile filtreleri teker teker çıkartın.
• Filtreleri katlamadan yıkayın ve monte etmeden önce kurutun. (Zamanla filtre yüzeyinde meydana gelebilecek renk değişikliği filtrenin etkinliğinde kesinlikle bir azalmaya neden olmaz.)
• Kolu dışarıdan görülen tarafta kalacak şekilde yeniden monte edin.
• Emme arabasını kapatın.

Dikkat: Koku filtresini değiştirmeden önce ışıkları kapayın ve lambaların soğumasını bekleyin.

• Yıkanmazlar ve yeniden kullanılamazlar, yaklaşık her 4 ay kullanıldıktan sonra veya özellikle yoğun kullanım söz konusu ise değiştirilirler.
• Emme arabasını çıkartın.
• Yağ filtrelerini çıkartın.
• Kancalarından bastırarak koku filtresini aktif satüre karbondan çıkartın.
• Yeni filtreyi yuvasına takınız.
• Yağ filtresini yerine takın.
• Emme arabasını kapatın.

- Değiştirmek için Teknik Servisle bağlantı kurun ("Edinmek için teknik servisle bağlantı kurun").
