| ประเภทผลิตภัณฑ์ | สว่านกระแทก |
| ยี่ห้อ | บ๊อช |
| รุ่น | GSB 10 RE Professional |
| กำลังไฟฟ้าเข้าที่กำหนด | 500 วัตต์ |
| กำลังไฟฟ้าขาออก | 250 วัตต์ |
| ความเร็วรอบขณะไม่มีโหลด | 0 – 2 600 รอบ/นาที |
| ความเร็วรอบสูงสุดภายใต้โหลด | 1 610 รอบ/นาที |
| ความถี่กระแทกขณะไม่มีโหลด | 41 600 ครั้ง/นาที |
| แรงบิดที่กำหนด | 1.5 นิวตันเมตร |
| เส้นผ่านศูนย์กลางเจาะสูงสุด (คอนกรีต) | 10 มม. |
| เส้นผ่านศูนย์กลางเจาะสูงสุด (เหล็ก) | 8 มม. |
| เส้นผ่านศูนย์กลางเจาะสูงสุด (ไม้) | 20 มม. |
| ช่วงการจับยึดของหัวจับ | 1.5 – 10 มม. |
| น้ำหนักตามมาตรฐาน EPTA | 1.5 กก. |
| แรงดันไฟฟ้าที่กำหนด | 230 โวลต์ |
| ระดับการป้องกัน | IP20 |
| ประเภทหัวจับ | หัวจับอัตโนมัติ (ไม่ต้องใช้ประแจ) |
| ฟังก์ชันหลัก | เจาะ, เจาะกระแทก, ขันสกรู, หมุนกลับซ้าย/ขวา, ความเร็วปรับได้ |
| อุปกรณ์ที่รวมมา | ด้ามจับเสริม, ตัวหยุดความลึก, หัวจับอัตโนมัติ |
| การบำรุงรักษาและทำความสะอาด | ถอดปลั๊กก่อนทำความสะอาด; ทำความสะอาดช่องระบายอากาศ; มอบหมายให้บ๊อชหรือศูนย์บริการที่ได้รับอนุญาตเปลี่ยนสายไฟ |
| อะไหล่และการซ่อมแซม | อะไหล่มีจำหน่ายผ่านศูนย์บริการหลังการขายของบ๊อช; เครื่องมือสามารถซ่อมได้ |
| ข้อมูลทั่วไป | คู่มือการใช้งานมีหลายภาษา; การรับประกันจากผู้ผลิต |
คำถามที่พบบ่อย - GSB 10 RE Professional BOSCH
คำถามของผู้ใช้เกี่ยวกับ GSB 10 RE Professional BOSCH
0 คำถาม เกี่ยวกับอุปกรณ์นี้ ตอบคำถามที่คุณรู้หรือถามของคุณเอง
ถามคำถามใหม่เกี่ยวกับอุปกรณ์นี้
ดาวน์โหลดคำแนะนำสำหรับ สว่าน ในรูปแบบ PDF ฟรี! ค้นหาคู่มือของคุณ GSB 10 RE Professional - BOSCH และนำอุปกรณ์อิเล็กทรอนิกส์ของคุณกลับมาใช้งาน ในหน้านี้มีเผยแพร่เอกสารทั้งหมดที่จำเป็นสำหรับการใช้งานอุปกรณ์ของคุณ GSB 10 RE Professional ของแบรนด์ BOSCH.
คู่มือผู้ใช้ GSB 10 RE Professional BOSCH
คู่มือการใช้งานฉบับ

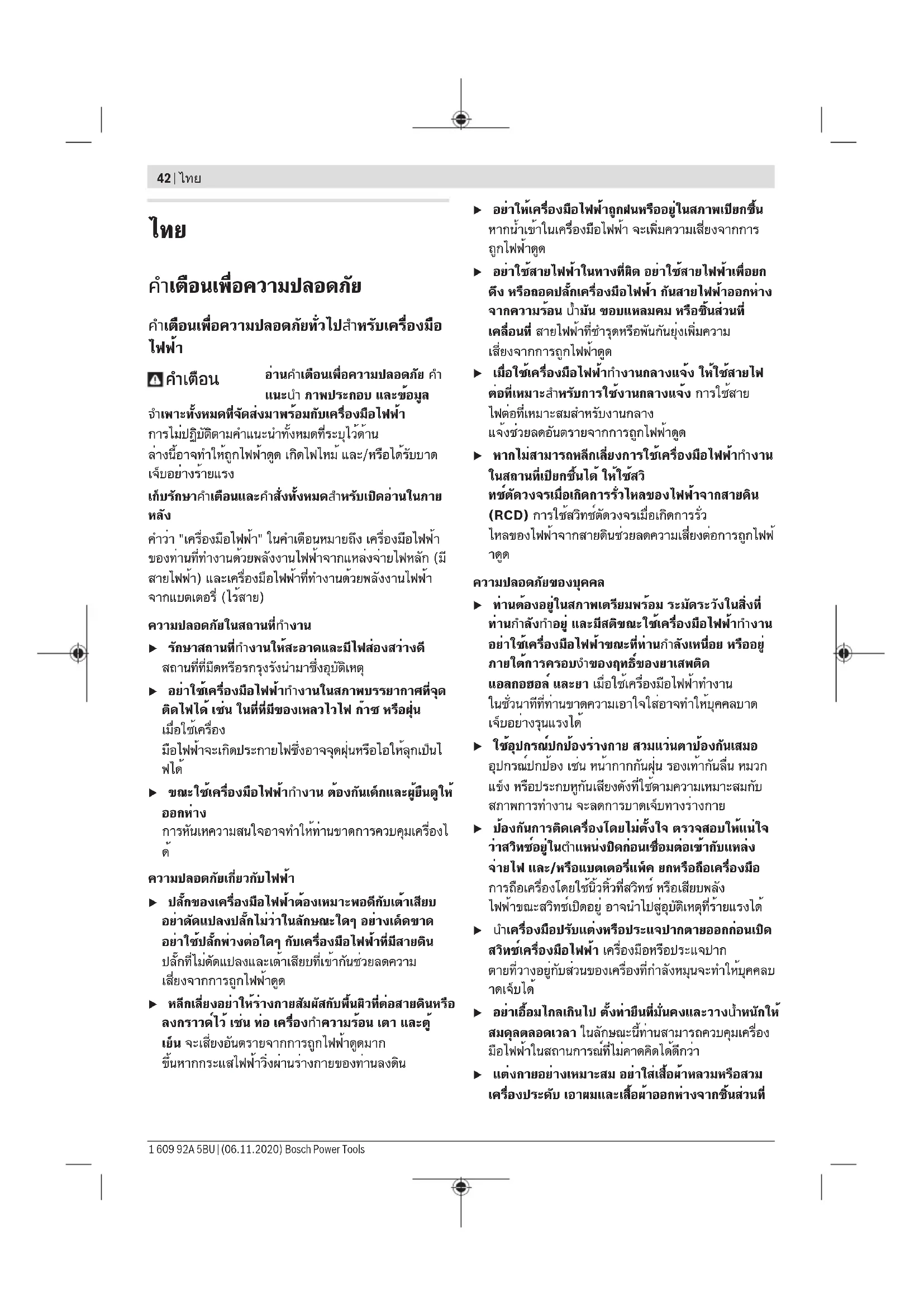

คำเตือนเพื่อความปลอดภัย
คำเตือนเพื่อความปลอดภัยทั่วไปสำหรับเครื่องมือไฟฟ้า
คำเตือน
อ่านคำเตือนเพื่อความปลอดภัย คำแนะนำ ภาพประกอบ และข้อมูล
จำเพาะทั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า การไม่ปฏิบัติตามคำแนะนำทั้งหมดที่ระบุไว้ด้านล่างนี้อาจทำให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง
เก็บรักษาคำเตือนและคำสั่งทั้งหมดไว้สำหรับเปิดอ่านในภายหลัง
คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้าของท่านที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มีสายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไร้สาย)
ความปลอดภัยในสถานที่ทำงาน
▶ รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่มีดหรือรกรุงรังนำมาซึ่งอุบัติเหตุ ▶ อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุดติดไฟได้ เช่น ในที่ที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น เมื่อใช้เครื่องมือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอไหม้เป็นไฟได้
▶ ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้ออกห่าง การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องได้
ความปลอดภัยเกี่ยวกับไฟฟ้า
▶ ปลั๊กของเครื่องมือไฟฟ้าต้องเหมาะสมพอดีกับเต้าเสียบ อย่าดัดแปลงปลั๊กไม่ว่าในลักษณะใดๆ อย่างเด็ดขาด อย่าใช้ปลั๊กพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความเสี่ยงจากการถูกไฟฟ้าดูด
▶ หลีกเลี่ยงอย่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือลงกราวด์ไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมากขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน
▶ อย่าให้เครื่องมือไฟฟ้าสัมผัสหรืออยู่ในสภาพเปียกชื้น หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด
▶ อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า กันสายไฟฟ้าออกห่างจากความร้อน น้ำมัน ขอบคม หรือชิ้นส่วนที่เคลื่อนที่ สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด
▶ เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟต่อที่เหมาะสมสำหรับการใช้งานกลางแจ้ง การใช้สายไฟต่อที่เหมาะสมสำหรับงานกลางแจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด
▶ หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงานในสถานที่เปียกชื้นได้ ให้ใช้สวิตช์ตัววงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใช้สวิตช์ตัววงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้าดูด
ความปลอดภัยของบุคคล
▶ ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่ท่านกำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่ภายใต้การครอบงำของฤทธิ์ของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในช่วงเวลาที่ท่านขาดความเอาใจใส่อาจทำให้บุคคลบาดเจ็บอย่างรุนแรงได้
ใช้อุปกรณ์ปกป้องร่างกาย รวมถึงแว่นตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวกแข็ง หรือที่อุดหูกันเสียง ที่ใช้ตามความเหมาะสมกับสภาพการทำงาน จะลดการบาดเจ็บทางร่างกาย
ป้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจว่าสวิตช์อยู่ในตำแหน่งปิดก่อนเชื่อมต่อเข้ากับแหล่งจ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วที่สวิตช์ หรือเสียบปลั๊กไฟฟ้าขณะที่สวิตช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้
นำเครื่องมือปรับแต่งหรือประแจปากตายออกก่อนเปิดสวิตช์เครื่องมือไฟฟ้า เครื่องมือหรือประแจปากตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบาดเจ็บได้
อย่าเอื้อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่องมือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า
▶ แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวมหรือรวมเครื่องประดับ เอาผมและเสื้อผ้าออกห่างจากชิ้นส่วนที่
เคลื่อนที่ เสื้อผ้าหลวม เครื่องประดับ และผมยาวอาจเข้าไปติดในชิ้นส่วนที่เคลื่อนที่
▶ หากเครื่องมือไฟฟ้ามีข้อต่อเชื่อมกับเครื่องดูดฝุ่นหรือเครื่องเก็บผง ให้ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและใช้งานอย่างถูกต้อง การใช้อุปกรณ์ดูดฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้ ▶ เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย อย่าให้ความคุ้นเคยทำให้ท่านเกิดความประมาทและละเลยกฎเกณฑ์ด้านความปลอดภัยในการใช้งานเครื่อง การทำงานอย่างไม่ระมัดระวังอาจทำให้เกิดการบาดเจ็บอย่างร้ายแรงภายในเสี้ยววินาที
การใช้และการดูแลรักษาเครื่องมือไฟฟ้า
▶ อย่าใช้แรงกับเครื่องมือไฟฟ้าเกินควร ใช้เครื่องมือไฟฟ้าที่ถูกต้องตรงตามลักษณะงาน เครื่องมือไฟฟ้าที่ถูกต้องจะทำงานได้ดีกว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้ ▶ อย่าใช้เครื่องมือไฟฟ้าถ้าสวิตช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิตช์ได้ เป็นเครื่องมือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม ▶ ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บเครื่องเข้าที่ ต้องถอดปลั๊กออกจากแหล่งจ่ายไฟ และ/หรือถอดแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้าหากถอดออกได้ มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความเสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ ▶ เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับเครื่องหรือบุคคลที่ไม่ได้อ่านคำแนะนำเหล่านี้ใช้เครื่องมือไฟฟ้า เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ใช้ที่ไม่ได้รับการฝึกฝน ▶ บำรุงรักษาเครื่องมือไฟฟ้าและอุปกรณ์ประกอบ ตรวจสอบชิ้นส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือไม่ ตรวจหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุดต้องส่งเครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ ▶ รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีขอบตัดแหลมคมอย่างถูกต้อง จะสามารถตัดได้ลื่นไม่ติดขัดและควบคุมได้ง่ายกว่า ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปกรณ์อื่นๆ ตรงตามคำแนะนำเหล่านี้ โดยคำนึงถึงเงื่อนไขการทำงานและงานที่จะทำ การใช้เครื่อง
มือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้
▶ ดูแลด้ามจับและพื้นผิวจับให้แห้ง สะอาด และปราศจากคราบน้ำมันและจาระบี ด้ามจับและพื้นผิวจับที่ลื่นทำให้หยิบจับได้ไม่ปลอดภัย และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด
การบริการ
▶ ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่างซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือนกันเท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่องมือไฟฟ้าอยู่ในสภาพที่ปลอดภัย
คำเตือนเพื่อความปลอดภัยสำหรับสว่าน
คำเตือนเพื่อความปลอดภัยสำหรับการทำงานทั้งหมด
- สวมอุปกรณ์ป้องกันหูเมื่อเจาะกระแทก การรับฟัง
- เสียงดังอาจทำให้สูญเสียการได้ยิน
- ใช้ด้ามจับเพิ่ม การสูญเสียการควบคุมอาจทำให้บุคคลได้รับ
- บาดเจ็บ ▶ เมื่อทำงานในบริเวณที่อุปกรณ์ตัดหรือสกรูอาจสัมผัสสายไฟฟ้าที่ซ่อนอยู่หรือสายไฟฟ้าของตัวเครื่องเอง ต้องจับเครื่องมือไฟฟ้าตรงพื้นผิวจับที่หุ้มฉนวน หากอุปกรณ์ตัดหรือสกรูสัมผัสสายที่ “มีกระแสไฟฟ้า” ไหลผ่าน จะทำให้ชิ้นส่วนโลหะที่ไม่มีการป้องกันของเครื่องมือไฟฟ้าเกิด “มีกระแสไฟฟ้า” ด้วย และส่งผลให้ผู้ใช้งานเครื่องถูกไฟฟ้าดูดได้
คำเตือนเพื่อความปลอดภัยเมื่อใช้ดอกสว่านยาว
▶ อย่าทำงานด้วยความเร็วที่สูงกว่าอัตราความเร็วสูงสุดของดอกสว่าน ที่ความเร็วที่สูงกว่า ดอกสว่านอาจโค้งงอเมื่อปล่อยให้หมุนอย่างอิสระโดยไม่สัมผัสชิ้นงาน และส่งผลให้ได้รับบาดเจ็บทางร่างกาย ▶ เริ่มต้นเจาะด้วยความเร็วต่ำและให้ปลายดอกสว่านสัมผัสชิ้นงานเสมอ ที่ความเร็วที่สูงกว่า ดอกสว่านอาจโค้งงอเมื่อปล่อยให้หมุนอย่างอิสระโดยไม่สัมผัสชิ้นงาน และส่งผลให้ได้รับบาดเจ็บทางร่างกาย ▶ ใช้แรงกดให้ตรงกับแนวดอกสว่านเท่านั้นและอย่าใช้แรงกดมากเกินไป ดอกสว่านอาจโค้งงอ ทำให้แตกหักหรือสูญเสียการควบคุม และส่งผลให้ได้รับบาดเจ็บทางร่างกาย
คำแนะนำเพื่อความปลอดภัยเพิ่มเติม
▶ บิดสวิตช์เครื่องมือไฟฟ้าทันทีหากเครื่องมือติดขัด ให้เตรียมพร้อมสำหรับปฏิกิริยาแรงบิดสูงซึ่งเป็นเหตุให้เกิดการดีกลับ เครื่องมือจะติดขัดเมื่อเครื่องมือไฟฟ้าถูกใช้งานเกินกำลังหรือเครื่องมือถูกปีบอดอยู่ในชิ้นงาน ▶ จับเครื่องมือไฟฟ้าให้แน่น ขณะขันสกรูเข้าและคลายออก อาจเกิดแรงบิดสะท้อนช่วงสั้นๆ อย่างรุนแรงได้
▶ ยึดชิ้นงานให้แน่น การยึดชิ้นงานด้วยเครื่องหนึ่งหรือแทนจับจะมั่นคงกว่าการยึดด้วยมือ ใช้เครื่องตรวจสอบจับที่เหมาะสมเพื่อตรวจสอบหาสายไฟฟ้าหรือท่อสาธารณูปโภคที่อาจซ่อนอยู่ในบริเวณทำงานหรือติดต่อบริษัทสาธารณูปโภคในพื้นที่เพื่อขอความช่วยเหลือ การสัมผัสกับสายไฟฟ้าอาจทำให้เกิดไฟไหม้หรือถูกไฟฟ้าดูด การทำให้ท่อแก๊สเสียหายอาจทำให้เกิดระเบิด การเจาะเข้าในท่อน้ำทำให้ทรัพย์สินเสียหาย หรืออาจเป็นเหตุให้ถูกไฟฟ้าดูดได้ ▶ รอให้เครื่องมือไฟฟ้าหยุดสนิทก่อนวางเครื่องลงบนพื้น เครื่องมือที่ใส่อยู่อาจติดขัดและทำให้สูญเสียการควบคุมเครื่องมือไฟฟ้า
รายละเอียดผลิตภัณฑ์และข้อมูล
อ่านคำเตือนเพื่อความปลอดภัยและคำแนะนำทั้งหมด การไม่ปฏิบัติตามคำเตือนและคำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง
กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน
ประโยชน์การใช้งานของเครื่อง
เครื่องมือไฟฟ้านี้ใช้สำหรับเจาะกระแทกในอิฐ คอนกรีต และหิน รวมทั้งเจาะในไม้ โลหะ เซรามิก และพลาสติก เครื่องที่มีระบบควบคุมอิเล็กทรอนิกส์และการหมุนซ้าย/ขวายังเหมาะสมสำหรับใช้ขันสกรูและตัดเกลียวด้วย
ส่วนประกอบที่แสดงภาพ
ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของเครื่องที่แสดงในหน้าภาพประกอบ
ข้อมูลทางเทคนิค
(1) หัวจับดอกชนิดจับเร็ว (2) ปลอกหน้า (3) ปลอกหลัง (4) สวิตช์ปรับ “เจาะ/เจาะกระแทก” (5) ปุ่มล็อคสวิตช์เปิด-ปิดทำงาน (6) สวิตช์เปิด-ปิด (7) ปุ่มตั้งความเร็วรอบล่วงหน้า (GSB 16 RE) (8) สวิตช์เปลี่ยนทิศทางการหมุน (GSB 10 RE/ GSB 13 RE/GSB 16 RE) (9) ปุ่มสำหรับปรับก้านวัดความลึก (10) น็อตปีกสำหรับยึดด้ามจับเพิ่ม A) (11) ด้ามจับเพิ่ม (พื้นผิวจับหุ้มฉนวน) (12) ก้านวัดความลึก A) (13) ด้ามจับ (พื้นผิวจับหุ้มฉนวน) (14) ประแจหัวจับดอก A) (15) หัวจับดอกชนิดมีเฟืองใน (16) ก้านจับดอกทั่วไป A) (17) ดอกไขควง A(B) (18) ประแจขันหกเหลี่ยม A)B) (19) ประแจปากตาย A(B) A) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการจัดส่งมาตรฐาน กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประกอบของเรา B) มีจำหน่ายทั่วไป (ไม่รวมอยู่ในการจัดส่ง)
| สว่านกระแสทก | GSB ... 10 10 RE 13 13 RE 16 16 RE | |
| หมายเลขลินค้า | 3 601 ... B16 0.. B16 1.. B17 0.. B17 1.. | B18 0.. B18 1.. |
| B17 6.. | ||
| กําลังไฟฟ้าพิกัดด้านเข้า | วัตต์500 500 600 600 701 701 | |
| กําลังไฟฟ้าด้านออก | วัตต์250 250 301 301 351 351 | |
| ความเร็วรอบเดินตัวเปล่า | นาที -1 2600 0–2600 2800 0–2800 3000 0–3000 | |
| ความเร็วรอบขณะใช้งาน สูงสุด | นาที -1 1610 1610 1570 1570 1640 1640 | |
| ความเร็วกระแทกเดินตัวเปล่า | นาที -1 41600 41600 44800 44800 48000 48000 | |
| แรงบิดพิกัด | นิวต้นเมตร1.5 1.5 1.8 1.8 2.0 2.0 | |
| สว่านกระแสท | GSB ... 10 10 RE 13 13 RE 16 16 RE | |||||
| การตั้งความเร็วรอบล่วงหน้า | - - - - - ● | |||||
| การหมุนทางช้าย/ขวา | - ● - ● - ● | |||||
| เส้นผ่าศูนย์กลางปลอกเพลา | มม. 43 43 43 43 43 43 | |||||
| ∅-การเจาะ สูงสุด | ||||||
| - คอนกรีด | มม. 10 10 13 13 16 16 | |||||
| - เหลักกล้า | มม. 8 8 10 10 12 12 | |||||
| - ไม้ | มม. 20 20 25 25 30 30 | |||||
| วงศ์นี้บหัวจับดอก | มม. 1.5-10 1.5-10 1.5-13 1.5-13 1.5-13 1.5-13 | |||||
| น้ําหนักตามระเบียบการ-EPTA-Procedure01:2014 | กก. 1.5 1.5 1.8 1.8 1.9 1.9 | |||||
| ระดับความปลอดภัย | 回/|| /|| /||回/|| /||回 | 回 | 回 | 回 | ||
ค่าที่ให้นี้ใช้ได้กับแรงดันไฟฟ้าขั้นต่ำ [U] 230 โวลท์ ค่าเหล่านี้อาจเปลี่ยนแปลงไปสำหรับแรงดันไฟฟ้าที่แตกต่างกัน และโมเดลที่ผลิตสำหรับเฉพาะประเทศ
การติดตั้ง
▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง
ด้ามจับเพิ่ม (ดูภาพประกอบ A)
▶ ต้องใช้เครื่องมือไฟฟ้าของท่านร่วมกับด้ามจับเพิ่ม (11) เสมอ
▶ ก่อนทำงานใดๆ ต้องตรวจสอบให้แน่ใจว่านอตปีกถูกขันไว้อย่างแน่นหนาแล้ว การสูญเสียการควบคุมอาจทำให้เกิดการบาดเจ็บ
ท่านสามารถจับด้ามจับเพิ่ม (11) หันไปยังตำแหน่งใดก็ได้ เพื่อให้ได้ท่าทำงานที่มั่นคงและเหนื่อยน้อย หมุนนอตปีกสำหรับปรับด้ามจับเพิ่ม (10) ทวนเข็มนาฬิกา และหันด้ามจับเพิ่ม (11) ไปยังตำแหน่งที่ต้องการ จากนั้นจึงขันนอตปีก (10) ตามเข็มนาฬิกากลับเข้าให้แน่น
การปรับความลึกการเจาะ (ดูภาพประกอบ A)
ท่านสามารถใช้วงวัดความลึก (12) เพื่อตั้งความลึกการเจาะ X ที่ต้องการ
กดปุ่มสำหรับปรับก้านวัดความลึก (9) และใส่ก้านวัดความลึกเข้าในด้ามจับเพิ่ม (11)
ต้องหันพื้นผิวที่เป็นร่องบนก้านวัดความลึก (12) ลงด้านล่าง ดึงก้านวัดความลึก (12) ออกมาจนระยะ
ห่างระหว่างปลายดอกสว่านและปลายก้านวัดความลึก (12) เท่ากับความลึกการเจาะที่ต้องการ X
การเปลี่ยนเครื่องมือ
▶ สวมถุงมือป้องกันอันตรายเมื่อเปลี่ยนเครื่องมือ หัวจับดอกจะร้อนจัดขึ้นได้เมื่อใช้เครื่องทำงานนานๆ
หัวจับดอกชนิดจับเร็ว (ดูภาพประกอบ B)
แกนสว่านจะถูกล็อคไว้เมื่อไม่กดสวิตช์เปิด-ปิด (6) ในลักษณะนี้ท่านจะสามารถเปลี่ยนเครื่องมือในหัวจับดอกได้ง่าย เร็ว และสะดวก
เปิดหัวจับดอกชนิดจับเร็ว (1) โดยหมุนไปในทิศทางหมุน ① จนสามารถใส่เครื่องมือได้ ใส่เครื่องมือเข้า
ใช้มือหมุนปลอกของหัวจับดอกชนิดจับเร็ว (1) ไปในทิศทางหมุน ② เข้าให้แน่นจนกระทั่งไม่ได้ยินเสียงล็อกอีก ในลักษณะนี้หัวจับดอกจะถูกล็อกโดยอัตโนมัติ
การล็อกจะถูกปลดออกอีกครั้งเมื่อหมุนปลอกไปในทิศทางตรงกันข้ามเพื่อถอดเครื่องมือออก
หัวจับดอกชนิดมีเฟืองใน (ดูภาพประกอบ C)
เปิดหัวจับดอกชนิดมีเฟืองใน (15) โดยการหมุนจนสามารถใส่เครื่องมือได้ ใส่เครื่องมือเข้า
สอดประแจหัวจับดอก (14) เข้าในรูที่ลงรอยกันบนหัวจับดอกชนิดมีเฟืองใน (15) และหมุนเครื่องมือเข้าเสมอกัน
เครื่องมือขัน (ดูภาพประกอบ D)
เมื่อใช้ดอกไขควง (17) ควรใช้กับจับดอกทั่วไป (16) ด้วยเสมอ ใช้ดอกไขควงที่มีขนาดพอดีกับหัวสกรูเท่านั้น เมื่อต้องการขันสกรู ตั้งสวิตช์ปรับ "เจาะ/เจาะกระแทก" (4) ไปที่สัญลักษณ์ "เจาะ" เสมอ
การเปลี่ยนหัวจับดอก
▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง
การถอดหัวจับดอก (ดูภาพประกอบ E)
เมื่อต้องการถอดหัวจับดอกชนิดจับเร็ว (1) ออก ให้หนีบประแจขันทกเหลี่ยม (18) เข้าในหัวจับดอกชนิดจับเร็ว (1) และวางประแจปากตาย (19) (ขนาด 12 มม.) เข้าบนพื้นที่ราบสำหรับประแจบนแกนขับ วางเครื่องมือไฟฟ้าลงบนพื้นผิวที่มั่นคง เช่น โต๊ะทำงานสำหรับช่าง
จับประแจปากตาย (19) อย่างมั่นคง และคลายหัวจับดอกชนิดจับเร็ว (1) ออกโดยหมุนประแจขันทกเหลี่ยม (18) ไปในทิศทางหมุน ① คลายหัวจับดอกชนิดจับเร็วที่ติดแน่นออกโดยเคาะเบาๆ ที่ปลายด้านยาวของประแจขันทกเหลี่ยม (18) เอาประแจขันทกเหลี่ยมออกจากหัวจับดอกชนิดจับเร็ว และขันหัวจับดอกชนิดจับเร็วออกจนสุด สำหรับการถอดหัวจับดอกชนิดมีเฟืองใน (15) ให้ทำในลักษณะเดียวกับการถอดหัวจับดอกชนิดจับเร็ว
การติดตั้งหัวจับดอก (ดูภาพประกอบ F)
สำหรับการติดตั้งหัวจับดอกชนิดจับเร็ว ให้ทำตามลำดับย้อนหลัง
ต้องขันหัวจับดอกให้แน่นด้วยแรงบิดการขันประมาณ 30 - 35 นิวตันเมตร
การดูดฝุ่น/ขี้เลื่อย
ฝุ่นที่ได้จากวัสดุ เช่น เคลือบผิวที่มีสารตะกั่ว ไม้บางประเภท แร่ธาตุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การสัมผัสหรือการหายใจเอาฝุ่นเข้าไปอาจทำให้เกิดปฏิกิริยาแพ้ฝุ่น และ/หรือนำมาซึ่งโรคติดเชื้อระบบทางเดินหายใจแก่ผู้ใช้เครื่องหรือผู้ที่ยืนอยู่ใกล้เคียง
ฝุ่นบางประเภท เช่น ฝุ่นไม้โอ๊ค หรือไม้บีช นับเป็นสารที่ทำให้เกิดมะเร็ง โดยเฉพาะอย่างยิ่งเมื่อผสมกับสารเติมแต่งเพื่อบำบัดไม้ (โครเมต ผลิตภัณฑ์รักษาเนื้อไม้) สำหรับวัสดุที่มีแอสเบสตอสต้องให้ผู้เชี่ยวชาญทำงานเท่านั้น
- จัดสถานที่ทำงานให้มีการระบายอากาศที่ดี
- ขอแนะนำให้สวมหน้ากากป้องกันการติดเชื้อที่มีระดับการกรอง P2
ปฏิบัติตามกฎข้อบังคับสำคัญอื่นๆ ที่เกี่ยวกับวัสดุชิ้นงานที่บังคับใช้ในประเทศไทยของท่าน
▶ ป้องกันการสะสมของฝุ่นในสถานที่ทำงาน ฝุ่นสามารถลุกไหม้ได้อย่างง่ายดาย
การปฏิบัติงาน
การเริ่มต้นปฏิบัติงาน
▶ ให้สังเกตแรงดันไฟฟ้า! แรงดันไฟฟ้าจากแหล่งจ่ายไฟฟ้าต้องมีค่าตรงกับค่าแรงดันไฟฟ้าที่ระบุไว้บนแผ่นป้ายพิกัดเครื่อง เครื่องมือไฟฟ้าที่มีเครื่องหมาย 230 โวลท์ สามารถใช้งานกับ 220 โวลท์ ได้ด้วย
การตั้งทิศทางการหมุน (ดูภาพประกอบ G-H) (GSB 10 RE/GSB 13 RE/GSB 16 RE)
ท่านสามารถเปลี่ยนทิศทางการหมุนของเครื่องมือไฟฟ้าได้ด้วยสวิตช์เปลี่ยนทิศทางการหมุน (8) อย่างไรก็ตาม หากสวิตช์เปิด-ปิด (6) ถูกกดอยู่ จะกลับทิศทางการหมุนไม่ได้
การหมุนทางขวา: สำหรับการเจาะและการขันสกรูเข้า ให้กดสวิตช์เปลี่ยนทิศทางการหมุน (8) ไปทางซ้ายจนสุด
การหมุนทางซ้าย: สำหรับคลายหรือหมุนสกรูและน็อตออก หากสวิทช์เปลี่ยนทิศทางการหมุน (8) ไปทางขวาจนสุด
การตั้งโหมดการทำงาน
เจาะและขันสกรู
สับสวิทช์ปรับ (4) ไปที่สัญลักษณ์ "เจาะ"
เจาะกระแทก
สับสวิทช์ปรับ (4) ไปที่สัญลักษณ์ "เจาะกระแทก"
สวิทช์ปรับ (4) จะลงสลักอย่างเห็นได้ชัด และยังสามารถปรับได้ขณะเครื่องกำลังเดินอยู่
การเปิด-ปิดเครื่อง
สตาร์ทเครื่องมือไฟฟ้าโดยกดสวิทช์เปิด-ปิด (6) และกดค้างไว้
ล็อคสวิทช์เปิด-ปิด (6) ที่กดค้างไว้โดยกดปุ่มล็อค (5)
ปิดเครื่องโดยปล่อยนิ้วจากสวิทช์เปิด-ปิด (6) หรือในกรณีที่ ถูกล็อคด้วยปุ่มล็อค (5) อยู่ ให้กดสวิทช์เปิด-ปิด (6) สั้นๆ และปล่อยนิ้ว
การปรับความเร็วรอบ/ความเร็วกระแทก (GSB 10 RE/GSB 13 RE/GSB 16 RE)
ท่านสามารถปรับความเร็วรอบของเครื่องมือไฟฟ้าที่เปิดสวิทช์อยู่ได้อย่างต่อเนื่องตามแรงกดมากน้อยบนสวิทช์เปิด-ปิด (6) การกดสวิทช์เปิด-ปิด (6) เบาจะได้ความเร็วรอบต่ำ การกดสวิทช์แรงยิ่งขึ้นจะได้ความเร็วรอบสูงขึ้น
การตั้งความเร็วรอบ/ความเร็วกระแทกล่วงหน้า (GSB 16 RE)
ความเร็วรอบ/ความเร็วกระแทกที่ต้องการสามารถตั้งล่วงหน้าได้ด้วยปุ่มตั้งความเร็วรอบล่วงหน้า (7) และตั้งได้แม้ขณะเครื่องกำลังเดินอยู่
ความเร็วรอบ/ความเร็วกระทกที่ต้องใช้ขึ้นอยู่กับประเภทวัสดุและเงื่อนไขการทำงาน และสามารถกำหนดได้จากการทดลองฝึกปฏิบัติ
ข้อแนะนำในการทำงาน
▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง ▶ จับเครื่องมือไฟฟ้าเข้าบนหัวสกรู/น็อตเมื่อเครื่องบิดอยู่เท่านั้น เครื่องมือที่หมุนอยู่อาจลื่นไถล
หลังจากทำงานที่ความเร็วรอบต่ำเป็นเวลานาน ท่านควรเดินเครื่องมือไฟฟ้าตัวเปล่าที่ความเร็วสูงสุดเป็นเวลาประมาณ 3 นาทีเพื่อให้เครื่องเย็นลง
เมื่อต้องการเจาะกระเบื้อง ให้สับสวิตช์ปรับ (4) ไปที่สัญลักษณ์ "เจาะ" หลังจากเจาะทะลุกระเบื้องแล้ว ให้สับสวิตช์ปรับไปที่สัญลักษณ์ "เจาะกระแทก" และทำงานด้วยการกระแทก
เมื่อเจาะคอนกรีต หิน และงานก่ออิฐ ต้องใช้ดอกสว่านที่ทำจากโลหะแข็ง
ให้ใช้เฉพาะดอกสว่าน HSS (HSS = high-speed steel) ที่ลับคมอย่างดีสำหรับเจาะโลหะ โปรแกรม-อุปกรณ์ประกอบ-Bosch รับประกันคุณภาพที่เหมาะสม
ท่านสามารถลับคมดอกสว่านเกลียวบิตขนาดเส้นผ่าศูนย์กลาง 2.5-10 มม. ได้อย่างง่ายดายด้วยอุปกรณ์ลับดอกสว่าน (อุปกรณ์ประกอบ)
การบำรุงรักษาและการบริการ
การบำรุงรักษาและการทำความสะอาด
▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง ▶ เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัยต้องรักษาเครื่องและช่องระบายอากาศให้สะอาดอยู่เสมอ
หากจำเป็นต้องเปลี่ยนสายไฟฟ้า ต้องส่งเครื่องให้ Bosch หรือศูนย์บริการหลังการขายที่ได้รับมอบหมายสำหรับเครื่องมือไฟฟ้า Bosch เปลี่ยนให้ ทั้งนี้เพื่อหลีกเลี่ยงอันตราย
การบริการหลังการขายและการให้คำปรึกษาการใช้งาน
ศูนย์บริการหลังการขายของเรายินดีตอบคำถามของท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์ รวม
ทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับอะไหล่ กรุณาดูใน: www.bosch-pt.com
ทีมงานที่ปรึกษาของ บ่อช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ประกอบต่างๆ
เมื่อต้องการสอบถามและสั่งซื้อออนไลน์ กรุณาแจ้งหมายเลขสินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง
สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:
เครื่องมือไฟฟ้า อุปกรณ์ประกอบ และหีบห่อ ต้องนำไปแยกประเภทวัสดุเพื่อการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม
อย่าทิ้งเครื่องมือไฟฟ้าลงในขยะครัวเรือน!
สำหรับประเทศไทยสมาชิกสหภาพยุโรปเท่านั้น:
ตามระเบียบสหภาพยุโรป 2012/19/EU เกี่ยวกับเศษเหลือทิ้งของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์และการนำไปปฏิบัติในกฎหมายระดับประเทศ ต้องเก็บคัดแยกเครื่องมือไฟฟ้าที่ไม่สามารถใช้งานได้อีกต่อไปและส่งเข้าสู่กระบวนการรีไซเคิลที่ไม่ทำลายสภาพแวดล้อม
