MANUAL DE USUARIO GSB 10 RE Professional BOSCH

(17) Ponta de aparafusar A)B) (18) Chave sextavada interior A)B) (19) Chave de bocas A)B)

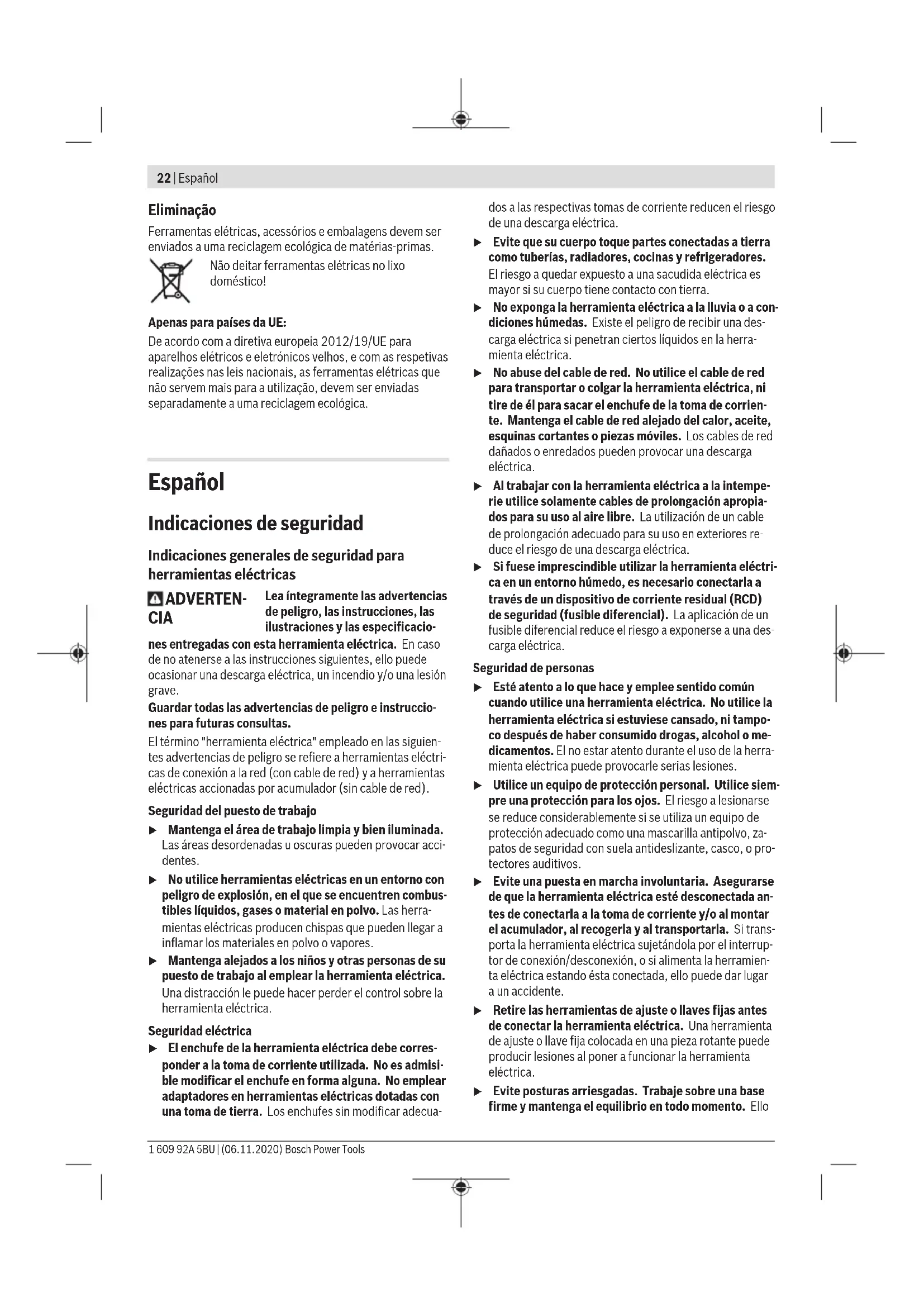

(2) Casquillo anterior (3) Casquillo posterior (4) Conmutador "Taladrar/taladrar con percusión" (5) Tecla de enclavamiento del interruptor de conexión/ desconexión (6) Interruptor de conexión/desconexión (7) Rueda de ajuste para la preselección del número de revoluciones (GSB16RE) (8) Conmutador de sentido de rotación (GSB10RE/ GSB13RE/GSB16RE) (9) Tecla para el ajuste del tope de profundidad

(10) Tornillo de mariposa para la fijación de la empuñadu- ra adicional

(11) Empuñadura adicional (zona de agarre aislada)

(12) Tope de profundidad

(13) Empuñadura (zona de agarre aislada) (14) Llave de portabrocas

(17) Punta recambiable de destornillador A)B) (18) Llave macho hexagonal A)B) (19) Llave de boca A)B)

Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de acce- sorios opcionales se detalla en nuestro programa de acceso- rios.

usual en el comercio (no contenido en el volumen de sumi- nistro) Datos técnicos Taladradora de percusión GSB ... 10 10 RE 13 13 RE 16 16 RE Número de artículo 3601 ... B16 0.. B16 1.. B17 0.. B17 1.. B17 6.. B18 0.. B18 1.. B18 6.. Potencia absorbida nominal W 500 500 600 600 701 701 Potencia útil W 250 250 301 301 351 351 Revoluciones en vacío min

2600 0–2600 2800 0–2800 3000 0–3000 Revoluciones máx. bajo carga min

Nº de impactos con revolucio- nes en vacío min

Par de giro nominal Nm 1,5 1,5 1,8 1,8 2,0 2,0 Preselección de revoluciones – – – – – ● Giro a derechas/izquierdas – ● – ● – ● Diámetro del cuello del husillo mm 43 43 43 43 43 43 Ø máx. de perforación – Hormigón mm 10 10 13 13 16 16 – Acero mm 8 8 10 10 12 12 – Madera mm 20 20 25 25 30 30 Capacidad del portabrocas mm 1,5–10 1,5–10 1,5–13 1,5–13 1,5–13 1,5–13 1 609 92A 5BU | (06.11.2020) Bosch Power ToolsEspañol | 25 Taladradora de percusión GSB ... 10 10 RE 13 13 RE 16 16 RE Peso según EPTA‑Procedure 01:2014 kg 1,5 1,5 1,8 1,8 1,9 1,9 Clase de protección / II / II / II / II / II / II Las indicaciones son válidas para una tensión nominal [U] de 230 V. Estas indicaciones pueden variar con tensiones divergentes y en ejecucio- nes específicas del país. Información sobre ruidos y vibraciones GSB 10 | GSB 10 RE GSB 13 | GSB 13 RE GSB 16 | GSB 16 RE Valores de emisión de ruido determinados según EN 62841-2-1. El nivel de ruido valorado con A de la herramienta eléctrica asciende típicamente a Nivel de presión sonora Nivel de potencia acústica Inseguridad K ¡Usar unos protectores auditivos! dB(A) dB(A)

Valores totales de vibraciones a

(suma de vectores de tres direcciones) y tolerancia K determinados según EN 62841-2-1: Taladrado en metal:

1,5 2,7 1,5 Taladrado con percusión en hormigón:

1,5 1,5 2,5 1,5 2,5 1,5 El nivel de vibraciones y el valor de emisiones de ruidos indi- cados en estas instrucciones han sido determinados según un procedimiento de medición normalizado y pueden servir como base de comparación con otras herramientas eléctri- cas. También son adecuados para estimar provisionalmente la emisión de vibraciones y ruidos. El nivel de vibraciones y el valor de emisiones de ruidos indi- cados han sido determinados para las aplicaciones principa- les de la herramienta eléctrica. Por ello, el nivel de vibracio- nes y el valor de emisiones de ruidos pueden ser diferentes si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fue- se deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones y de ruidos durante el tiempo total de trabajo. Para determinar con exactitud las emisiones de vibraciones y de ruidos, es necesario considerar también aquellos tiem- pos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de las emisiones de vibra- ciones y de ruidos durante el tiempo total de trabajo. Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuen- cias de trabajo. Montaje u Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de co- rriente. Empuñadura adicional (ver figura A) u Utilice su herramienta eléctrica sólo con la empuñadu- ra adicional (11). u Antes de realizar cualquier trabajo, asegúrese que el tornillo de mariposa esté firmemente apretado. La pérdida de control sobre la herramienta eléctrica puede provocar un accidente. La empuñadura adicional (11) la puede girar a voluntad, pa- ra lograr una postura de trabajo segura y libre de fatiga. Gire el tornillo de mariposa para el ajuste de la empuñadura adicional (10) en sentido antihorario y mueva la empuñadu- ra adicional (11) a la posición deseada. A continuación, apriete de nuevo firmemente el tornillo de mariposa (10) en sentido horario. Bosch Power Tools 1 609 92A 5BU | (06.11.2020)26 | Español Ajustar la profundidad de taladrar (ver figura A) Con el tope de profundidad (12) se puede fijar la profundi- dad de taladrado X deseada. Presione la tecla para el ajuste del tope de profundidad (9) y coloque el tope de profundidad en la empuñadura adicional (11). La acanaladura en el tope de profundidad (12) debe señalar hacia abajo. Extraiga el tope de profundidad (12), hasta que la distancia entre la punta de la broca y la punta del tope de profundidad (12) corresponda a la profundidad de taladrado X deseada. Cambio de útil u Use guantes de protección al cambiar las herramien- tas. El portabrocas puede calentarse fuertemente des- pués de haber trabajado prolongadamente con el apara- to. Portabrocas de sujeción rápida (ver figura B) Cuando el interruptor de conexión/desconexión (6) no está presionado, el husillo de taladrar está bloqueado. Ello permi- te el cambio rápido, cómodo y sencillo del útil montado en el portabrocas. Abra el portabrocas de sujeción rápida (1) girando en senti- do de giro ➊, hasta que se pueda colocar el útil. Inserte el útil. Gire vigorosamente el manguito del portabrocas de sujeción rápida (1) en sentido de giro ➋ con la mano, hasta que ya no se pueda escuchar ningún encastre. El portabrocas se blo- quea así automáticamente. Para desmontar el útil, es preciso desenclavar el portabro- cas girando el casquillo en sentido contrario. Portabrocas con corona dentada (ver figura C) Abra el portabrocas con corona dentada (15) girando, hasta que se pueda colocar el útil. Inserte el útil. Inserte la llave del portabrocas (14) en los correspondientes taladros del portabrocas de corona dentada (15) y sujete el útil uniformemente. Útiles para atornillar (ver figura D) En el caso de la utilización de puntas para atornillar (17) de- bería utilizar siempre un porta-bits universal (16). Única- mente utilice puntas de atornillar que ajusten correctamente en la cabeza del tornillo. Para atornillar, ajuste siempre el selector "Taladrar/taladrar con percusión" (4) siempre en el símbolo "Taladrar". Cambio del portabrocas u Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de co- rriente. Desmontaje del portabrocas (ver figura E) Para el desmontaje del portabrocas de sujeción rápida (1) fi- je una llave macho hexagonal (18) en el portabrocas de suje- ción rápida (1) y aplique una llave de boca (19) (entrecaras

12) en la superficie para llaves del husillo de accionamiento.

(17) Ponta de parafusar A)B) (18) Chave sextavada interior A)B) (19) Chave de boca A)B)

n de conformidad UE Declaramos bajo nuestra exclusiva responsabilidad, que los productos nom- brados cumplen con todas las disposiciones correspondientes de las Directi- vas y los Reglamentos mencionados a continuación y están en conformidad con las siguientes normas. Documentos técnicos de: * Taladradora de percusión Nº de artículo
