รองรับการเชื่อมตอระบบ 5 ลําโพงของ Sony ดวยการเชื่อมตอ 4.1ch DSP รองรับการเชื่อมตอลําโพง 3 ทิศทางของ Sony รองรับการเชื่อมตอ Bluetooth® กับ iPhone/สมารทโฟน Android™ ของทาน กําลังขับสูงสุด 100 W ตอแชนแนล (FRONT/REAR ที่ 4 Ω) และ 300 W ตอแชนแนล (SUB ที่ 2 Ω) อุปกรณนี้สามารถใชงานเปนแอมปบริดจที่ใหกําลังขับสูงสุด 1,100 W (SUB ที่ 2 มีวงจร LPF ติดตั้งอยูภายใน (ฟลเตอรโลวพาส) (REAR/SUB), HPF (ฟลเตอรไฮพาส) (FRONT/REAR) และโลวบูสต (SUB) มีวงจรปองกันความเสียหายพรอมไฟแสดง สามารถเชื่อมตอโดยตรงกับชุดเครื่องเสียงรถยนตผานทาง

สัญญาณออกไปยังลําโพงได หากเครื่องเสียงรถยนตไมมี

าทพุท (การเชื่อมตอสัญญาณเขาไฮเลเวล) คุณสมบัติ Hi-level Sensing Power On ชวยใหสามารถเปด

ครื่องนี้ไดโดยไมตองใชการเชื่อมตอ REMOTE พัลสเพาเวอรซัพพลาย* ใหกําลังขับที่มีความเสถียรและ

• พัลสเพาเวอรซัพพลาย อุปกรณนี้ประกอบดวยเพาเว อรเรกูเลเตอรภายใน ซึ่งแปลงกําลังไฟ จากแบตเตอรี่รถยน ต 12 V DC เปนไฟสลับความเร็วสูงโดยใช

ดัคเตอรสวิตช ไฟสลับเหลานี้จะถูกปรับเพิ่มกําลังขึ้นดวย

อรไฟสลับภายในเปนกําลังไฟบวกและลบ กอนที่จะ

งกลับเปนไฟฟากระแสตรงอีกครั้ง วิธีการนี้เปนการปรับ

จากแบตเตอรี่รถยนตที่มีความผันผวนมาก ทำใหระบบ

พลายขนาดเล็กสามารถจายกําลังไฟฟาประสิทธิภาพสูง

วามตานทานขาออกระดับต่ําได

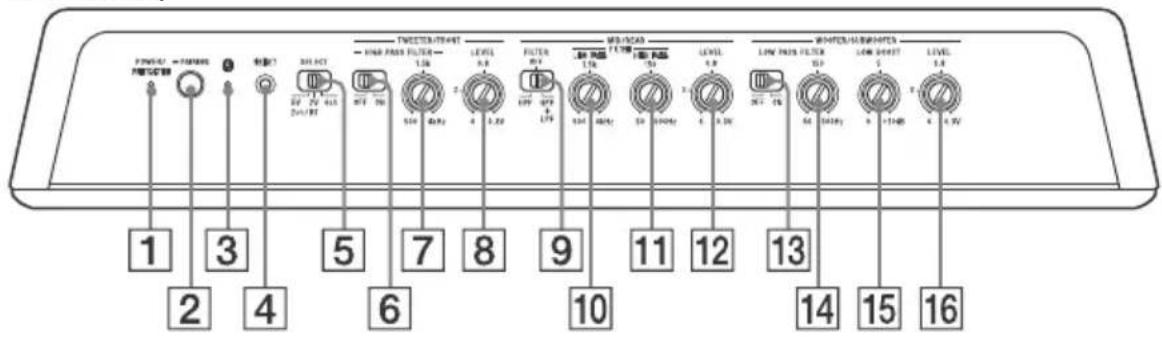

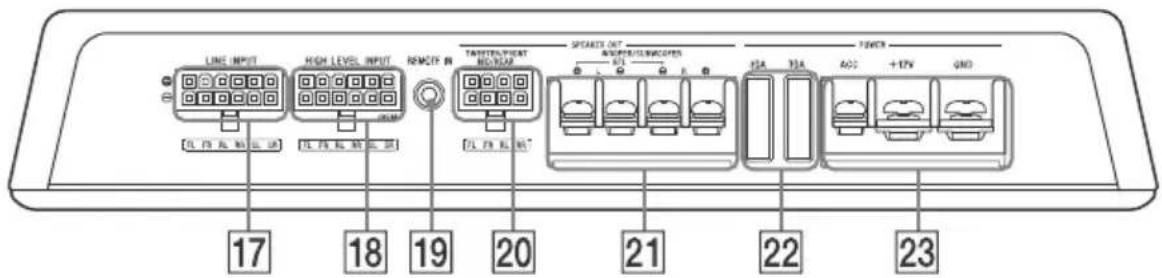

ตําแหนงและหนาที่ของปุมควบคุม . . . . . . . . . . . . . . . . . . . . . 4 การติดตั้งและการเชื่อมตอ ชิ้นสวนสําหรับการติดตั้งและการเชื่อมตอ . . . . . . . . . . . . . . . . 5

ตอลําโพง . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 BLUETOOTH การเตรียมอุปกรณ BLUETOOTH . . . . . . . . . . . . . . . . . . . . 14 การจับคูและก ารเชื่อมตออุปกรณ BLUETOOTH . . . . . . . 14

ตอกับอุปกรณ BLUETOOTH ที่จับคูไวแลว . . . . 15

การตั้งคา DSP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Sony | Music Center กับ i Phone/สมารทโฟน Android . . . 16

ารเชื่อมตอ Sony | Music Center . . . . . . . . . . 16

ดการตั้งคา DSP. . . . . . . . . . . . . . . . . . . . . . 16 ขอมูลเพิ่มเติม ขอควรระวัง . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

ตสนับสนุน . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224TH ตําแหนงและหนาที่ของปุมควบคุม ไฟแสดง POWER/PROTECTOR (สีเขียว) – ติดสวางขึ้นเมื่อเปดเครื่อง – กะพริบเมื่อเครื่องตรวจพบความผิดปกติ โปรดดู “การแกไขปญหา” (หนา 20) สําหรับวิธีการแกไขปญหา ปุม PAIRING กดคางไว 2 วินาที เพื่อเขาสูโหมดเตรียมพรอมสําหรับการจับคู

ไว 7 วินาที เพื่อปดฟงกชั่น BLUETOOTH (โหมดปด BLUETOOTH)

ารถใชงานไดเมื่อตั้งคาสวิตช SELECT ไวที่ตำแหนง “2V” หรือ “5V”) ไฟแสดง (BLUETOOTH) (สีน้ําเงิน) – กะพริบเร็วๆ เมื่ออยูในโหมดเตรียมพรอมสําหรับการจับคู – กะพริบชาๆ เมื่ออยูในโหมดเตรียมพรอมใชงาน BLUETOOTH – ติดสวางขึ้นเมื่อการเชื่อมตอ BLUETOOTH เสร็จสมบูรณ ปุม RESET

ครื่องกลับไปเปนคาที่ตั้งจากโรงงาน (ขอมูลการตั้งคา DSP และการจับคู BLUETOOTH ที่จัดเก็บไวในตัวเครื่อง

วัสดุปลายแหลม เชน ปากกาลูกลื่น สวิตช SELECT (เลือกสัญญาณเขา)

โหมด “2ch/BT” หรือ “6ch” ทั้งนี้ขึ้นอยูกับวาจะใช/ไมใช DSP เมื่อเลือกโหมด “2ch/BT” ใหเลือกความไว “2V” หรือ “5V” ดวย ทั้งนี้ขึ้นอยูกับระดับแรงดันสัญญาณของเครื่องเสียง

งทาน (หนา 9) สวน TWEETER/FRONT (ลําโพงเสียงแหลม/ลําโพงหนา):

สวิตช HIGH PASS FILTER

ปุมควบคุม HIGH PASS FILTER

ปรับความถี่คัทออฟ (500 Hz – 4 kHz) ปุมควบคุม LEVEL ปรับระดับสัญญาณเขา (0.3 V – 6 V) หมุนตามเข็มนาฬิกา

ะดับสัญญาณออกของอุปกรณเครื่องเสียงอยูในระดับที่ต่ํา

ดานแผงชองตอ ดานแผงควบคุม5TH สวน MID/REAR (ลําโพงมิดเรนจ/ลําโพงหลัง): สวิตช FILTER เลือก “HP

F” (ฟลเตอรไฮพาส) หรือ “HPF+LPF”

(ฟลเตอรไฮพาสและโลวพาส) ตามระบบลําโพง

ปุมควบคุม LOW PASS FILTER

ปรับความถี่คัทออฟ (500 Hz – 4 kHz)

ปุมควบคุม HIGH PASS FILTER

ปรับความถี่คัทออฟ (50 Hz – 500 Hz) ปุมควบคุม LEVEL ปรับระดับสัญญาณเขา (0.3 V – 6 V) หมุนตามเข็มนาฬิกา

ะดับสัญญาณออกของอุปกรณเครื่องเสียงอยูในระดับที่ต่ํา

สวน WOOFER/SUBWOOFER (วูฟเฟอร/ซับวูฟเฟอร):

สวิตช LOW PASS FILTER

ปุมควบคุม LOW PASS FILTER

วามถี่คัทออฟ (50 Hz – 500 Hz) ปุมควบคุม LOW BOOST

วามถี่ประมาณ 40 Hz ไดสูงสุดที่ 10 dB (0 dB – 10 dB) ปุมควบคุม LEVEL

ะดับสัญญาณเขา (0.3 V – 6 V) หมุนตามเข็มนาฬิกา เมื่อระดับสัญญาณออกของอุปกรณเครื่องเสียงอยูในระดับที่ต่ํา

ชองตอ REMOTE IN สําหรับรีโมทคอนโทรลแบบมีสาย (ไมไดใหมา) สวน SP EAKER OUT:

ขั้วตอ TWEETER/FRONT/MID/REAR

ขั้ว WOOFER/SUBWOOFER สวน PO WER: ฟวส (30 A) ขั้ว ACC (อุปกรณเสริม) ขั้ว +1

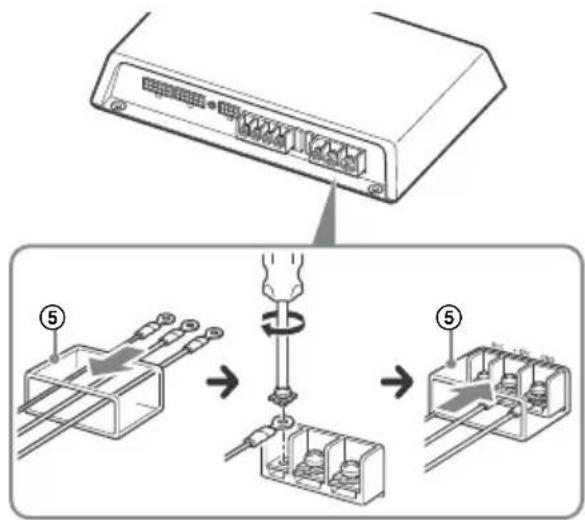

ขั้ว GND (สายดิน) ชิ้นสวนสําหรับการติดตั้งและ การเชื่อมตอ รายการชิ้นสวนนี้ไมรวมอยูกับอุปกรณทั้งหมดในแพคเกจ การติดตั้งและการเชื่อมตอ

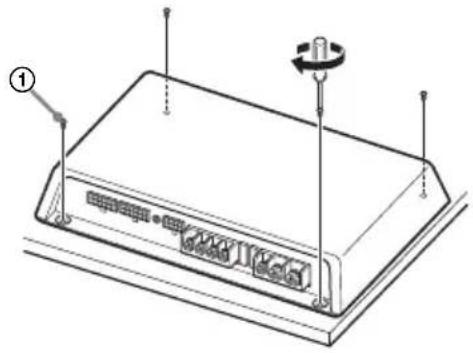

เลือกตําแหนงติดตั้งในบริเวณที่สามารถกดปุม PAIRING บนตัวเครื่องไดงาย เลือกตําแหนงติดตั้งอยางระมัดระวัง เพื่อไมใหตัวเครื่องกีดขวาง การเคลื่อนไหวตามปกติของคนขับและตองไมใหถูกแสงแดด โดยตรงหรือล มรอนจากเครื่องทําความรอน อยาติดตั้งตัวเครื่องในพื้นที่ที่คับแคบ เชน ใตพรมปูพื้น ซึ่งจะ สงผลกระทบตอประสิทธิภาพการระบายความรอน การติดตั้งตัวเครื่อง ลําดับแรก ใหวางตัวเครื่องในตําแหนงที่ทานวางแผนจะทําการติดตั้ง และทําเครื่องหมายตําแหนงของรูสกรู ทั้ง 4 รู บนแผนติดตั้ง (ไมได

ดวย) จากนั้นเจาะรูนํารองขนาด 3 มม. ที่แตละเครื่องหมาย และติดตั้งตัวเ ครื่องลงบนแผนดวยสกรูติดตั้งที่ใหมาดวย สกรูติดตั้ง

มดมีความยาว 20 มม. ดังนั้น ตรวจสอบใหแนใจว าแผนติดตั้ง มีความหนามากกวา 20 มม. การเชื่อมตอ กอนทําการเชื่อมตอใดๆ ใหถอดขั้วสายดิน ของแบตเตอรี่รถยนต ออกเพื่อปอง กันการลัดวงจร ตรวจสอบใหแนใจวาไดใชลําโพงที่มีขนาดกําลังจายที่เหมาะสม หากทานใชลําโพงที่มีกําลังขับต่ํา ลําโพงอาจไดร ับความเสียหาย อยาเชื่อมตอขั้ว ของระบบลําโพงเขากับแชสซีรถ และอยา

ตอขั้ว ของลําโพงดานขวาเขากับขั้วเดียวกับของลําโพง

ติดตั้งสายสัญญาณเขาและออกใหหางจากสายเพาเวอรซัพพลาย การเดินสายทั้งสองเสนไวใกลกันอาจกอใหเกิดสัญญาณรบกวนได ตัวเครื่องนี้เปนเครื่องขยายสัญญาณกําลังสูง ด ังนั้น เครื่องอาจ

มารถทํางานไดอยางเต็มประสิทธิภาพ หากใชสายลําโพง

พรอมกับรถยนต หากรถยนตของทานติดตั้งมาพรอมกับระบบคอมพิวเตอร

รับนําทางหรือเพื่อจุดประสงคอื่นๆ อยาถอดสายดินจาก แบตเตอรี่รถ ยนต หากทานถอดสายดังกลาวออก หนวยความจํา คอมพิวเตอรอาจถูกลบ เพื่อปองกันการลัดวงจรขณะทําการ

ตอ ใหถอดสายเพาเวอรซัพพลาย +12 V ออก จนกระทั่ง ไดเชื่อมตอสา ยอื่นๆ ทั้งหมดแลว การเชื่อมตอขั้ว เดินสายผานฝาปด เชื่อมตอสาย จากนั้นปดขั้วตอดวยฝาปด

ทําการขันแนนสกรู ตรวจสอบใหแนใจวาไมไดใชแรงมากเกินไป เนื่องจากการใชแรงมากเกินไปอาจทําใหสกรูเสียหาย (คาแรงที่ใชขัน ควรนอยกวา 1 N•m)

7TH ตอสายเพาเวอรซัพพลาย +12 V หลังจากที่ไดเชื่อมตอสายอื่นๆ ทั้งหมดแลวเทานั้น ตรวจสอบใหแนใจวาไดตอสายดินของตัวเครื่องเขากับจุดที่เปน โลหะของรถยนตอยางแ นนหนา หากเชื่อมตอไมดีอาจทําให แอมปทํางานผิดปกติ เมื่อใชชุดเครื่องเสียงรถยนตที่ไมมีสัญญาณออกจากรีโมท (REMOTE OUT) ไปยังแอมป ใหตอขั้วสัญญาณรีโมทเขา (REM) เขากับเพาเวอรซัพพลายของอุปกรณเสริม ใชสายเพาเวอรซัพพลายที่มีฟวส (60 A) สายไฟทั้งหมดที่เชื่อมตอกับขั้วบวกแบตเตอรี่ ควรมีฟวสในระยะ 450 มม. ของแบตเตอรี่ และกอนที่จะผานสวนที่เปนโลหะ โปรดตรวจสอบใหแนใจวาสายแบตเตอรี่ของรถยนตที่ไดตอเขา

ถยนต (สายดินเขากับแชสซี) มีขนาดสายอยางน อยเทากับ สายไฟที่เชื่อมตอแบตเตอรี่กับแอมป ในระหวางการทํางานที่ใชกําลังไฟสูงสุด อาจมีกระแสไฟฟา มากกวา 60 A ในระบบ ดังนั้น ตรวจสอบใหแนใจวาสายที่จะ เชื่อมตอกับขั้ว +12 V และ GND ของตัวเครื่องนี้ตองมีอยางนอย 8-Gauge (AWG-8) หรือมีพื้นที่หนาตัดมากกวา 8 ตาร างมิลลิเมตร การเชื่อมตอสายไฟ ตองใชสายไฟหลายเสน (ไมไดใหมา) ในการเชื่อมตอ

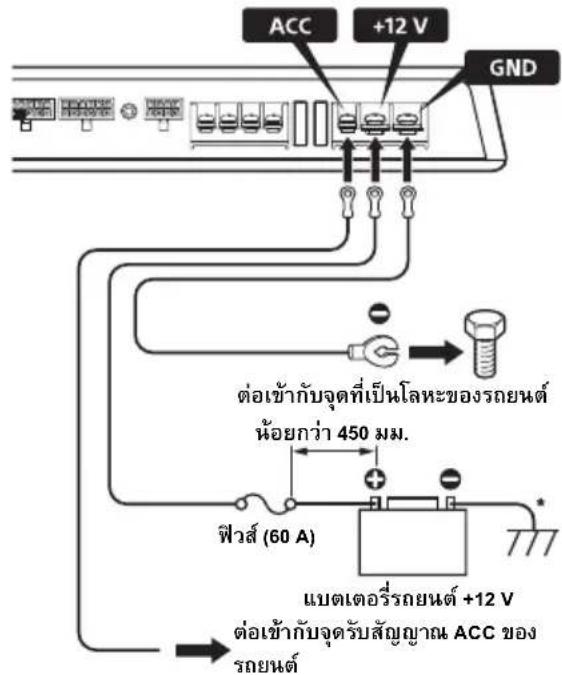

• สายดินเขากับแชสซี การเชื่อมตอสายไฟ ฟวส (60 A) แบตเตอรี่รถยนต +12 V นอยกวา 450 มม. ตอเขากับจุดที่เปนโลหะของรถยนต ตอเขากับจุดรับสัญญาณ ACC ของ รถยนต8TH สําหรับการเชื่อมตอสายสัญญาณเขา (หนา 9), (หนา 10)

(หนา 10) เทานั้น ใหตอสัญญาณออกจากรีโมท (REMOTE OUT) จากชุดเครื่องเส ียง

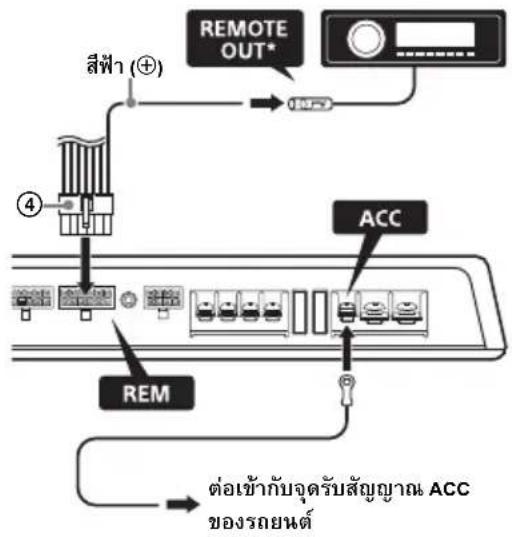

งทานไปที่ตําแหนงที่เหมาะสม เมื่อสวิตชกุญแจรถยนตของทานมีตําแหนง ACC ใหตอสัญญาณออกจากรีโมท (REMOTE OUT) จากชุดเครื่องเส ียง รถยนตของทานไปที่ขั้วสัญญาณรีโมทเขา (REM) ผานขั้วตอ

(สายสีฟา ) และตอขั้ว ACC ไปที่จุดรับสัญญาณ ACC ของรถยนต

• ไมจําเปนตองทําการเชื่อมตอ REMOTE เมื่อทําการเชื่อมตอ

ณเขาไฮเลเวล (หนา 11), (หนา 11) และ (หนา 12) หากชุดเครื่องเสียงรถยนตของทานไมมี REMOTE OUT ใหตอขั้ว ACC ไปที่จุดรับสัญญาณ ACC ของรถยนต และ ตอขั้วสัญญาณรีโมทเขา (REM) ไปที่จุดรับสัญญาณ ACC ของรถยนตผานขั้วตอสัญญาณเขาไฮเลเวล

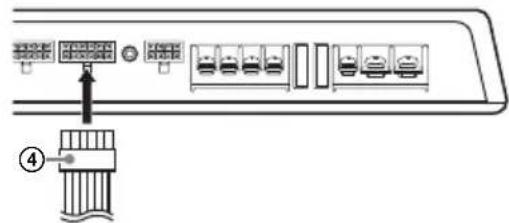

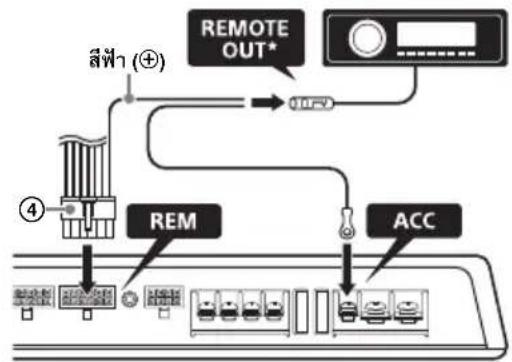

เมื่อสวิตชกุญแจรถยนตของทานไมมีตําแหนง ACC ใหตอสัญญาณออกจากรีโมท (REMOTE OUT) จากชุดเครื่องเส ียง

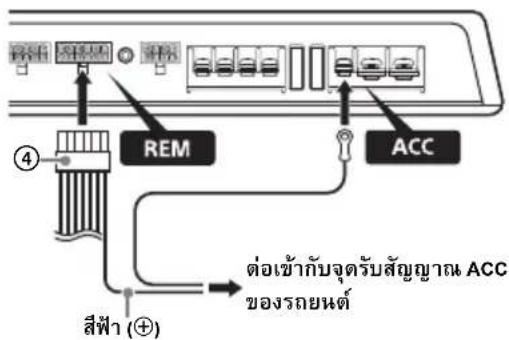

งทานไปที่ขั้ว ACC และตอสัญญาณออกจากร ีโมท (REMOTE OUT) จากชุดเครื่องเสียงรถยนตของทานไปที่

าณรีโมทเขา (REM) ผานขั้วตอสัญญาณเขาไฮเลเวล

• การเชื่อมตอนี้จะทําใหไมสามารถเลนอุปกรณ BLUETOOTH ในระหวางที่ชุดเครื่องเสียงรถยนตปดอยูได หากชุดเครื่องเสียงรถยนตของทานไมมี REMOTE OUT ใหตอขั้วตอสัญญาณเขาไฮเลเวล *

• การเชื่อมตอนี้จะทําใหไมสามารถเลนอุปกรณ BLUETOOTH ในระหวางที่ชุดเครื่องเสียงรถยนตปดอยูได การเชื่อมตอ REMOTE

ตอเขากับจุดรับสัญญาณ ACC

ตอเขากับจุดรับสัญญาณ ACC

9TH ตั้งคาสวิตช SELECT ไปที่ตําแหนงที่เหมาะสม โดยขึ้นอยูกับ

โหมด 2ch/BT และโหมด 6ch เลือกโหมด “2ch/BT” หรือ “6ch” ทั้งนี้ขึ้นอยูกับวาจะใช/ไมใช DSP

ลือกโหมด “2ch/BT” ใหเลือกความไว “2V” หรือ “5V” ดวย ทั้งนี้ขึ้นอยูกับระดับแรงดันสัญญาณของเครื่องเสียงรถยนตของทาน *1 ขณะทําการเชื่อมตอซับวูฟเฟอรแบบบริดจ ตัวเคร ื่องนี้จะทํางาน

แอมป 5ch *2 เมื่อตองการปรับสมดุลระดับเสียงของลําโพงหนา, ลําโพงหลัง และซับวูฟเฟอรในขณะที่ตัวเครื่องอยูในโหมด 2ch (โหมด DSP) ใหใชงาน iPhone/สมารทโฟน Android ในการปรับการตั้งคา [Fader], [Balance] และ [Subwoofer Level] ของแอพพลิเคชั่น “Sony | Music Center” *3 การตั้งคาเสียงของ DSP (หนา 16) สามารถทําไดโดยใช

ชั่น “Sony | Music Center” บน iPhone/สมารทโฟน Android โดยกอนทําการตั้งคา ใหใชงาน iPhone/สมารทโฟน Android ของทานในการสรางการเชื่อมตอ BLUETOOTH กับตัวเครื่องนี้ (หนา 14) การเชื่อมตอสายสัญญาณเขา (เมื่อเปดใชงาน DSP แลว/โหมด 2ch) ดวยการตอลําโพง (หนา 13)

เมื่อทําการเชื่อมตอแบบนี้ ใหตั้งคาสวิตช SELECT ไปที่ตําแหนง “2V” ตั้งคาสวิตช SELECT ไปที่ตําแหนง “5V” หากเสียงเพี้ยนเมื่อเพิ่ม ระดับเสียงของชุดเครื่อง เสียงรถยนต (เฉพาะชุดเครื่องเสียงรถยนต ที่มีระดับแ รงดันสัญญาณอยูที่ 5 V เทานั้น) การเชื่อมตอสัญญาณเขา โหมด สําหรับ 6ch (โหมด Through) การใชตัวเครื่องนี้เปนแอมป 6ch (ใชแบบที่ไมม ี DSP ติดตั้งอยูภายใน)

สําหรับรายละเอียด เกี่ยวกับการเชื่อมตอ โปรดดู: – “ การเชื่อมตอสายสัญญาณเขา (สําหรับ ระบบซับวูฟเ ฟอร BTL/โหมด 6ch)” (หนา 10) – “ การเชื่อมตอสัญญาณเขาไฮเลเวล (สําหรับ ระบบซับวูฟเ ฟอร BTL/โหมด 6ch)” (หนา 11) การใชงานตัวเครื่องนี้กับระบบลําโพง 3 ทิศทาง เมื่อใชการเชื่อมตอนี้ จะสามารถขับเคลื่อน

พง 3 ทิศทางไดโดยไมตองใชเครือขาย แบบครอสโอเวอร สําหรับร ายละเอียดเกี่ยวกับ การเชื่อมตอ โปรดดู: – “ การเชื่อมตอสายสัญญาณเขา (สําหรับ ระบบลําโพง 3 ทิศทาง/โหมด 6ch)” (หนา 10) – “ การเชื่อมตอสัญญาณเขาไฮเลเวล (สําหรับระบบลําโพง 3 ทิศทาง/โหมด 6ch)” (หนา 12) 2ch/BT (โหมด DSP)*

การเขารหัสสัญญาณเขาแบบ 2ch เปนสัญญาณ ออกแบบ 4.1ch (ใชแบบที่มี DSP ติดตั้งอยู ภายใน) สําห รับรายละเอียดเกี่ยวกับการเชื่อมตอ

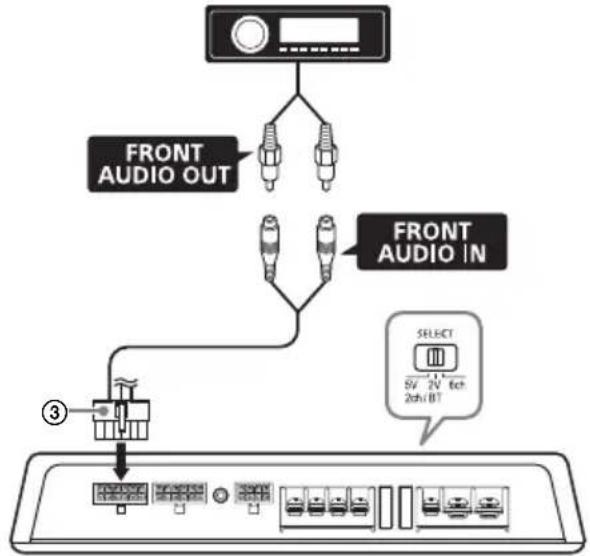

– “ การเชื่อมตอสายสัญญาณเขา (เมื่อเปด ใชงาน DSP แลว/โหมด 2ch)” (หนา 9) – “ การเชื่อมตอสัญญาณเขาไฮเลเวล (เมื่อเปด ใชงาน DSP แลว/โหมด 2ch)” (หนา 11) การเลนอุปกรณ BLUETOOTH โดยการใชงาน แอพพลิเคชั่น “Sony | Music Center” สําหรับ รายละเอียด โป รดดู “การเลนอุปกรณ BLUETOOTH” (หนา 15)

การตั้งคาความไว “2V” หรือ “5V” ของโหมด “2ch/BT” โด ยปกติแลว จะใชงานตัวเครื่องนี้โดยตั้งคา ไปที่ “2

ชชุดเครื่องเสียงรถยนตที่มีระดับแรงด ัน สัญญาณสูง ใหตั้งคาไปที่ “5 V” หากเสียงมีความ

พี้ยนขณะเพิ่มระดับเสียง

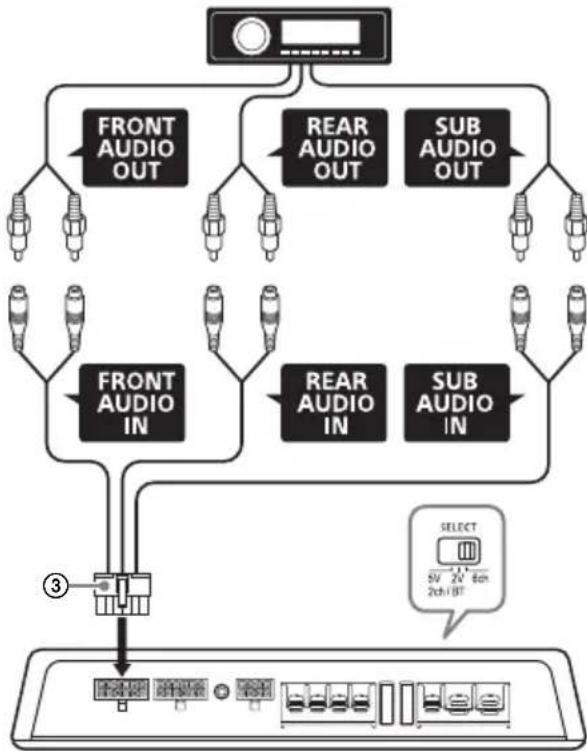

10TH การเชื่อมตอสายสัญญาณเขา (สําหรับระบบซับวูฟเฟอร BTL/โหมด 6ch) ดวยการตอลําโพง หรือ (หนา 13)

เมื่อทําการเชื่อมตอแบบนี้ ใหตั้งคาสวิตช SELECT ไปที่ตําแหนง “6ch”

ตรวจสอบใหแนใจวาสัญญาณที่สงไปยัง SUB AUDIO IN เปน

ณแบบชองเสียงเดียว SUB AUDIO IN ของตัวเครื่องนี้

ไมรองรับสัญญาณเ ขาแบบสเตอริโอ การเชื่อมตอสายสัญญาณเขา (สําหรับระบบลําโพง 3 ทิศทาง/โหมด 6ch) ดวยการตอลําโพง (หนา 14)

ารเชื่อมตอแบบนี้ ใหตั้งคาสวิตช SELECT ไปที่ตําแหนง “6ch”

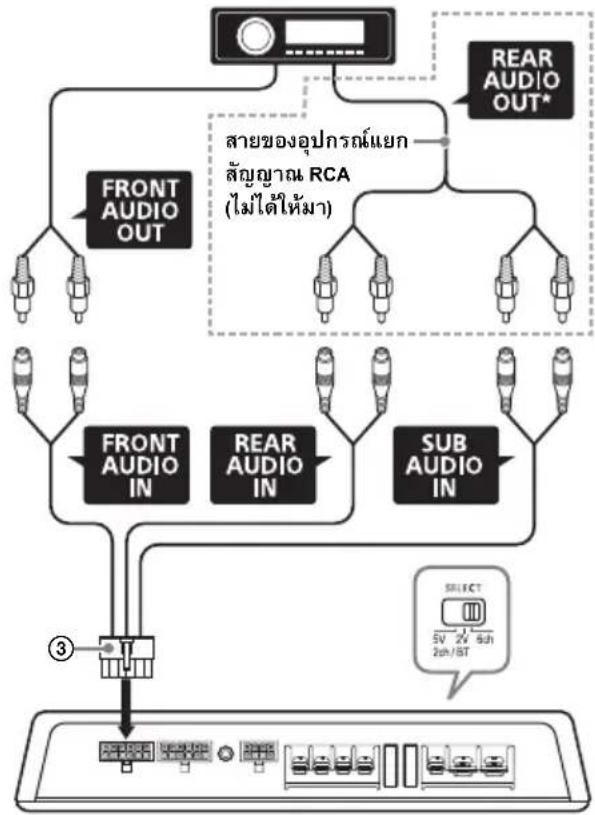

• ใชสายของอุปกรณแยกสัญญาณ RCA (ไมไดใหมา) ในการแยก

ๆ จาก REAR AUDIO OUT ไปยัง REAR AUDIO IN

สายของอุปกรณแยก สัญญาณ RCA (ไมไดใหมา)11TH การเชื่อมตอสัญญาณเขาไฮเลเวล (เมื่อเปดใชงาน DSP แลว/โหมด 2ch) ดวยการตอลําโพง (หนา 13) การเชื่อมตอสัญญาณเขาไฮเลเวล (สําหรับระบบซับวูฟเฟอร BTL/โหมด 6ch) ดวยการตอลําโพง หรือ (หนา 13)

หากชุดเครื่องเสียง รถยนตของทานไมมีสัญญาณออกซับวูฟเฟอร

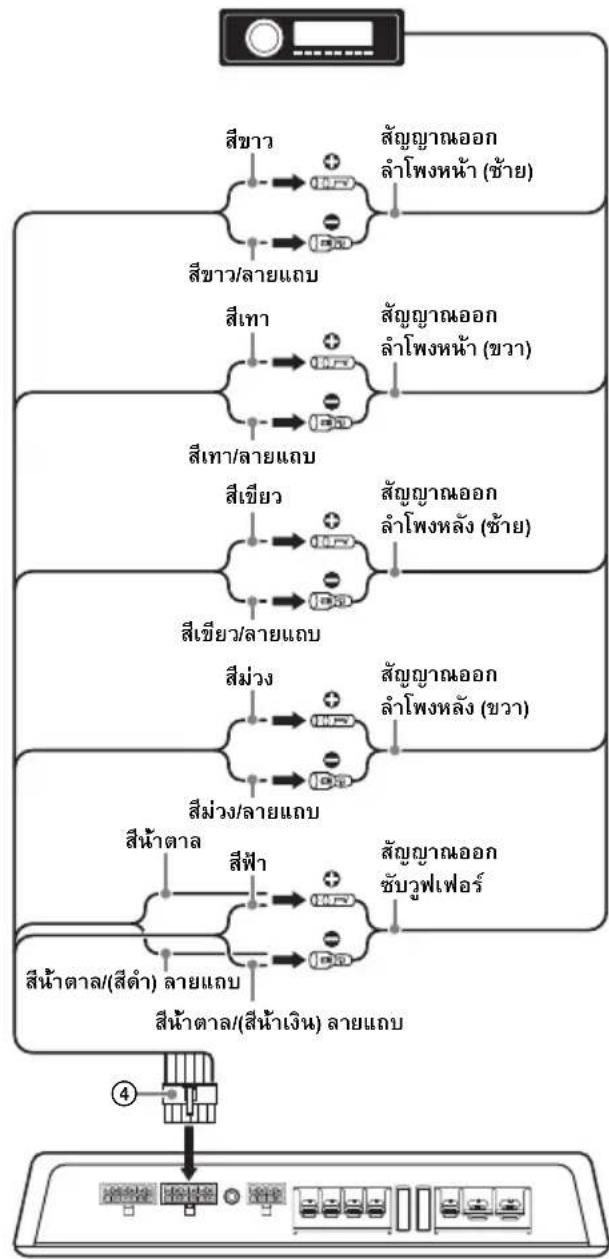

นตัวเครื่องนี้เปนแอมปแบบ 4ch หรือทําการเชื่อมตอในโหมด 2ch (

สีน้ําตาล/(สีดํา) ลายแถบ

สีน้ําตาล/(สีน้ําเงิน) ลายแถบ 12TH การเชื่อมตอสัญญาณเขาไฮเลเวล (สําหรับระบบลําโพง 3 ทิศทาง/โหมด 6ch) ดวยการตอลําโพง (หนา 14) การเชื่อมตอสายสัญญาณเขาไฮเลเวล ตอสายที่ถูกตองไปยังลําโพงตางๆ

RL ลําโ พงหลัง (ซาย)

สีน้ําตาล/(สีน้ําเงิน) ลายแถบ13TH

ตั้งคาสวิตช HIGH PASS FILTER, สวิตช FILTER และสวิตช LOW

PASS FILTER บนแผงควบคุมไปที่ตําแหนงที่เหมาะสมตามระบบ

โปรดอางอิงจากคูมือก ารใชงานที่ใหมาพรอมก ับลําโพงของทาน

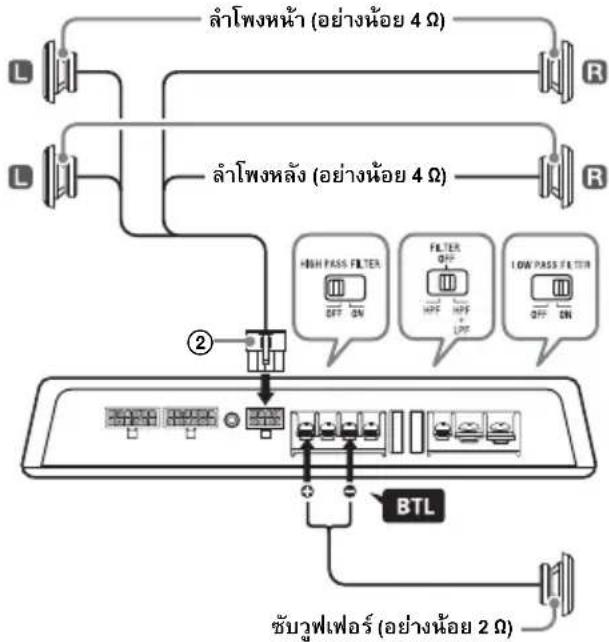

รับรายละเอียดเพิ่มเติม ระบบลําโพง 4.1ch ที่มีการเชื่อมตอ ซับวูฟเฟอรแบบบริดจ ดวยการเชื่อมตอสัญญาณเขา หรือ (หนา 9, 10)

เมื่อทําการเชื่อมตอแบบนี้ ใหตั้งคาสวิตชฟลเตอรไปที่ตําแหนง

– HIGH PASS FILTER: OFF– FILTER: OFF– LOW PASS FILTER: ON เมื่อตองการปรับสมดุลระดับเสียงของลําโพงหนา, ลําโพงหลัง และซับวูฟเฟอรในขณะที่ตัวเครื่องอยูในโหมด 2ch (โหมด DSP) ใหใชงาน iPhone/สมารทโฟน Android ในการปรับการตั้งคา [Fader], [Balance] และ [Subwoofer Level] ของแอพพลิเคชั่น “Sony | Music Center” ระบบลําโพง 2 ทิศทางที่มีการเชื่อมตอ ซับวูฟเฟอรแบบบริดจ ดวยการเชื่อมตอสัญญาณเขา หรือ (หนา 9, 10)

รเชื่อมตอแบบนี้ ใหตั้งคาสวิตชฟลเตอรไปที่ตําแหนงตอไปนี้: – HIGH PASS FILTER: ON– FILTER: HPF+LPF– LOW PASS FILTER: ON การเชื่อมตอลําโพง ลําโพงหลัง (อยางนอย 4 Ω) ซับวูฟเฟอร (อยางนอย 2 Ω) ลําโพงหนา (อยางนอย 4 Ω)

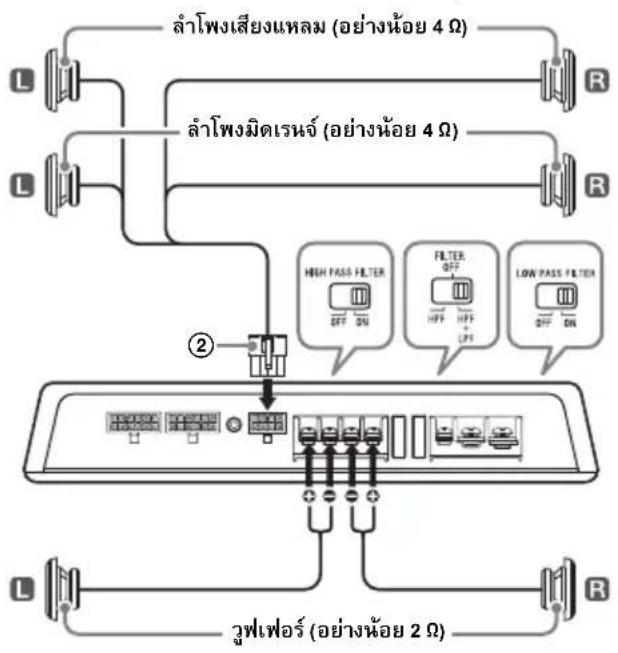

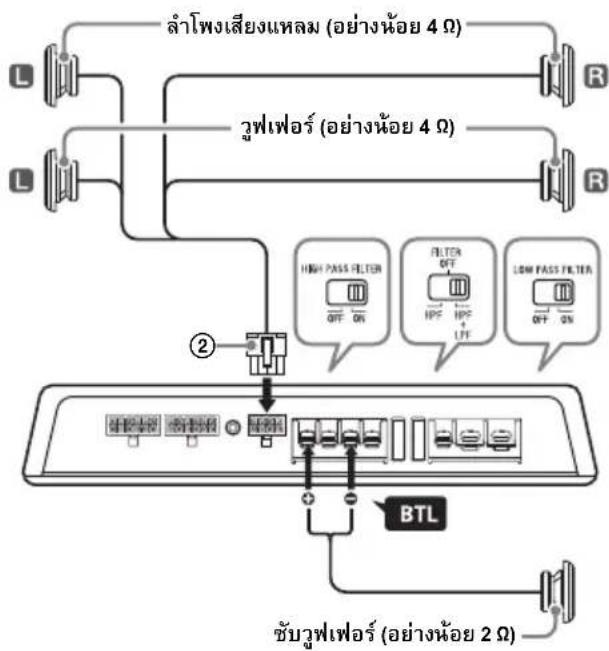

ลําโพงเสียงแหลม (อยางนอย 4 Ω) ซับวูฟเฟอร (อยางนอย 2 Ω) วูฟเฟอร (อยางนอย 4 Ω) 14TH ระบบลําโพง 3 ทิศทาง ดวยการเชื่อมตอสัญญาณเขา (หนา 10)

หใชระบบลําโพง 3 ทิศทางของ Sony รุน XS-GS1631C หมายเหตุเมื่อทําการ เชื่อมตอแบบนี้ ใหตั้งคาสวิตชฟลเตอรไปที่ตําแหนงตอไปนี้: – HIGH PASS FILTER: ON– FILTER: HPF+LPF– LOW PASS FILTER: ON การเชื่อมตอสายลําโพง ตอสายที่ถูกตองไปยังลําโพงตางๆ การเตรียมอุปกรณ BLUETOOTH ทานสามารถเพลิดเพลินไปกับเพลงจากอุปกรณที่รองรับการใชงาน BLUETOOTH เชน iPhone/สมารทโฟน Android (หลังจากนี้

วา “อุปกรณ BLUETOOTH” หากมิไดระบุไวเปนอยางอื่น)

รับรายละเอียดเกี่ยวกับการเชื่อมตอ โปรดอางอิงจากคูมือ

นที่ใหมาพรอมกับอุปกรณ

การเชื่อมตออุปกรณ ใหลดระดับเสียงของอุปกรณ BLUETOOTH ลง มิฉะนั้นอาจทําใหเสียงดังจนเกินไป

ารถใชงานไดเมื่อตั้งคาสวิตช SELECT ไวที่ตำแหนง “2V” หรือ “5V”)

ชื่อมตออุปกรณ BLUETOOTH เปนครั้งแรก จะตองมี การลงทะเบียน รวมกัน (เรียกวา “การจับคู”) การจับคูจะเปน

ใหตัวเครื่องนี้และอุปกรณตัวอื่นจดจำกันได 1 วางอุปกรณ BLUETOOTH ไวในระยะ 1 เมตร จากตัวเครื่องนี้ 2 กด PAIRING คางไว 2 วินาที ไฟแสดง จะกะพริบเร็วๆ ในขณะที่ตัวเครื่องนี้อยูใน โหมดเตรียมพรอมสําหรับการจับคู 3 ทําการจับคูบนอุปกรณ BLUETOOTH เพื่อใหอุปกรณ

าตัวเครื่องนี้เจอ 4 เลือก [XM-GS6DSP] ที่แสดงขึ้นบนจอแสดงผลของ

ณ BLUETOOTH หากชื่อรุนอุปกรณของทานไมปรากฏขึ้น ใหทําซ้ําตั้งแต

อนที่ 2 5 หากจําเปนตองใสรหัสผานบนอุปกรณ BLUETOOTH ใหปอน [0000] เมื่อทําการจับคูเสร็จเรียบรอยแลว ไฟแสดง จะกะพริบชาๆ 6 เลือกตัวเครื่องนี้บนอุปกรณ BLUETOOTH เพื่อทําการ เชื่อมตอ B LUETOOTH ไฟแสดง จะติดสวางขึ้นเมื่อการเชื่อมตอเสร็จสมบูรณ หมายเหตุขณะเชื่อม ตออยูกับอุปกรณ BLUETOOTH อุปกรณอื่นจะไมสามารถ าตัวเครื่องนี้เจอได หากตองการเปดใหสามารถคนหาได ใหกด PAIRING เพื่อเขาสูโหมดเตรียมพรอมสําหรับการจับค ูและคนหา รื่องนี้จากอุปกรณอื่น

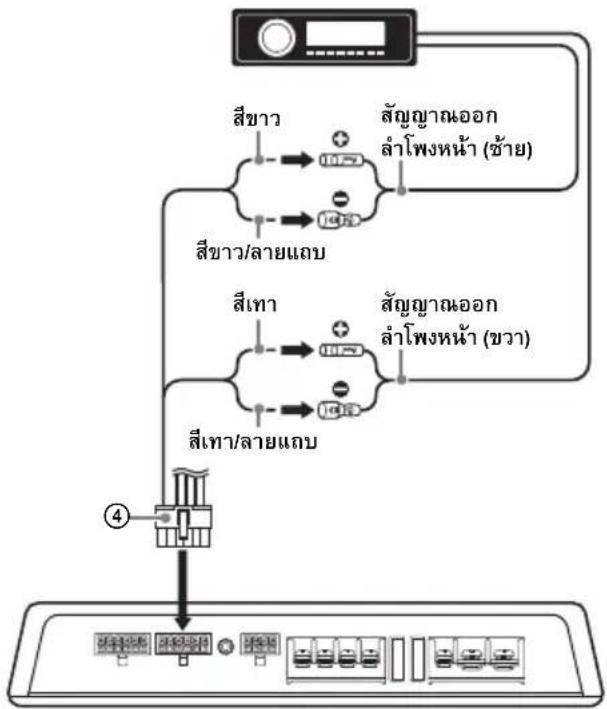

FL ลําโพงหนา (ซาย) 2 สีขาว/ลายแถบ

RL ลําโพงหลัง (ซาย) 6 สีเขียว/ลายแถบ

RR ลําโ พงหลัง (ขวา) 8 สีมวง/ลายแถบ ลําโพงเสียงแหลม (อยางนอย 4 Ω) วูฟเฟอร (อยางนอย 2 Ω) ลําโพงมิดเรนจ (อยางนอย 4 Ω)

BLUETOOTH การจับคูและการเชื่อมตออุปกรณ BLUETOOTH15TH การเริ่มตนการเลน สําหรับรายละเอียด โปรดดู “การเลนอุปกรณ BLUETOOTH” (หนา 15) การตัดการเชื่อมตออุปกรณที่จับคู ดําเนินการขั้นตอนที่ 2 หากตองการใชงานตัวเครื่องนี้ดวย BLUETOOTH ตองมีการ เชื่อมตอกับอุปกรณที่จับคูไวแลว อุปกรณท ี่จับคูไวแลวบางตัว ตอกับตัวเครื่องนี้โดยอัตโนมัติ ใชงานอุปกรณ BLUETOOTH เพื่อทําการเชื่อมตอ BLUETOOTH กับตัวเครื่องนี้ (หนา 14) การเลนอุปกรณ BLUETOOTH ทานสามารถเลนเนื้อหาตางๆ บนอุปกรณ BLUETOOTH ที่เชื่อมตอ

งรับ BLUETOOTH A2DP (รูปแบบการกระจายเสียง

ขั้นสูง)(สาม ารถใชงานไดเมื่อตั้งคาสวิตช SELECT ไวที่ตำแหนง “2V” หรือ “5V”)หากตอง การเลนอุปกรณ BLUETOOTH จะตองติดตั้งแอพพล ิเคชั่น “Sony | Music Center” ลง ใน iPhone/สมารทโฟน Android ของทานกอนดาวนโหลด แอพพลิเคชั่น “Sony | Music Center” เวอรชั่นลาส ุด ไดจาก A pp Store สําหรับ iPhone หรือจาก Google Play สําหรับ สมารทโฟน Android 1 ใชงานอุปกรณ BLUETOOTH เพื่อทําการเชื่อมตอ BLUETOOTH กับตัวเครื่องนี้ (หนา 14) 2 เปดแอพพลิเคชั่น “Sony | Music Center” 3 เริ่มตนใชงานแอพพลิเคชั่นการเลนไฟลเสียงบนอุปกรณ BLUETOOTH 4 ใชงานอุปกรณ BLUETOOTH เพื่อเริ่มตนการเลน การปรับระดับเสียง ระหวางการเลน ใหปรับระดับเสียงของ iPhone/สมารทโฟน Android ของทาน หรือปรับการตั้งคาเสียงของแอพพลิเคชั่น “Sony | Music Center” การสับเปลี่ยนเปนการเชื่อมตอสายสัญญาณเขา

โหมด 2ch) เลือก [Audio In] บนแอพพลิเคชั่น “Sony | Music Center” การปดฟงกชั่น BLUETOOTH กด PAIRING คางไว 7 วินาที ารจับคู BLUETOOTH ที่จัดเก็บไวในตัวเครื่องจะถูกลบออก คําแนะนําหากปดส วิตชกุญแจของรถยนตในขณะที่เชื่อมตออุปกรณ BLUETOOTH ไว ตัวเครื่องนี้จะ เชื่อมตอเขากับอุปกรณ BLUETOOTH ท ี่เชื่อมตอไว มโดยอัตโนมัติเมื่อเปดสวิตชกุญแจของรถยนตในครั้งถัดไป การเชื่อมตอกับอุปกรณ BLUETOOTH ที่จับคูไวแลว16TH การตั้งคา DSP ทานสามารถกําหนดการตั้งคา DSP โดยใชแอพพลิเคชั่น “Sony | Music Center” ที่มีแอพ “Advanced car audio setting” ฝงมาเปนแอพพลิเคชั่นเสริมได ารถใชงานไดเมื่อตั้งคาสวิตช SELECT ไวที่ตำแหนง “2V” หรือ “5V”) ดาวนโหลดแอพพลิเคชั่น “Sony | Music Center” เวอรชั่นลาสุด จาก A pp Store สําหรับ iPhone หรือจาก Google Play สําหรับ สมารทโฟน Androidหมายเหตุ เพื่อความปลอดภัยของทาน โปรดปฏิบัติตามกฎหมายและขอบังคับ ถิ่นของทาน และหามใชงานแอพพลิเคชั่นในขณะขับรถ “Sony | Music Center” เปนแอพสําหรับควบคุมอุปกรณเครื่องเสียง ของ Sony ที่รองรับการใชงาน “Sony | Music Center” โดยใช iPhone/สมารทโฟน Android ของทาน การควบคุมผาน “Sony | Music Center” ที่ทานสามารถทําได กันไปตามอุปกรณที่เชื่อมตออยู สําหรับการใชประโยชนจากคุณสมบัติตางๆ ของ “Sony | Music Center” โปรดดูรายละเอียดเพิ่มเติมจาก iPhone/สมารทโฟน Android ของทาน สําหรับรายละเอียดเพิ่มเติมเกี่ยวกับ “Sony | Music Center” โปรดเขาไปที่ URL ตอไปนี้: http://www.sony.net/smcqa/ เขาไปที่เว็บไซตดานลางนี้และตรวจสอบรุนของ iPhone/สมารทโฟน Android ที่รองรับการใชงาน สําหรับ iPhone: เขาไปที่ App Store รับสมารทโฟน Android: เขาไปที่ Google Play เกี่ยวกับแอพพลิเคชั่น “Advanced car audio setting” “Advanced car audio setting” เปนแอพพลิเคชั่นเสริมที่ชวย สามารถกําหนดการตั้งคาเสียงไดมากขึ้นดวยแอพพลิเคชั่น “Sony | Music Center”โปรดดาวนโ หลดแอพพลิเคชั่น “Advanced car audio setting” เวอรชั่นลาสุดจาก App Store สําหรับ iPhone หรือจาก Google Play สําหรับสมารทโฟน Android 1 ทําการเชื่อมตอ BLUETOOTH กับ iPhone/สมารทโฟน Android ของทาน (หนา 14) 2 เปดแอพพลิเคชั่น “Sony | Music Center” การเชื่อมตอกับ iPhone/สมารทโฟน Android จะเริ่มขึ้น ายละเอียดเกี่ยวกับการใชงานคุณสมบัติตางๆ บน iPhone/สมารทโฟน Android โปรดดูคูมือชวยเหลือของแตละ แอพพลิเคชั่น หากหมายเลขประจําอุปกรณไมปรากฏขึ้น ตรวจสอบใหแนใจวามีหมายเลขปรากฏขึ้น (เชน 123456) จากนั้น เลือก [ใช] บน iP hone/สมารทโฟน Android ของทาน 1 ใชงาน iPhone/สมารทโฟน Android ของทานเพื่อเปด

นแอพพลิเคชั่น “Sony | Music Center” จากนั้น

อน [Settings] หรือสัมผัส [Advanced car audio setting] เพื่อเขาสูโหมด 2 แตะ [Sound] 3 แตะรายการการตั้งคาที่ตองการ จากนั้นทําการ

สามารถตั้งคารายการตอไปนี้ได Equalizer (อีควอไลเซอร) เลือกหนึ่งในกราฟเสนโคงอีควอไลเซอรจากกราฟเสนโคง อไลเซอร 10 แบบหรือเลือกปด: [Off], [R&B], [Rock], [Pop], [Hip-Hop], [EDM], [Jazz], [Soul], [Country], [Karaoke]*, [Custom]สามารถบันทึกก ารตั้งคากราฟเสนโคงอีควอไลเซอรสําหรับ แตละแหลงสัญญาณเสียงได

• [Karaoke] ลดเสียงรองแตไมสามารถปดเสียงรองไดในระหวาง ะไมรองรับการใชงานไมโครโฟน

Sony | Music Center กับ iPhone/สมารทโฟน Android การสรางการเชื่อมตอ Sony | Music Center การกําหนดการตั้งคา DSP17TH Listening Position (ตําแหนงในการรับฟง) Front/Rear Position (ตําแหนงหนา/หลัง)

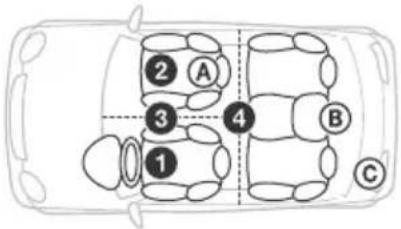

องสนามเสียงแบบธรรมชาติโดยการหนวงสัญญาณเสียง ที่ออกจากลําโพงตางๆ ใหเหมาะสมกับตําแหนงของท าน: [Front Left] (ดานหนาซาย), [Front Right] (ดานหนาขวา), [Front] (ดานหนาตรงกลาง), [All] (กึ่งกลางรถยนตของทาน), [Custom] (ตําแหนงที่ตั้งคาโดย “Advanced car audio setting” ของ “Sony | Music Center”) [OFF] (ไมไดตั้งคาตําแ

Adjust Position (ปรับตําแ

ปรับตั้งคาตําแ หนงการรับฟงอยางละเอียด: [+3] – [Center] – [-3]

ารถใชไดเมื่อไมไดตั้งคา [Front/Rear Position] เปน [Off] หรือ [Custom]) Subwoofer Position (ตําแ หนงซับวูฟเฟอร) [Near] (ใกล), [Normal] (ปกติ), [Far] (ไกล) (สามารถใชไดเมื่อไมไดตั้งคา [Front/Rear Position] เปน [Off] หรือ [Custom]) Balance (สมดุล) ปรับสมดุลของเสียง: [15] – [0] – [-15] หรือปรับตําแหนงการตั้งคาไปทางซาย/ขวาในการต ั้งคา “BAL/ FAD/SW Level” ของ “Advanced car audio setting” Fader (เฟดเดอร) ปรับระดับความสอดคลอง: [15] – [0] – [-15] หรือปรับตําแ หนงการตั้งคาขึ้น/ลงในการตั้งคา “BAL/FAD/ SW Level” ของ “Advanced car audio setting” Subwoofer Level (ระดับเสียงซับวูฟเฟอร) ปรับระดับเสียงของซับวูฟเฟอร: [-11.0] – [0.0] – [10.0] หรือแตะ SW Level +/– ในการตั้งคา “BAL/FAD/SW Level” ของ “Advanced car audio setting”

ตัวเครื่องนี้ไดรับการออกแบบมาใหใชกับสายด ินขั้วลบแบบ 12 V DC เทานั้น ใชลําโพงที่มีคาความตานทานตั้งแต 2 Ω ถึง 8 Ω (SUB) และ

Ω ถึง 8 Ω (FRONT/REAR) อยาตอลําโพงใดๆ ที่เปดใชงานอยู (ซึ่งมีแอมปติดตั้งในตัว) เขากับขั้วตอลําโพงของตัวเครื่อง การกระทําดังกลาวอาจทําให

พงที่เปดใชงานอยูเสียหาย หลีกเลี่ยงการติดตั้งตัวเครื่องในพื้นที่ซึ่ง: – มีอุณหภูมิสูง เชน จากแสงแดดโดยตรงหรือลมรอนจาก

– ฝนหรือความชื้น – ฝุนหรือสิ่งสกปรก หากจอดรถของทานไวในที่ซึ่งมีแสงแดดสองถึงโดยตรงและ

ภูมิภายในรถเพิ่มสูงขึ้นอยางรวดเร็ว ใหปลอยใหตัวเครื่อง เย็นลงกอนใชงาน เมื่อติดตั้งตัวเครื่องในแนวนอน ตรวจสอบใหแนใจวาไมมี พรมปูพื้น ฯล ฯ ปดทับครีบระบายความรอนของตัวเครื่อง หากวางตัวเครื่องใกลกับชุดเครื่องเสียงรถยนต หรือเสาสัญญาณ

ารรบกวนขึ้นได ในกรณี ใหยายตัวเครื่องใหไกลจาก

รื่องเสียงรถยนตหรือเสาสัญญาณ หากไมมีการจายไฟไปยังชุดเครื่องเสียงรถยนต ใหตรวจสอบ

เพาเวอรแอมปมีวงจรปองกัน* เพื่อปกปองทรานซิสเตอรและ ลําโพง ในกรณีที่แอมปผิดปกติ อยาพยายามทําการทดสอบ

กันโดยการปดแผงระบายความรอนหรือสรางโหลด

อยาใชตัวเครื่องในกรณีที่แบตเตอรี่ออน เนื่องจากประสิทธิภาพ

องตัวเครื่องขึ้นอยูกับเพาเวอรซัพพลายที่มีประสิทธิภาพ เพื่อความปลอดภัย ใหปรับระดับเสียงชุดเครื่องเสียงรถยนตไวที่ ระดับปานกลางเพื่อใหทานสามารถไดยินเสียงอื่นดวย

• วงจรปองกัน แอมปนี้มีวงจ รปองกันซึ่งจะทํางานในกรณีตอไปนี้: – เมื่อตัวเครื่องมีความรอนสูงเกินไป – เมื่อมีการสรางกระแส DC – เมื่อขั้วตอลําโพงลัดวงจร ไฟแสดง POW ER/PROTECTOR จะกะพริบ และตัวเครื่องจะปด หากเกิดกรณีดังกลาวขึ้น ใหนํามวนเทปหรือแผนดิสกออก และปด อุปกรณที่เชื่อมตออยู และทําการพิจารณาหาสาเหตุของความผิดปกติ หากตัวเครื่องมีควา มรอนสูง ใหรอจนกระทั่งตัวเครื่องเย็นลงกอน

หากทานมีขอสงสัยหรือคําถามใดๆ ที่เกี่ยวของก ับตัวเครื่องของทาน ซึ่งไมครอบคลุมอยูในคูมือฉบับนี้ โปรดเขาร ับคําปรึกษาที่ตัวแทน

นายของ Sony ใกลบานทาน ขอมูลเพิ่มเติม18TH ทานสามารถเชื่อมตอ iPod รุนตอไปนี้ได โปรดอัพเดทอุปกรณ iPod ของทานดวยซอฟตแวรเวอรชั่นลาสุดกอนใช งาน

อง iPhone/iPod ที่รองรับการใชงาน การใชงานปาย ผลิตเพื่อ Apple หมายถึงอุปกรณเสริมที่ออกแบบ มาเพื่อเชื่อมตอโดยเฉพาะกับผลิตภัณฑของ Apple ที่ระบุไวใน

ไดรับการรับรองจากนักพัฒนาวาเปนไปตามมาตรฐาน การปฏิบัติกา รของ Apple โดย Apple จะไมรับผิดชอบตอ การปฏิบัติการของอุปกรณนี้หรือความสอดคลองตามมาตรฐาน

ความปลอดภัยและขอบังคับของอุปกรณนี้ โปรดทราบวา

นอุปกรณเสริมนี้กับผลิตภัณฑของ Apple อาจสงผล กระทบตอประสิทธิภาพการใชงานแบบไรสาย

มีขอสงสัยหรือคําถามใดๆ ที่เกี่ยวของก ับตัวเครื่องของทาน

บคลุมอยูในคูมือฉบับนี้ โปรดเขาร ับคําปรึกษาที่ตัวแทน จําหนายของ Sony ใกลบานทาน การบํารุงรักษา เมื่อทําการเปลี่ยนฟวส ตรวจสอบใหแนใจวาไดใชฟวสที่มีแอมปแปร ตรงตามที่ระบุไวบนตลับฟวส หากฟวสขาด ใหตรวจสอบ

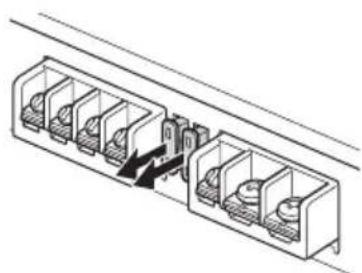

ตอสายไฟและเปลี่ยนฟวสทั้งสองชุด หากฟวสขาดอีกครั้ง

เปลี่ยน อาจมีความผิดปกติจากภายใน ในกรณีดังกลาว ใหเขารับคําปรึกษาที่ตัวแทนจําหนายของ Sony ใกลบานทาน เกี่ยวกับ iPod รุนที่รองรับการใชงาน Bluetooth® iPhone 8 iPhone 8 Plus iPhone 7 iPhone 7 Plus iPhone SE iPhone 6s iPhone 6s Plus iPhone 6 iPhone 6 Plus iPhone 5s iPhone 5c iPhone 5 iPhone 4s iPod touch (รุนที่ 6) iPod touch (รุนที่ 5) การเปลี่ยนฟวส

หามใชฟวสที่มีอัตราแอมแปรเกินกวาที่ใหมาพรอมกับตัวเครื่อง เนื่องจากการกระทําดังกลาวอาจทําใหตัวเครื่องไดรับ

าย19TH ขอมูลจําเพาะ การสื่อสารแบบไรสาย ระบบการสื่อสาร: มาตรฐานของ B LUETOOTH เวอรชั่น 3.0

มาตรฐานการสงขอมูลข อง BLUETOOTH ที่ระดับ 2

ามแรงของสัญญาณสูงสุด +1 dBm) ระยะการสื่อส

าศจากสิ่งกีดขวางประมาณ 10 เมตร ยานความถี่:

ความถี่ 2.4 GHz (2.4000 GHz – 2.4835 GHz)

อนการปรับเสียง: FHSS รูปแบบ B LUETOOTH ที่รองรับ*

A2DP (รูป แบบการกระจายเสียงขั้นสูง) 1.3 AVRCP (รูปแบบการควบคุมสัญญาณภาพและเสียงระยะไกล)

โคเดกที่เกี่ยวของ: SBC (.sbc), AAC (.m4a) *1 ระยะแทจริงอาจแตกตางกันไปตามปจจัยตางๆ เชน สิ่งกีดขวาง

รณ, สนามแมเหล็กรอบเตาไมโครเวฟ, กระแสไฟฟาสถิต, ความไวของการรับขอมูล, ประสิทธ ิภาพของ สายอากาศ, ระบบปฏิบัติการ, แอพพลิเคชั่นของซอฟตแวร ฯลฯ *2 รูปแบบมาตรฐานของ BLUETOOTH จะแสดงจุดประสงคของ การสื่อสาร B LUETOOTH ระหวางอุปกรณตางๆ

ตอ RCA, ขั้วตอสัญญาณเขาไฮ

ชวงปรับระดับสัญญาณเขา (ในโหมด 6ch):

ตอ RCA), 3 V – 12 V (สัญญาณเขาไฮ

ชองสัญญาณออก: ขั้วตอสัญญาณอ

ขั้ว WOOFE R/SUBWOOFER คาความตานทานลําโพง:

Ω – 8 Ω (ขั้วตอสัญญาณออกลําโพง),

Ω – 8 Ω (ขั้ว WOOFER/SUBWOOFER) กําลังขับสูงสุด: 5 ลําโพง: 100 W × 4 (FRONT/REAR ที่ 4 Ω), 1,100 W × 1 (SUB BTL ที่ 2 Ω)

พง 6 ตัว: 100 W × 4 (FRONT/REAR ที่ 4 Ω), 300 W × 2 (SUB ที่ 2 Ω) กําลังขับที่สัญญาณอ อกตอเนื่อง (จายแรงเคลื่อนไฟฟาที่

พง 6 ตัว: 45 W × 4 (FRONT/REAR ที่ 4 Ω), 90 W × 2 (SUB ที่ 4 Ω) การตอบสนองความถี่: 20 Hz – 20 kHz ( dB) (FRONT/REAR), 20 Hz – 10 kHz ( dB) (SUB)

0.1% ที่ 1 W, 1 kH z (FRONT/REAR ที่ 4 Ω), 0.1% ที่ 45 W, 1 kHz (SUB ที่ 4 Ω) โลวพาสฟลเตอ

0 dB – 10 dB (40 Hz) (SUB) กําลังไฟฟาที่ตองการ: แบตเตอรี่รถยนตแบบ 12 V DC (สายดินขั้วลบ) แรงเคลื่อนไฟฟาเพาเวอรซัพพลาย:

อัตราสิ้นเปลืองกระแสไฟฟา: ที่สัญญาณออกตอเนื่อง: 36 A 45 W × 4 (FRONT/REAR ที่ 4 Ω), 90 W × 2 (SUB ที่ 4 Ω) สัญญาณเขา ACC: 1 mA สัญญาณเขารีโมท: 1 mA

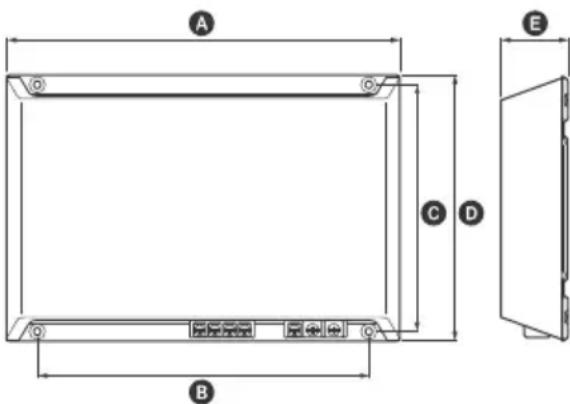

ประมาณ 295 มม. × 51 มม. × 199.5 มม. (กวาง/สูง/ลึก) ไมรวมสวนที่ยื่นออกมาและปุมควบคุม 295 มม. 248 มม. 184.8 มม. 199.5 มม. 51 มม. +0.5

ประมาณ 2.6 กิโลกรัม ไมรวมอุปกรณเสริม

ครื่อง (1) สกรูติดตั้ง (4)

าณเขา RCA (1) สายสัญญาณออกลําโพง (1)

ทนจําหนายของทานอาจไมไดใหอุปกรณเสริมตามที่เขียนไว ดานบนมาดวย โปรดสอบถามตัวแทนจําหนายสําหรับรายละเอียด

ณและขอมูลจําเพาะอาจเปลี่ยนแปลงไดโดยไมตองแจง

ณคําวา Bluetooth® และโลโกตางๆ ครอบครองโดย Bluetooth SIG, Inc. และ Sony Corporation ไดรับอนุญาตใหใช

หมายดังกลาวได เครื่องหมายการคาและชื่อทางการคา

องเจาของเครื่องหมายการคาหรือชื่อทางการคานั้นๆ Apple, iPhone, iPod และ iPod touch เปนเครื่องหมายการคาของ Apple Inc. ซึ่งจดทะเบียนในประเทศสหรัฐอเมริกาและประเทศอื่นๆ Google, Google Play แล ะ Android เปนเครื่องหมายการคาของ Google LLC. การแกไขปญหา รายการตรวจสอบตอไปนี้จะชวยใหทานแกไขปญหาเกือบ ทุกรูปแบบซึ่งทาน อาจพบระหวางการใชงานตัวเครื่องของทาน กอนตรวจสอบรายการตรวจสอบดานลาง โปรดอางอิงจากขั้นตอน

ตอและการใชงาน ไฟแสดง POWER/PROTECTOR ไมติดสวาง

– เปลี่ยนฟวสใหม ไมไดเชื่อมตอสายดินอยางแนนหนา – ตอสายดินเขากับจุดที่เปนโลหะของรถยนตอยางแนนหนา แรงเคลื่อนไฟฟาซึ่งเขาไปที่ขั้วสัญญาณรีโมทเขา (REM)

– เปดชุดเครื่องเสียงรถยนต หากยังไมไดเปด – ใหใชรีเลย หากระบบใชแอมปหลายตัว ตรวจสอบแรงเคลื่อนไฟฟาแบตเตอรี่ (10.5 V – 16 V) ไฟแสดง POWER/PROTECTOR กะพริบเร็วๆ ปดสวิตชเครื่อง เกิดการลัดวงจรที่สัญญาณออกลำโพง – แกไขสาเหตุของการลัดวงจร ปดสวิตชเครื่อง ตรวจสอบใหแนใจวาไดเชื่อมตอสายลําโพง

ไฟแสดง POWER/PROTECTOR กะพริบชาๆ (วินาทีละหนึ่งครั้ง) ตัวปองกันความรอนจะทํางานและสัญญาณออกลําโพงจะลดลง – ตรวจสอบใหแนใจวาคาความตานทานของลําโพงที่เชื่อมตอ มีความเหมาะสม ตัวเครื่องรอนผิดปกติ ตัวเครื่องมีความรอนสูงขึ้นอยางผิดปกติ – ใชลําโพงที่มีคาความตานทานที่เหมาะสม:

Ω – 8 Ω (สเตอริโอ), 4 Ω – 8 Ω (เมื่อใชเปนแอมปบริดจ) ตรวจสอบใหแนใจวาไดวางตัวเครื่องไวในที่ซ ึ่งอากาศถายเท

ไดยินเสียงรบกวน สายไฟกําลังติดตั้งใกลกับสายสัญญาณ RCA มากเกินไป – เก็บสายไฟใหหางจากสายสัญญาณ ไมไดเชื่อมตอสายดินอยางแนนหนา – ตอสายดินเขากับจุดที่เปนโลหะของรถยนตอยางแนนหนา สายขั้วลบลําโพงสัมผัสกับแชสซีรถ – เก็บสายใหหางจากแชสซีรถ ลิขสิทธิ์21TH เสียงไมชัดเจน ตรวจสอบวาการตั้งคาฟลเตอรและการปรับความถ ี่คัทออฟ

ามเหมาะสมกับระบบลําโพง สําหรับรายละเอียด โปรดดู “การเชื่อมตอสัญญาณเขา” (หนา 9) และ “การเชื่อมตอลําโพง” (หนา 13) เสียงเบาเกินไป ปุมปรับ LEVEL อยูในตําแหนงที่ไมเหมาะสม บิดปุมปรับ LEVEL ตามเข็มนาฬิกา ฟงกชั่น BLUETOOTH ไฟแสดง ไมติดสวางขึ้น โหมดการเชื่อมตอที่เลือกบนตัวเครื่องไมเหมาะสม – ตรวจสอบวาไดตั้งคาสวิตช SELECT ไวที่ตําแหนง “2V” หรือ “5V” หรือไม ไมสามารถคนหาตัวเครื่องนี้จากอุปกรณ BLUETOOTH ได กด PAIRING เพื่อใหตัวเครื่องเขาสูโหมดเตรียมพรอมสําหรับ การจับคูกอน จับคูอุปกรณ BLUETOOTH อุปกรณ BLUETOOTH ที่เชื่อมตอเขากับอุปกรณ BLUETOOTH ตัวอื่นแลวจะไมสามารถคนหาตัวเครื่องนี้เจอได – ใหใชงานอุปกรณ BLUETOOTH เพื่อตัดการเชื่อมตอกับ อุปกรณ BLUETOOTH ตัวอื่น จากนั้นคนหาตัวเครื่องนี้ หากอุปกรณจับคูกันแลว ใหคนหาตัวเครื่องนี้จากอุปกรณ BLUETOOTH ในขณะที่ไฟแสดง บน ตัวเครื่องกะพริบเร็วๆ ไมสามารถเชื่อมตอได การเชื่อมตอถูกควบคุมจากอุปกรณ BLUETOOTH – ใชงานอุปกรณ BLUETOOTH เพื่อเชื่อมตอกับอุปกรณนี้ ชื่ออุปกรณของตัวเครื่องนี้ไมปรากฏขึ้น อาจไมสามารถมองเห็นชื่ออุปกรณของตัวเครื่องนี้ได ทั้งนี้

ยูกับสถานะของอุปกรณ BLUETOOTH ระดับเสียงของอุปกรณ BLUETOOTH ที่เชื่อมตออยูเบา (ดัง) ระดับเสียงอาจแตกตางกันไป ทั้งนี้ขึ้นอยูกับอุปกรณ BLUETOOTH – ปรับระดับเสียงของอุปกรณ BLUETOOTH ที่เชื่อมตออยู

ะดับเสียงของตัวเครื่องนี้ เสียงขาดหายไประหวางการเลนของอุปกรณ BLUETOOTH ลดระยะหางระหวางตัวเครื่องนี้กับอุปกรณ BLUETOOTH หากอุปกรณ BLUETOOTH อยูภายในเคสซึ่งอาจรบกวน สัญญาณ ใหถอดเคสออกจากอุปกรณ BLUETOOTH ระหวาง

มีการใชงานอุปกรณ BLUETOOTH หลายตัวหรือใชงานอุปกรณ อื่นๆ ซึ่งมีการปลอยคลื่นวิทยุออกมาอยูในบริเวณใกลเคียง – ใหปดอุปกรณอื่นๆ – เพิ่มระยะหางจากอุปกรณอื่นๆ เสียงการเลนจะหยุดลงชั่วคราวเมื่ออุปกรณ BLUETOOTH กําลังทําการเชื่อมตอกับโทรศัพทมือถือ ซึ่งไมใชความผิดปกติ

ไมสามารถควบคุมตัวเครื่องนี้ผานอุปกรณ BLUETOOTH ได ตรวจสอบวาอุปกรณ BLUETOOTH ที่เชื่อมตออยูรองรับ AVRCP ฟงกชั่นบางอยางไมสามารถใชงานได ตรวจสอบวาอุปกรณ BLUETOOTH ที่เชื่อมตออยูรองรับฟงกชั่น

การจับคูลมเหลวเนื่องจากหมดเวลา เวลาที่กําหนดสําหรับการจับคูอาจมีระยะสั้น ทั้งนี้ขึ้นอยูกับ อุปกรณ BLUETOOTH ที่เชื่อมตอ – พยายามทําการเชื่อมตอใหสําเร็จภายในเวลาที่กําหนด ไมสามารถจับคูได หากขอมูลการจับคูของตัวเครื่องอยูบนอุปกรณ BLUETOOTH ที่เชื่อมตอ ตัวเครื่องอาจไมสามารถจับคูกับอุปกรณ BLUETOOTH ที่จับคูไวกอนหนานี้ไดหลังจากปรับใชคาเริ่มตน

ครื่องแลว ในกรณีนี้ ใหลบขอมูลการจับคูของตัวเครื่อง

รณ BLUETOOTH จากนั้นใหจับคูอีกครั้ง ฟงกชั่น BLUETOOTH ไมสามารถใชงานได ใหปดชุดเครื่องเสียงรถยนต จากนั้นเปดชุดเครื่องเสียงรถยนต

การใชงาน Sony | Music Center ชื่อของแอพพลิเคชั่นไมตรงกับแอพพลิเคชั่นจริงใน “Sony | Music Center” เปดแอพพลิเคชั่นอีกครั้งจากแอพพลิเคชั่น “Sony | Music Center” หากวิธีการแกปญหาดังกลาวไมไดทําใหสถานการณดีขึ้น ใหเขารับ

รึกษาที่ตัวแทนจําหนายของ Sony ใกลบานทาน22TH เว็บไซตสนับสนุน หากทานมีขอสงสัยหรือตองการขอมูลลาสุดเกี่ยวกับการรองรับ

ของผลิตภัณฑนี้ โปรดเขาไปที่เว็บไซตดานลางนี้:

นสหรัฐอเมริกา/แคนาดา: http://esupport.sony.com/
