Produkttyp	Häftapparat
Varumärke	Meec Tools
Modell	071031
Strömkälla	Manuell (handdriven)
Häftklammertyp	Standard 24/6 eller 26/6 häftklammer
Häftklammerkapacitet	Upp till 100 häftklammer
Laddningstyp	Fjäderbelastad toppladdning
Inmatningsdjup	Cirka 60 mm (2.4 tum)
Justerbar häftdjup	Ja, justerbar för olika papperstjocklekar
Häftkapacitet	Upp till 25 ark av 80 g/m² papper
Vikt	Cirka 0,5 kg (1.1 lbs)
Mått (L x B x H)	Cirka 190 x 60 x 150 mm (7,5 x 2,4 x 5,9 tum)
Färg	Svart och röd
Material	Metallkropp med plasthandtag
Säkerhetsfunktioner	Säkerhetslås för att förhindra oavsiktlig avfyrning
Underhåll	Rengör med torr trasa; smörj rörliga delar då och då
Reparationsmöjlighet	Delar finns; användarersättbar häftklammermagasin
Medföljande tillbehör	1 ask häftklammer (tillval)
Garanti	2 år

Vanliga frågor - 071031 Meec Tools

Hur laddar jag häftklammer i Meec Tools 071031 häftapparat?

Öppna den övre laddningsfacket genom att trycka på frigöringsknappen på baksidan. Sätt i en remsa med standard 24/6 eller 26/6 häftklammer med spetsarna nedåt. Stäng facket tills det klickar.

Vilken typ av häftklammer ska jag använda?

Använd standard 24/6 (24 gauge, 6 mm benlängd) eller 26/6 häftklammer. Dessa finns vanligtvis i kontorsbutiker.

Hur många ark kan denna häftapparat häfta?

Den kan häfta upp till 25 ark 80 g/m² papper. För tjockare högar, använd en kraftigare häftapparat.

Hur justerar jag häftdjupet?

Vrid på det justerbara djupvredet som sitter nära häftklammerutgången för att styra hur djupt häftklammern trycks in. Vrid medurs för djupare, moturs för grundare.

Varför häftar inte häftapparaten ordentligt?

Kontrollera om häftklammerremsan är korrekt laddad och inte tom. Se till att du använder rätt häftklammerstorlek. Rensa stopp genom att öppna facket och ta bort eventuella böjda häftklammer.

Hur rensar jag en häftklammerstopp?

Öppna den övre laddningsfacket. Använd tång eller pincett för att ta bort eventuella böjda eller fastklämda häftklammer. Stäng facket och testa med några ark.

Är denna häftapparat lämplig för tung användning?

Denna modell är utformad för lätt till måttligt kontorsbruk. För tung häftning (t.ex. rapporter över 25 ark), överväg en kraftigare häftapparat.

Hur rengör och underhåller jag häftapparaten?

Torka av utsidan med en torr trasa. Smörj de rörliga delarna då och då med lätt maskinolja. Undvik att få olja på häftklammerna.

Kan jag använda denna häftapparat för klädsel eller hantverk?

Nej, detta är en kontorshäftapparat endast för papper. Använd en häftpistol för klädsel eller hantverk.

Var hittar jag reservdelar?

Kontakta Meec Tools kundsupport eller besök deras webbplats för reservdelar. Vissa delar kan finnas hos auktoriserade återförsäljare.

BRUKSANVISNING 071031 Meec Tools

Bruksanvisning för spikpistol 20-50 mm

Bruksanvisning for spikerpistol 20-50 mm

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Läs bruksanvisningen noggrant innan användning!

WARNING! Följ alltid grundläggande säkerhetsåtgärder när du använder tryckluftsverktyg, för att minska risken för personskada. Detta verktyg är avsett för vissa användningsområden. Utrustningen får INTE modifieras och/eller används för något annat användningsområde än det avsedda. Kontakta återförsäljaren om du har frågor angående användningen av utrustningen.

• Håll arbetsområdet rent. Belamrade arbetsområden ökar risken för skador.
• Låt inte barn vistas i arbetsområdet. Låt inte barn hantera verktyget.
- Använd inte verktyget om du är påverkad av alkohol, läkemedel eller droger. Läs varningstexten för eventuella mediciner du tar för att se om ditt omdöme och dina reflexer kan påverkas av dem. Använd inte verktyget om du känner dig osäker.
- Använd skyddsglasögon. Skyddsglasögon ska uppfylla kraven enligt ANSI Z87.1. Skyddsglasögonen ska skydda mot flygande partiklar framifrån och från sidan. Bär skyddsglasögon när du laddar, använder eller servar verktyget.
- Använd hörselskydd. Personer inom arbetsområdet kan utsättas för höga ljudnivåer som kan orsaka hörselskador.
- Använd inte syre, brännbara gaser, gaser på flaska eller trycksatta gaser för att driva verktyget. Verktyget kan explodera och orsaka allvarliga skador.
- Använd lämpliga kläder. Bär skyddskläder och halkfria skor eller skyddsskor när du arbetar med verktyget. Använd inte löst sittande kläder eller smycken. De kan fastna i rörliga delar. Använd hårskydd för att skydda håret från att fastna i verktyget.
- Avfyra inte verktyget mot hårda material. Försök inte avfyra verktyget mot hårda eller sköra material som betong, stål eller kakel.
- Stå rätt när du använder verktyget. Ha hela tiden säkert fotfäste och god balans för att undvika skador.
- Kontrollera skadade delar. Kontrollera noga att inga delar är skadade innan du använder verktyget.
- Byte av delar och tillbehör. Använd endast godkända reservdelar och tillbehör vid service.
- Var uppmärksam. Var hela tiden försiktig. Tillämpa sunt förnuft. Använd inte verktyget när du är trött.
- Förvaring av verktyget. När verktyget inte används ska det förvaras torrt, väl rengjort och monterat, för att minska risken för korrosion. Förvaras oåtkomligt för barn.
- Förlängningssladd för utomhusbruk. Om kompressorn används utomhus ska endast jordad förlängningssladd, avsedd för utomhusbruk, användas. Se tillverkarens anvisningar rörande erforderlig tvärsnittsarea för kompressorns strömförbrukning.
- Akta luftslangen och dess anslutningar. Snubbla inte över slangen. Kontrollera att alla anslutningar är ordentligt åtdragna.
- Efter att du laddat fästelement är det förbjudet att rikta verktyget mot dig själv eller andra.
- Använd korrekt tryckluftsanslutning. Anslutningen på verktyget får inte kunna vara trycksatt efter att tryckluftsförsörjningen kopplats bort. Om du använder fel anslutning kan verktyget vara trycksatt efter att tryckluftsförsörjningen kopplats bort och fästelement kan fortfarande avfyras.
- När du ansluter tryckluft kan verktyget avfyra fästelement. Ta därför ut alla fästelement innan du ansluter tryckluft.
• Tryck inte ned avtryckaren och säkerhetsmekanismen när du laddar fästelement.
- Om fästelement fastnar kopplar du bort tryckluftsförsörjningen och tar bort fästelement som sitter fast.

VARNING! Varningar och anvisningar i denna handbok täcker inte alla tänkbara situationer som kan uppstå. Användaren måste använda sunt förnuft och försiktighet.

TEKNISKA DATA

Min. driftlufttryck	4,2 bar
Max. driftlufttryck	6,9 bar
Spiklängd	19 – 50 mm
Spikstorlek	1,2 mm
Spikkapacitet	100
Luftintag	1/4" NPT
Luftförbrukning	511/min
Vikt	1,4 kg
Ljudtrycksnivå, LpA	81,0 dB(A), K= 3 dB
Ljudeffektsnivå, LwA	94 dB(A), K= 3 dB
Vibrationsnivå	72 m/s2, K= 1,5 m/s2

Använd alltid hörselskydd!

Det deklarerade värdet för vibration och buller, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering. Mätvärdena har fastställts i enlighet med EN 792-13+A1:2008.

Varning! Den faktiska vibrations- och bullernivån under användning av verktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används samt vilket material som bearbetas. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

BESKRIVNING

Kontrollera vid uppackningen att alla delar finns med. Jämför med listan nedan. Kontakta kundtjänst om delar saknas eller är skadade.

• Spikpistol
• S3 inexxnyckel
• S4 inexxnyckel
• Bruksanvisning

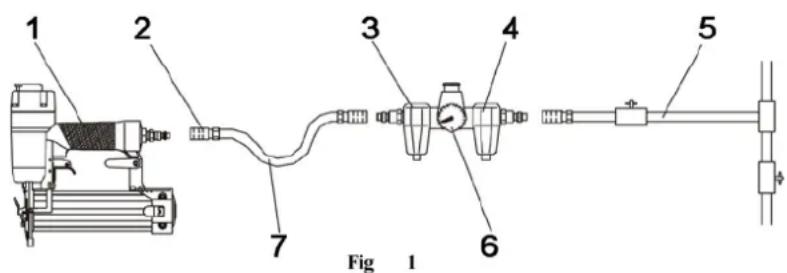

ILLUSTRATIONER

1. Spikpistol
2. Snabbkoppling
3. Smörjenhet
4. Filter
5. Tryckluftsförsörjning
6. Regulator
7. Luftslang

1. Lås
2. Rörligt magasin
3. Fast magasin

Tryckluftsverktyget levereras helt monterat. Innan du använder verktyget ansluter du tryckluftsförsörjningen och önskade tryckluftstillbehör. Se fig. 1 för rekommenderade tillbehör och anslutningsordning. Kontrollera att luftslangen inte är trycksatt när du monterar eller demonterar adaptrar för tryckluftsförsörjningen.

Ansluta verktyget till tryckluftsförsörjning

1. Kontrollera om verktyget behöver smörjas. Droppa vid behov två droppar olja i tryckluftsanslutningen, se fig. 2. Om du använder smörjenhet kontrollerar du om du behöver fylla på olja.
2. Sätt på kompressorn och ställ in rätt tryck på regulatorn för den typ av fästelement som används.
3. Anslut verktyget till tryckluftsförsörjningen (se rekommenderad inställning).

Ladda fästelement

1. Tryck ned låset för att frigöra det rörliga magasinet och dra ut magasinet helt, se fig. 3.
2. Placera en uppsättning fästelement av rätt typ och storlek i det fasta magasinet (39). Magasinet rymmer upp till 100 fästelement.
3. Tryck det rörliga magasinet framåt tills det läses på plats.

HANDHAVANDE

Kontrollera indrivningsdjupet på en provbit innan du använder verktyget. Om fästelementen drivs in för djupt eller inte djupt nog justerar du lufttrycket med hjälp av regulatorn.

1. Anslut verktyget till tryckluftsförsörjningen. Kontrollera att lufttrycket ligger inom rätt intervall, se tekniska data.
2. Ladda fästelement enligt anvisningarna ovan i avsnittet ladda fästelement.
3. Håll i huset och tryck drivningsstyrningen mot arbetsytan. Kontrollera att verktyget är rakt och tryck sedan mjukt på avtryckaren för att avfyra ett fästelement.

4. Lyft verktyget från arbetsytan.

5. Det finns två sätt att använda verktyget:

6. Tryck nosen mot på arbetsytan, tryck sedan verktyget lätt mot arbetsytan tills säkerhetsmekanismen trycks ned och tryck på avtryckaren för att avfyra ett fästelement.
7. Tryck ned avtryckaren och tryck sedan in säkerhetsmekanismen flera gånger för att avfyra flera fästelementet. Verktyget avfyrar ett fästelement varje gång säkerhetsmekanismen trycks ned.

UNDERHÅLL

• Regelbunden (men inte överdriven) smörjning är viktig för att verktyget ska fungera. Olja som appliceras genom luftintaget smörjer de interna delarna. Vi rekommenderar att du monterar en smörjenhet, men du kan även smörja manuellt före varje användning samt efter 1 timmes kontinuerlig användning. Du behöver bara applicera ett par droppar olja varje gång. För mycket olja samlas på insidan av verktyget och blåses ut under nästa utblåscykel. ANVÄND ENDAST TRYCKLUFTSOLJA. Använd inte lösningsmedel eller tillsatser, eftersom dessa gör att tätningen i verktyget slits i förtid.
• Smörj alla rörliga och roterande delar med lite olja.
• Smuts och vatten i tryckluften är vanliga anledningar till att tryckluftsverktyg slits. Filter/smörjenhet ger bättre prestanda och längre livslängd. Filtret måste ha rätt flödeskapacitet.
• Håll skärverktyg skarpa och rena för bättre och säkrare arbete. Använd icke antändlig rengöringslösning. VIKTIGT! Sådana lösningar kan skada O-ringen och andra delar på verktyget och bör endast användas vid behov. DRÄNK INTE VERKTYGET.

FELSÖKNING

Sluta omedelbart använda verktyget om något av nedanstående problem uppstår. I annat fall kan allvarliga personskador uppstå. Reparationer och utbyte får endast utföras av behörig person eller godkänt servicecenter.

PROBLEM	ORSAK	ÄTGÄRD
Luftläckage vid avtryckaren	1. O-ring i avtryckarventilen skadad.2. Avtryckarens ventilhuvud skadat.3. Ventilspindel, tätning eller O-ring i avtryckaren skadad.	1. Kontrollera och byt O-ring.2. Kontrollera och byt ventilhuvud i avtryckaren.3. Kontrollera och byt ventilspindel, tätning eller O-ring i avtryckaren.
Luftläckage mellan hus och frontplatta	Skadad kolv, O-ring eller stötdämpare.	Kontrollera och byt O-ring eller stötdämpare.
Luftläckage mellan hus och cylinderlock	1. Löst skruvförband.2. Skadad packning.	1. Dra åt skruvförband.2. Kontrollera och byt packning.
Fästelementet drivs in för djupt	1. Sliten stötdämpare.2. För högt lufttryck.	1. Byt stötdämpare.2. Korrigera lufttrycket.
Arbetar sakta eller kraftlöst	1. För lite olja.2. Otilräcklig tryckluftsförsörjning.3. Trasig fjäder i cylinderlocket.4. Utblåset i cylinderlocket blockerat.	1. Smörj enligt anvisningar.2. Kontrollera tryckluftsförsörjningen.3. Byt fjäder.4. Byt ut skadade interna delar.
Verktyget hopparöver fästelement	1. Sliten stötdämpare eller skadad fjäder.2. Smuts i frontplatta.3. Otilräcklig tryckluftsförsörjning.4. Sliten eller torr O- ring på kolv.5. Skadad O- ring på avtryckarventil.6. Cylinderlockets tätning läcker.	1. Byt stötdämpare eller matarfjäder.2. Rengör drivningsstyrningens drivkanal.3. Kontrollera slang- och kompressoranslutningar.4. Byt eller smörj O-ring.5. Byt O-ring.6. Byt tätning.

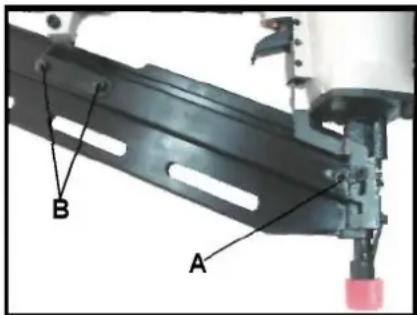

Fästelement har fastnat	1. Slitet styrdon.2. Skadade fästelement eller fästelement av fel storlek.3. Lösa skruvförband för magasin eller frontplatta.4. Kolvens drivspets är skadad.	1. Byt styrdon.2. Använd oskadade fästelement av rekommenderad typ.3. Dra åt skruvförband.4. Byt kolv.
Fästelement drivs inte in tillräckligt djupt	1. Kolvens drivspets halkar av fästelementet.2. Lågt lufttryck.3. Låg arbe tshastighet och effekt.	1. Byt kolv.2. Korrigera lufttrycket.3. Kontrollera att lämplig, oskadad cylinderlocksfjäder är monterad. Kontrollera om utblåset på cylinderlocket är blockerat.

SIKKERHETSANVISNINGER
