Typ av produkt	Tryckluftsspik-/häftapparat
Varumärke	Meec Tools
Modell	071-018
Driftstryckområde	60 - 100 PSI
Spiklängdsområde	3/4" - 2"
Häftklammerlängdsområde	5/8" - 1-9/16"
Spikdimension	18 gauge
Magasinkapacitet	100 spikar
Luftintagsstorlek	1/4" NPT
Luftförbrukning	1,7 CFM vid 80 PSI
Vikt	1,5 kg
Ingående tillbehör	S3 sexkantnyckel, S4 sexkantnyckel, tryckluftsolja, manual
Säkerhetsfunktioner	Säkerhetsspärr, kräver ögon- och hörselskydd, använd inte på ställningar eller trappsteg
Smörjning	Tillsätt två droppar olja i luftanslutningen före användning; använd smörjare om tillgänglig
Underhåll	Håll verktyget rent och torrt; använd filter/smörjarenhet; doppa inte i lösningsmedel
Djupinställning	Justera lufttrycket via regulator för att styra infästningsdjupet
Laddning av fästelement	Tryck på spärren, skjut ut magasinet, placera fästelement i fast magasin, tryck tillbaka tills spärren greppar
Kompatibla fästelement	18 gauge spikar 3/4"-2" eller häftklamrar 5/8"-1-9/16"
Strömkälla	Tryckluft (inte syre eller brandfarliga gaser)
Ljudnivå	Hög ljudnivå; hörselskydd krävs

Vanliga frågor - 071-018 Meec Tools

Vilken typ av fästelement kan jag använda med Meec Tools 071-018 häftapparat?

Du kan använda 18 gauge spikar från 3/4" till 2" långa, eller häftklamrar från 5/8" till 1-9/16" långa. Se till att fästelementen är oskadade och lämpliga för din applikation.

Vilket lufttryck ska jag ställa in för verktyget?

Rekommenderat driftstryck är mellan 60 och 100 PSI. Börja i den lägre delen och justera vid behov för att uppnå rätt infästningsdjup. Använd en regulator för att styra trycket.

Hur laddar jag häftklamrar eller spikar i magasinet?

Tryck ner spärren för att frigöra det rörliga magasinet, dra sedan ut det helt. Placera en uppsättning fästelement i det fasta magasinet (upp till 100 spikar eller 150 häftklamrar). Skjut det rörliga magasinet framåt tills det låses på plats.

Hur smörjer jag verktyget?

Före varje användning, tillsätt två droppar tryckluftsolja (ingår) i luftanslutningen. Om du har en inbyggd smörjare, håll den fylld. Smörjning säkerställer smidig drift och förhindrar slitage.

Varför drivs fästelement för djupt?

Möjliga orsaker: för högt lufttryck eller sliten stötdämpare. Minska först lufttrycket med regulatorn. Om problemet kvarstår, byt stötdämparen (kontakta auktoriserad service).

Vad ska jag göra om det finns ett luftläckage nära avtryckaren?

Ett luftläckage vid avtryckaren kan bero på en skadad O-ring eller ventilskaft. Kontrollera och byt O-ringen i avtryckarventilen, eller ventilen eller skaftet/tätningen/O-ringen om den är skadad. Använd endast godkända reservdelar.

Verktyget går långsamt eller saknar kraft. Vad kan vara fel?

Vanliga orsaker: otillräcklig smörjning, låg lufttillförsel, en skadad fjäder i cylinderhuvudet eller blockerad avblåsning. Tillsätt olja, kontrollera kompressorn och slangen, eller byt skadade inre delar. Om du är osäker, kontakta ett servicecenter.

Hur rengör och underhåller jag häftapparaten?

Håll verktyget rent och torrt. Använd en filter/smörjarenhet för att förbättra prestanda och livslängd. Använd inte brandfarliga rengöringslösningsmedel; de kan skada O-ringar. Doppa inte verktyget.

Vilka säkerhetsåtgärder ska jag vidta när jag använder detta verktyg?

Använd alltid ANSI Z87.1 skyddsglasögon och hörselskydd. Håll barn borta. Använd inte på ställningar eller stegar. Använd aldrig syre eller brandfarliga gaser. Se till att ha stadigt fotfäste och undvik lösa kläder. Koppla bort lufttillförseln när den inte används.

Kan jag använda detta verktyg för hårda material som betong eller stål?

Nej. Avfyra inte verktyget mot hårda eller ömtåliga material som betong, stål eller kakel. Det är utformat för trä och liknande material. Användning på hårda ytor kan orsaka skador eller skada verktyget.

BRUKSANVISNING 071-018 Meec Tools

Bruksanvisning för tryckluftsdriven spik/klammerpistol

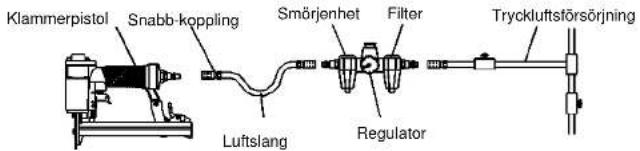

Ansluta verktyget till tryckluftsförsörjning 5

Ladda fästelement 5

HANDHAVANDE 5

UNDERHALL 6

FELSÖKNING 6

NORSK 8

SIKKERHETSANVISNINGER 8

TEKNISKE DATA 9

BESKRIVELSE 9

ILLUSTRASJONER....10

MONTERING....10

Läs bruksanvisningen noggrant innan användning!

VARNING! Följ alltid grundläggande säkerhetsåtgårder när du använder tryckluftsverktyg, för att minska risken för personskada. Detta verktyg är avsett för vissa användningsområden. Utrustningen får INTE modifieras och/eller används för något annat användningsområde än det avsedda. Kontakta återförsäljaren om du har frågor angående användningen av utrustningen.

- Häll arbetsområdet rent. Belamrade arbetsområden ökar risken för skador.

- Låt inte barn vistas i arbetsområdet. Låt inte barn hantera verktyget.

- Använd inte verktyget om du är påverkad av alkohol, läkemodel eller droger. Läs varningstexten för eventuella mediciner du tar för att se om ditt omdöme och dina reflexer kan påverkas av dem. Använd inte verktyget om du känner dig osäker.

- Använd skyddsglasögon. Skyddsglasögon ska uppfylla kraven enligt ANSI Z87.1. Skyddsglasögonen ska skydda mot flygande partiklar framifrån och från sidan. Bär skyddsglasögon när du laddar, använder eller servar verktyget.

- Använd hörselskydd. Personer inom arbetsområdet kan utsättas för höga ljudnivåer som kan orsaka hörselskador.

- Använd inte syre, brännbara gaser, gaser på flaska eller trycksatta gaser för att driva verktyget. Verktyget kan explodera och orsaka allvarliga skador.

- Använd lämpliga kläder. Bär skyddskläder och halkfria skor eller skyddsskor när du arbetar med verktyget. Använd inte löst sittande kläder eller smycken. De kan fastna i rörliga delar. Använd hårskydd för att skydda håret från att fastna i verktyget.

- Avfyra inte verktyget mot hårda material. Försök inte avfyra verktyget mot hårda eller sköra material som betong, stål eller kakel.

- Stå rätt när du använder verktyget. Ha hela tiden säkert fotfäste och god balans för att undvika skador.

- Kontrollera skadade delar. Kontrollera noga att inga delar är skadade innan du använder verktyget.

- Byte av delar och tillbehör. Använd endast godkända reservdelar och tillbehör vid service.

- Var uppmärksam. Var hela tiden försiktig. Tillämpa sunt förnuft. Använd inte verktyget när du är trött.

- Förvaring av verktyget. När verktyget inte används ska det förvaras torrt, väl rengjort och monterat, för att minska risken för korrosion. Förvaras påtkomligt för barn.

- Förlängningssladd för utomhusbruk. Om kompressorn används utomhus ska endast jordad förlängningssladd, avsedd för utomhusbruk, användas. Se tillverkarens anvisningar rörande erforderlig tvärsnittsarea för kompressorns strömförbrukning.

SVENSKA

Symboler

	Verktyget får inte användas på ställningar och stegar.
	Verktyget är utrustat med säkerhetsspärr.
CE	Godkänd enligt gällande direktiv.

TEKNISKA DATA

Min. driftlufttryck	4,2 kg/cm2
Max. driftlufttryck	7 kg/cm2
Spiklängd	20–50 mm
Klammerlängd	16–40 mm
Spikstorlek	18 gauge
Spikkapacitet	100 st
Luftintag	1/4" NPT
Luftförbrukning	48 l/min
Ljudeffektsnivå, LwA	93 dB(A)
Ljudtrycksnivå, LpA	85 dB (A)
Max vibrationsnivå	93,4 m/s2
Vikt	1,6 kg

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

WARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom liden när verktyget är avstänqt och när den körs på tomgång, utöver

SVENSKA

ILLUSTRATIONER

Fig. 1

Fig. 2

Fia. 3

SVENSKA

1. Anslut verktyget till tryckluftsförsörjningen. Kontrollera att lufttrycket ligger inom rätt intervall, se tekniska data.
2. Ladda fästelement enligt anvisningarna ovan i avsnittet ladda fästelement.
3. Håll i huset och tryck drivningsstyrningen mot arbetsytan. Kontrollera att verktyget är rakt och tryck sedan mjukt på avtryckaren för att avfyra ett fästelement.
4. Lyft verktyget från arbetsytan.
5. Det finns två sätt att använda verktyget:
6. Tryck nosen mot på arbetsytan, tryck sedan verktyget lätt mot arbetsytan tills säkerhetsmekanismen trycks ned och tryck på avtryckaren för att avfyra ett fästelement.
7. Tryck ned avtryckaren och tryck sedan in säkerhetsmekanismen flera gånger för att avfyra flera fästelementet. Verktyget avfyrar ett fästelement varje gång säkerhetsmekanismen trycks ned.

UNDERHÅLL

• Regelbunden (men inte överdriven) smörjning är viktig för att verktyget ska fungera. Olja som appliceras genom luftintaget smörjer de interna delarna. Vi rekommenderar att du monterar en smörjenhet, men du kan även smörja manuellt före varje användning samt efter 1 timmes kontinuerlig användning. Du behöver bara applicera ett par droppar olja varje gång. För mycket olja samlas på insidan av verktyget och blåses ut under nästa utblåscykel. ANVÄND ENDAST TRYCKLUFTSOLJA. Använd inte lösningsmedel eller tillsatser, eftersom dessa gör att tätningen i verktyget slits i förtid.
• Smörj alla rörliga och roterande delar med lite olja.
• Smuts och vatten i tryckluften är vanliga anledningar till att tryckluftsverktyg slits. Filter/smörjenhet ger bättre prestanda och längre livslängd. Filtret måste ha rätt flödeskapacitet.
• Håll skärverktyg skarpa och rena för bättre och säkrare arbete. Använd icke antändlig rengöringslösning. VIKTIGT! Sådana lösningar kan skada Ö-ringen och andra delar på verktyget och bör endast användas vid behov. DRÄNK INTE VERKTYGET.

FELSÖKNING

SVENSKA

PROBLEM	ORSAK	ÄTGÄRD
Luftläckage vid avtryckaren	1. O-ring i avtryckarventilen skadad.2. Avtryckarens ventilhuvud skadat.3. Ventilspindel, tätning eller O-ring i avtryckaren skadad.	1. Kontrollera och byt O-ring.2. Kontrollera och byt ventilhuvud i avtryckaren.3. Kontrollera och byt ventilspindel, tätning eller O-ring i avtryckaren.
Luftläckage mellan hus och drivningsstyrning	Skadad kolv, O-ring eller stötdämpare.	Kontrollera och byt O-ring eller stötdämpare.
Luftläckage mellan hus och cylinderlock	1. Löst skruvförband.2. Skadad packning.	1. Dra åt skruvförband.2. Kontrollera och byt packning.
Fästelementet drivs in för djupt	1. Sliten stötdämpare.2. För högt lufttryck.	1. Byt stötdämpare.2. Korrigera lufttrycket.
Arbetar sakta eller kraftlöst	1. För lite olja.2. Otillräcklig tryckluftsförsörjning.3. Trasig fjäder i cylinderlocket.4. Utblåset i cylinderlocket blockerat.	1. Smörj enligt anvisningar.2. Kontrollera tryckluftsförsörjningen.3. Byt fjäder.4. Byt ut skadade interna delar.
Verktyget hoppar över fästelement	1. Sliten stötdämpare eller skadad fjäder.2. Smuts i drivningsstyrningen.3. Otillräcklig tryckluftsförsörjning.4. Sliten eller torr O-ring på kolv.5. Skadad O-ring på avtryckarventil.6. Cylinderlockets tätning läcker.	1. Byt stötdämpare eller matarfjäder.2. Rengör drivningsstyrningens drivkanal.3. Kontrollera slang- och kompressoranslutningar.4. Byt eller smörj O-ring.5. Byt O-ring.6. Byt tätning.
Fästelement har fastnat	1. Slitet styrdon.2. Skadade fästelement eller fästelement av fel storlek.	1. Byt styrdon.2. Använd oskadade fästelement av rekommenderad typ.3. Dra åt skruvförband.

NORSK

SIKKERHETSANVISNINGER

Läs bruksanvisningen noggrant innan användning!

intygar att konstruktion och tillverkning av denna produkt
