071-018 - Heftemaskin Meec Tools - Gratis bruksanvisning og manual

Produkttype	Trykkluftspiker/stiftpistol
Merke	Meec Tools
Modell	071-018
Arbeidslufttrykkområde	60 - 100 PSI
Spikerlengdeområde	3/4" - 2"
Stiftlengdeområde	5/8" - 1-9/16"
Spikertykkelse	18 gauge
Magasinkapasitet	100 spiker
Luftinntakstørrelse	1/4" NPT
Luftforbruk	1,7 CFM ved 80 PSI
Vekt	1,5 kg
Inkludert tilbehør	S3 unbrakonøkkel, S4 unbrakonøkkel, trykkluftolje, bruksanvisning
Sikkerhetsfunksjoner	Sikkerhetsfanger, krever øye- og hørselvern, ikke bruk på stillas eller stiger
Smøring	Tilsett to dråper olje i lufttilkoblingen før bruk; bruk smøreapparat hvis tilgjengelig
Vedlikehold	Hold verktøyet rent og tørt; bruk filter/smøreenhet; ikke senk ned i løsemiddel
Dybdjustering	Juster lufttrykket via regulator for å kontrollere festedybden
Festeinnlasting	Trykk på lås, skyv magasinet ut, plasser festemidler i fast magasin, skyv tilbake til låsen går i inngrep
Kompatible festemidler	18 gauge spiker 3/4"-2" eller stifter 5/8"-1-9/16"
Strømkilde	Trykkluft (ikke oksygen eller brannfarlige gasser)
Støynivå	Høyt støynivå; hørselvern påkrevet

Ofte stilte spørsmål - 071-018 Meec Tools

Hvilke typer festemidler kan jeg bruke med Meec Tools 071-018 stiftepistol?

Du kan bruke 18-gauge spiker fra 3/4" til 2" lange, eller stifter fra 5/8" til 1-9/16" lange. Sørg for at festemidlene er uskadde og egnet for din applikasjon.

Hvilket lufttrykk skal jeg stille inn for verktøyet?

Anbefalt arbeidslufttrykk er mellom 60 og 100 PSI. Start i nedre ende og juster etter behov for å oppnå riktig festedybde. Bruk en regulator for å kontrollere trykket.

Hvordan laster jeg stifter eller spiker i magasinet?

Trykk ned låsen for å løse ut det bevegelige magasinet, trekk det deretter helt ut. Plasser et sett festemidler i det faste magasinet (opptil 100 spiker eller 150 stifter). Skyv det bevegelige magasinet fremover til det låses på plass.

Hvordan smører jeg verktøyet?

Før hver bruk, tilsett to dråper trykkluftolje (inkludert) i lufttilkoblingen. Hvis du har en in-line smøreenhet, hold den fylt. Smøring sikrer jevn drift og forhindrer slitasje.

Hvorfor drives festemidler for dypt?

Mulige årsaker: for høyt lufttrykk eller en slitt støtdemper. Reduser først lufttrykket med regulatoren. Hvis problemet vedvarer, bytt støtdemperen (kontakt autorisert service).

Hva skal jeg gjøre hvis det er luftlekkasje ved avtrekkeren?

En luftlekkasje ved avtrekkeren kan skyldes en skadet O-ring eller ventilspindel. Sjekk og bytt O-ringen i avtrekkerventilen, eller ventilkulen eller spindelen/tetningen/O-ringen hvis skadet. Bruk kun godkjente reservedeler.

Verktøyet går sakte eller mangler kraft. Hva kan være galt?

Vanlige årsaker: utilstrekkelig smøring, lav lufttilførsel, en skadet fjær i sylinderhodet, eller en blokkert avblåsing. Tilsett olje, sjekk kompressor og slange, eller bytt skadde indre deler. Hvis usikker, kontakt et servicesenter.

Hvordan rengjør og vedlikeholder jeg stiftepistolen?

Hold verktøyet rent og tørt. Bruk en filter/smøreenhet for å forbedre ytelse og levetid. Ikke bruk brannfarlige rengjøringsmidler; de kan skade O-ringer. Ikke senk verktøyet ned i væske.

Hvilke sikkerhetstiltak bør jeg ta ved bruk av dette verktøyet?

Bruk alltid ANSI Z87.1-sikkerhetsbriller og hørselvern. Hold barn unna. Ikke bruk på stillas eller stiger. Bruk aldri oksygen eller brannfarlige gasser. Sørg for god fotfeste og unngå løse klær. Koble fra lufttilførselen når ikke i bruk.

Kan jeg bruke dette verktøyet på harde materialer som betong eller stål?

Nei. Ikke avfyr verktøyet mot harde eller sprø materialer som betong, stål eller fliser. Det er designet for tre og lignende materialer. Bruk på harde overflater kan forårsake skade eller skade verktøyet.

BRUKSANVISNING 071-018 Meec Tools

Bruksanvisning for trykkluftsdrevet spiker- og stiftepistol

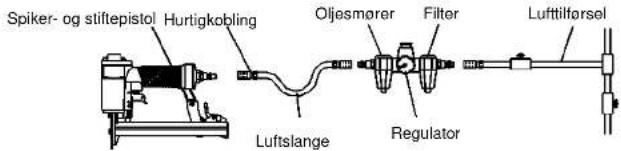

Koble verktøyet til lufttilførsel.... 10

Sette inn stifter 10

BRUK....10

VEDLIKEHOLD 11

FEILS∅KNING 11

POLSKI 13

ZASADY BEZPIECZEŃSTWA 13

DANE TECHNICZNE 14

OPIS 14

RYSUNKI 15

MONTAZ 15

ADVARSEL! Når du bruker trykkluftdrevne verktøy, må du alltid følge grunnleggende sikkerhetsregler for å redusere risikoen for personskade. Dette verktøyet er beregnet til bestemte bruksområder. Vi anbefaler på del sterkeste at verktøyet IKKE endres og/eller brukes til noe annet formål enn det er beregnet for. Hvis du har noen spørsmål om hvordan det brukes, kan du kontakte forhandleren din.

- Hold arbeidsområdet rent. Uryddige områder innbyr til skader.

• Ikke la barn få tilgang til arbeidsområdet. Ikke la dem håndtere verktøyet.
• Ikke bruk dette verktøyet hvis du er påvirket av alkohol eller legemidler. Les advarslene som følger med legemidlene for å avgjøre om dømmekraften eller refleksene blir svekket når du bruker dem. La være å bruke verktøyet hvis du er i tvil.
• Bruk vernebriller. Vernebrillene skal være i samsvar med ANSI Z87.1 -spesifikasjonene. Før bruk må du også ha vernebriller for å beskytte deg mot biter og rusk som kan komme flygende fra forsiden og siden. Bruk vernebriller når du fyller, bruker, tømmer eller utfører service på verktøyet.
• Bruk hørselsvem. Arbeidsområdet kan være utsatt for høy støy som kan føre til hørselsskader.
• Ikke bruk brennbare gasser, gasser på flaske eller høytrykksgasser som effektkilde til dette verktøyet. Verktøyet kan eksplodere og forårsake alvorlige skader.
• Kle deg hensiktsmessig. Vernehansker og sklisikkert fottøy eller vernesko anbefales når du bruker dette verktøyet. Ikke bruk løstsittende klær eller smykker. De kan sette seg fast i bevegelige deler. Dekk også til eller bind opp langt hår for å hindre at det setter seg fast i verktøyet.
• Må ikke brukes i harde materialer. Ikke forsøk å skyte mot harde eller skjøre materialer som betong, stål eller fliser.
• Når du bruker verktøyet. Sørg for godt fotfeste og god balanse for å unngå skader som følge av at du mister balansen.
• Kontroller skadede deler. Før du tar i bruk verktøyet må du kontrollere nøye om noen av delene er skadet.
• Skift d eler og tilbehør. Bruk bare originale reservedeler ved service. Det finnes godkjente reservedeler og tilbehør å få kjøpt.
  • Vær oppmerksom. Se hva du driver med. Bruk sunn fornuft. Ikke bruk noe verktøy når du er trøtt.
• Oppbevar verktøyet. Når verktøyet ikke er i bruk, skal det rengjøres, settes sammen og deretter oppbevares på et lørt sled for å hindre rust. Av hensyn til sikkerheten skal det oppbevares utilgjengelig for barn.
• Utendørs skjøteledninger. Ved bruk av luftkompressor utendørs må du bare bruke skjøteledninger med avrundet kapsling som er beregnet for bruk utendørs. Se bruksanvisning fra produsenten när

NORSK

Symboler

	Verktøyet skal ikke brukes i stillaser og stiger.
	Verktøyet er utstyrt med en sikkerhetssperre.
CE	Godkjent ifølge gjeldende direktiv.

TEKNISKE DATA

Min. driftstrykk (luft)	4,2 kg/cm2
Maks. driftstrykk (luft)	7 kg/cm2
Spikerlengde	20–50 mm
Stiftlengde	16–40 mm
Spikerstorrelse	18 mål
Stiftkapasitet	100 st
Luftinntak	1/4" NPT
Luftforbruk	1,7 CFM vid 80 PSI
Lydeffektsnivå, LwA	93 dB(A)
Målt lydtrykksnivå, LpA	85 dB (A)
Maks vibrasjonsnivå	93,4 m/s2
Verkløyets vekt	1,6 kg

Bruk alltid hørselsvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

ADVARSEL! Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdlen, avhengig av hvordan verktyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som liden när verktyet er avslått. og när det kjøres

NORSK

ILLUSTRASJONER

Fig. 1

Fig. 2

Fia. 3

NORSK

1. Sett inn stifter som angitt i avsnittet sette inn stifter.
2. Hold i hoveddelen, og trykk drivføringen mot arbeidsflaten. Kontroller at verktøyet er rett, og trykk varsomt på avtrekkeren (31) for å skyte ut stiften.
3. Loft verktøyet vekk fra arbeidsflaten.
4. Verkøyet har lo driftsmoduser:
5. Sett spissen av verktøyet på arbeidsflaten, trykk verktøyet lett mot arbeidsflaten inntil sikkerhetsbraketten trykkes ned og trykk på avtrekkeren for å skyte ut spikrene/stiftene.
6. Trykk først på avtrekkeren og press deretter sikkerhetsbraketten inn gjentatte ganger - verktøyet kan skyte ut spikrene/stiftene gjentatte ganger. Verktøyet skyter ut én spiker/stift hvis sikkerhetsbraketten blir presset inn én gang.

VEDLIKEHOLD

• Hyppig, men ikke overdreven smøring er påkrevd for å oppnå best ytelse. Olje tilsatt gjennom luftinnløpet smører de innvendige delene. Det anbefales å bruke en innebygd, automatisk oljesmører, men det er også mulig å tilsette olje manuelt hver gang før bruk eller etter ca. 1 times kontinuerlig bruk. Det kreves ikke mer enn noen få dråper olje av gangen. For mye olje vil samle seg inne i verktoyet og komme ut i løpet av utblåsingssyklusen. BRUK BARE OLJE BEREGNET FOR LUFTDREVNE VERKT∅Y. Ikke bruk renseolje eller tilsetningsstoffer, da disse vil gjøre at tetningen i verktoyet slites fortere.
• Bruk en liten mengde olje på alle bevegelige flater og omdreiningspunkter.
• Smuss og vann i lufttilførselen er viktige årsaker til at luftdrevne verktøy blir slitt. Bruk filter/oljesmører for å oppnå bedre ytelse og lengre levetid. Filteret må ha tilstrekkelig stromningskapasitet for det bestemte bruksområdet.
• Hold verktøyene rene for å oppnå bedre og sikrere ytelse. Bruk ikke-brennbare rengjøringsoppløsninger. OBS! slike opplsøninger kan skade O-ringer og andre deler av verktøyet) bare hvis det er helt nødvendig. IKKE LA DELENE LIGGE I BL∅T.

FEILS∅KNING

PROBLEM	ÅRSAK	L∅SNING
Det lekker luft i området rundt avtrekkeren	1. O-ringen i avtrekkerventilon er skadet.2. Avtrekkerens ventilhode er skadet.3. Avtrekkerens ventilspindel, tetning eller O-ring er skadet.	1. Kontroller og skift O-ring.2. Kontroller og skift ventilhode til avtrekkeren.3. Kontroller og skift ventilspindel, tetning eller O-ring.
Det lekker luft mellom hoveddelen og drivføringen	Skadet O-ring eller støtdemper i stempelenhet.	Kontroller og skift O-ring eller støtdemper.
Det lekker luft mellom hoveddelen og sylinderlokket	1. Løs skrue.2. Skadet pakning.	1. Stram skruene.2. Kontroller og skift pakning.
Bladet kjører stiften for dypt inn	1. Slitt støtdemper.2. Lufttrykket er for høyt.	1. Skift støtdemper.2. Juster lufttrykket.
Går langsomt eller mister effekt	1. For lite olje.2. For liten lufttilførsel.3. ∅delagt fjær i sylinderlokket.4. Utblåsingsåpningen i sylinderlokket er blokkert.	1. Smør som anvist.2. Kontroller lufttilførselen.3. Skift fjær.4. Skift innvendige deler som er skadet.
Verktøyet hopper over en stift	1. Slitt støtdemper eller skadet spennfjær.2. Smuss i drivføringen.3. For liten luftstrøm til verktøyet.4. Slitt eller tørket O-ring på stempelet.5. Skadet O-ring på avtrekkerventil.6. Tetningen til sylinderlokket lekker.	1. Skift støtdemper eller spennfjær.2. Rengjør kanalen til drivføringen.3. Kontroller slange- og kompressorkoblinger.4. Skift O-ring eller smør.5. Skift O-ring.6. Skift tetning.
Stiftene sitter fast	1. Anleggsføringen er slitt.2. Stiftene har feill størrelse eller er skadet.3. Skruene til magasinet eller frontplaten er løse.4. Bladet i stempelenheten er skadet.	1. Skift anleggsføring.2. Bruk anbefalte og ubeskadigede stifter.3. Stram skruene.4. Skift stempelenhet.
Verktøyet skyter ikke stiften langt nok inn	1. Bladet i stempelenheten skir av toppen av stiften.2. For liten effekt	1. Skift stempelenhet.2. Juster lufttrykket så det blir norgande.
