071031 - Hefteapparat Meec Tools - Gratis bruksanvisning og manual

Produkttype	Stiftemaskin
Merke	Meec Tools
Modell	071031
Strømkilde	Manuell (håndbetjent)
Stiftetype	Standard 24/6 eller 26/6 stifter
Stiftkapasitet	Opptil 100 stifter
Lastetype	Fjærbelastet topplading
Strupedybde	Ca. 60 mm (2,4 tommer)
Justerbar stiftedybde	Ja, justerbar for forskjellige papirtykkelser
Stiftekapasitet	Opptil 25 ark med 80 g/m² papir
Vekt	Ca. 0,5 kg (1,1 lbs)
Mål (L x B x H)	Ca. 190 x 60 x 150 mm (7,5 x 2,4 x 5,9 tommer)
Farge	Svart og rød
Materiale	Metallkropp med plasthåndtak
Sikkerhetsfunksjoner	Sikkerhetslås for å forhindre utilsiktet utløsning
Vedlikehold	Rengjør med tørr klut; smør bevegelige deler av og til
Reparerbarhet	Deler tilgjengelig; brukerutskiftbar stiftmagasin
Inkluderte tilbehør	1 eske med stifter (valgfritt)
Garanti	2 år

Ofte stilte spørsmål - 071031 Meec Tools

Hvordan laster jeg stifter inn i Meec Tools 071031 stiftemaskinen?

Åpne toppladingsrommet ved å trykke på utløserknappen på baksiden. Sett inn en stripe med standard 24/6 eller 26/6 stifter med spissene ned. Lukk rommet til det klikker.

Hvilken type stifter bør jeg bruke?

Bruk standard 24/6 (24 gauge, 6 mm benlengde) eller 26/6 stifter. Disse er vanligvis tilgjengelige i kontorrekvisitabutikker.

Hvor mange ark kan denne stiftemaskinen stifte?

Den kan stifte opptil 25 ark med 80 g/m² papir. For tykkere stabler, bruk en kraftigere stiftemaskin.

Hvordan justerer jeg stiftedybden?

Drei på den justerbare dybdeknappen som befinner seg nær stiftutløpet for å kontrollere hvor dypt stiften drives. Drei med klokken for dypere, mot klokken for grunnere.

Hvorfor stifter ikke stiftemaskinen ordentlig?

Sjekk om stiftstripen er riktig lastet og ikke tom. Kontroller at du bruker riktig stiftstørrelse. Fjern en eventuell blokkering ved å åpne rommet og fjerne bøyde stifter.

Hvordan fjerner jeg en stiftblokkering?

Åpne toppladingsrommet. Bruk tang eller pinsett for å fjerne bøyde eller fastklemte stifter. Lukk rommet og test med noen ark.

Er denne stiftemaskinen egnet for tungt bruk?

Denne modellen er designet for lett til moderat kontorbruk. For tung stifteoppgaver (f.eks. rapporter over 25 ark), bør du vurdere en kraftigere stiftemaskin.

Hvordan rengjør og vedlikeholder jeg stiftemaskinen?

Tørk av utsiden med en tørr klut. Smør av og til de bevegelige delene med en lett maskinolje. Unngå å få olje på stiftene.

Kan jeg bruke denne stiftemaskinen til møbeltrekk eller håndverk?

Nei, dette er en kontorstiftemaskin kun for papir. Bruk en stiftpistol til møbeltrekk eller håndverk.

Hvor finner jeg reservedeler?

Kontakt Meec Tools kundestøtte eller besøk nettsiden deres for reservedeler. Noen deler kan være tilgjengelige gjennom autoriserte forhandlere.

BRUKSANVISNING 071031 Meec Tools

Må ikke kastes sammen med husholdningsavfallet! Dette produktet må inneholder elektriske eller elektroniske komponenter som skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.

Dbaj o środowisko!

NO - Bruksanvisning (Oversettelse av original bruksanvisning)

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG

SÄKERHETSANVISNINGAR

ADVARSEL! Når du bruker trykkluftdrevne verktøy, må du alltid følge grunnleggende sikkerhetsregler for å redusere risikoen for personskade. Dette verktøyet er beregnet til bestemte bruksområder. Vi anbefaler på det sterkeste at verktøyet IKKE endres og/eller brukes til noe annet formål enn det er beregnet for. Hvis du har noen spørsmål om hvordan det brukes, kan du kontakte forhandleren din.

• Hold arbeidsområdet rent. Uryddige områder innbyr til skader.
• Ikke la barn få tilgang til arbeidsområdet. Ikke la dem håndtere verktøyet.
• Ikke bruk dette verktøyet hvis du er påvirket av alkohol eller legemidler. Les advarslene som følger med legemidlene for å avgjøre om dømmekraften eller refleksene blir svekket når du bruker dem. La være å bruke verktøyet hvis du er i tvil.
• Bruk vernebriller. Vernebrillene skal være i samsvar med ANSI Z87.1 -spesifikasjonene. Før bruk må du også ha vernebriller for å beskytte deg mot biter og rusk som kan komme flygende fra forsiden og siden. Bruk vernebriller når du fyller, bruker, tømmer eller utfører service på verktøyet.
• Bruk hørselsvern. Arbeidsområdet kan være utsatt for høy støy som kan føre til hørselsskader.
• Ikke bruk brennbare gasser, gasser på flaske eller høytrykksgasser som effektkilde til dette verktøyet. Verktøyet kan eksplodere og forårsake alvorlige skader.
• Kle deg hensiktsmessig. Vernehansker og sklisikkert fottøy eller vernesko anbefales når du bruker dette verktøyet. Ikke bruk løstsittende klær eller smykker. De kan sette seg fast i bevegelige deler. Dekk også til eller bind opp langt hår for å hindre at det setter seg fast i verktøyet.
• Må ikke brukes i harde materialer. Ikke forsøk å skyte mot harde eller skjøre materialer som betong, stål eller fliser.
• Når du bruker verktøyet. Sørg for godt fotfeste og god balanse for å unngå skader som følge av at du mister balansen.
• Kontroller skadede deler. Før du tar i bruk verktøyet må du kontrollere nøye om noen av delene er skadet.
• Skift d eler og tilbehør. Bruk bare originale reservedeler ved service. Det finnes godkjente reservedeler og tilbehør å få kjøpt.
  • Vær oppmerksom. Se hva du driver med. Bruk sunn fornuft. Ikke bruk noe verktøy når du er trøtt.
• Oppbevar verktøyet. Når verktøyet ikke er i bruk, skal det rengjøres, settes sammen og deretter oppbevares på et tørt sted for å hindre rust. Av hensyn til sikkerheten skal det oppbevares utilgjengelig for barn.
• Utendørs skjøteledninger. Ved bruk av luftkompressor utendørs må du bare bruke skjøteledninger med avrundet kapsling som er beregnet for bruk utendørs. Se bruksanvisning fra produsenten når det gjelder strømstyrken til kompressorledningen.
• Vær oppmerksom på luftslangen og koblingene til denne. Ikke snuble over slangene. Kontroller at alle koblingene er tette.
  • Når du har satt inn stiftene. Ikke rett verktøyet mot deg selv eller personer som står ved siden av.
• Bruk riktig luftkobling. Det må ikke være trykk i koblingen på verktøyet når lufttilførselen kobles fra. Ved bruk av feil kobling kan verktøyet bli fylt med luft etter at det er koblet fra, og fremdeles kunne skyte stifter.
• Ved tilkobling av I uft. Verktøyet kan komme til å skyte ut stiftene. Derfor må alle stiftene tas ut før du kobler til luften.
• Ikke trykk på avtrekkeren og sikkerhetsbraketten mens du fyller pistolen med stifter.
• Hvis stiftene setter seg fast. Koble verktøyet fra lufttilførselen, og fjern stiftene som har satt seg fast.

ADVARSEL! Advarslene og anvisningene som er angitt i denne bruksanvisningen, kan ikke dekke alle mulige situasjoner som kan oppstå. Brukeren av verktøyet må forstå at sunn fornuft og varsomhet er faktorer som ikke kan bygges inn i dette produktet, men er brukerens eget ansvar.

TEKNISKE DATA

Min. driftstrykk (luft)	4,2 bar
Maks. driftstrykk (luft)	6,9 bar
Spikerlengde	19 – 50 mm
Spikerstørrelse	1,2 mm
Stiftkapasitet	100
Luftinntak	1/4" NPT
Luftforbruk	511/min
Verktøyets vekt	1,4 kg
Lydtrykksnivå, LpA	81 dB(A), K= 3 dB
Lydeffektsnivå, LwA	94 dB(A), K= 3 dB
Vibrasjonsnivå	72 m/s2, K= 1,5 m/s2

Bruk alltid hørselsvern!

Den angitte verdien for vibrasjon og støy, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering. Maleverdiene er fastsatt i henhold til EN 792-13+A1:2008.

Advarsel! Det faktiske vibrasjons- og støy nivået under bruk av verktøy kan skille seg fra den angitte totalverdien, avhengig av hvordan verktøyet brukes og materialet som prosessert. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover igangsettingstiden).

BESKRIVELSE

Se følgende tabell ved utpakking, og kontroller at alle delene er komplette. Ta kontakt med forhandleren hvis noen av delene mangler eller er ødelagte.

• Spikerpistol
  • S3 sekskantnøkkel
  • S4 sekskantnøkkel
• Bruksanvisning

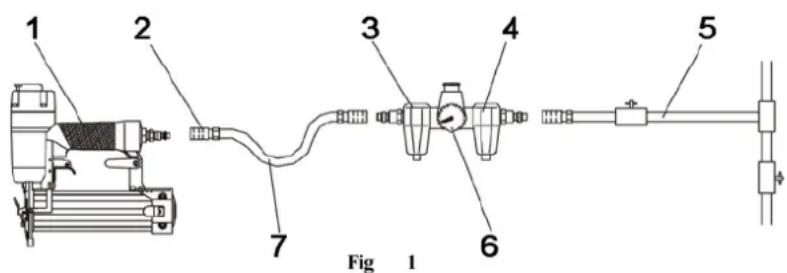

ILLUSTRASJONER

1. Spikerpistol
2. hurtigkobling
3. Smøreenhet
4. Filter
5. Trykkluftstilførsel
6. Regulator
7. Luftslange

1. Lås
2. Bevegelig magasin
3. Fast magasin

Det luftdrevne verktøyet er fullt montert når du får det. Koble til luftledningen og ønsket luftsystem før du tar i bruk verktøyet. Se figur 1 når det gjelder anbefalt tilbehør og tilkoblingsrekkefølge. Kontroller at luftslangen er trykkavlastet ved montering eller demontering av adaptere til luftledningen.

Koble verktøyet til lufttilførsel

1. Finn ut om verktøyet trenger olje, og tilsett om nødvendig to dråper med olje i luftpluggen som vist i figur 2. Hvis du bruker smøreenhet kontrollerer du om du må fylle på olje.
2. Sett på kompressoren og still inn rett trykk på regulatoren for den typen festeelement som brukes.
3. Koble verktøyet til trykkluftstilførselen (se anbefalt innstilling).

Sette inn stifter

1. Trykk på låsen for å frigjøre det bevegelige magasinet, og trekk magasinet helt ut som vist i figur 3.
2. Sett en full holder med stifter av angitt type og størrelse inn i det faste magasinet. Magasinet tar opptil 100 festeelementer.
3. Trykk det bevegelige magasinet framover til det låses på plass.

BRUK

Kontroller inndrivingsdybden på et teststykke før du bruker verktøyet. Hvis festeelementet drives for dypt eller ikke dypt nok inn, justerer du lufttrykket ved hjelp av regulatoren.

1. Koble verktøyet til lufttilførselen. Kontroller at lufttrykket er riktig som angitt i avsnittet tekniske data.
2. Lad festeelementer i henhold til anvisningene ovenfor i avsnittet LADE FESTEELEMENT.
3. Hold i huset (23) og trykk drivingsstyringen (51) mot arbeidsoverflaten. Kontroller at verktøyet er rett og trykk deretter lett på avtrekkeren (42) for å avfyre et festeelement.
4. Løft verktøyet fra arbeidsoverflaten.

5. Det er to måter å bruke verktøyet på:

6. Trykk nesen mot arbeidsoverflaten. Trykk så verktøyet lett mot arbeidsoverflaten til sikkerhetsmekanismen trykkes ned og trykk på avtrekkeren for å avfyre et festeelement.

7. Trykk inn avtrekkeren og trykk deretter inn sikkerhetsmekanismen flere ganger for å avfyre flere festeelementer. Verktøyet avfyrer ett festeelement hver gang sikkerhetsmekanismen trykkes ned.

VEDLIKEHOLD

- Regelmessig, men ikke overdrevet, smøring er viktig for at verktøyet skal fungere. Olje som påføres gjennom luftinntaket smører de interne delene. Vi anbefaler at du monterer en smøreenhet,

men du kan også smøre manuelt før hver bruk og etter 1 times kontinuerlig bruk. Du behøver bare å påføre et par dråper olje hver gang. For mye olje samles på innsiden av verktøyet og blåses ut ved neste utblåsningssyklus. BRUK KUN TRYKKLUFTSOLJE. Ikke bruk løsemiddel eller tilsetningsstoffer, siden disse gjør at pakningen i verktøyet slites før tiden.

• Smør alle bevegelige og roterende deler med olje.
• Smuss og vann i trykkluften er vanlige årsaker til at trykkluftsverktøy slites. Filter/smøreenhet gir bedre ytelse og lengre levetid. Filteret må ha riktig gjennomstrømningskapasitet. Se produsentens anvisninger for vedlikehold av filter.
• Hold verktøy skarpe og rene for bedre og sikrere ytelse. Ikke bruk antennelig rengjøringsmiddel. VIKTIG! Slike løsninger kan skade O-ringene og andre deler på verktøyet og bør kun brukes ved behov. VERKT∅YET MÅ IKKE SENKES I VÆSKE.

FEILS∅KNING

Slutt å bruke verktøyet umiddelbart hvis du opplever noen av følgende problemer. De kan nemlig medføre alvorlige personskader. Eventuelle reparasjoner eller utskiftinger av deler må bare utføres av en kvalifisert person eller et autorisert serviceverksted.

PROBLEM	ÅRSAK	L∅SNING
Luftlekkasje ved avtrekkeren	1. O-ringen i avtrykkerventilen er skadet.2. Ventilhodet i avtrekkeren er skadet.3. Ventilspindel, pakning eller O-ring i avtrekkeren er skadet.	1. Kontroller og bytt O-ring.2. Kontroller og bytt ventilhode i avtrekkeren.3. Kontroller og bytt ventilspindel, pakning eller O-ring i avtrekkeren.
Luftlekkasje mellom hus og frontplate	Stempel, O-ring eller støtdemper er skadet.	Kontroller og bytt O-ring eller støtdemper.
Luftlekkasje mellom hus og sylinderblokk	1. Løs skrueforbindelse.2. Skadet pakning.	1. Skru til skrueforbindelser.2. Kontroller og bytt pakning.
Festeelementet drives for dypt inn	1. Sliten støtdemper.2. For høyt lufttrykk.	1. Bytt støtdemper.2. Korriger lufttrykket.
Arbeider sakte eller kraftløst	1. For lite olje.2. Utilstrekkelig trykkluftstilførsel.3. ∅delagt fjær i sylinderlokket.4. Utblåset i sylinderlokket er blokkert.	1. Smør i henhold til anvisningene.2. Kontroller trykkluftstilførselen.3. Bytt fjær.4. Bytt ut skadede, interne deler.
Verktøyet hopper over festeelementet	1. Sliten støtdemper eller skadet fjær (58).2. Skitten frontplate.3. Utilstrekkelig trykkluftstilførsel.4. Sliten eller tørr O-r ing på stemplet.5. Skadet O- ring på avtrekkerventilen.6. Pakningen på sylinderlokket er lekk.	1. Bytt støtdemper eller materfjær.2. Rengjør drivkanalen på drivenhetsstyringen.3. Kontroller slange- og kompressortilkoblingene.4. Bytt eller smør O-ringen.5. Bytt O-ring.6. Bytt pakning.
Festeelementet har satt seg fast	1. Slitt styreenhet.2. Skadet festeelement eller festeelement i feil størrelse.3. Løse skrueforbindelser for magasin eller frontplate.4. Drivspissen på stemplet er skadet.	1. Bytt styreenhet.2. Bruk uskadet festeelement av anbefalt type.3. Skru til skrueforbindelser.4. Bytt stempel.
Festeelementet drives ikke dypt nok inn	1. Drivspissen på stemplet er sliten.2. Lavt lufttrykk.3. Lav arbeidshastighet og effekt.	1. Bytt stempel.2. Korriger lufttrykket.3. Kontroller at egnet, uskadet sylinderlokkfjær er montert. Kontroller om utblåset på sylinderlokket er blokkert.
