M25 - Effektförstärkare NAD - Gratis bruksanvisning och manual

Produkttyp	Sju-kanals effektförstärkare
Märke	NAD
Modell	M25
Utgångseffekt (kontinuerlig)	160 W per kanal (22,0 dBW) vid 8 Ω eller 4 Ω, 20 Hz-20 kHz, alla 7 kanaler drivna med distorsion ≤ 0,03 %
Dynamisk effekt IHF	≥ 220 W vid 8 Ω, ≥ 385 W vid 4 Ω, ≥ 485 W vid 2 Ω
Total harmonisk distorsion	0,03 % (20 Hz - 20 kHz)
Frekvensgång	20 Hz - 20 kHz ± 0,2 dB; -3 dB vid 3 Hz och 70 kHz
Signal/brusförhållande (A-vägd)	96 dB ref. 1 W; 118 dB ref. 160 W
Spänningsförstärkning	29 dB
Ingångsimpedans	1 MΩ / 180 pF
Dämpningsfaktor	180 (ref. 8 Ω, 50 Hz)
Ingångar	7 x RCA (linje); 1 x 12V Trigger (3,5 mm kontakt)
Högtalarutgångar	7 par skruvterminaler (accepterar gaffel, banan, bar tråd)
Strömförsörjning	115 V / 230 V AC (valbar); Holmgren™ toroidtransformator
Strömförbrukning	Intern säkring (typ och klass samma som originalsäkring)
Specialfunktioner	Mjuk klippning (Soft Clipping); PowerDrive; THX® Ultra2™-certifiering; individuellt kanalskydd (överhettning, DC, kortslutning); 12 V-länk (standby/start på distans)
Nettomått (B x H x D)	435 x 200 x 466 mm (utan fötter)
Totalmått	435 x 215 x 495 mm (fötter och anslutningar inkluderade)
Nettovikt	43,7 kg
Vikt inkl. förpackning	52 kg
Underhåll och rengöring	Koppla ur före rengöring; använd en mjuk, torr trasa; täpp inte till ventilationsgallren; lämna minst 75 mm ovanför och 25 mm på sidorna
Inkluderade tillbehör	IEC-nätkabel; användarmanual
Garanti	Se manualen eller din återförsäljare

Vanliga frågor - M25 NAD

Vilken typ av kabel ska man använda för att ansluta högtalarna till M25?

Använd högkapacitets tvinnad kabel (dimension 16 AWG eller större) för varje högtalare. Skala 10 mm av ledaren och tvinna trådarna. Terminalerna accepterar U-gafflar, banankontakter (19 mm avstånd) eller bar tråd direkt.

Hur konfigurerar man ingångarna för ett 7.1 hemmabiosystem?

Fördela kanalerna enligt NAD:s rekommendation: Ingång 1 = vänster fram, 2 = vänster surround, 3 = vänster bakre surround, 4 = center, 5 = höger bakre surround, 6 = höger surround, 7 = höger fram. Använd ingångsnivåkontrollerna för att balansera högtalare med olika känslighet.

Vad gör man om skydds-LED förblir röd efter påslagning?

Det indikerar ett fel på den berörda kanalen. Kontrollera att högtalarkablarna inte är skadade eller kortslutna. Se till att ventilationen är tillräcklig och att ventilationsgallren inte är igentäppta. Låt förstärkaren svalna innan du startar om den. Om problemet kvarstår, kontakta din NAD-återförsäljare.

Kan jag använda 12V Trigger-funktionen med en förförstärkare eller processor?

Ja. Anslut 12V-utgången från din källa (förförstärkare, AV-processor) till M25:s 12V Trigger-ingång. Ställ Auto Trigger-omkopplaren på ON. M25 växlar då mellan standby och på baserat på källans styrning. Inspänningen måste vara mellan 6 och 15 V DC, med en ström på mindre än 10 mA.

Vad är mjuk klippningskrets (Soft Clipping) och när ska den användas?

Mjuk klippning begränsar gradvis utgångsvågformen när förstärkaren drivs över sin märkeffekt, vilket minskar hörbar distorsion och skyddar högtalarna. Låt Soft Clipping-omkopplaren vara på ON vid normal användning, särskilt vid hög volym. Motsvarande LED på frontpanelen tänds när kretsen är aktiv.

Vilken effekt rekommenderas för 4 ohms högtalare?

M25 levererar 160 W kontinuerligt per kanal vid 4 ohm och upp till 385 W dynamiskt. Den hanterar lågimpedanshögtalare utan problem. Se till att dina högtalare tål denna effekt för att undvika skador.

Hur rengör man förstärkaren utan att skada den?

Koppla alltid ur nätkabeln före rengöring. Använd en mjuk, torr trasa. Använd aldrig vätskor, aerosol eller slipande medel. Se till att ingen vätska tränger in i apparaten. Om det händer, koppla omedelbart ur och låt en tekniker undersöka apparaten.

Kan jag använda M25 med endast 5 kanaler?

Ja, du kan använda endast de kanaler som behövs. Övriga ingångar kan lämnas oanvända. Oanvända förstärkare drivs inte i onödan. Kontrollera bara att terminalerna på oanvända kanaler inte är kortslutna.

Vilka installationsinställningar rekommenderas för att undvika överhettning?

Placera förstärkaren på en robust, horisontell yta. Lämna minst 75 mm fritt ovanför och 25 mm på sidorna. Installera den inte i ett slutet utrymme (bokhylla, TV-möbel) utan ventilation. Om den placeras på matta, använd en styv skiva för att inte täppa till de nedre ventilationsöppningarna.

Är M25 kompatibel med bi-amplifiering?

Ja, du kan använda två kanaler på M25 för att bi-amplifiera en kompatibel högtalare. Anslut till exempel en kanals ingång till diskanten och den andra till basen, och använd ingångsnivåkontrollerna för att balansera. Se till att högtalarens passiva filter är borttagna eller anpassade.

BRUKSANVISNING M25 NAD

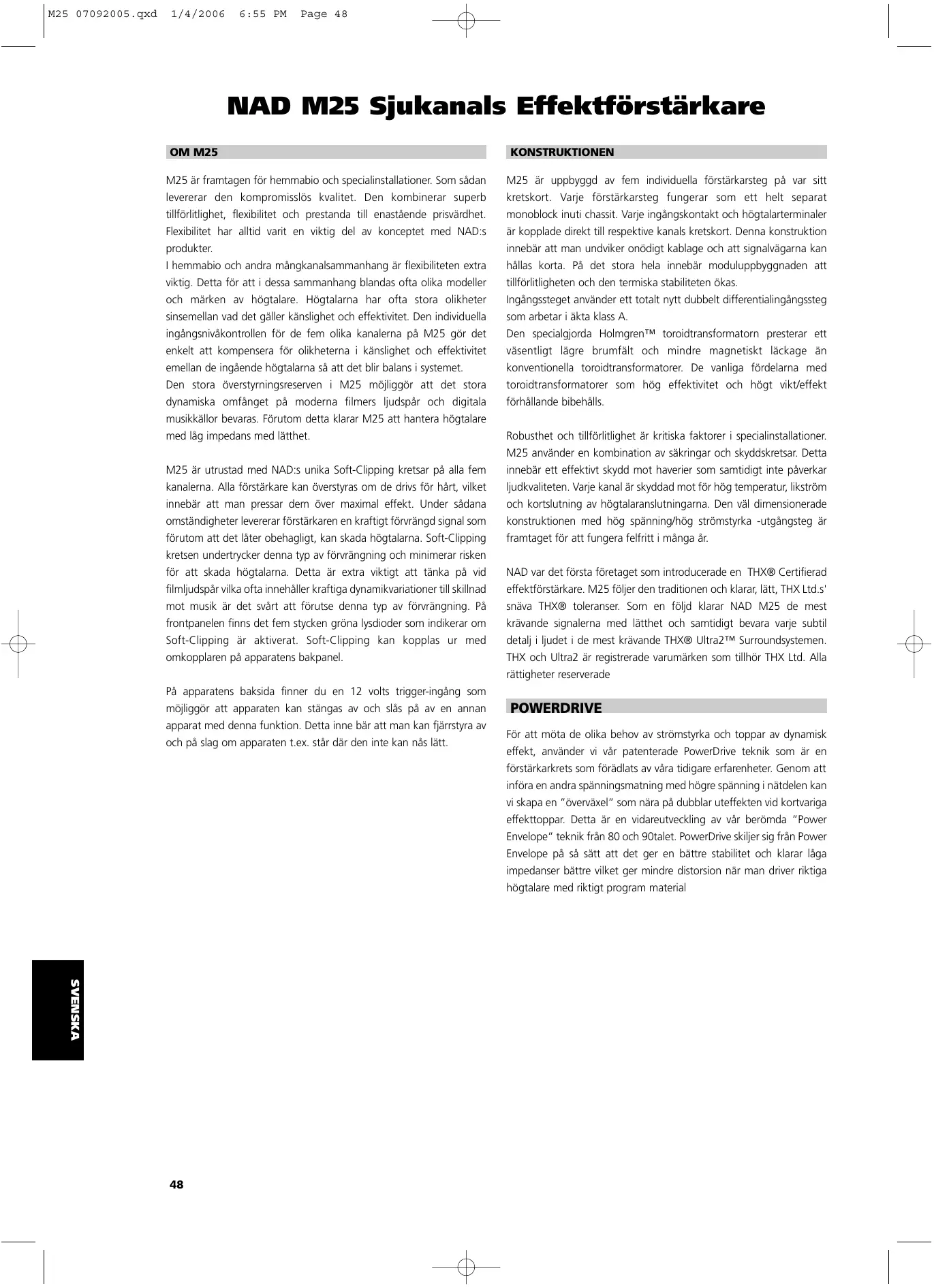

NAD M25 Sjukanals Effektförstärkare

OM M25

M25 är framtagen för hemmabio och specialinstallationer. Som sådan levererar den kompromisslös kvalitet. Den kombinerar superb tillförlitlighet, flexibilitet och prestanda till enastående prisvärdhet. Flexibilitet har alltid varit en viktig del av konceptet med NAD:s produkter.

I hemmabio och andra mångkanalsammanhang är flexibiliteten extra viktig. Detta för att i dessa sammanhang blandas ofta olika modeller och märken av högtalare. Högtalarna har ofta stora olikheter sinsemellan vad det gäller känslighet och effektivitet. Den individuella ingångsnivåkontrollen för de fem olika kanalerna på M25 gör det enkelt att kompensera för olikheterna i känslighet och effektivitet emellan de ingående högtalarna så att det blir balans i systemet.

Den stora överstyrningsreserven i M25 möjliggör att det stora dynamiska omfånget på moderna filmers ljudspår och digitala musikkällor bevaras. Förutom detta klarar M25 att hantera högtalare med låg impedans med lätthet.

M25 är utrustad med NAD:s unika Soft-Clipping kretsar på alla fem kanalerna. Alla förstärkare kan överstyras om de drivs för hårt, vilket innebär att man pressar dem över maximal effekt. Under sådana omständigheter levererar förstärkaren en kraftigt förvängd signal som förutom att det låter obehagligt, kan skada högtalarna. Soft-Clipping kretsen undertrycker denna typ av förvängning och minimerar risken för att skada högtalarna. Detta är extra viktigt att tänka på vid filmljudspår vilka ofta innehåller kraftiga dynamikvariationer till skillnad mot musik är det svårt att förutse denna typ av förvängning. På frontpanelen finns det fem stycken gröna lysdioder som indikerar om Soft-Clipping är aktiverat. Soft-Clipping kan kopplas ur med omkopplaren på apparatens bakpanel.

På apparatens baksida finner du en 12 volts trigger-ingång som möjliggör att apparaten kan stängas av och slås på av en annan apparat med denna funktion. Detta inne bär att man kan fjärrstyra av och på slag om apparaten t.ex. står där den inte kan nås lätt.

KONSTRUKTIONEN

M25 är uppbyggd av fem individuella förstärkarsteg på var sitt kretskort. Varje förstärkarsteg fungerar som ett helt separat monoblock inuti chassit. Varje ingångskontakt och högtalarterminaler är kopplade direkt till respektive kanals kretskort. Denna konstruktion innebär att man undviker onödigt kablage och att signalvägarna kan hållas korta. På det stora hela innebär moduluppbyggnaden att tillförlitligheten och den termiska stabiliteten ökas.

Ingångssteget använder ett totalt nytt dubbelt differentialingångssteg som arbetar i äkta klass A.

Den specialgjorda Holmgren™ toroidtransformatorn presterar ett väsentligt lägre brumfält och mindre magnetiskt läckage än konventionella toroidtransformatorer. De vanliga fördelarna med toroidtransformatorer som hög effektivitet och högt vikt/effekt förhållande bibehålls.

Robusthet och tillförlitlighet är kritiska faktorer i specialinstallationer. M25 använder en kombination av säkringar och skyddskretsar. Detta innebär ett effektivt skydd mot haverier som samtidigt inte påverkar ljudkvaliteten. Varje kanal är skyddad mot för hög temperatur, likström och kortslutning av högtalaranslutningarna. Den väl dimensionerade konstruktionen med hög spänning/hög strömstyrka -utgångsteg är framtaget för att fungera felfritt i många år.

NAD var det första företaget som introducerade en THX® Certifierad effektförstärkare. M25 följer den traditionen och klarar, lätt, THX Ltd.s' snäva THX® toleranser. Som en följd klarar NAD M25 de mest krävande signalerna med lätthet och samtidigt bevara varje subtil detalj i ljudet i de mest krävande THX® Ultra2™ Surroundsystemen. THX och Ultra2 är registrerade varumärken som tillhör THX Ltd. Alla rättigheter reserverade

POWERDRIVE

För att möta de olika behov av strömstyrka och toppar av dynamisk effekt, använder vi vår patenterade PowerDrive teknik som är en förstärkarkrets som förädlats av våra tidigare erfarenheter. Genom att införa en andra spänningsmatning med högre spänning i nätdelen kan vi skapa en "överväxel" som nära på dubblar uteffekten vid kortvariga effekttoppar. Detta är en vidareutveckling av vår berömda "Power Envelope" teknik från 80 och 90talet. PowerDrive skiljer sig från Power Envelope på så sätt att det ger en bättre stabilitet och klarar låga impedanser bättre vilket ger mindre distorsion när man driver riktiga högtalare med riktigt program material

ATT TÄNKA PÅ VID INSTALLATION

VARNING - För att undvika risken för elektriska stötar får apparaten inte utsättas för väta eller fukt.

Stäng av alla apparater i systemet när du skall göra några anslutningar. Sänk alltid volymen på systemet innan andra komponenter slås på. Höj sedan volymen försiktigt så att du undviker skador på utrustningen.

ATT TÄNKA PÅ VID PLACERING AV APPARATEN

Läs och följ alla säkerhetsinstruktionerna på första sidan i denna bruksanvisning. För att förhindra eldsvåda eller elektriska stötar får apparaten inte utsättas för väta eller fukt. Om vätska skulle komma in i apparaten så måste strömmen brytas omedelbart genom att nätsladden kopplas ur vägguttaget. Innan apparaten får tas i bruk igen bör den gås igenom av en verkstad. Avlägsna inte locket på apparaten själv, det finns inga delar i apparaten som du som kund kan åtgärda. Förstärkaren utvecklar en del värme och kräver därför ventilation. Täck inte över ventilationshålen på apparatens över och undersida. Det måste finnas minst 7,5 cm fritt utrymme ovanför och 2,5 cm vid sidorna om apparaten. Förstärkaren bör inte ställas i en bokhylla eller i ett skåp om inte det är väl ventilerat. Se också till att det finns utrymme bakom förstärkaren för signal och högtalarkablar.

Om du placerar förstärkaren på en tjock luddig matta så måste du undvika att ventilationshålen på undersidan täcks igen, ställ den på en platta och inte direkt på mattan.

Apparaten bör placeras på en stadig och jämn yta som klarar förstärkarens vikt.

OBSERVERA: M25 måste placeras så att den står på alla fyra fötterna. Ställ aldrig förstärkaren på högkant så att den vilar på bakpanelen, då kan kontakterna på baksidan skadas.

Eftersom alla nättransformatorer genererar ett visst magnetiskt brumfält, bör analoga skivspelare (speciellt de med Moving Coil pickup) inte placeras för nära förstärkaren. Magnetiska lagrings media som t.ex. ljudkassetter, videoband och disketter skall inte förvaras nära förstärkaren.

WARNING:

Transport - Transportera apparaten med både inner och den yttre kartongen. Använd enbart en kartong då apparaten riskerar att skadas under transporten eller kan skada andra.

SPARA EMBALLAGET

Var vänlig och spara allt emballage som din M25 levererades med. Om du flyttar eller skulle behöva transoprtera din förstärkare är detta det säkraste sättet att emballera den. Vi har sett allt för många exempel på annars hela apparater som slagits sönder i transporten på grund av bristfälligt emballage. Därför ber vi dig att spara emballaget, både den inre och den yttre kartongen!

ANSLUTNINGAR PÅ APPARATENS BAKSIDA

1. IEC NÄTKONTAKT

Sätt i den medföljande IEC nätsladdens kontakt i detta uttaget på apparaten innan du ansluter den i ett ledigt, fungerande, gärna ett jordat, vägguttag.

NOTERA: Innan du ansluter apparaten till elnäter bör du försäkra dig om att alla andra anslutningar med signalkablar etc. är gjorda. Samtidigt bör du tänka på att koppla ur M25 från nätet innan några anslutningar görs. Om du behöver ansluta M25 via en förlängningssladd bör det vara en med tillräckligt grova ledare, 1,5mm2 ledningsarea, om du är osäker bör du kontrollera detta med en elfackhandel/elinstallatör.

Undvik att koppla nätsladden via Timers, klockströmbrytare eller nätuttag bak på förförstärkare, då de ej klarar de höga strömmar som M25 fordrar.

2. INGÅNGAR

Alla de fem kanalerna har sin egen ingångskontakt. Innan du gör några anslutningar skall strömmen slås av på den utrustningen som skall anslutas.(Se figur 1*)

Anslut signalkablar från förförstärkaren, surrounddekodern eller någon annan signalkälla till dessa ingångar. För optimal värmeavgivning rekommenderar vi att de olika kanalerna kopplas i följande ordning:

Ingång 1 : Vänster Fronthögtalare

Ingång 2 : Vänster Surroundhögtalare

Ingång 3 : Vänster

Ingång 4 : Centerhögtalare

Ingång 5 :Vänster

Ingång 6 : Höger Surroundhögtalare

Ingång 7 : Höger Fronthögtalare

3. INGÅNGARNAS NIVÅREGLAGE

Förstärkaren är utrustad med separata nivåreglage för varje kanal. Innan du sätter på förstärkaren för första gången skall du se till att nivåreglagen står sina normala lägen, vridna max medsols. Detta är den inställning som överensstämmer med THX Ultra™ standarden.

Under vissa förhållanden kan andra inställningar vara användbara:

• Nivåmatchning - I system med högtalare som har olika känslighet kan det vara nödvändigt att justera kanalernas nivå individuellt för att få korrekt balans mellan kanalerna i systemet.
• Utökat omfång på volymkontrollen - I många stereosystem har förförstärkaren en ganska hög utsignal, vilket innebär att man styr ut effektförstärkaren med ganska små pådrag med volymkontrollen. För att utnyttja volymkontrollen mera effektivt kan man sänka känsligheten på slutsteget så att man behöver vrida på mer med volymkontrollen för full utstyrning. Ett förslag är att justera nivån så att full utstyrning sker först vid "klockan 2-3". Denna procedur ger extra fördel, den undertrycker förförstärkarens egna brus och störningar som alstras i linjesteget. (Nätbrum och brus som inte är beroende på volymkontrollens läge.)

4. HÖGTALARKONTAKTER

Den här förstärkaren är utrustad med speciella högtalarterminaler som klarar mycket höga effekter. Anslut högtalarna med kraftig "riktig" högtalarkabel. Anslutningarna kan göras på tre sätt (Se figur 2*).

(1) Skalade kablar. Sära på kablarna och skala av ungefär en centimeter isolering på varje kabel och tvinna ihop änden på varje kabel för sig. Skruva ur hylsan på högtalarterminalen och tryck in den skalade änden på kabeln i öppningen och spänn åt hylsan så hårt som förnuftet medger. Kontrollera så att inga lösa koppartrådar hänger löst utanför kontakten och kan orsaka kortslutning.
(2) Spadkontakter. Skruva ur hylsan och stick in den u-formade spadkontakten bakom muttern och skruva åt så att den sitter ordentligt fast.
(3) Banankontakter. Sätt på banankontakter på kabeln och anslut den till terminalerna. Terminalerna har ett inbördes avständ på 19mm så att man kan använda dubbelbanankontakter. (Denna variant medges inte på apparater som säljs i 230 voltsversion.)

Observera - Högtalare måste arbeta i fas med varandra för att kunna återge stereoperspektiv och låga frekvenser korrekt. Var noggrann med att ansluta högtalarkablarna med korrekt fas, det vill säga att den röda (positiva) terminalen skall anslutas till högtalarens röda (positiva) terminal och de svarta terminalerna på samma sätt.

5. OMKOPPLARE FÖR AUTOMATISKT AV OCH PÅSLAG

Med denna omkopplare i läge ON kan man fjärrstyra av och påslag från en annan apparat som har denna funktion.

Observera: Med omkopplaren i läge ON och ingången ansluten kommer apparaten kopplas till Stand-By läge om den slås på med huvudströmbrytaren. Se till att omkopplaren står i OFF läge eller att ingången inte är ansluten för normal drift.

6. 12 V INGÅNG FÖR AUTOMATISKT AV OCH PÅSLAG

För att kunna styra av (stand-by) och påslag skall utgången på någon källutrustning med denna funktion anslutas till denna likspänningsingång. Mittpinnen är den positiva polen och den yttre höljet är jordförbindelsen.

VÄRT ATT VETA: Ingången fungerar i ett spänningsintervall om sex till femton volt likspänning. Den typiska strömförbrukningen är mindre än 10mA. Kontrollera specifikationen på källkomponenten så att den överensstämmer med angivna värden annars kan det skada apparaten.

7. SOFT CLIPPING

När en förstärkare drivs över sin specificerade effekt kommer den att "klippa" och förvränga signalen. Sådan förvrängning, klippning, låter inte bara illa utan den är också skadlig för högtalarna. NADs Soft Clipping krets begränsar mjukt signalens vågform vid klippning för att minimera den hörbara förvrängningen och minska risken för att förstöra högtalarna.

Vi rekommenderar att ha Soft Clipping i läge PÅ (ON) i de fall när förstärkaren kan tänkas drivas så hårt att man tangerar förstärkarens förmåga. En lysdiod på apparatens framsida visar att funktionen är aktiverad.

8. FUSE

Det sitter en säkringshållare strax under nätkabeln. I det fall en säkring skulle behöva bytas kopplar du ur nätkabeln från vägguttaget. Om du vill ta det säkra före det osäkra bör du även koppla ur alla anslutningar ur förstärkaren.

9. JORDKONTAKT

NAD M25 är utrustad med en jordterminal. Denna är ansluten direkt i apparatens chassi. Om du har problem med att M25 brummar eller utsätts för störningar från radiosändare kan du ansluta denna terminal med en "äkta" jordpunkt som t.ex. ett vattenledningsrör (att ansluta till gasledning innebär livsfara) eller ett järnspett som körs ner en meter i jorden.

KONTROLLER PÅ APPARATENS FRAMSIDA

Tryck på denna knapp när du sätter på eller stänger av förstärkaren. En Lysdiod vid strömbrytaren och skyddslägesindikatorn tänds för att visa att förstärkare är påslagen. Efter ett par sekunder lyser kanalindikatorn (2) blått istället för rött för att visa att förstärkaren är redo att användas.

M25 kan också sättas på och stängas av (till Stand By) och viceversa med 12 volt ingången på baksidan.

När M25 är i Standby-läge kommer Standby lysdioden lysa orange.

För att detta skall fungera måste huvudströmbrytaren vara tillslagen.

Genom att man kopplar till en signalkälla (förförstärkare, dekoder eller liknande) med utgång för fjärrstyrt på-och av slag kan man fjärrstyra det på M25.

M25s trigger ingång följer nu status på källkomponentens 12V-trigger utgång.

Omkopplaren på baksidan skall vara i läge "ON" och en kabel skall vara ansluten för att det skall fungera.

2. KANALINDIKATORER.

Alla sju kanalindikatorerna lyser rött i tre sekunder varje gång när apparaten slås på. Efter ett par sekunder blir den blå och förstärkaren är klar för användning.

Dessa lysdioder lyser även rött när ett eller flera av de sju olika förstärkarstegens skyddskretsar aktiveras. De övriga förstärkarstegen spelar då fortfarande.

När förstärkaren stängs av med huvudströmbrytaren på apparatens framsida eller via stand-by eller triggeringången lyser kanalindikatorerna rött ett par sekunder för att sedan slockna.

Observera : Om lysdioden lyser rött under användning, skall du slå av apparaten. Kontrollera alla anslutningar och att inga kablar eller kontakter är skadade. Orsaken kan också vara att förstärkaren är överhettad. Se till att förstärkaren får tillräckligt med ventilation och att ventilationshålen på ovan och undersidan är övertäckta. När den har svalnat kan förstärkaren användas som vanligt igen.

Om en eller flera kanalindikatorer fortfarande lyser rött trots ovan nämnda kontroller bör du stänga av den med huvudströmbrytaren och ta in den till din handlare för översyn.

2. SOFT CLIPPING INDIKATOR

När Soft Clipping funktionen är aktiverad lyser denna lysdiod på frontpanelen.

FELSÖKNING

FELSÖKNING	ORSAK	LÖSNING
INGET LJUD	Nätsladden ej inkopplad eller apparaten ej påslagen	Kontrollera nätsladden och att apparaten är påslagen
INGET LJUD I ENA KANALEN	Högtalarna är inte rätt anslutna eller skadadeSignalkablarna urkopplade eller skadade	Kontrollera anslutningarna och högtalarnaKontrollera signalkablarna och anslutningarna
INGET LJUD I SURROUNDKANALERNA	Inget surroundläge valtMono ljudkällaHögtalarna inte korrekt anslutnaSurroundljudnivån för låg	Välj Pro Logic eller HallTesta systemet med Dolby eller StereoKontrollera anslutningarna på högtalarnaHöj volymen på bakkanalerna
INGET LJUD I CENETERKANALEN	Högtalarna inte korrekt anslutnaCenterljudnivån för låg	Kontrollera anslutningarna på högtalarnaHöj volymen på Center kanalen
SVAG BAS/DIFFUS STEREOBILD	En högtalare är ansluten ur fas.	Koppla om anslutningarna på den misstänkta förstärkarkanalen.

SPECIFICATIONER

KONTINUERLIG, GENOMSNITTLIG UTEFFEKT =160 W (22.0 dBW)

I 8 ELLER 4 OHM

(Minimal effekt per kanal, 20 Hz - 20 kHz, alla sju kanalerna drivna, med maximalt angiven distorsion)

Effekt vid klippning =180 W

(Maximal kontinuerlig uteffekt per kanal, alla sju kanalerna drivna)

IHF DYNAMISK EFFEKT

Maximal kortvarig effekt per kanal)

8 ohms: ≥ 220 W (23.4 dBW)

4 ohms: ≥ 385 W (25.9 dBW)

2 ohms: ≥ 485 W (26.9 dBW)

Dämpfaktor >180

(Referens 8 ohm vid 50Hz)

I	ngångsimpedans	R = 1 M
		C = 180 pF
	Ingångskänslighet (för angiven utteffekt vid 8 ohm)	1250mV+/-50mV
	Spänningsförstärkning	29 dB
	Frekvensgång 20 Hz - 20 kHz	± 0.2 dB
		- 3dB at 3 Hz and 70 kHz
	Signal / Brusförhållande, A-vägt	>96 dB ref. 1 W
		>118 dB ref. 160W

MÅTT OCH VIKT

Nettovikt 43.7 kg (96.3 lb)

Bruttovikt 52 kg (115 lb)

Dimensioner (B x H x D)

Netto 435 x 200 x 466 mm(17.2 x 7.9 x 18.4")

Brutto* 435 x 215 x 495mm (17.2 x 8.5 x 19.5")
