721-134 - Gräsklippare Meec Tools - Gratis bruksanvisning och manual

Produkttyp	Gräsklippare
Märke	Meec Tools
Modell	721-134
Motortyp	4-takts bensinmotor
Motoreffekt	2,6 kW (3,5 hk)
Motorvarvtal	3 000 rpm
Klippbredd	525 mm
Klipphöjdsområde	20–75 mm
Gräsfångarens kapacitet	75 L
Drivtyp	Självgående (bakhjulsdrift)
Ljudtrycksnivå	81 dB(A) (K=3 dB)
Uppmätt ljudeffektnivå	96 dB(A) (K=3 dB)
Garanterad ljudeffektnivå	98 dB(A) (K=3 dB)
Vibrationsnivå	5,5 m/s² (K=3 dB)
Bladmaterial	Stål (40MnB)
Bladbultens vridmoment	45 Nm
Tändstiftsgap	0,75 mm
Oljekapacitet	Ej specificerat (fyll till maxmarkering på oljestickan)
Bränsletyp	95 oktan blyfri bensin
Bränsletankens kapacitet	Ej specificerat
Vikt	Ej specificerat
Säkerhetsfunktioner	Svänghjulsbromsspak, bladskydd, självstängande skydd
Underhåll	Oljebyte var 25:e timme, rengöring av luftfilter, byte av blad

Vanliga frågor - 721-134 Meec Tools

Vilken typ av olja kräver Meec Tools 721-134 gräsklippare?

Använd standard 4-takts motorolja (SAE 30 eller 10W-30 rekommenderas). Fyll till maxmarkeringen på oljestickan. Motorn levereras utan olja, så tillsätt olja före första användning.

Hur startar jag gräsklipparen?

Håll ner svänghjulsbromsspaken mot handtaget. Om motorn är kall, tryck på primerknoppen 1-2 gånger. Dra långsamt i startrepet tills det tar tag, dra sedan snabbt. Släpp handtaget långsamt.

Vilket bränsle använder klipparen?

Använd färsk, ren 95 oktan blyfri bensin. Blanda inte olja i bensinen. Undvik etanolblandade bränslen eftersom de kan dra till sig fukt och skada bränslesystemet.

Hur justerar jag klipphöjden?

Klipphöjden kan justeras från 20 till 75 mm. Stäng av motorn, koppla bort tändstiftet och vänta tills bladen stannat innan justering. Se manualen för spakpositioner.

Hur ofta ska jag byta motorolja?

Byt olja efter de första 5 timmarna av användning, därefter var 25:e timme eller varje säsong. Tätare byten krävs i dammiga förhållanden. Töm gammal olja och fyll på till maxmarkeringen.

Vad är bladbultens vridmomentsspecifikation?

Dra åt bladbulten till 45 Nm. Byt alltid bulten tillsammans med bladet. Använd en momentnyckel om tillgänglig.

Hur rengör jag luftfiltret?

Ta bort filterlocket och ta ut skumplastelementet. Tvätta det i varmt såpvatten, skölj och låt torka. Olja lätt innan återmontering. Byt ut om det är skadat.

Vad ska jag göra om motorn inte startar?

Kontrollera bränslenivå och kvalitet. Ta bort och inspektera tändstiftet – rengör eller byt om det är sotigt, glappa till 0,75 mm. Om det är dränkt, torka stiftet. Tryck på primerknoppen om kallt. Om det fortfarande inte fungerar, kontakta en serviceverkstad.

Krävs hörselskydd?

Ja. Ljudtrycksnivån är 81 dB(A), så använd alltid hörselskydd vid användning av klipparen.

Hur förvarar jag gräsklipparen över vintern?

Töm bränsletanken och förgasaren. Kör motorn tills den stannar på grund av bränslebrist. Byt olja. Rengör klipparen noggrant. Förvara på en torr, skyddad plats. Koppla bort tändstiftet.

BRUKSANVISNING 721-134 Meec Tools

Bruksanvisning för gräsklippare

Bruksanvisning for gressklipper

Svänghjulsbromsspak 10

Starthandtag....10

Hjuldrivningsspak 10

Motorvarvtal 10

Hjuldrivning 10

Inställning av klipphöjd....10

Oljelock/oljesticka 11

Tömning av bränsletank och förgasare 14

UNDERHÅLL 15

Underhálsschema 15

Förvaring 15

Miljö och avfallshantering....15

Service 16

FELSÖKNING....16

Oljeskift 25

Tennplugg 26

Läs bruksanvisningen noggrant innan användning!

• Läs dessa anvisningar noga och bekanta dig med apparatens reglage och användning.
• Placera inte händer eller fötter nära eller under rörliga delar. Håll alltid säkert avständ från utkastöppningen.
• Personer som inte tagit del av dessa anvisningar ska inte använda apparaten.
• Inspektera noga det område där apparaten ska användas och avlägsna föremål som kan fastna i kniven och slungas iväg.
  • Använd inte apparaten när andra personer, speciellt barn, eller husdjur finns i närheten.
• Använd alltid stadiga skor och långbyxor vid användning av apparaten. Använd inte apparaten barfota eller med öppna skor.
• Var mycket försiktig när du går bakåt eller drar apparaten mot dig. Titta efter hinder bakom dig innan och medan du backar.
• Använd aldrig apparaten om skydd eller käpor är demonterade eller skadade. Använd aldrig apparaten utan monterade säkerhetsanordningar, som utkaststyrning och/eller uppsamlare.
• Använd endast delar och tillbehör som tillverkaren rekommenderar.
• Stoppa kniven när du korsar grusbelagda infarter, vägar etc.
  • Stäng av motom och lossa tändkabeln från tändstiftet i nedanstående situationer.

- Innan blockeringar åtgärdas eller utkastet rensas.

- Före kontroll, rengöring eller annat arbete på apparaten.

- Om du kör på något föremål. Kontrollera apparaten och reparera eventuella skador innan du använder den igen.

- Om gräsklipparen börjar vibrera onomalt (kontrollera omedelbart).

• Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt innan du avlägsnar gräsuppsamlaren.
• Använd apparaten endast i dagsljus eller i god artificiell belysning.
  • Använd aldrig apparaten när du är trött eller påverkad av droger, alkohol eller läkemedel.
• Använd inte apparaten i vått gräs. Se alltid till att ha gott fotfäste och håll stadigt i handtaget. Kör försiktigt. Spring aldrig med apparaten.
  • Reparera/byt ut skadade ljuddämpare.
  • Använd skyddsglasögon.
• Se upp för gropar, spår och tuvor. Långt gräs kan dölja hinder.
• Klipp inte nära vattendrag/diken och branta sluttningar – risk att förlora kontrollen.
• Klinn inte mycket hranta sluttninger

SVENSKA

• Kontrollera regelbundet gräsuppsamlaren med avseende på slitage och åldrande. Byt vid behov ut mot delar som tillverkaren rekommenderar.
• Knivarna är mycket vassa – risk för personskada. Använd skyddshandskar vid hantering av knivar.
• Ändra inte varvtalsvaktens inställning och övervarva inte motorn.
• Var mycket försiktig när du går bakåt eller drar apparaten mot dig.
• Stoppa knivarna om apparaten måste lutas för transport över annan yta än gräs, samt för transport till och från det område som ska klippas.
• Frikoppla och lägg alla reglage i neutralläge innan du startar motorn.
• Starta motorn försiktigt enligt anvisningarna. Håll fötterna borta från kniven.
• Luta inte apparaten när motorn startas, om inte apparaten måste lutas för att kunna startas. Om apparaten måste lutas ska den inte lutas mer än absolut nödvändigt. Lyft den del som är längst bort från användaren.
• Stå inte framför utkastöppningen när motorn startas.
• Lyft eller bär aldrig apparaten medan motorn är igång.
• Minska gaspådraget och stäng eventuell bränslekran innan motorn stängs av.

TEKNISKA DATA

Bensinmotor 2,6 kW, 3 kW, 4,4 kW

självgående med hög klipphöjd

Motorvarvtal 3000 (varv/min)

Klippbredd 525 mm

Klipphöjd 20–75 mm

Uppsamlarens volym 75 l

Ljudtrycksnivå, LpA 81 dB(A), K=3 dB

Uppmätt ljudeffektsnivå, LwA 96 dB(A), K= 3 dB

Garanterad ljudeffektsnivå, LwA 98 dB(A), K=3 dB

Max. vibration 5,5 m/s ^2 ,K=3 dB

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

WARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

SVENSKA

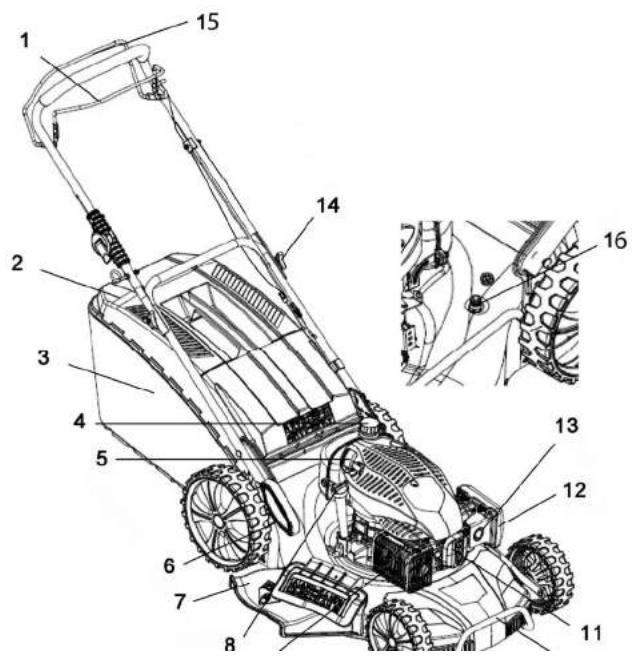

BESKRIVNING

Nedanstående symboler förkommer på apparaten.

Läs bruksanvisningen.

FARA! Roterande delar. Håll händer och fötter borta från öppningar när apparaten är i drift.

WARNING! Håll händer och fötter borta från klippdäcket när apparaten är i drift.

Håll kringstående personer på behörigt avständ.

Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt före arbete på apparaten.

Avlägsna föremål som kan fastna i kniven och slungas iväg.

SVENSKA

MONTERING

Läs dessa anvisningar noga före montering och användning.

VIKTIGT! Apparaten levereras utan bensin och motorolja. Apparaten levereras monterad och testad.

Uppackning

Rulla ut apparaten ur kartongen och kontrollera att det inte finns några lösa delar kvar i kartongen.

Tillbehör

Gräsklipparen levereras med gräsuppsamlaren monterad.

VIKTIGT! Fäll upp handtaget försiktigt så att inga vajrar kommer i kläm.

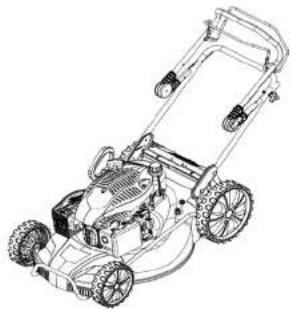

Montering

1. Fäll upp handtaget tills den nedre delen låses på plats.
2. Avlägsna transportskyddet, fäll upp den övre delen av handtaget i linje med den nedre och dra åt båda lässkruvarna.
3. Avlägsna transportskyddet som håller körreglaget tryckt mot den övre delen av handtaget.

SVENSKA

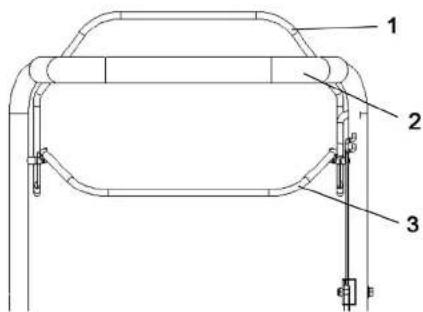

HANDHAVANDE

1. Körreglage
2. Handtag
3. Svänghjulsbromsspak

Svänghjulsbromsspak

1. Hall intryckt för att starta motom.
2. Släpp för att stoppa motorn.

Starthandtag

Används för att starta motom.

Hjuldrivningsspak

Används för att koppla i och ur hjuldrivningen.

Motorvarvtal

Motorvarvtalet är inställt från fabrik och kan inte ändras.

Hjuldrivning

- Koppla i och ur hjuldrivningen genom att trycka körreglaget mot handtaget, föra hjuldrivningsspaken

SVENSKA

Oljelock/oljesticka

Motorn levereras utan olja. Fyll på olja enligt anvisningarna i avsnittet om motorn i denna bruksanvisning.

VIKTIGT! Fyll inte på olja över maximimarkeringen, det gör att det ryker kraftigt från ljuddämparen vid start.

1. Placera apparaten plant.
2. Avlägsna oljepäfyllningslocket med mätstickan.
3. Fyll på olja till maximimarkeringen på mätstickan. //text infogad//
4. Sätt tillbaka och dra åt oljestickan.

VIKTIGT!

• Kontrollera oljeniván före varje användning och fyll på, om så behövs. Fyll på olja till maximimarkeringen på mätstickan.
• Byt motorolja var 25:e drifttimme eller varje säsong. Byt olja oftare om apparaten används i dammig och/eller smutsig miljö. Byt olja enligt anvisningarna i avsnittet om motorn i denna bruksanvisning.

- Fyll inte tanken för mycket. Bränslet ska inte stå upp i påfyllningsröret. Använd färsk, ren, blyfri bensin 95 oktan. Blanda inte olja i bensinen. Bensin är en färskvara. Köp inte mer bensin än att den går åt på 30 dagar.

VIKTICTI Torka kort quantitellt brängle eller alissnill. Uäll honsin horta från ånon långa och nødra

SVENSKA

VIKTIGT! Etanol- eller metanolblandade bränslen kan dra till sig vatten, vilket kan medföra separering och syrabildning under förvaring, vilket kan skada bränslesystemet. För att undvika motorproblem bör bränslesystemet tömmas om apparaten inte ska användas på minst 30 dagar. Töm bränsletanken. Starta motorn och kör slut på bensinen i förgasare och bränsleledningar. Fyll på ny bensin nästa säsong. Mer information finns i avsnittet om förvaring. Använd aldrig rengöringsmedel för motor eller förgasare i bränsletanken – risk för allvarlig egendomsskada.

Start av motor

Kontrollera att tändkabeln är ansluten till tändstiftet, att motoroljenivån är korrekt och att det finns bensin i bränsletanken.

OBS! Motom har en skyddsbeläggning som kan avge rök första gången motorn körs. Delta är helt normalt. Håll körreglaget tryckt mot handtaget. Dra långsamt i startsnöret tills det tar emot och dra sedan snabbt. Släpp inte handtaget utan för det långsamt tillbaka till ursprungsläget.

OBS! När motom är kall trycker du en eller flera gånger på bränslepumpblåsan (se tabell nedan) för att föra fram bränsle till förgasaren innan du drar i startsnöret.

Använd inte pumpblåsan när motorn är varm

Temperatur	Antal	tryckningar
< 0 °C 2–3
0–10 °C 1–2
10–20 °C 0–1
> 20°C 0

OBS! Du kan behöva upprepa ovanstående steg om det är mycket kallt.

Stopp av motor

Släpp körreglaget för att stoppa motorn.

VARNING! Kniven fortsätter att röra sig några sekunder efter att motorn stängts av. Lossa tändkabeln från tändstiftet om apparaten lämnas utan uppsikt.

Klipptips

- Om gräset är mycket tjockt och/eller högt kan du behöva öka klipphöjden för att inte motorn ska överbelastas och för att apparaten inte ska lämna klumpar av gräs. Du kan också behöva gå

SVENSKA

1. Kontrollera regelbundet det självstängande skyddet och gräsuppsamlaren med avseende på slitage och skador.
2. Beakta nedanstående punkter när apparaten hanteras, transporteras eller lutas.
3. Använd skyddshandskar.
4. Lyft apparaten genom att fatta tag på ställen där du kan få stadigt tag och så att vikten fördelas jämnt.

Rengöring

1. Spola av apparaten med vatten efter varje användning.
2. Avlägsna gräs, jord och liknande från klippdäckets undersida. Fasttorkad smuts kan göra det svårt att starta apparaten nästa gång. Färgen på klippdäckets undersida kan med tiden flagna. Om detta händer ska du snarast bättringsmåla med rostskyddsfärg.
3. Rengör transmissionen en eller två gånger per år. Lossa skruvarna, avlägsna transmissionskápan och rengör runt transmissionen och drivremmarna med borste eller tryckluft.
4. Rengör drivhjulen invändigt en gång per säsong. Demontera de båda drivhjulen.
5. Rengör kugghjul och kuggkrans från gräs och smuts med borste eller tryckluft.

Byte av kniv

1. Tappa av motoroljan innan kniven demonteras.
2. Lossa skruven för att demontera kniven.

1. Återmontera som bilden visar. Dra åt skruven till 45 Nm.
2. Byt ut skruven tillsammans med kniven.

Oljebyte

1. Låt motorn köra slut på bränsle och avvakta tills den har stannat och svalnat något.
2. Lossa tändkabeln och placera den på avständ från tändstiftet.

SVENSKA

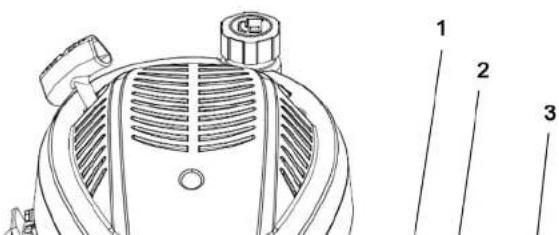

Tändstift

1. Låt motorn svalna, ta ut tändstiftet och rengör del med stålborste.
2. Justera gnistgapet till 0,75 mm med bladmått.
3. Sätt tillbaka tändstiftet. Dra inte åt för hårt.

1. Lossa filterkåpan och ta ut filterelementet av skumplast.
2. Sätt tillbaka filterkåpan för att förhindra att föremål kommer in i luftintaget.

1. Flottörhus
2. Avtappningsplugg
3. Bricka
4. Bränslefilter

UNDERHÅLL
Underhållsschema

REGELBUNDET UNDERHALL (4)		Före varje användning	1 månad eller 5	3 månader eller 25	6 månader eller 50	12 månader eller	24 månader eller	Sida
Utför efter angivet antal I månader eller driftlinmar (det som inträflar först).
Motorolja	Kontrollera	0						8
	Byt		0			0(2)
Luftfilter	Kontrollera	0						9
	Byt				0
	Kontrollera,					0

SVENSKA

• Samla upp all använd olja vid oljebyte. Undvik spill. Använd olja ska avfallshanteras i enlighet med gällande regler.
• Byt ut ljuddämparen, om så behövs. Använd endast originalreservdelar.
• Förgasarjustering ska utföras av kvalificerad personal.
• Rengör luftfiltret enligt dessa anvisningar.
• Uttjänt produkt ska avfallshanteras i enlighet med gällande regler.

Service

Produkten bör kontrolleras årligen av behörig servicerepresentant eller annan kvalificerad personal. Kontakta återförsäljaren för service, reservdelar etc.

FELSÖKNING

Motor startar inte Möjlig orsak Åtgård
1. Kontrollera bränslenivån. Bensinen är slut. Fyll på bensin.
		Åldrad eller förorenad bensin. Tömrårsletanken ochförgasaren. Fyll på färsk bensin.
2. Ta ur och kontrolleratändstiftet.		Tändstiftet är defekt, förorenatter har fel gnistgap. Byt tändstiftet.
		Tändstiftet är vätt av bränsle(motorn är sur). Torka och sätt tillbaka tändstiftet.
3. Se verkstadshandbokeneller ta motom till behörigservicerepresentant.		Igensatt bränslefilter, förgasarfel,tändningsfel, kärvande ventileretc. Byt ut eller reparera defektakomponenter.
4. Tryck påbränslepumpblåsan.		När motorn är kall. Tryck på bränslepumpblåsan.

Motor är svag Möjlig orsak Åtgård
1.	Kontrollera luftfiltret.	Luftfiltret är igensatt. Rengör eller byt luftfilter.
2.	Fyll på bränsle. Äldrad eller förørenad bensin. Töm bränsletanken och förgasaren. Fyll på färsk bensin.
3.	Se verkstadshandboken eller ta motom till behörig servicerepresentant.	Igensatt bränslefilter, förgasarfel, tändningsfel, kärvande ventiler etc.	Byt ut eller reparera defekta komponenter.

Objekt	Tekniska	data
Gnistgap, tändstift 0,7–0,8 mm
Vordikslad (bally)	Igavon 9.99 ± 9.99mm	Kontakta behäse

Underhål

NORSK

SIKKERHETSANVISNINGER

Les bruksanvisningen.

Svinghjulsbremsespak

1. Hold inne for á starte motoren.
2. Slipp for å stoppe motoren.

Starthåndtak

Lawnmower / Gräsklippare Gressklipper / Kosiarka

S530VHY-X 4,4kW, 530mm

Item number / Artikelnummer / Artikkelnummer / Numer artykułu

721-134

conforms to the following directives and standards / överensstämmer med följande direktiv och standarder: er i samsvar med fölgende direktiver og standarder / så zgodne z następującymi dyrektywami i normami:
