721-134 - Gressklipper Meec Tools - Gratis bruksanvisning og manual

Produkttype	Gressklipper
Merke	Meec Tools
Modell	721-134
Motortype	4-takts bensinmotor
Motoreffekt	2.6 kW (3.5 hp)
Motorhastighet	3000 rpm
Klippebredde	525 mm
Klippehøydeområde	20–75 mm
Gressoppsamlerkapasitet	75 L
Drivtype	Selvgående (bakhjulsdrift)
Lydtrykknivå	81 dB(A) (K=3 dB)
Målt lydeffektnivå	96 dB(A) (K=3 dB)
Garantert lydeffektnivå	98 dB(A) (K=3 dB)
Vibrasjonsnivå	5.5 m/s² (K=3 dB)
Knivmateriale	Stål (40MnB)
Knivboltens tiltrekkingsmoment	45 Nm
Tennpluggap	0.75 mm
Oljekapasitet	Ikke spesifisert (fyll til maksmerket på peilepinnen)
Drivstofftype	95 oktan blyfri bensin
Drivstofftankkapasitet	Ikke spesifisert
Vekt	Ikke spesifisert
Sikkerhetsfunksjoner	Svinghjulsbremsespak, knivbeskyttelse, selvlukkende beskyttelse
Vedlikehold	Oljeskift hver 25. time, rengjøring av luftfilter, knivbytte

Ofte stilte spørsmål - 721-134 Meec Tools

Hvilken type olje krever Meec Tools 721-134 gressklipperen?

Bruk standard 4-takts motorolje (SAE 30 eller 10W-30 anbefales). Fyll til maksmerket på peilepinnen. Motoren leveres uten olje, så tilsett olje før første gangs bruk.

Hvordan starter jeg gressklipperen?

Hold svinghjulsbremsespaken mot håndtaket. Hvis motoren er kald, trykk på primeren 1-2 ganger. Trekk startsnoren sakte til den tar, trekk så raskt. Slipp håndtaket sakte.

Hvilket drivstoff bruker klipperen?

Bruk fersk, ren 95 oktan blyfri bensin. Ikke bland olje i bensinen. Unngå etanolblandet drivstoff da det kan tiltrekke fuktighet og skade drivstoffsystemet.

Hvordan justerer jeg klippehøyden?

Klippehøyden kan justeres fra 20 til 75 mm. Slå av motoren, koble fra tennpluggen, og vent til knivene stopper før du justerer. Se i håndboken for spakposisjoner.

Hvor ofte bør jeg skifte motorolje?

Skift olje etter de første 5 timene med bruk, deretter hver 25 time eller hver sesong. Hyppigere skift er nødvendig under støvete forhold. Tapp ut gammel olje og fyll på til maksmerket.

Hva er tiltrekkingsmomentet for kniven?

Stram knivbolten til 45 Nm. Bytt alltid bolten sammen med kniven. Bruk en momentnøkkel hvis tilgjengelig.

Hvordan rengjør jeg luftfilteret?

Fjern filterdekselet og ta ut skumplastelementet. Vask det i varmt såpevann, skyll og la tørke. Olje lett igjen før montering. Bytt ut hvis skadet.

Hva bør jeg gjøre hvis motoren ikke starter?

Sjekk drivstoffnivå og kvalitet. Fjern og inspiser tennpluggen rengjør eller bytt hvis den er tilsmusset, gap til 0,75 mm. Hvis motoren er overfylt, tørk pluggen. Trykk på primeren hvis kald. Hvis det fortsatt ikke fungerer, kontakt et servicesenter.

Er hørselsvern påkrevd?

Ja. Lydtrykknivået er 81 dB(A), så bruk alltid hørselsvern når du bruker klipperen.

Hvordan oppbevarer jeg gressklipperen om vinteren?

Tøm drivstofftanken og forgasseren. Kjør motoren til den stopper på grunn av mangel på drivstoff. Skift olje. Rengjør klipperen grundig. Oppbevar på et tørt, beskyttet sted. Koble fra tennpluggen.

BRUKSANVISNING 721-134 Meec Tools

Påfyllning av bensin 11

Start av motor....12

Stopp av motor....12

Klipptips....12

UNDERHÄLL 12

Rengöring....13

Byte av kniv 13

Oljebyte 13

Tändstift 14

Luftfilter 14

Tømming av drivstofftank og forgasser 26

VEDLIKEHOLD 27

Vedlikeholdsskjema 27

Oppbevaring....27

Miljø og avfallshåndtering 27

Service 28

FEILS∅KING 28

POLSKI 29

ZASADY BEZPIECZEŃSTWA 29

DANE TECHNICZNE 30

OPIS 30

Symbole 32

MONTAZ 33

Rozpakowywanie 33

Akcesoria 33

Montaż 33

OBSŁUGA 34

Påfyllning av bensin

1. Filterelement av skumplast

SVENSKA

Les bruksanvisningen nøye før bruk!

• Les disse anvisningene nøye, og gjør deg kjent med apparatets betjening og bruk.
• Ikke plasser hender eller føtter i nærheten av eller under bevegelige deler. Hold alltid sikker avstand fra utkaståpningen.
• Personer som ikke er kjent med disse anvisningene, skal ikke bruke apparatet.
• Kontroller nøye det området der apparatet skal brukes, og fjern gjenstander som kan sette seg fast i kniven og slynges ut.
• Ikke bruk apparatet när det befinner seg andre personer, særlig barn, eller husdyr i nærheten.
• Bruk alltid stødige sko og langbukser ved bruk av apparatet. Ikke bruk apparatet uten sko eller med åpne sko.
• Vær særlig forsiktig når du går bakover eller trekker apparatet mot deg. Se etter hindringer bak deg før og mens du rygger.
• Ikke bruk apparatet hvis beskyttelsesanordninger eller deksler er demonterte eller skadet. Bruk aldri apparatet uten monterte sikkerhetsanordninger, for eksempel utkaststyring og/eller oppsamler.
• Bruk bare deler og tilbehør som produsenten anbefaler.
• Stopp kniven när du krysser grusbelagte innkjørsler, veier osv.
• Slå av motoren og løsne tenningskabelen fra tennpluggen i situasjonene nedenfor.

- Før blokkeringer utbedres eller utkastet renses.

- Før kontroll, rengjøring eller annet arbeid på apparatet.

- Hvis du kjører på gjenstander. Kontroller apparatet og reparer eventuelle skader før du bruker det igjen.

- Hvis apparatet begynner á vibrere unormalt (kontroller umiddelbart).

• Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før du fjemer gressoppsamleren.
• Bruk kun apparatet i dagslys eller god kunstig belysning.
• Ikke bruk apparatet hvis du er trøtt eller påvirket av narkotika, alkohol eller legemidler.
• Ikke bruk apparatet i vått gress. Sørg alltid for å ha godt fotfeste, og hold godt fast i håndtaket. Kjør forsiktig. Løp aldri med apparatet.
  • Reparer / bytt ut skadde lyddempere.
  • Bruk vernebriller
  • Se opp for groper, hjulspor og tuer. Høyt gress kan skjule hindringer.
• Ikke klipp i nærheten av vassdrag/grøfter og bratte skråninger – fare for å miste kontrollen.
• Ilkva klinn valdin hretta ekråningar

NORSK

• Kontroller gressoppsamleren regelmessig for slitasje og skader. Bytt ved behov ut med deler som produsenten anbefaler.
• Knivene er svært skarpe – fare for personskade. Bruk alltid vemehansker ved håndtering av kniver.
  • Du må ikke endre innstillingen av turtallsvakten og ikke kjøre motoren med for høyt turtall.
• Vær særlig forsiktig når du går bakover eller trekker apparatet mot deg.
• Stopp knivene hvis apparatet må vippes for transport over annen overflate enn gress, og hvis det skal transporteres til og fra det området som skal klippes.
• Sett alle betjeningsenheter i fri før du starter motoren.
• Start motoren forsiktig i henhold til anvisningene. Hold føttene borte fra kniven.
• Ikke vipp apparatet når motoren startes, med mindre det må vippes for å kunne startes. Hvis apparatet må vippes, skal det ikke vippes mer enn absolutt nødvendig. Løft den delen som er lengst borte fra brukeren.
• Ikke stå foran utkaståpningen när motoren startes.
• Ikke løft eller bær apparatet mens motoren er i gang.
  • Reduser gasspádraget og steng eventuelt drivstoffkranen før motoren slås av.

TEKNISKE DATA

Bensinmotor 2,6 kW, 3 kW, 4,4 kW

selvgående med høy klippehøyde

Motorturtall 3000 (o/min)

Klippebredde 525 mm

Klippehøyde 20–75 mm

Oppsamlerens volum 75 l

Lydtrykknivå, LpA 81 dB(A), K= 3 dB

Målt lydeffektsnivå, LwA 96 dB(A), K=3 dB

Garantert lydeffekt, LwA 98 dB(A), K=3 dB

Maks. vibrasjon 5,5 m/s

^2 , K=3 dB

Bruk alltid hørselsvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

ADVARSEL! Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden när verktøyet er avslått, og när det kjøres på tomgang, utover igangsettingstiden).

NORSK

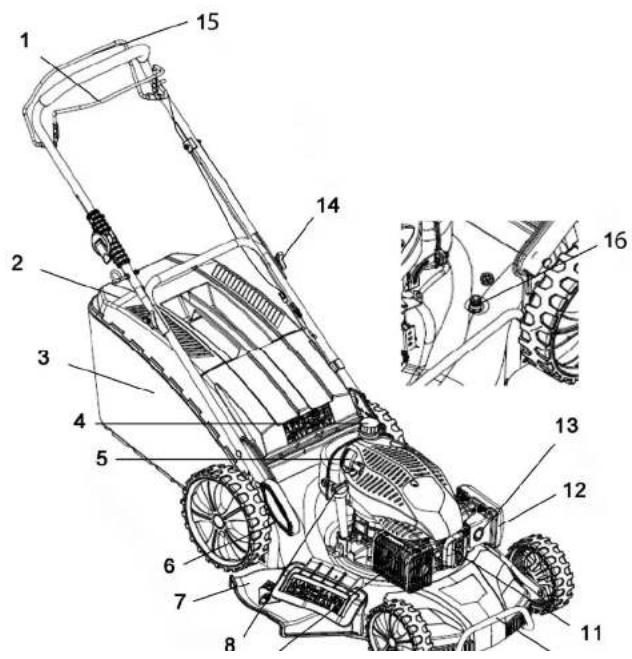

BESKRIVELSE

FARE! Roterende deler. Hold hender og føtter borte fra åpninger när apparatet er i bruk.

ADVARSEL! Hold hender og føtter borte fra klippeflaten når apparatet er i bruk.

Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før du utfører

Fjern gjenstander som kan sette seg fast i kniven og slynges ut.

NORSK

MONTERING

Les disse anvisningene nøye før montering og bruk.

VIKTIG! Apparatet leveres uten bensin og motorolje. Apparatet leveres ferdig montert og testet.

Oppakking

Rull apparatet ut av esken og kontroller at det ikke er noen løse deler igjen i esken.

Tilbehør

Gressklipperen leveres med gressoppsamleren påmontert.

VIKTIG! Fell forsiktig opp håndtaket, slik at ingen vaiere kommer i klem.

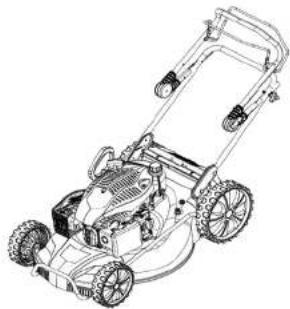

Montering

1. Fell opp håndtaket til den nedre delen låses på plass.
2. Fjern transportbeskyttelsen, fell opp den øvre delen av håndtaket i linje med den nedre og trekk til begge låseskruene.
3. Fjern transportbeskyttelsen som holder kjørebetjeningen trykt mot den øvre delen av håndtaket.

NORSK

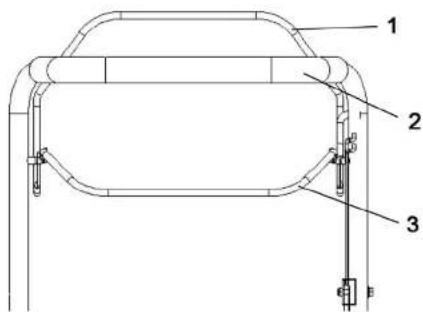

BRUK

Brukes til á starte motoren.

Hjuldriftspak

Brukes til å koble inn og ut hjuldriften.

Motorturtall

Motorturtallet er innstilt fra fabrikk og kan ikke endres.

Hjuldrift

- Koble inn og ut hjuldriften ved å trykke kjørebetjeningen mot håndtaket og føre hjuldriftspaken

NORSK

Oljelokk/peilepinne

VIKTIG! Ikke fyll på olje over maks.-merket, det gjør at det ryker kraftig fra lyddemperen ved start.

1. Plasser apparatet plant.
2. Fjern oljepáfyllingslokket med peilepinnen.
3. Fyll på olje til maks.-merket på peilepinnen. //text infogad//
4. Sett peilepinnen tilbake på plass, og trekk den til.

VIKTIGI

• Kontroller oljenivået før hver gangs bruk, og fyll på om nødvendig. Fyll på olje til maks.-merket på peilepinnen.
• Bytt motorolje hver 25. driftstime eller hver sesong. Bytt olje oftere hvis apparatet brukes i støvete og/eller skittent milje. Bytt olje i henhold til anvisningene i avsnittel om motoren i denne bruksanvisningen.

Päfylling av bensin

- Ikke fyll tanken for mye. Drivstoffet skal ikke stå opp i påfyllingsrøret. Bruk fersk, ren blyfri bensin, 95 oktan. Ikke bland olje i bensinen. Bensin er en ferskvare. Ikke kjøp mer bensin enn det du bruker på 30 dagen.

NORSK

VIKTIG! Etanol- eller metanolblandede drivstoffer kan trekke til seg vann, noe som kan føre til separering og syredannelse under oppbevaring. Dette kan i sin tur skade drivstoffsystemet. Drivstoffsystemet bør tørmes hvis apparatet ikke skal brukes på minst 30 dager, for å unngå motorproblemer. Tøm drivstofftanken. Start motoren, og bruk opp bensinen i forgasseren og drivstoffledningene. Fyll på ny bensin neste sesong. Du finner mer informasjon i avsnittet om oppbevaring. Bruk aldri rengjøringsmidler for motor eller forgasser i drivstofftanken – fare for alvorlig eiendomsskade.

Starte motoren

OBSI Motoren har et beskyttelsesbelegg som kan avgi røyk første gangen motoren kjøres. Dette er helt normalt. Hold kjørebetjeningen trykt mot håndtaket. Dra forsiktig i startsnoren til du kjenner motstand, og dra deretter raskt. Ikke slipp håndtaket, men før det langsomt tilbake til utgangsposisjonen.

OBS! Når motoren er kald, trykker du en eller flere ganger på drivstoffprimeren (se nedenfor) for å sende drivstoff til forgasseren før du trekker i startsnoren.

Ikke bruk primeren hvis motoren er varm

Temperatur	Antall	Irykk
< 0 °C 2–3
0–10 °C 1–2
10–20 °C 0–1
> 20°C 0

OBS! Det kan være nødvendig å gjenta trinnene ovenfor hvis det er veldig kaldt.

Stoppe motoren

Slipp kjørebetjeningen for å stoppe motoren.

ADVARSEL! Kniven fortsetter å bevege seg noen sekunder etter at motoren er slått av. Løsne tenningskabelen fra tennpluggen hvis apparatet står uten tilsyn.

Klippetips

NORSK

1. Kontroller regelmessig den selvlukkende beskyttelsen og gressoppsamleren for slitasje og skader.
2. Ta hensyn til punktene nedenfor när apparatet håndteres, transporteres eller vippes.
3. Bruk vernehansker
4. Løft apparatet ved å gripe tak i steder der du kan få godt grep, og slik at vekten fordeles jevnt.

Rengjøring

1. Spyl apparatet med vann etter hver gangs bruk.
2. Fjern gress, jord og lignende fra undersiden av klippeflaten. Fasttørket smuss kan gjøre det vanskelig å starte apparatet neste gang. Malingen på undersiden av klippeflaten kan flasse av med tiden. Hvis dette skjer, bør du straks male over med rustbeskyttelsesmaling.
3. Rengjør transmisjonen en eller to ganger i året. Løsne skruene, fjem transmisjonsdekselet og gjør rent rundt transmisjonen og drivremmene med børste eller trykkluft.
4. Rengjør drivhjulene innvendig en gang per sesong. Demonter begge drivhjulene.
5. Rengjør tannhjul og tannkrans for gress og smuss med børste eller trykkluft.

Bytte av kniv

1. Tapp av motoroljen før kniven demonteres.
2. Løsne skruen for å demontere kniven.

NGP

40MnB

D5-5A-002-000

1. Monter som vist på bildet. Trekk til skruen til 45 Nm.
2. Bytt ut skruen sammen med kniven.

Oljeskift

1. La motoren kjøre seg tom for drivstoff og vent til den har stoppet og kjølt seg litt ned.
2. Løsne tenningskabelen og plasser den på avstand fra tennpluggen.

NORSK

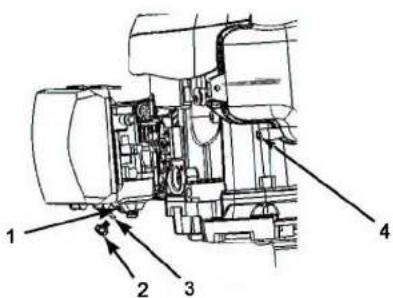

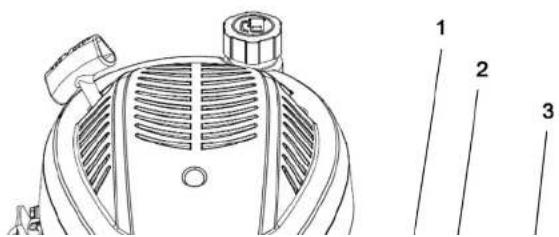

Tennplugg

1. La motoren kjøle seg ned, ta ut lennpluggen og rengjør den med en stålbørste.
2. Juster gnistgapet til 0,75 mm med bladmål.
3. Sett tennpluggen tilbake på plass. Ikke trekk til for hardt.

1. Løsne filterdekselet og ta ut filterelementet av skumplast.
2. Sett filterdekselet tilbake på plass for å forhindre at gjenstander kommer inn i luftinntaket.

1. Filterelement av skumplast

NORSK

REGELMESSIG VEDLIKEHOLD (4)		Far hver gangs bruk	1 måned eller 5	3 måneder eller 25	6 måneder eller 50	12 måneder eller	24 måneder eller	Side
Utføres etter angitt antall måneder eller driftstimer (det som inntreffer først).
Motorolje	Kontroller	0						8
	Skift		0			0(2)
Luftfilter	Kontroller	0						9
	Skift				0
	Kontroller,					0

NORSK

• Samle opp all brukt olje ved oljeskift. Unngå søl. Brukt olje skal avhendes i henhold til gjeldende regler.
• Bytt ut lyddemperen om nødvendig. Bruk bare originale reservedeler.
  • Forgasserjustering skal utføres av kvalifisert personale.
• Rengjør luftfilteret i henhold til disse anvisningene.
• Utrangert produkt skal avhendes i henhold til gjeldende regler.

Service

Produktet bør kontrolleres årlig av en godkjent servicerepresentant eller annet kvalifisert personale. Kontakt forhandleren for service, reservedeler osv.

FEILS∅KING

Motoren starter ikke Mulig årsak Tiltak
1. Kontroller drivstoffnivået. Det er tomt for bensin. Fyll på bensin.
		Gammel eller forurenset bensin. Tom drivstofftanken og forgasseren. Fyll på ny bensin.
2. Ta ut og kontroller tennpluggen.	Tennpluggen er defekt, forurenset eller har feil gnistgap.	Skift tennpluggen.
	Tennpluggen er dynket i drivstoff (motoren er sur).	Tørk tennpluggen og sett den tilbake på plass.
3. Se verkstedshåndboken eller lever motoren til autorisert servicerepresentant.	Tett drivstofffilter, forgasserfeil, tenningsfeil, tette ventiler etc.	Bytt ut eller reparer defekte komponenter.
4. Trykk på drivstoffprimeren. Når motoren er kald. Trykk på drivstoffprimeren.

Motoren er svak Mulig årsak Tiltak
1. Kontroller luftfilteret. Luftfilteret er tett. Rengjør eller bytt luftfilteret.
2. Fyll på drivstoff. Gammel eller forurenset bensin. Tøm drivstofftanken og forgasseren. Fyll på ny bensin.
3. Se verkstedshåndboken eller lever motoren til autorisert servicerepresentant.	Tett drivstofffilter, forgasserfeil, tenningsfeil, tette ventiler etc.	Bytt ut eller reparer defekte komponenter.

Objekt	Tekniske data	Vedlikehold
Griptose, torrachyon	0.7, 0.8 mm
