BRUKSANVISNING 721-296 Meec Tools

Byte av knivar....41

Felsökning 44

NORSK 51

SIKKERHETSANVISNINGER 51

Sikkerhetssymboler 52

BESKRIVELSE....54

Komponentliste 56

Grunnleggende funksjoner 57

INSTALLASJON....61

BRUK....76

Programmering 76

Skjermmeldinger 86

VEDLIKEHOLD ....87

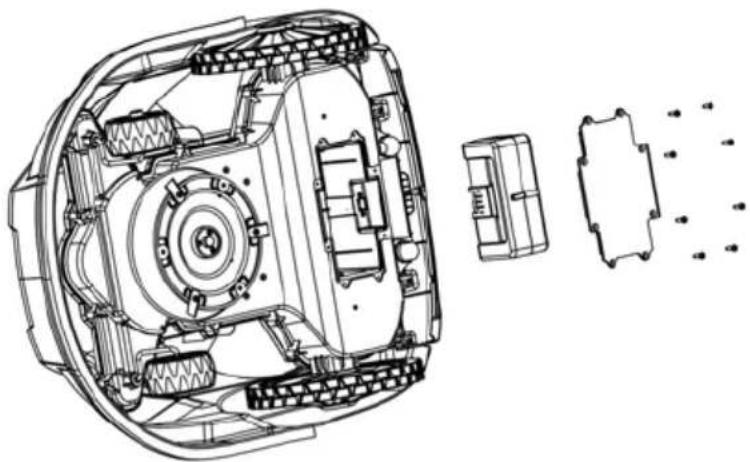

Bytte av kniver 88

Feilsøking 91

SÄKERHETSANVISNINGAR

- innan kontroll av blockering etc.

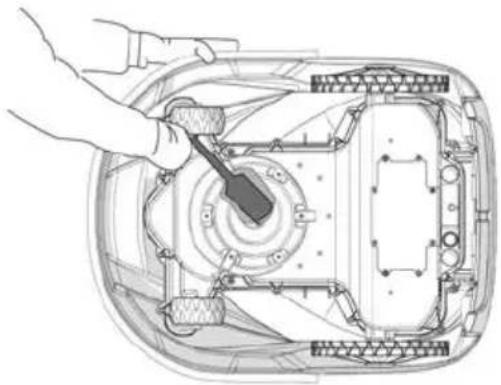

Rengöring av gräsklipparens undersida

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig bruk.

ADVARSEL! Unnlatelse av å følge varsler og instruksjoner kan medføre elektrisk støt, brann og/eller alvorlig personskade.

• La aldri barn eller noen som ikke kjenner disse instruksjonene bruke robotgressklipperen.
• Lokale bestemmelser kan begrense brukerens alder.
• Operatøren er ansvarlig for ulykker eller farer som kan oppstå på andre mennesker eller deres eiendom.
• Sikre riktig installasjon av systemet for avgrensning av området i henhold til instruksjonene.
• Kontroller periodevis området der maskinen skal brukes, og fjern steiner, pinner,, tråder og annet skrap som kan forårsake skader på maskinen.
• Kontroller periodevis for å etterse at kniver, knivbolter og knivskiven ikke er slitte eller skadde. Skift it slitte eller skadde kniver og bolter samtidig for å opprettholde balansen, og bruk alltid originaldeler.
• Vær forsiktig fordi rotering av en kniv kan forårsake at de andre knivene roterer.
• Bruk aldri maskinen med defekt vern eller uten at sikkerhetsinnretninger er på plass.
• Ikke hold hender eller føtter nær eller under roterende deler.
• Maskinen må aldri løftes opp eller bæres mens motoren er i gang.
• Robotgressklipperen må aldri løftes opp eller bæres rundt når strømbryteren er i posisjon PÅ (trykket inn).
• Slå AV/steng maskinen AV (strømbryteren sluppet ut):
• før kontroll av blokkering osv.
• før kontroll, rengjøring eller vedlikehold av maskinen.
• Start robotgressklipperen i henhold til instruksjonene. Når strømbryteren er i posisjon PÅ (trykket inn), må du sikre at du holder hendene og føttene unna de roterende bladene.
• Ikke la personer som ikke vet hvordan robotgressklipperen fungerer bruke den.
• Ikke plasser noe på robotgressklipperen eller ladestasjonen dens.
• Ikke bruk robotgressklipperen med defekt knivskive, karosseri, defekte kniver, skruer, muttere, osv.

SIKKERHETSSYMBOLER

Varselssymboler på robotgressklipperen

	ADVARSEL! Den leverte robotgressklipperen kan være farlig hvis den brukes på feil måte. Les bruksanvisningen nøye og forstå innholdet i den før bruk.
	ADVARSEL! Hold en sikker avstand til maskinen ved bruk.
	ADVARSEL! Hold hender og føtter unna de roterende knivene. Aldri plasser hendene dine eller føttene nær, eller under karosseriet når robotgressklipperen brukes. Robotgressklipperen kan bare startes når knappen til strømbryteren er i posisjon "PÅ" trykket inn, og det er oppgitt riktig PIN.
	ADVARSEL! Ikke kjør på maskinen.
	ADVARSEL! Kontroller at strømbryteren er i posisjonen "AV" sluppet ut før inspeksjon/vedlikehold utføres, eller før maskinen løftes.
	Lever alle brukte batterier til den lokale forhandleren, innsamlingsstasjon eller gjenvinningsstasjon.
	Det er ikke tillatt å kaste dette produktet som vanlig husholdningsavfall når den har nådd slutten av livsløpet. Gjenvinn når det er mulig. Kontroller med lokale myndigheter eller Julavarehus for råd om gjenvinning.
	Verdi for garanter støynivå er 67 dB.

Varselssymboler på laderen

	ADVARSEL!
	Se tilsvarende avsnitt i den tilhørende brukerveiledningen før all bruk.
	Dobbeltisolering
	Polretning
	CE-merking

Varselssymboler på batteriet

Li-lon	Batteriene inneholder Li-lon Kasserte batterier må sorteres miljøvennlig. Ikke kasser brukte batterier som usortert husholdningsavfall.
	Unngå at roboten havner under vann.
	Ikke utsett batteriet for flammer eller overoppheting.
	Ikke utsett batteriet for sterkt solskinn over lengre perioder og ikke etterlat det på et varmeelement (maks. 45°C).
	Lever utgåtte batterier til en gjenvinningsstasjon for best miljøvennlig håndtering.
	Utbrukte elektriske produkter må ikke kasseres i husholdningsavfall. Gjenvinn når det er mulig. Kontroller med de lokale myndighetene eller forhandler for å få råd om gjenvinning.

BESKRIVELSE

Tekniske data

Klippeområde

Maks. flate 1200 m2

Signalavstand 22,5 m

Strømforsyningssystem

Batteri Litium-Ion-batteri 25,2 V dc/3 Ah
Strømforsyning Inngang AC 100-240 V, 50/60Hz	Utgang 34 V dc
Maks. gressklippingstid på en lading 100 min

Klippesystem

Nominell spenning 24 V dc
I effekt 50 W
Ubelastet klippehastighet 3000/min
Klippebredde 220 mm
Utskiftningskniver Reservdelsnummer 846210
Klippehøyde, min-maks 20 mm - 60 mm
Antall klippehøyder 9 innstillinger
Antall knivar Tre (ledede)
Bevegelseshastighet	0,50 m/s

Ladesystem

Ladningsstrøm	3 A
Ladetid	80 min

Anbefalt tid per dag

300 m^2	2 - 3 timer
600 m^2	3 - 4 timer
900 m^2	5 - 6 timer
1200 m^2	7 - 8 timer

Generelle data

Beskyttelsesklasse - gressklipper IP X4

Beskyttelsesklasse - ladestasjon IP 67

Vekt - gressklipper 13 Kg

Vekt - ladestasjon 7 kg

Gressklipperens mål (L x B x H) 736 X 595 X 295 mm

Pakkens mål (L x B x H) 920 X720 X 375 mm

Bruttovekt 30 kg

Lyd

Lydnivå 46,6 dB

Lydeffekt LWA = 67 dB (k=0,35 dB)

OBS!

Støyverdien har blitt bestemt i henhold til støytesten som angis i IEC 60335-2-107, ved å bruke de grunnleggende normene EN ISO 11201 og EN ISO 3744.

Den anbefalte klippetiden per dag som angis i denne spesifikasjonen er bare ment som referanse. Den avhenger av knivenes stand, typen gress som klippes, vekstforholdene, fuktighet og hvorvidt gressflaten er plantet eller ikke. Denne robotgressklipperen kan arbeide færre timer per dag enn det som oppgis om hagen er mer kompleks med trær, rabatter, stiger og innelukkinger.

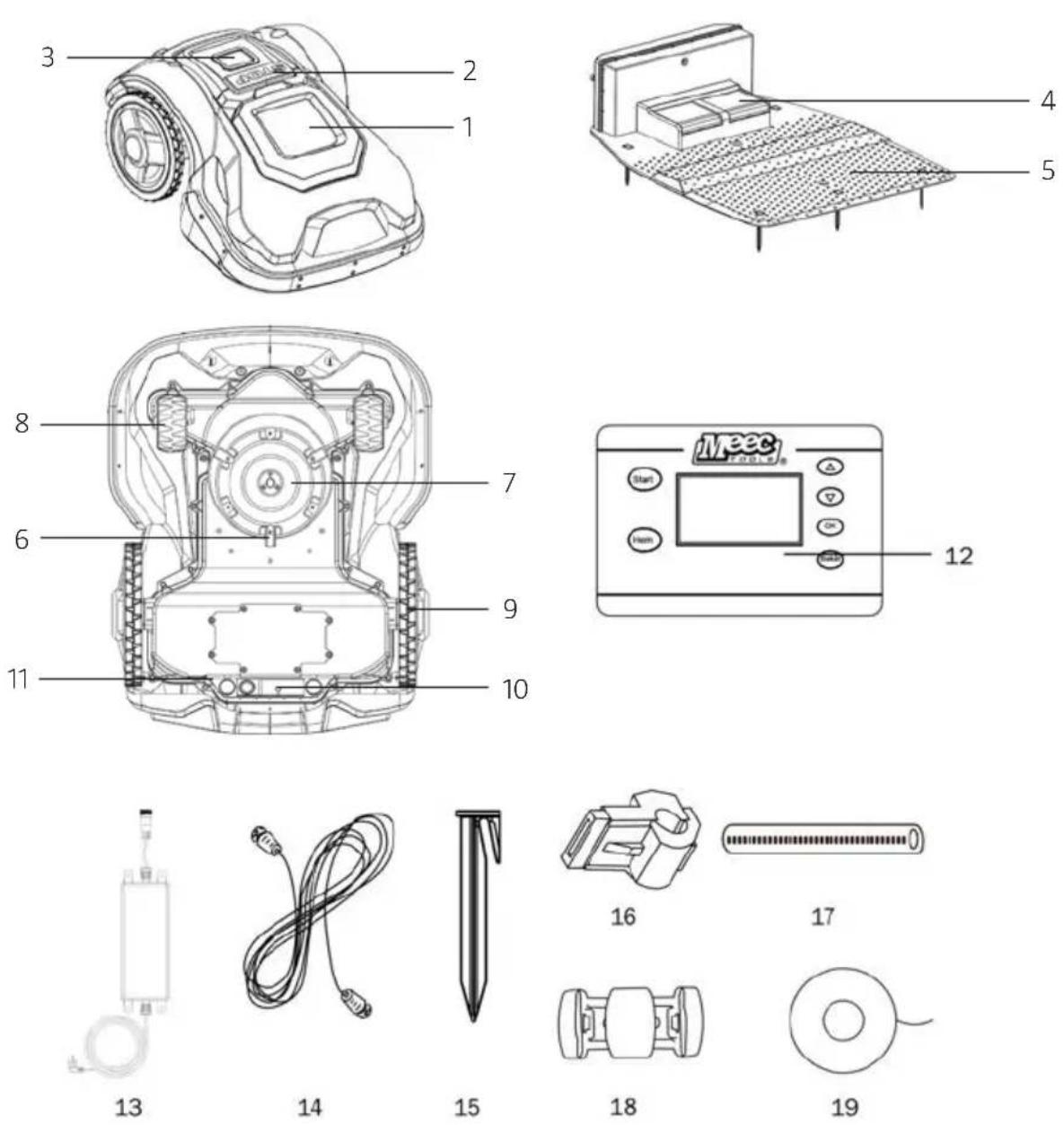

KOMPONENTLISTE

1. Robotgressklipper 11. Strømbryter
2. Stoppknapp 12. Bildeskjerm
3. Skjerm og tastatur 13. Strømforsyning
4. Ladekontakter 14. Ladestasjonskabel
5. Ladestasjon 15. Festestake
6. Kniver (3 stk.) 16. Ladestasjonkontakt
7. Knivskive 17. Målelinjal
8. Forhjul 18. Ledningskontakt for avgrensningstråd
9. Bakhjul 19. Avgrensningstråd
10. Bærehåndtak

GRUNNLEGGENDE FUNKSJONER

MEEC robotgressklipper velger retning automatisk, noe som betyr at den kommer til å klippe hele hagen din uten å etterlate noen del uklippet innenfor det området som er avgrenset med avgrensningstråden.

A

B

Det er viktig å sikre at avgrensningen er helt lukket og at alle gjenstander du vil beskytte begrenses av slyngen, som for eksempel mindre trær, busker, møbler og rabatter.

Hvis hagen ser ut som bilde A, kommer klipperen til å kunne klippe flatene mellom gangene. Men om hagen ser ut som bilde B må du ordne en passasje over gangen for å komme til å klippe disse flatene. Gangen må da være jevnhøy med gressplenen ved passasjen slik at roboten kan ta seg over, og tilbake fra disse ytterkantene.

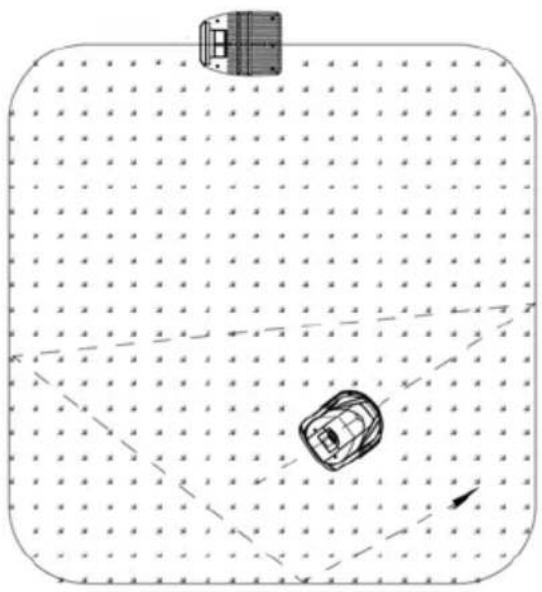

Hvis roboten ved klipping støter på et hindre innenfor avgrensningen, slik som en person, et tre eller en annen hard gjenstand som er høyere enn 10 cm, vil den stoppe, bevege seg baklengs og snu for å klippe i en annen retning.

OBS! Hvis din MEEC robotgressklipper løfter seg når den treffer et hinder eller løftes opp av deg stanser kniven straks for å unngå alle eventuelle skader.

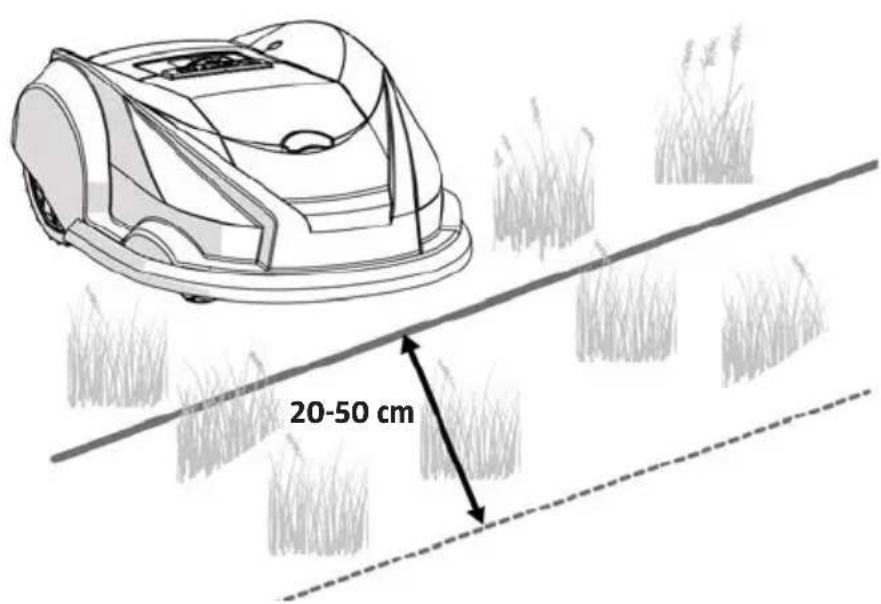

Klippeflaten angir du ved å installere den medfølgende avgrensningstråden. Når MEEC robotklipper

treffer avgrensningstråden kommer den til å stoppe, bevege seg baklengs og snu for å klippe i en annen retning.

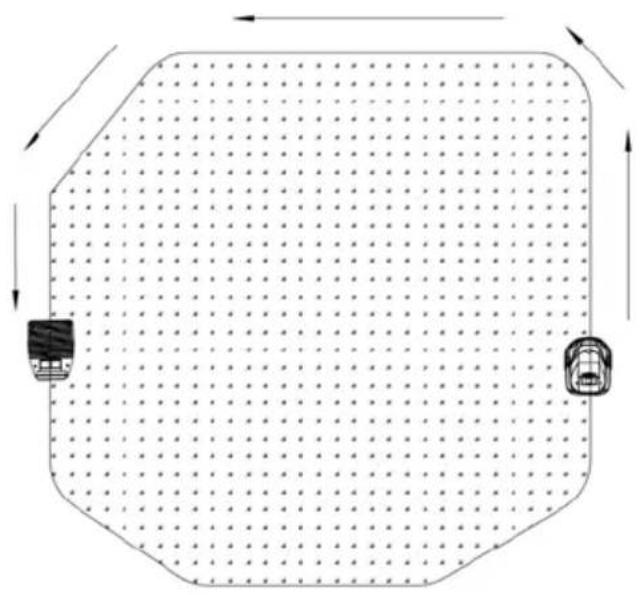

Svakt batteri tilbakegang til ladestasjonen

Etter ca. 100 min. klipping, vil batteriet i gressklipperen din ha liten kapasitet (avhengig av hvilken gresstype som klippes og flatens/avgrensningens kompleksitet). MEEC robotgressklipper vil gå tilbake til ladestasjonen automatisk ved å lokalisere avgrensningskabelen og følge den mot klokkeretningen (uten å klipe) tilbake til ladestasjonen for å lades. Deretter starter den igjen med neste klippesekvens.

Igjenkjenning av avgrensningskabel

Når MEEC robotgressklipper nærmer seg en avgrensningskabel vil to sensorer som er installert i midten og på venstre side av fronten kjenne igjen dette. Men før gressklipperen stopper og snur, vil den passere grensen med 20 til 50 cm, avhengig av hvilken innstilling du har valgt. Tenk på dette når du lager layouten for grensen.

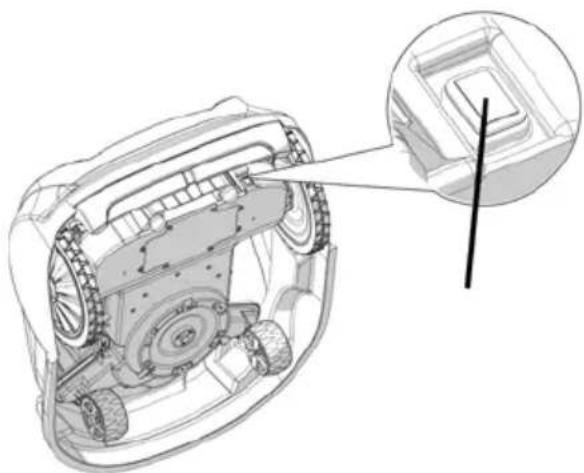

Start og stopp av klipping

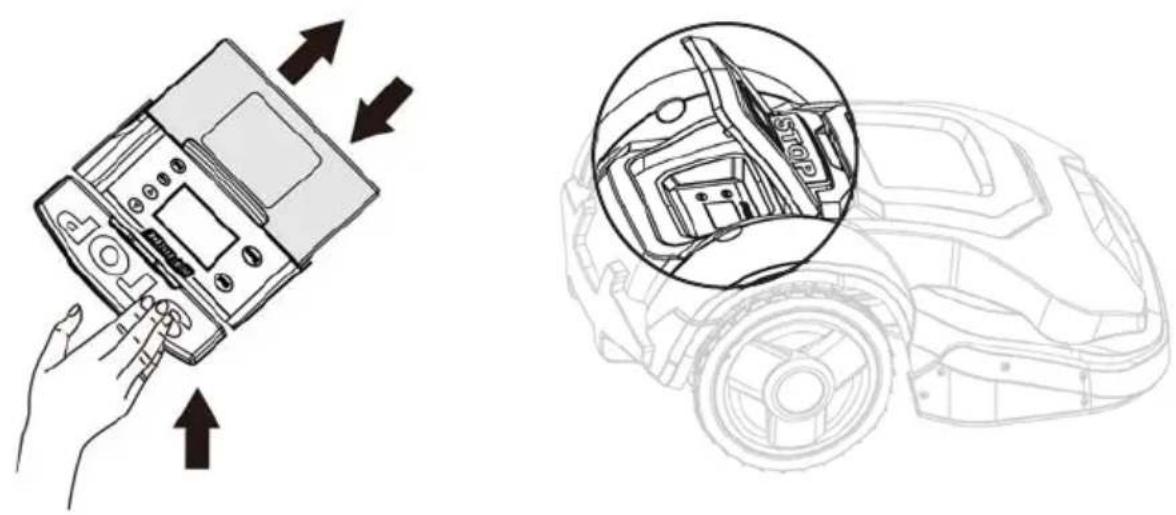

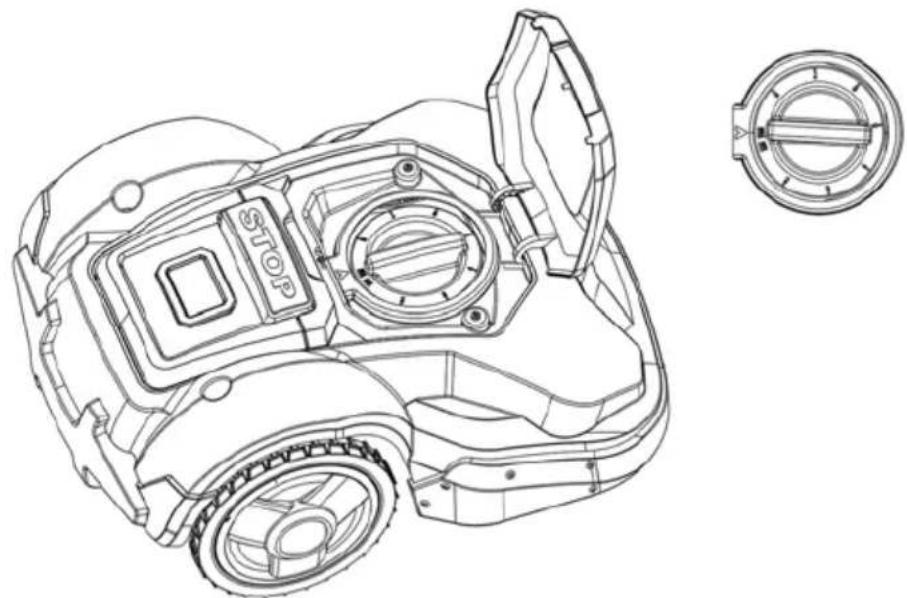

Trykk på STOPP-knappen for å åpne vinduet som dekker tastaturet. Når du er ferdig med innstillingene, trykker du ned vinduet for å stenge det.

Begrensning av klipping for MEEC robotgressklipper

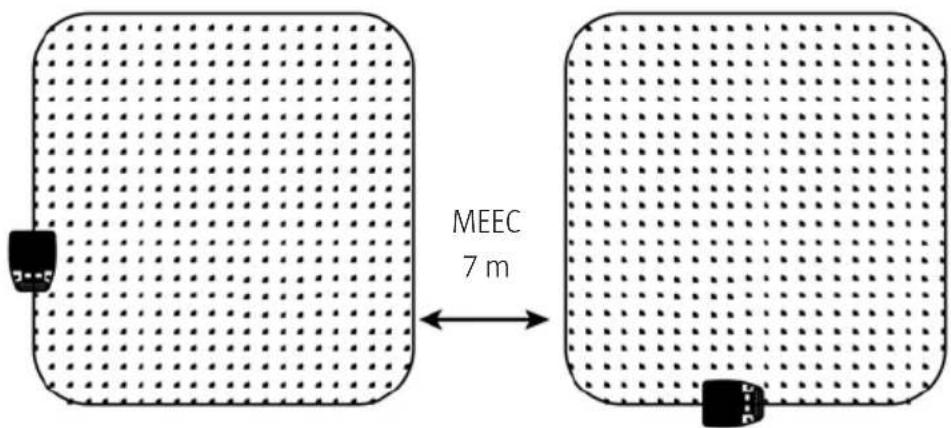

Hvis naboen din også bruker en MEEC robotgressklipper må det være 7 m mellom din og nabøens avgrensningskabel for å eliminere forstyrrelse. Hvis nabøens robotgressklipper er av et annet fabrikat holder det med 2 m. Hvis det er et gjerde mellom din gressplen og nabøens, kan du overse denne avstandsbegrensningen når du legger ut avgrensningskabelen din.

MEEC robotgressklipper har 9 innstillinger for klippehøyde, mellom 20 mm og 60 mm. Hvis høyden på gresset er høyere enn 60 cm må du klippe ned dette gresset til <60 mm ellers blir belastningen på maskinen for høy og klippeeffekten blir dårligere. Bruk en vanlig gressklipper eller en gresstrimmer til dette. Når installasjonen er avsluttet, kan klippehøyden stilles inn. Begynn på den høyeste klippehøyden og arbeid deg nedover til ønsket klippehøyde etter et par dager. Dette gjøres ved å løfte lokket som ist, og dreie den store runde skiven til ønsket klippehøyde. Juster aldri klippehøyden mens roboten arbeider. Påse at strømbryteren før dette er satt til AV.

Klipping i regn og torden

MEEC robotgressklipper kan klippe vått gress, men vått gress vil samles på bladplaten og hjulene som betyr en oftere rengjøring. Et bra klipperesultat krever skarpe kniver, så hold dem alltid i god stand. Ikke bruk MEEC robotgressklipper ved lyn eller tordenvær fordi det kan forårsake skade på elektronikken, men koble ut både ladestasjonen og avgrensingstråd.

INSTALLASJON

Introduksjon

Det anbefales at du tegner opp gressplenen din, inkludert alle hindre og hvordan disse skal beskyttes. Det gjør det enklere å finne en god plass for ladestasjonen og hvordan avgrensingstråden skal plasseres rundt busker, rabatter, osv. Du vil også trenge hammer, avbiter og tang.

Klippebegrensninger

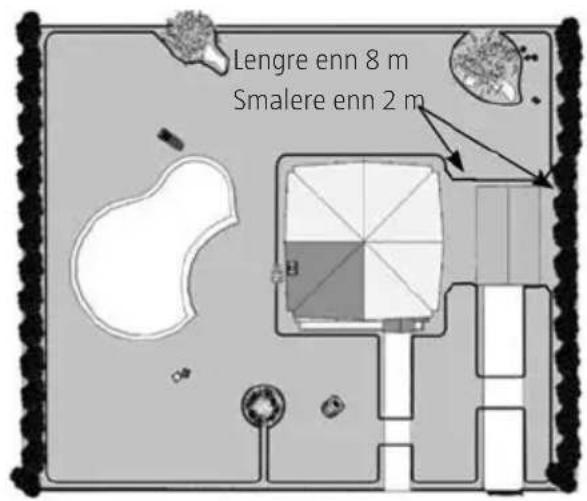

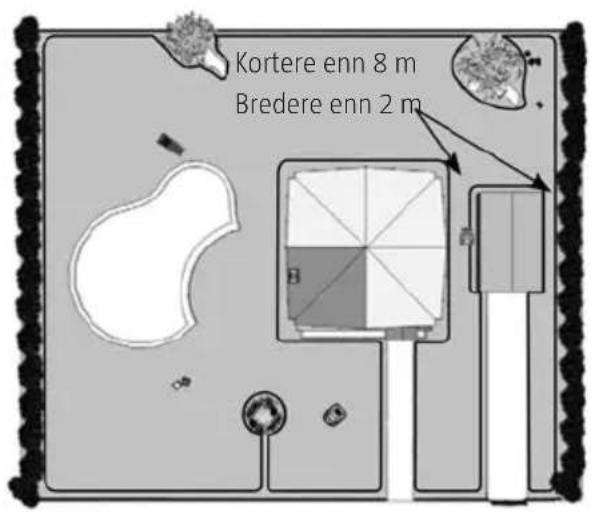

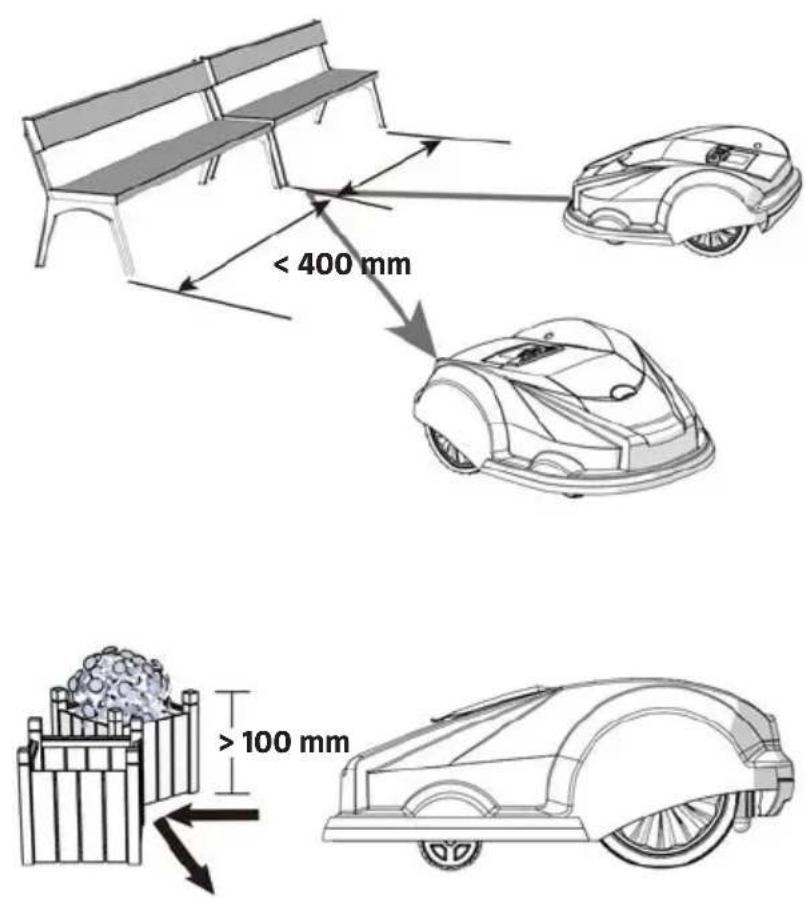

For faste og festede hindre som er høyere enn 100 mm, som vegger, gjærer, hagemøbler, osv. reagerer kollisjonssensoren straks når den treffer gjenstanden, og MEEC stopper, rygger og snur seg for å klippe i en annen retning.

Trær

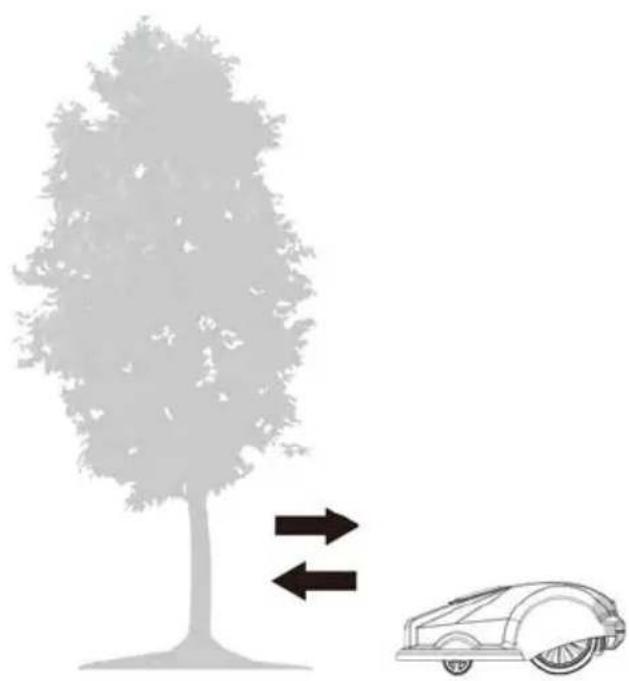

MEEC robotgressklipper behandler trær som vanlige hindre, men hvis noen av trerøttene er synlige i hagen din, og lengre enn 100 mm må dette området beskyttes for å forhindre skader på treroten eller at skjærebladene skades.

Hvis klipperen beveger seg nedenfor en kryssende avgrensningstråd, skal denne hellingen være mindre enn

10 grader for å forhindre at roboten kjører over avgrensningstråden, avhengig av gressklipperens fart i nedoverbakken, spesielt ved regn eller klipping ved våte og glatte forhold.

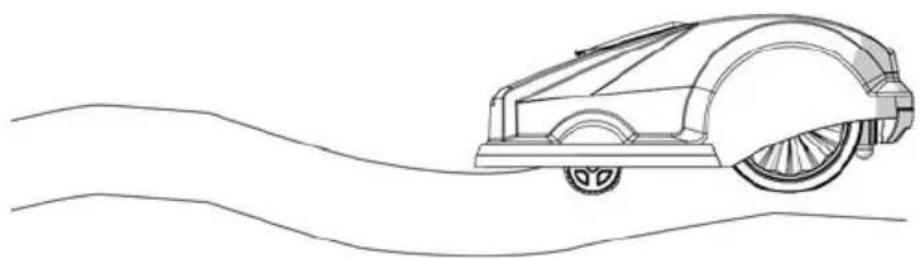

Stigninger, oppkjørsler og veier

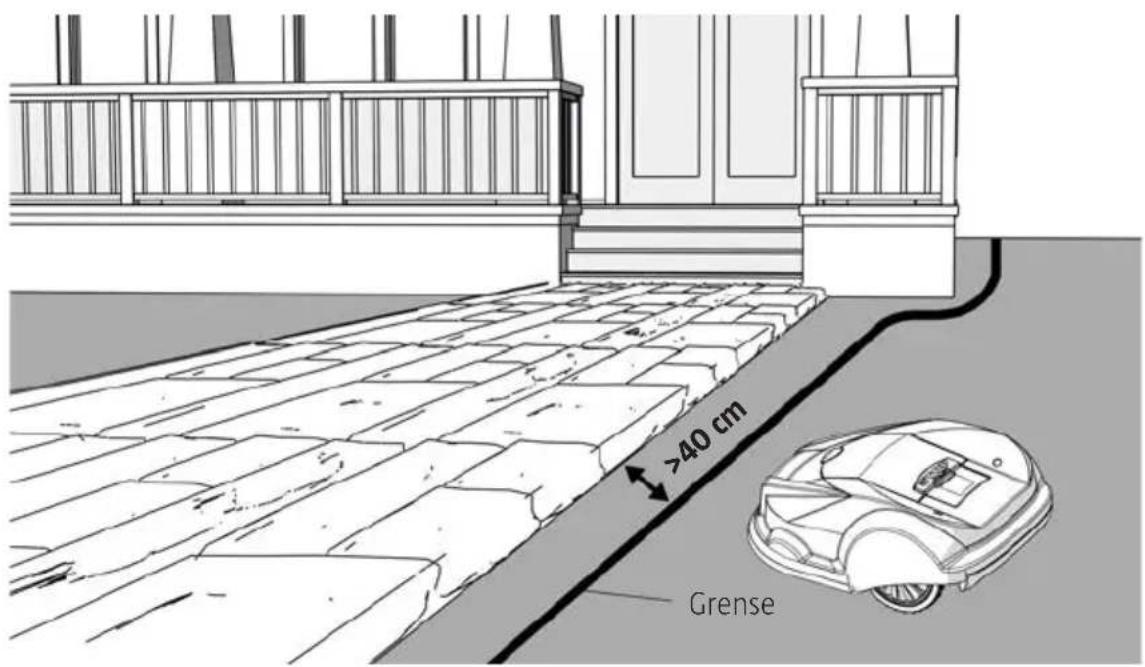

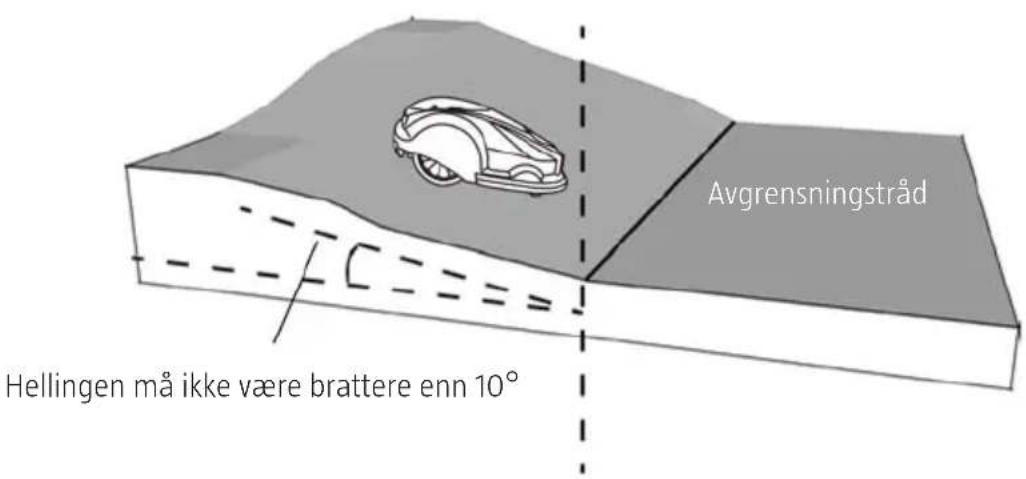

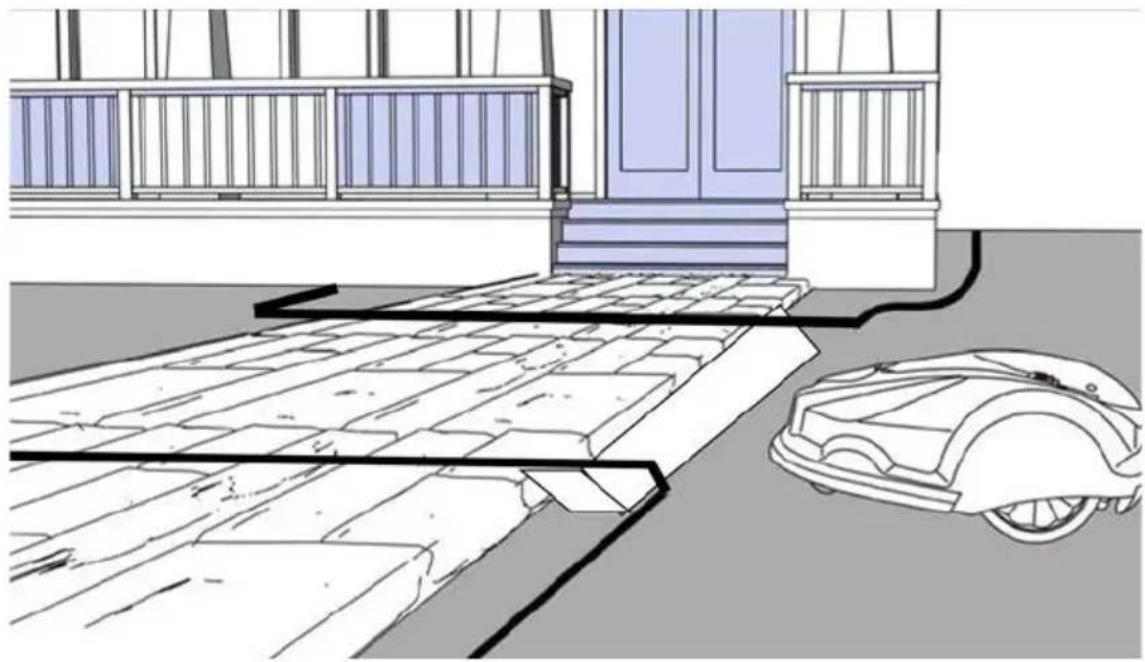

Hvis stigningen, oppkjørselen eller veien er over nivået til gressplenen, eller dekket med grus, anbefales det at du ikke lar din MEEC robotgressklipper kjøre over den og for sikkerhets skyld trengs en 40 cm avstand mellom stigningen og grensen.

Hvis to plenområder deles av av en steinlagt eller annen jevn flate, kan gressklipperen passere denne forutsatt at det ikke er noen nivåforskjeller der maskinen kjører over. Du trenger da bare å inkludere denne korridoren i klippeområdet ditt.

Ujevne deler av gressplenen jevnes ut eller utelukkes helt og holdent ved hjelp av avgrensningstråden.

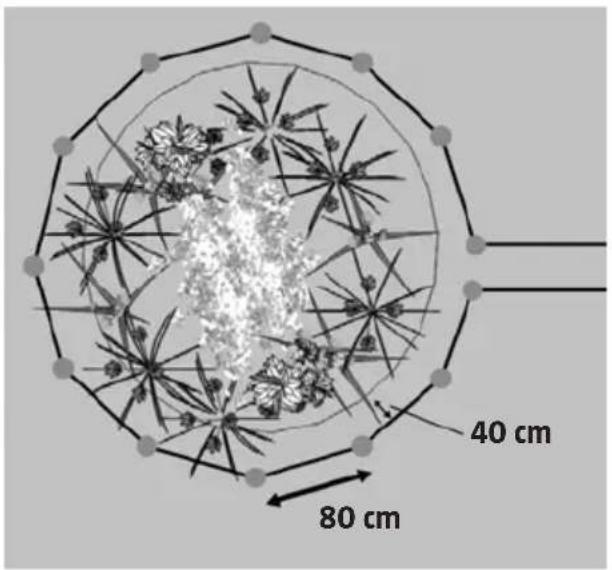

Hvis plenområdet inneholder rabatter, kan disse også beskyttes med avgrensningstråden ved å utelukke dem fra arbeidsområdet.

Roboten følger slyngen tilbake til ladestasjonen. Hvis avstanden mellom de to parallelle trådene er 10 cm vil roboten følge tråden rundt hinderet og tilbake til hovedtråden, men ikke passere over den doble tråden.

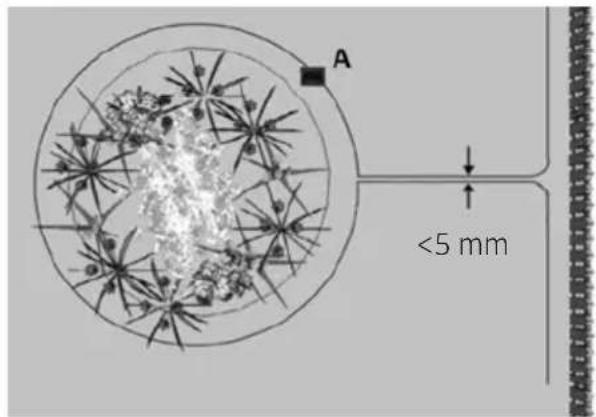

Hvis avstanden er 5 mm vil roboten passere over den doble tråden, men kan evt. fortsette å følge tråden rundt hinderet og ikke komme løs på veien tilbake til ladestasjonen. Dette er lett å løse ved å plassere et hinder på tråden (A). F.eks. en brostein eller et stålrør eller lignende.

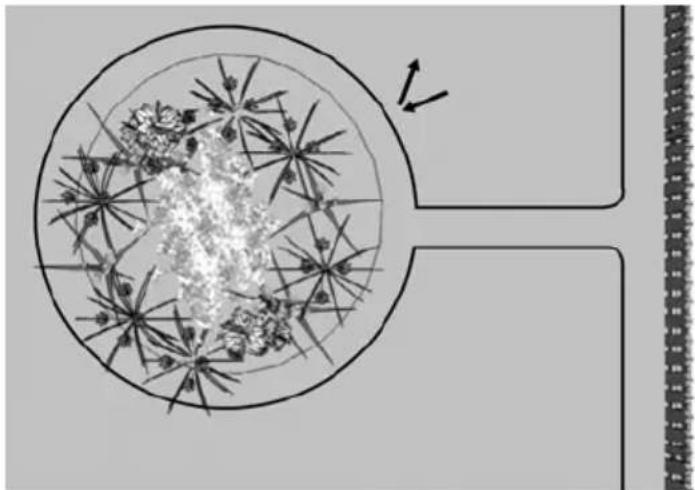

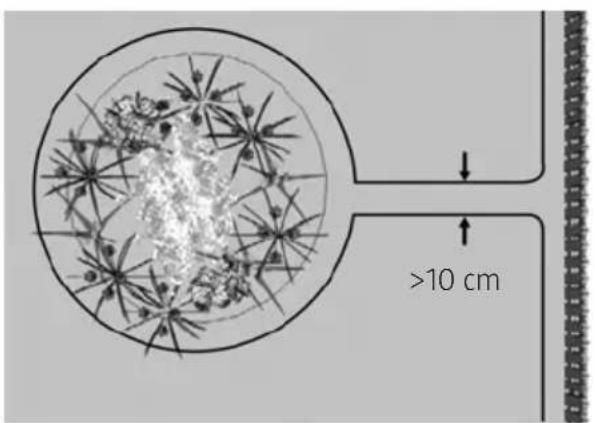

Dammer og svømmebassenger

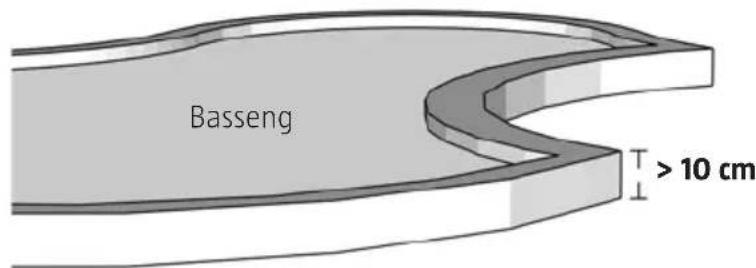

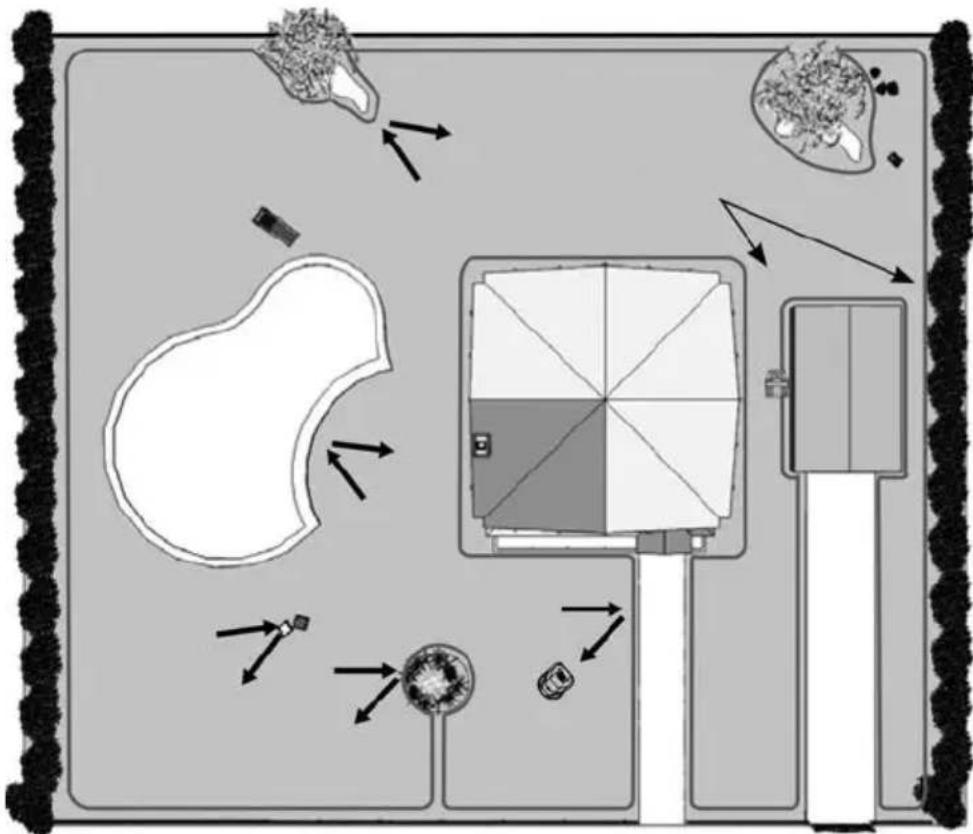

Hvis MEEC robotgressklipper kjører ned i en dam, ville det skade gressklipperen. Unngå dammer ved å utelukke dem fra arbeidsområdet ved hjelp av avgrensningskabel eller ved å legge til en ytterligere sikkerhet, som et lite gjerde.

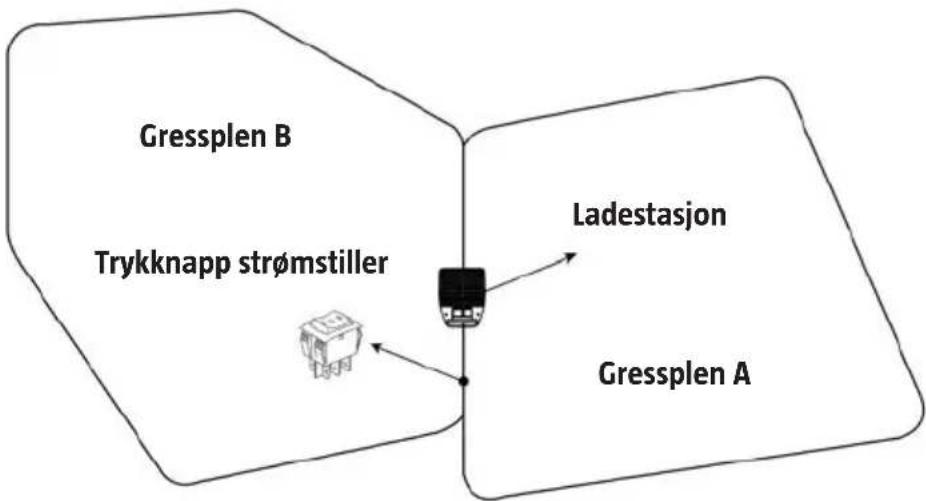

Du kan installere en omkobler for å lage ytterligere ett klippeområde med samme ladestasjon, se bildet nedenfor. Når du setter omkobleren til plen A, vil roboten klippe plen A og gå tilbake til ladestasjonen av seg selv. Når du trenger å klippe plen B trenger du bare å dreie omkobleren til plen B. Et annet alternativ er å installere en annen ladestasjon, og deretter kan du automatisk klippe begge gressplenene samtidig. Et tredje alternativ er å bære roboten mellom de to gressplenene. Den må da være avslått ved forflytningen.

Obs! Gressklipperen må stå i laderen ved omkobling.

Eksempelet nedenfor viser hvordan du arrangerer grensene rundt rabatter eller andre steder du ikke vil klippe. Vær oppmerksom på at busker og rabatter vil endres i løpet av de ulike årstidene mellom vår og høst, slik at du tenker på dette allerede når du legger slyngen første gang.

Nå når du har forstått de grunnleggende prinsippene for hvordan MEEC fungerer, er neste trinn å markere arbeidsområdet med avgrensningstråden i henhold til den hagetegningen du laget tidligere. Det er en viktig del av installasjonen, og må derfor gjøres med omhu. Hvis tråden ikke legges riktig, vil det senere medføre mange problemer. Denne avgrensningstråden må være en eneste, sammenhengende slynge uten avbrudd. Kretsen vil sluttes når den kobles til ladestasjonen.

Installere ladestasjonen

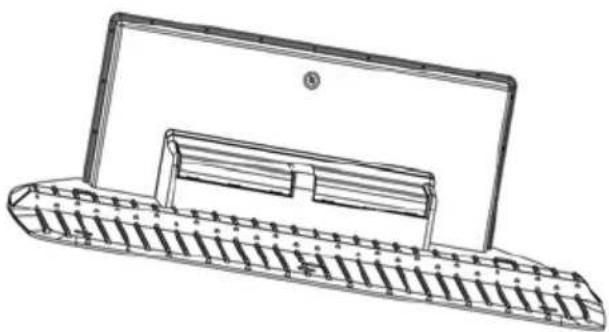

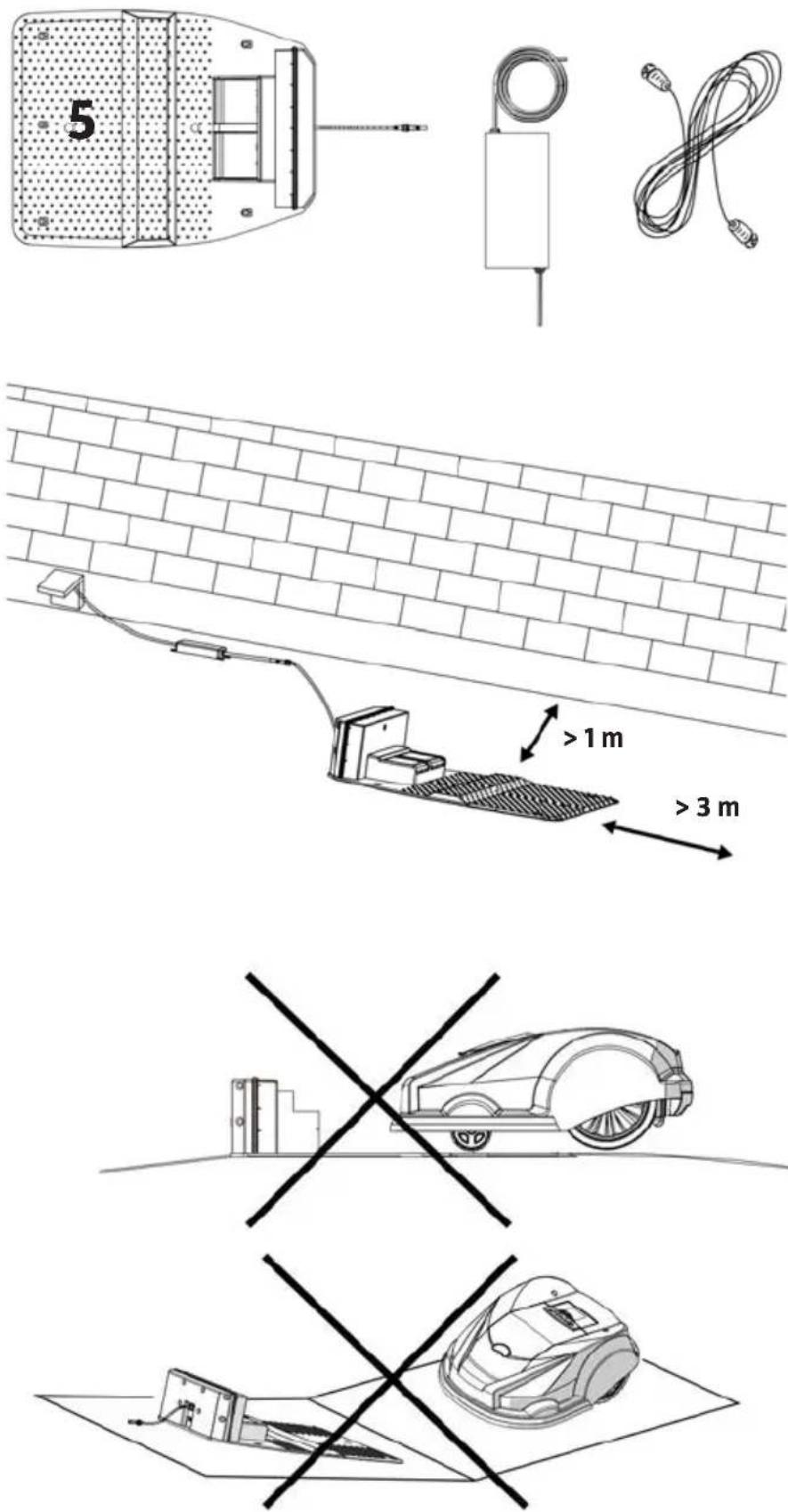

Ladestasjonen (komponent 5) må plasseres på et helt plant underlag (bruk vater), der den kan kobles til med en avgrensningstråd både fra for- og baksiden. Avgrensningstråden må være helt rett 3 m foran ladestasjonen for å sikre at gressklipperen kan dokkes til ladestasjonen. Det må også være et 1 m jevnt underlag rundt ladestasjonen. Dette gjør at gressklipperen alltid kan snu og rygge inn i ladestasjonen for riktig dokking. Plasser ladestasjonen i skyggen fordi batteriet har best av å lades på et kjølig sted.

Finn den beste plassen for ladestasjonen din. Vurder nærmeste utendørs elektriske kontakt siden den alltid må være tilkoblet strøm. Kabelen som følger med er 20 m.

Advarsel! Ladestasjonen må ikke plasseres som vist nedenfor.

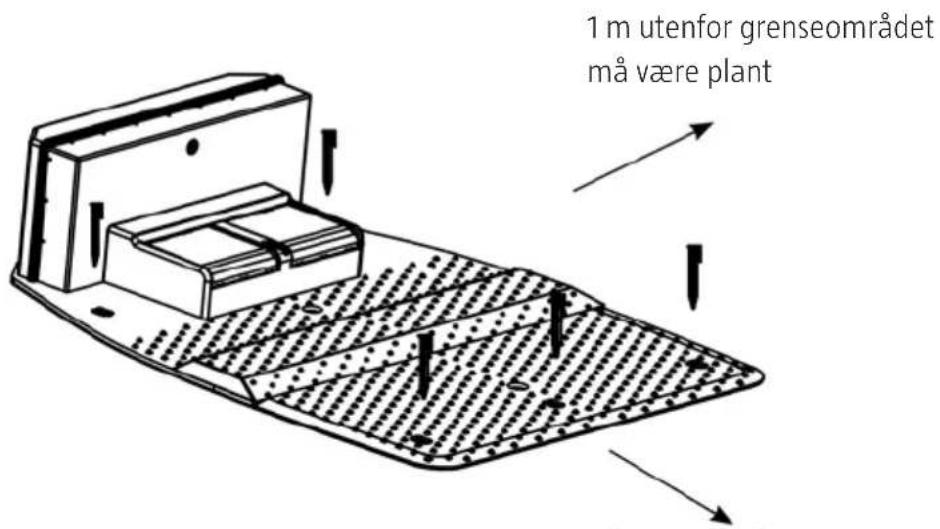

Hellingen til venstre og høyre for laderen må ikke være større enn 5 grader. Hvis bakken er myk og ujevn kan et plastnett (0,5 x 1 m) med fordel legges ut foran ladestasjonen for å beskytte gresset. Gjennomfør alt layoutarbeidet før du kobler til strømforsyningen 230 V.

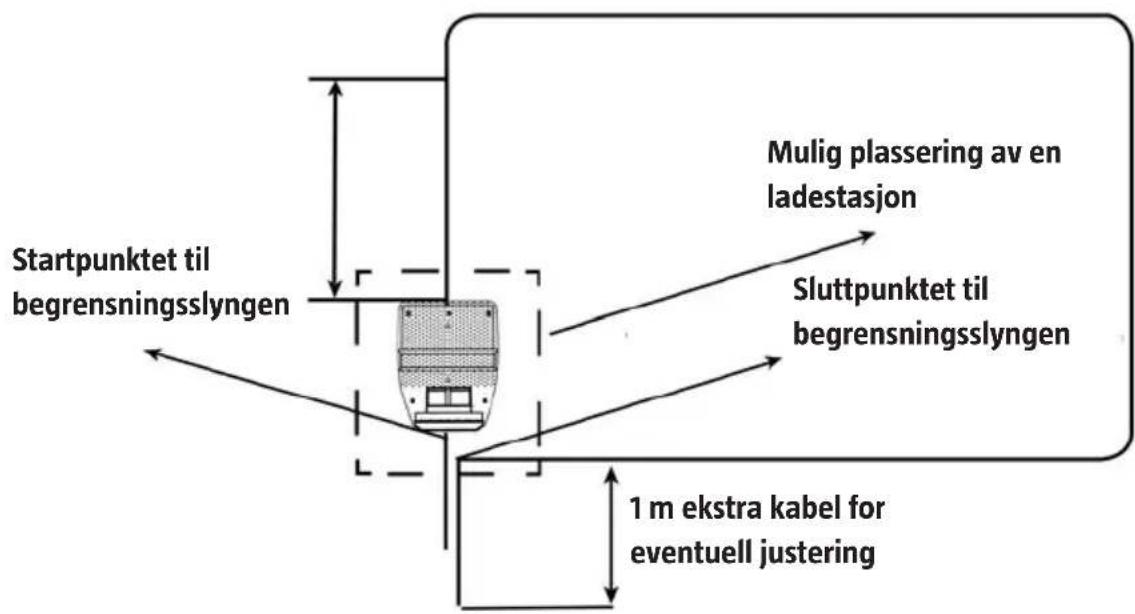

Legg ut og plugg fast avgrensningstråden.

Neste trinn er å legge ut avgrensningstråden (komponent 19). Se til at gresset der du skal legge tråden er kortklippet. Tråden trenger ikke å graves ned siden den integreres i plenen og blir usynlig allerede etter noen få uker. Og siden spenningen i tråden bare er 42 V, utgjør den ikke noen fare hverken for barn eller husdyr. Begynn ved ladestasjonen og la det være et par meter ekstra tråd bak stasjonen for senere justering. Legg først tråden løst over bakken i henhold til tegningen du har laget tidligere. Tenk på at den skal ligge 40 cm fra kanten på gressplenen og alle hindringer slik at roboten fritt kan passere tilbake til ladestasjonen. Bruk linjalen som følger med (komponent 17). Fest tråden med noen plugger (komponent 15) her og der på strategiske steder, spesielt i hjørner. Tenk på å unngå koblinger så langt det er mulig fordi disse ellers kan forårsake krypstrøm, særlig om høsten og våren når bakken er fuktig. Ved skjøting må det bare brukes de medleverte skjøtekontaktene (komponent 18) som er fylt med silikon, så slipper du senere alle problemer med krypstrømmer.

Obs! Hvis det påtreffes harde underlag der disse pluggene ikke kan slås ned, som tregulv, osv. kan det være nødvendig med maljer eller skrue og plugg. Vurder å bruke isolasjonsbrikke for å unngå eventuelle krypstrømmer.

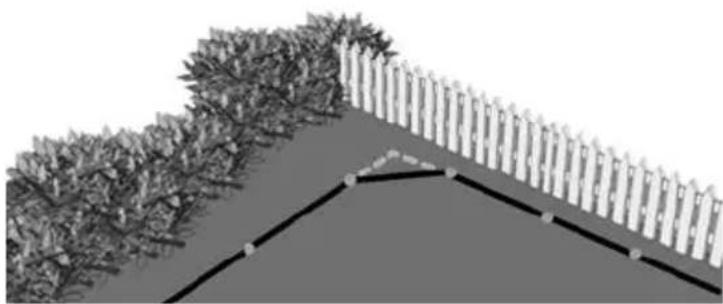

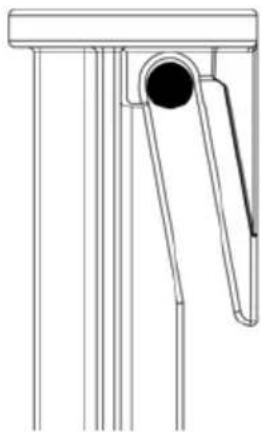

Pluggen skal slås ned i gressplenen med kabelplassering mot grensens utside, slik det er vist.

Når du har lagt ut hele tråden, og sett at det ikke forekommer noen bøyer og at tråden ikke er trukket for stramt, begynner du å feste pluggene med ca. 80 cm avstand og litt tettere i hjørnene. Men ikke slå dem helt ned før du har testet at roboten kommer til over alt uten å sette seg fast. Hvis dette skjer, juster tråden til det fungerer feilfritt.

Når hele arbeidsområdet er fullført, la det være ytterligere 1 m ekstra kabel før kabelen kuttes med en avbiter. Noter deg hvor tilkoblingene til ladesjasjonen er før kabelen kuttes. Det må også være en 3 m rett lengde tråd fra fremkanten av stasjonen i retning av trådslyngen for å tillate at gressklipperen kan dokke med heldig resultat, som beskrevet tidligere.

Ikke installer noen 90 graders bøyer der roboten kan sette seg fast. 45 grader anbefales. Roboten vil allikevel klippe i hjørnet när den passerer träden med 20 - 50 cm, avhengig av det du har valgt.

Når avgrensningskabelen er festet rundt puggene, kan du koble kabelen til ladestasjonen ved kontakten for ladestasjon (komponent 16) - se bildet nedenfor. Inspiser alle tilkoblinger for å sikre at alt er i orden.

Disse hurtigkontaktene er gjennomgående, som betyr at når de knepper sammen vil det øvre beskyttende plastlaget til avgrensningstråden automatisk skjæres gjennom slik at det oppnås kontakt. Man skal ikke skrelle tråden før montering da dette kan gi årsak til spenningslekkasje, avhengig av vær, forurensninger, osv. Kontroller derfor alltid at det ytre laget på tråden er helt. 10 mm av tråden skal stikke ut gjennom tilkoblingen før montering. Når hurtigkontaktene er vel montert, er de ikke enkle å åpne. Bruk polygrip for å klemme sammen disse koblingene. Når de er riktig montert høres det et lite klikk når flikene er på plass og koblingen er gjort riktig.

Tilkobling av ladestasjonen til avgrensningstråden

Når tilkoblingene er montert til begge endene på de respektive anvgrensningstråd (fra fremsiden og baksiden), kan disse kobles til ladestasjonen som vist nedenfor. Det er viktig at avgrensningstråden fra forsiden av ladestasjonen ligger rett under denne, og at den kobles på den venstre stiften merket L og at avgrensningstråden som kobles til bak på ladestasjonen kobles på den høyre stiften merket R.

Kontroller deretter at alle tilkoblinger er utført som på bildet, ellers vil ikke roboten virke.

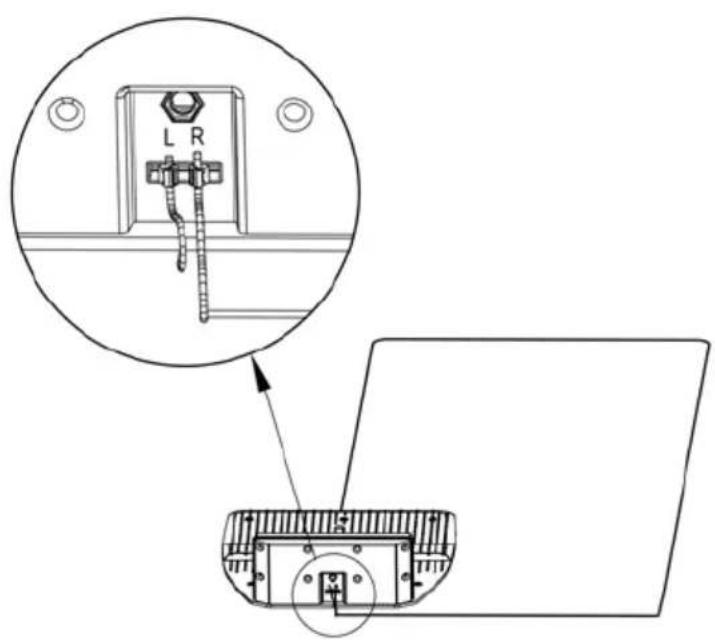

Koble deretter til forlengelseskabelen (komponent 14) til ladestasjonen. Nå kan maskinen kobles til 230 V-uttaket. Det er en LED-lampe på ladestasjonen (se nedenfor) som skal lyse med fast, blått lys hvis alt er OK. Hvis lampen ikke lyser, kontroller alle tilkoblingene. Hvis lampen blinker, se nedenstående feilsøkingstabell.

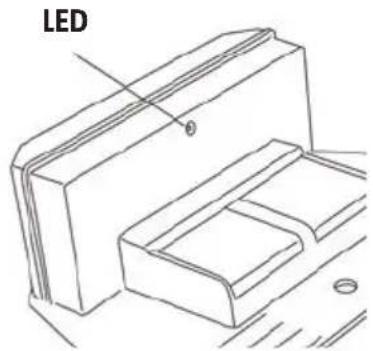

	LED Beskrivelse
1 Blått, fast lys Normalt
2 Blinkende blått Internt kabelbrudd i ladestasjonen, avgrensningsslyngen er OK
3 Blinker rødt Avgrensningsslyngen er av eller dårlig tilkoblet, ladestasjonen er OK
4 Blinker rødt og blått Kabelbrudd eller kortslutning både for grenseslynge og ladestasjon

Starte og teste installasjonen

Når så LED-lampen lyser med fast, blått lys betyr det at alt er OK og at pluggene til avgrensningskabelen kan slås helt ned med en hammer. Når dette er gjort, kontroller så at det fremdeles lyser blått. Hvis det gjør det, så fungerer grensen og ladestasjonen normalt. Plasser deretter MEEC robotgressklipperen innenfor arbeidsområdet, noen meter fra ladestasjonen.

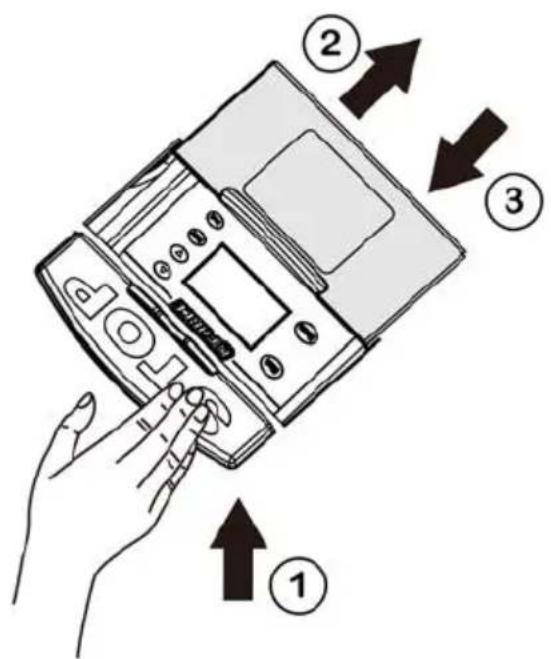

Trykk nå på den store STOPP-knappen øverst på gressklipperen og vinduet til tastaturet åpnes. Trykk på tasten Hjem (er til venstre på skjermen) og lukk deretter vinduet manuelt til stengt posisjon. Når det er lukket bør gressklipperen starte, og gå automatisk tilbake til ladestasjonen ved å finne en avgrensningskabel og følge den. Gressklipperen skal følge kabelen mot klokkeretningen og stoppe når den kommer nær ladestasjonen, snu 180 grader og rygge inn i ladestilling. Gressklipperen vil begynne oppladning. Hvis gressklipperen ikke kan koble seg til ladestasjonen vil den repetere manøveren til den lykkes å dokke og begynne ladingen.

Når gressklipperen fungerer som normalt, og ladestasjonen er riktig installert, bruk en hammer og slå ned pluggene helt, for å sikre basen. Husk at ingen kabel må være bøyd eller skadet. Dette er svært viktig!

Når oppladingen er fullført, kan programmering av gressklipperen utføres.

For å innlede programmeringen, må knappen STOPP trykkes inn igjen, noe som gjør at skjermvinduet åpnes. Deretter kan programmeringsprosessen begynne.

Gressklipperen er allerede programmert på fabrikken med et oppsett av standardinnstillinger, men disse kan endres om det er ønskelig. Det første du må gjøre er imidlertid å stille dagens dato og klokkeslett. Selv om fabrikkinnstillingene passer for de fleste brukere, er det nyttig at du gjør deg kjent med de alternativene som er tilgjengelig.

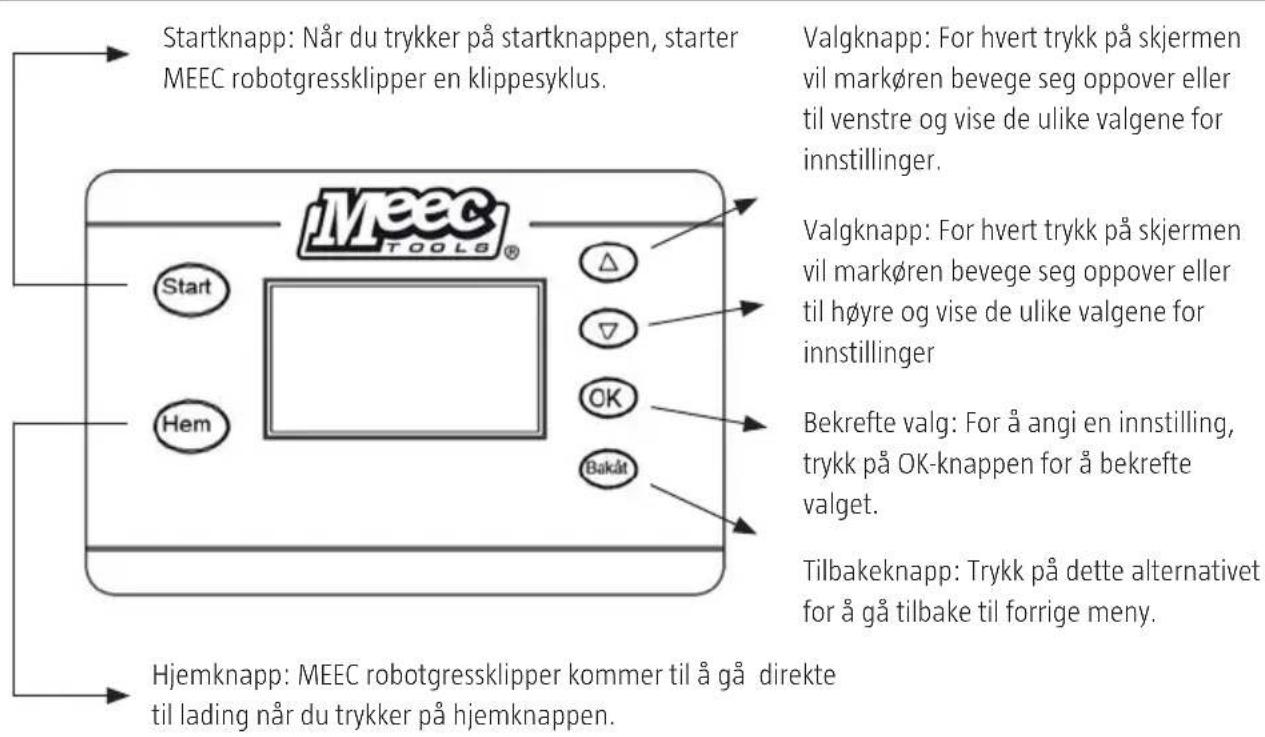

Knapper og funksjoner

Menyer og funksjoner

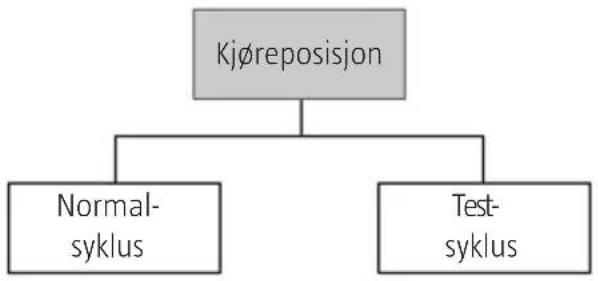

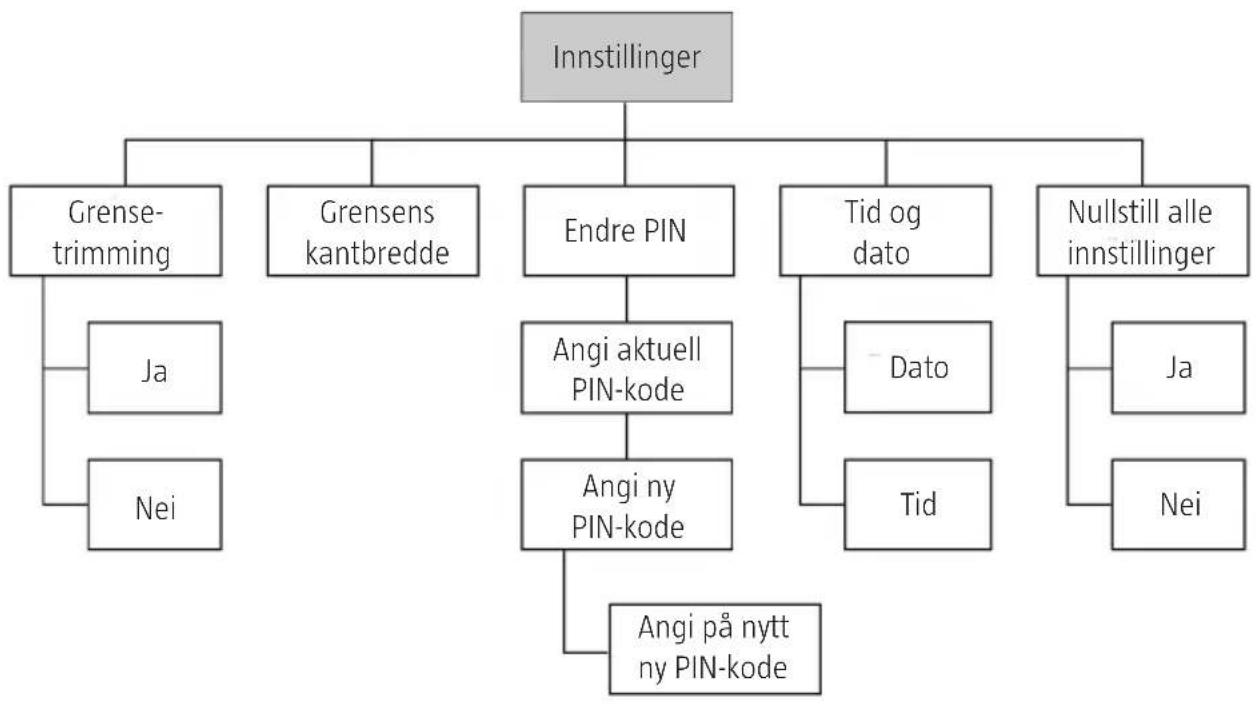

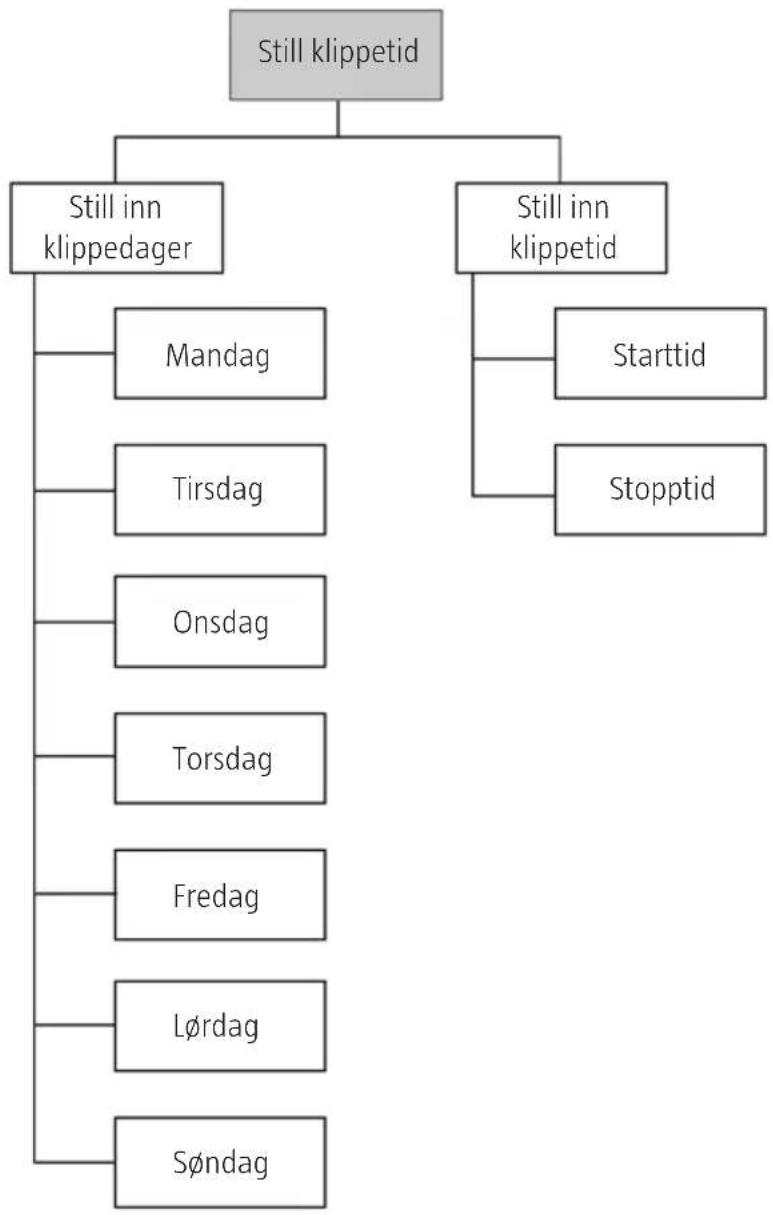

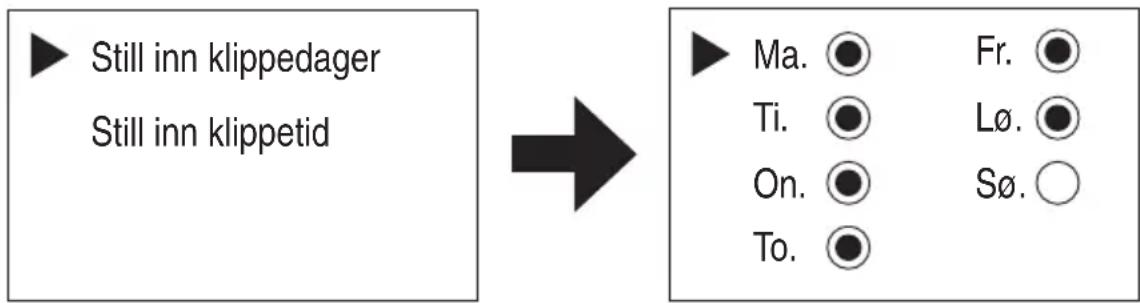

    A["Still klippetid"] --> B["Still inn klippedager"]

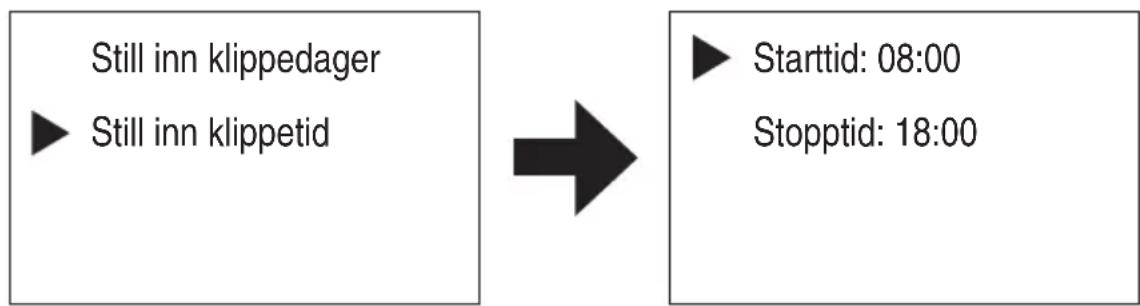

    A --> C["Still inn klippetid"]
    B --> D["Mandag"]
    B --> E["Tirsdag"]
    B --> F["Onsdag"]
    B --> G["Torsdag"]
    B --> H["Fredag"]
    B --> I["Lørdag"]
    B --> J["Søndag"]
    C --> K["Starttid"]
    C --> L["Stopptid"]

PIN-kode for sikkerhet

For å få tilgang til menyfunksjonene må det angis en PIN-kode. Til å begynne med er denne KODEN 0000, som er stilt inn på fabrikken. Du angis PIN-kode med valgknapene (se avsnittet Knaper og funksjoner), og når markøren befinner seg under Null, trykk på retur 4 ganger. Når du senere vil endre PIN til din egen, se programmering, endre PIN.

Angi PIN-kode:

*	*	*	*
-	-	-	-

0	1	2	3	4
5	6	7	8	9

Menyfunksjoner

Kjørestatus

Flytt markøren til kjørestatus Så trykker du på OKknappen. Du kan velge blant de to kjørestusene nedenfor.

Alternativ 1 – Normal syklus

Dette er vanlig gressklippings- og ladetilstand som har blitt innstilt på forhånd fra fabrikken.

Alternativ 2- Testsyklus

I denne tilstanden vil gressklipperen til å foreta en hurtig demonstrasjon av klippe-/ladeprosessen. Den kommer til å klippe i ti minutter for deretter å gå tilbake til ladestasjonen. Etter 1 minutts lading vil gressklipperen gå tilbake til å klippe igjen. Denne innstillingen brukes først og fremst til kontroll av konfigurasjonen.

Bakover: Trykk på alternativet for å gå tilbake til foregående meny.

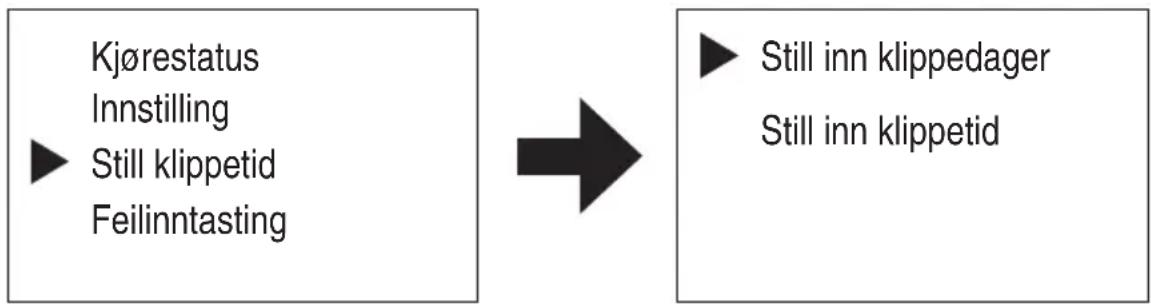

Kjørestatus Innstilling Tidsinnstilling Feilinntasting

▶ Normalsyklus ● Testsyklus ○

Normalsyklus ○ ▶ Testsyklus ●

Innstillinger

Flytt markøren til Endre PIN i menyen Innstillinger, og trykk deretter på knappen OK for å bekrefte. Skjermen viser nå Endre PIN. Hvis du vil beskytte gressklipperen din fra tyveri eller å bli manipulert, anbefales det at du endrer til en personlig PIN-kode, men skriv den opp i håndboken din slik at den ikke glemmes. Hvis du angir feil PIN-kode, vil gressklipperen gi meldingen FEIL på skjermen.

Grensetrimming

Grensens kantbredde

Endre PIN

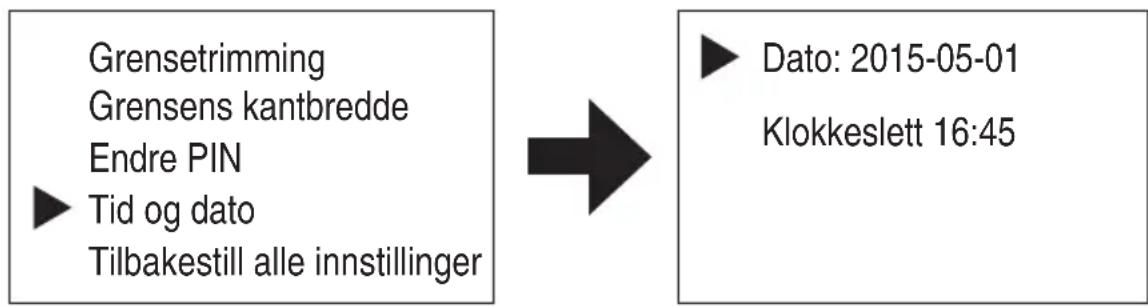

Tid og dato

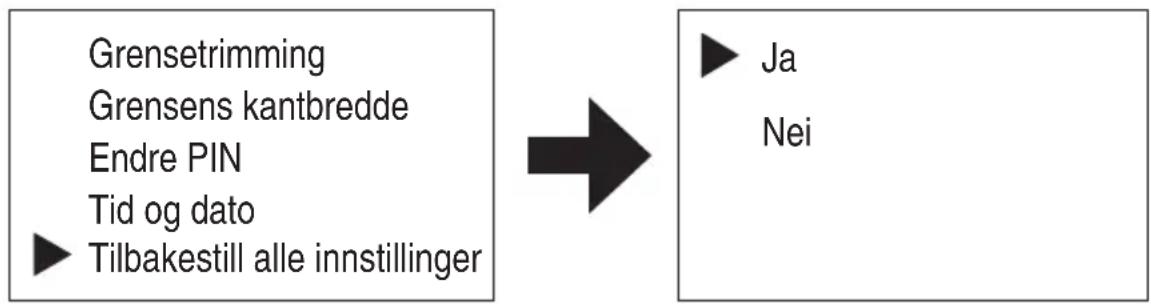

Tilbakestill alle innstillinger

Angi PIN 0000 (fabrikkinnstilling)

Angi riktig PIN-kode:

0 1 2 3 4

5 6 7 8 9

Angi deretter en ny PIN-kode som du velger selv.

Angi ny PIN-kode:

0 1 2 3 4

5 6 7 8 9

Angi den nye PIN-koden igjen

Det er viktig å stille inn aktuell tid og dato ved installasjonen, og ny installasjon om våren.

Posisjon for tilbakestilling til fabrikkinnstillinger

Du kan tilbakestille gressklipperen til fabrikkinnstillinger i denne posisjonen. Velg gjenopprett innstillinger og trykk siden på OK. Gressklipperen blir nå tilbakestilt til fabrikkinnstillingene med din valgte PIN-kode. Velg nei, og trykk deretter på OK, og gressklipperen vil beholde de nåværende innstillingene.

Fabrikkinnstillinger

Serienr.	Parameternavn Standardverdi
1 Dato	2013-01-01
2 Tid	08:00:00
3 Still	inn klippetid 08:00-18:00
4 Still	inn klippedager Mandag til fredag
5 PIN-kode	0000
6 Bredde	for grensekanten 0,2 m - 0,5 m, standardverdi er 0,2 m
7 Kjørestatus	Normal syklus
8 Grensetrimming Ja
9 Feilinntasting Tom

Tidsinnstillinger

Du kan stille inn ukevis og daglig arbeidstid ved å bruke tidsinnstillingen.

Still inn klippedager

Flytt markøren til ønsket dag, bruk OK-knappen for å bekrefte valgt dag.

Still inn klippetid

Start og stopptiden stilles inn for på hvilket tidspunkt gressklipperen skal klippe eller gå tilbake til ladestasjonen for hvile. Hvis gressklipperen har gått tom for strøm mens den arbeider, går den automatisk tilbake til lading. Når den er fulladet begynner den å klippe igjen til det er på tide å hvile. Behold den fabrikkinnstilte klippetid i begynnelsen. Modifiser først når du vet hvor lang tid det tar å klippe gressplenen. Hver dag kan stilles inn forskjellig. MEEC kan bruke lengre tid på å klippe samme plen under ulike værforhold.

Tips! Still starttiden senere enn stopptiden, og gressklipperen arbeider i 24 timer.

Arbeidstid og hviletid

Arbeidstiden er fra start til stopp på arbeidsdagen. Hviletiden er som navnet antyder den tiden som gressklipperen hviler i løpet av arbeidsdagen. Bildeskjermen vil da vise Hviletid

13:24

Hviletid

BATVOL:90 %

Feilinntasting

Gressklipperen din vil lagre de siste 5 feilmeldingene i minnet:

Utenfor: Gressklipperen har havnet utenfor arbeidsområdet

Lavt batteri: Batterinivået er for lavt for å gå tilbake til ladestasjonen

Oppløftet Gressklipperen har enten blitt løftet opp for å bæres eller blitt løftet opp av en hindring.

Innestengt: Gressklipperen din er innestengt.

Ikke noe signal: Det er ikke noe signal for gressklipperen

Avsluttet: Gressklipperen har støtt på en for stor helling.

Kjørestatus

Innstilling

Still klippetid

Feilinntasting

For å starte en klippesyklus

Hvis gressklipperen har blitt slått av kan den startes på nytt ved at man trykker på strømbryteren. Hvis du vil skru av gressklipperen, trykk på strømbryteren igjen. Den "spretter" da ut.

Når innstillingene har blitt valgt er det på tide å begynne å klippe:

1. Åpne kontrollpanelet igjen ved å trykke på den store STOPP-knappen på karosseriet til gressklipperen.
2. Deretter oppgir du PIN-koden du har valgt (eller den opprinnelige koden 0000, hvis du ikke har valgt en egen kode).
3. Kontroller batterinivået. Hvis det er for lavt for klipping, trykk på Hiem.
4. Se til at lampen på ladestasjonen lyser blått (lyser fast).
5. Trykk på START-knappen.

Etter at de ovenstående fem sakene er verifisert, steng vinduet til tastaturet manuelt. En summetone høres i to sekunder, og deretter starter gressklipperen knivskiven og starter å klippe.

Stopp

For å stoppe gressklipperen, trykkes STOPP-knappen på gressklipperens kappe.

SKJERMMELDINGER

Bildeskjermen vil vise aktuell status när den klipper

Dato: Faktisk dato og tid

Batteri: Nåværende batterinivå (i prosent)

Tilstand: Gressklipperens driftstatus

Mai 08

13:24

Kjøres

BATVOL:97 %

Nr. Feil Beskrivelse
1 Kjøres Fungerer normalt
2 Hjem På vei tilbake til adestasjonen
3 Utenfor Gressklipperen er utenfor arbeidsområdet
4 Ikke noe signal Det er ikke noe signal til gressklipperen (kontroller ladestasjonen)
5 Lav spenning Batterinivået er for lavt, tilbakegang til ladestasjonen
6 Opoløftet Gressklipperen har blitt løftet opp fordi den har truffet et hinder eller den bæres
7 Avslutning For bratt mer enn 30 % eller for glatt.
8 Innestengt Gressklipperen er innestengt og kan ikke komme løs.
9 Lader Gressklipperen lades (i ladestasjonen)
10	Feil	Feil PIN-kode er oppgitt

Ladeinformasjon

Gressklipperen vil gå tilbake til ladestasjonen av seg selv, mot klokken langs avgrensingstråden i følgende situasjoner:

Obs!

Hvis gressklipperen din av en eller annen grunn ikke kan dokke til ladestasjonen, vil den forsøke igjen ved å gå tilbake til klippeområdet og finne avgrensningskabelen for å å gjøre prosedyren på nytt. Hvis det fortsatt er problemer, vil den forsøke fem ganger og deretter stoppe på gressplenen og innta hviletilstand for å spare batteri. I tilfelle dette skjer, kontroller om ladestasjonen er installert riktig og står på et jevnt underlag.

Hvis omgivelsestemperaturen rundt ladestasjonen er høyere enn 40 grader Celcius kan det være at gressklipperen slutter å lade for å beskytte batteriet. Hvis temperaturen siden synker, vil ladingen gjenopptas.

VEDLIKEHOLD

Generelt

Det er viktig å holde din MEEC robotgressklipper ren. Gressklipperen vil greie avslutninger bedre hvis hjulene er rene. Knivene vil også klippe bedre om de er rene og skarpe. Vær oppmerksom på at ved rengjøring av knivene må strømbryteren alltid slås av (utsluppet stilling) og vernehansker må brukes. Aldri rengjør med en høyttrykksspyler eller rennende vann.

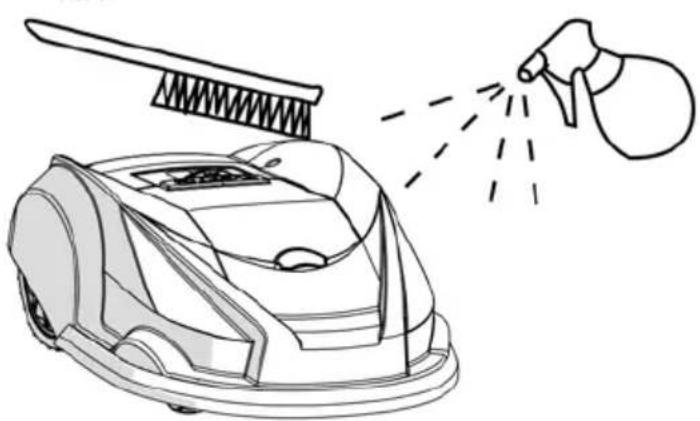

Rengjøring av gressklipperens overside

Siden din MEEC robotgressklipper er batteridrevet må du være forsiktig når den gjøres ren. Vi anbefaler bruk av en myk kost og vannspray med vanlig oppvaskmiddel. Etter rengjøring tørkes den av med en fuktig klut.

Rengjøring av gressklipperens underside

Sikre at strømbryteren er i posisjon AV (utsluppet) og bruk vernehansker. Legg MEEC robotgressklipper på siden for å eksponere undersiden. Rengjør knivskiven /knivene og rammen ved å bruke en myk kost eller en fuktig klut. Roter bladskiven forå sikre at den beveger seg fritt og kontroller at knivene kan rotere fritt på festene og atdet ikke er noe gress som hindrer dem i det.

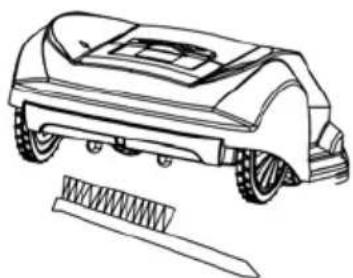

Rengjør kontaktstiften og ladebåndene

Bruk stålull, metallrengjøring eller sandpapir av svært fin kvalitet for å rengjøre kontaktstiften og ladebåndene på gressklipperen og ladestasjonen. Fjern alltid avfall, løv eller gressklipp rundt kontaktstiften og ladebåndene for å sikre en effektiv Lading.

Sikre at strømbryteren er AV (utsluppet) og bruk vernehansker ved rengjøring, justering eller bytte av blad. Bruk alltid originale utskiftningsdeler.

Det er tre kniver på gressklipperen som er montert på knivskiven. Disse bladene kan vare opptil fem måneder - hvis det ikke kjøres på noen hindringer - selv när gressklipperen er programmert til å klippe hver dag. Når bladene er slitt må de skiftes ut med et nytt oppsett.

Husk å skifte alle tre kniver samtidig for best mulig balanse og klipperesultat.

Det er to skjærekanter på hvert blad, og før knivene må skiftes kan bladene snus for å fordoble varigheten for klipping. Dette gjøres enkelt ved å ta bort monteringsskruen for hver kniv og montere dem på nytt etter at de er snudd 180 grader. Snu alle tre knivene samtidig. Kontroller at knivene kan rotere fritt og kontroller også jevnlig at knivene ikke har blitt skadet eller sløve.

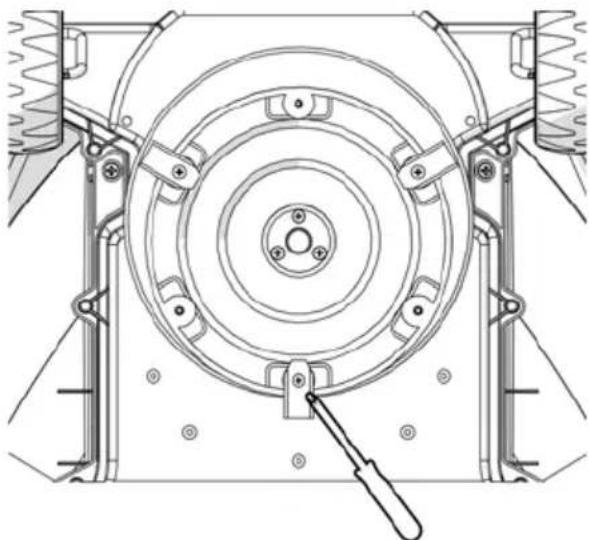

Skifte ut knivene

For å skifte ut eller snu knivene må strømbryteren være AV (utsluppet) og vernehansker må brukes. Vi MEEC klipperen over på ryggen, bruk en skrutrekker til å skru ut alle skruene til knivene. Så skifter du ut alle knivene og monterer dem godt igjen med de samme eller nye skruer, dersom gjengene er skadet. Kontroller at de nye knivene kan rotere fritt.

Varigheten til batteriet er 2-5 år, avhengig av arbeidsbeslastning og stell. Batteriet skiftes ut ved å skru ut skruene i batterilokket i henhold til bildet, løfte ut batteriet, sette inn et nytt og skru batterilokket på igjen. Husk å levere batteriet på en gjenvinningsstasjon for best mulig miljøvennlig håndtering.

MEEC robotgressklipper har et vedlikeholdsfritt Litium-batteri, med en beregnet varighet på 2-5 år (avhengig av behandling og bruk). Det er enkelt å ta ut batteriet av roboten når du ikke bruker den. Lad det først fullt opp, og ta det deretter ut og oppbevar det på et tørt sted, og gjerne innendørs ved vinteroppbevaring. Vedlikeholdsopplading hver 3. måned anbefales for best varighet og funksjon.

Vinteroppbevaring

I løpet av vinteren anbefaler vi at gressklipperen din og ladestasjonen oppbevares i et skjul eller en garasje hvis det er mulig, transformator og batteri innendørs. Følgende forberedelse må utføres før vinteroppbevaring:

1. Lad batteriet fullt
2. Rengjør gressklipperen din nøye
3. Sikre at strømbryteren på gressklipperen er AV (utsluppet knapp)
4. Koble ut laderen/strømforsyningen fra det elektriske uttaket 230 V.
5. Koble ut laderen/strømforsyningen fra ladestasjonen.
6. Frakoble tilkoblingen til avgrensningstråden fra ladestasjonen. Løft opp og rengjør ladestasjonen. La avgrensningstråden være utendørs i løpet av vinteren, men sikre at koblingene er beskyttet av fett, teip eller lignende for å forhindre korrosjon. Oppbevar gjerne roboten og ladestasjonen (etter rengjøring) i den medfølgende kartongen med alle fire hjul plant i esken, eller på en rett hylle i en garasje.

Forberedelser før våren

Etter vinteroppbevaring må de to kontaktene på gressklipperen og ladebåndene på ladestasjonen rengjøres med en fin smergelduk. Dette vil hjelpe til med å oppnå den beste ladeeffekten og at man unngår ladeforstyrrelser.

FEILS∅KING

Nr.	LED Beskrivelse
1	Blått lys lyser Fungerer normalt
2	Blinker blått, ikke rødt Internt kabelbrudd i ladestasjonen, avgrensningsslyngen er OK
3	Blinker rødt, ikke blått Avdrensningsslyngen er av eller dårlig tilkoblet, ladestasjonen er OK
4	Blinker rødt og blått Kabelbrudd eller kortslutning både for grenseslynge og ladestasjon

Nr.	Melding Type	melding	Symptom Tiltak
1 Ikke noen			Tom skjerm 1. Kontroller	at strømbryteren erPÅ (inntrykket)2. Når du bruker gressklipperenførste gang er det mulig atbatteriet ikke er fulladet, skruav, og bær gressklipperen tillladestasjonen. Når den er påplass skru PÅ strømbryteren(inntrykket).3. For normal funksjon, trykkpå start på kontrollpanelet,start den ved å lukke luken. Hvisgressklipperen ikke fungerer, gåinn i feilmenyen og kontrollerfeilkoden. Når feltet er funnet,kan feilen rettes og gressklipperenkan klippe igjen.4. Trykk på valgfri knapp ogskjermen fremdeles er tom, bærgress- klipperen til ladestasjonen.Etter 5 minutter kan du følgetrinn 3.
2 Ikke noen			Gressklipperen dinkan ikke dokke i lade-stasjonen.	1. Kontroller atavgrensningskabelen under, ogforan laderen er i rett linje.2. Kontroller at ladestasjonen erriktig posisjonert.
3 Ikke noen			Gressklipperen går i sirkler når den kjører tilbake til ladestasjonen langs avgrensningstråden	Kontroller om det er en elektrisk ledning i nærheten av avgrensningstråden eller under den. Hvis det er tilfellet må området unngås ved å flytte avgrensningstråden.
4 Lading Info Feil passord ved Fungerer normalt
5 Feil Info			Feil passord ved endring av PIN	Oppgi riktig opprinnelig passord når du må endre PIN-koden
6 Hjem Info			Tilbake til ladestasjonen	Fungerer riktig
7	Lavt batterinivå.	Varsels-melding	Batterispenningen er for lav for å gjennomføre normal klipping.	1. Normalt når spenningen er lav, bør gressklipperen gå tilbake til ladestasjonen automatisk.2. Hvis ikke, bær gressklipperen manuelt til ladestasjonen hvis den har stanset på gressplenen.
8 Oppløftet		Varsels-melding	Gressklipperen din er løftet opp lengre enn 10 sek	1. Kontroller om løftingen kommer av at gresset er for høyt (høyere enn 60 mm). Hvis det er tilfellet, bruk en vanlig gressklipper for å klippe gresset før du starter robotklipperen igjen.2. Kontroller at gressklipperen er fri for hindringer.3. Start på nytt
9	Ikke noe signal	Varselsmelding	Gressklipperen kan ikke ta i mot signal som sendes fra avgrensningstråden	1. Kontroller om ladestasjonens lampe er blå2. Hvis indikatorlampen ikke lyser, kontroller om ladestasjonen er koblet til strøm.3. Hvis indikatorlampen er rød, kontroller om avgrensningstråden er koblet til ladestasjonen eller kontroller at ladestasjonens slynge er skikkelig tilkoblet.4. Hvis dette er første bruk etter en avstenging, bær roboten til nærmeste avgrensning og start på nytt.
10	Hinder	Varsels-melding	Denne meldingen vises bare i feilmenyen, en sensor har en feil	1. Kontroller at gressklipperen ikke sitter fast midt i et hinder.2. Hvis det ikke er tilfellet, ring til kundeservice.
11	Utenfor	Varsels-melding	Gressklipperen din har vært utenfor avgrensningskabelen.	1. Hvis roboten fremdeles er innenfor områdegrensen når skjermen viser UTENFOR, kontroller om grensen er skikkelig tilkoblet.2. Hvis roboten er utenfor grensen, plasser den tilbake innenfor området og start på nytt.3. Hvis gressklipperen går utenfor grensen i et hjørne, er vinkelen for liten, øk vinkelen.4. Hvis roboten flytter seg utenfor grensen på samme sted flere ganger, kontroller om det er en elektrisk ledning i nærheten, eller under den. Hvis det er tilfellet, unngå området ved å flytte avgrensningskabelen hvis det er mulig.
12	Innestengt	Varsels-melding	Gressklipperen er innestengt	Denne advarselen vises når kroksensoren har blitt utløst flere enn 10 ganger i løpet av 1 minutt, så kontroller om gressklipperen din er innestengt av et hinder eller klemt mellom trær, busker, osv. Ta bort hinderet eller unngå dette området.
13	Kjøres Info Klipper fortsatt Fungerer
14	Hviletid Info		Har sluttet å klippe Slå	av strømmen og start på nytt
			I løpet av perioder uten bruk	Hvis du vil at gressklipperen skal klippe i løpet av denne perioden, se avsnittet Tidsinnstillinger.
15	Avslutning	Varsels-melding	Brattere enn 30 % eller for glatt	Kontroller om hellingen er for bratt eller for glatt til å klatre. Hvis det er tilfellet må tråden justeres til et brukbart område.

16 Velt	Varsels-melding	Denne meldingen vises bare i feilmenyen Gressklipperen har veltet.	Flytt gressklipperen til et plant område og kjør igjen.
17 Venter Info		Når gressklipperen har lavt batterinivå eller når det inntreffer feil vil den stanse.	Dette kan rettes ved å trykke på valgfri knapp på tastaturet.
18 Ikke relevant Maskinvibrasjoner			Kontroller knivskiven og knivene og skift ut om de er skadet.

Feilmeldinger

Nr.	Melding Type	melding	Symptom Tiltak
1	Feil 1 Feilmelding		Feil ved egenkontroll av kjernen til mikrostyreenheten	1. Skru av og start gressklipperen på nytt.Hvis feilen er der fortsatt når gressklipperen startes på nytt, ta kontakt med serviceavdelingen.
2	Feil 20M Feilmelding		Feil ved egenkontroll av midtgrensens signal
3	Feil 20L Feilmelding		Feil ved egenkontroll av venstre grensens signal
4	Feil 21 Feilmelding		ADCO-feil ved egenkontroll av kjernen til mikrostyrenheten
5	Feil 22 Feilmelding		ADC1-feil ved egenkontroll av kjernen til mikrostyrenheten
6	Feil 23 Feilmelding		Drivmotoren kan ikke starte når gressklipperen startes
7	Feil 24 Feilmelding		Klippemotoren kan ikke starte når gressklipperen startes
8	Feil 3 Feilmelding		Klkippemotoren stanser ved bruk, klippemotoren kan ikke starte når den er avstengt eller overbelastet
9	Feil 4	Varsels-melding	Drivmotoren kan ikke stoppe når gressklipperen stanser
10	M1_brems	Varsels-melding	Denne meldingen vises i feilmenyen. Drivmotoren kan være låst	Ref. Feil 4 og Feil 23
11	M2_brems	Varsels-melding	Denne meldingen vises i feilmenyen. Klippemotoren kan være låst.	Ref. Feil 3 og Feil 24
12	I2C	Varsels-melding	Intern kommunikasjonsfeil	Gressklipperen vil etter en stund starte automatisk.

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG

www.jula.no

Må ikke kastes sammen med husholdningsavfallet! Dette produktet inneholder elektriske eller elektroniske komponenter som skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.

CE

certify that the design and manufacturing of this product intygar att konstruktion och tillverkning av denna produkt bekrefter at konstruksjon og produksjon av dette produktet

ROBOTIC LAWNMOWER / ROBOTGRÄSKLIPPARE ROBOTGRESSKLIPPER

G-Force 1200

24VDC, 50W, 220mm

Item number / Artikelnummer / Artikkelnummer

721-296
