BRUKSANVISNING 721-440 Meec Tools

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Inställning av arbetsdjup 14

Byta rulle 14

UNDERHÅLL 15

NORSK 16

SIKKERHETSANVISNINGER 16

Symboler 19

TEKNISKE DATA 20

BESKRIVELSE....21

MONTERING....22

BRUK....23

Starte 23

Stoppe 23

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

Övning

• Läs och förstå samtliga instruktioner. Spara dessa instruktioner. Elchock, brand och/eller allvarlig skada kan uppstå om inte samtliga nedanstående instruktioner följs. Läs instruktionerna noggrant, så att reglagen blir bekanta och utrustningen används på korrekt sätt.
• Låt aldrig barn eller personer som är okunniga om dessa instruktioner använda maskinen. Lokala bestämmelser kan reglera användarens ålder.
• Kom ihåg att användaren är ansvarig för olyckor eller risker som uppkommer för andra människor eller annans egendom.

Förberedelse för användning

• Använd alltid hörselskydd och skyddsglasögon vid användning av maskinen.

• Kontrollera om elkabeln eller förlängningssladdar är skadade eller åldrade innan maskinen används.
  – Om kabeln skadas under användning ska den genast kopplas bort från elnätet. RÖR INTE VID KABELN INNAN KONTAKTEN ÄR URDRAGEN.
  – Använd inte maskinen om kabeln är skadad eller sliten.

• Använd alltid stadiga skor och långa byxor när maskinen används. Använd inte maskinen barfota eller med sandaler på fötterna. Undvik kläder som har lös passform eller som har hängande skärp eller fransar.

• Undersök noggrant området där utrustningen ska användas, och ta bort alla föremål som kan slungas iväg av maskinen. Använd inte maskinen på ett belagt eller grusat underlag eftersom utslungat material kan orsaka skada.
• Använd maskinen i den rekommenderade positionen, och endast på ett fast och plant underlag.
• Innan maskinen startas, kontrollera att samtliga skruvar, muttrar, bultar och andra fästanordningar är korrekt säkrade och att alla skydd är på plats.
• Använd aldrig vertikalskäraren om den är skadad.
• Använd aldrig maskinen när människor, i synnerhet barn, eller husdjur är i närheten.

Elsäkerhet

• Rör inte vid de roterande riv-/skärverktygen innan maskinen är frånkopplad från elnätet och verktygen har stannat fullständigt.
• Använd inte maskinen om kablarna är skadade eller slitna.
• Kontrollera elkabeln innan utrustningen används. Om elkabelns gummiisolering har lossnat eller om dess metalledare är exponerad, stäng av maskinen och dra ut kontakten ur vägguttaget. Rör inte den skadade kabeln. Byt sedan ut elkabeln omedelbart för att undvika risk för elchock.
• Om elkabeln är skadad måste den bytas ut av kvalificerad servicepersonal, för undvikande av fara. Den får inte vara mindre än H05VV-F med en minsta diameter av 2 × 0,75 mm ^2 .
• Anslut inte en skadad kabel till elnätet, och rör inte en skadad kabel innan den har kopplats bort från elnätet. En skadad kabel kan leda till kontakt med strömförande delar.
• Håll förlängningssladdar borta från de roterande verktygen. De roterande verktygen kan skada sladdarna och leda till kontakt med strömförande delar.
• Anslut maskinen enbart till elkretsar som skyddas av en jordfelsbrytare med en brytström som inte överstiger 30 mA.

Användning/handhavande

• Använd maskinen enbart i dagsljus eller i god artificiell belysning.
• Undvik att använda maskinen i vått gräs.
• Se alltid till att ha stadigt fotfäste, särskilt i lutningar.
• Arbeta på tvären av lutningar, aldrig uppför och nerför.
• Var mycket försiktig vid byte av riktning på lutande underlag.
• Vertikalskär eller lufta aldrig i mycket branta lutningar.
• Var mycket försiktig när maskinen backas eller dras mot användaren.
• Stoppa de roterande verktygen om maskinen måste lutas vid förflyttning över ytor som inte är gräs, och när maskinen transporteras till och från det område där den ska användas.
• Använd aldrig maskinen med defekta skyddsanordningar, eller utan säkerhetsanordningar, till exempel deflektorer och/eller gräsuppsamlare.
• Starta motorn försiktigt och i enlighet med instruktionerna, och med fötterna väl åtskilda från de roterande verktygen.
• Håll elkabel och förlängningssladdar borta från de roterande verktygen.
• Luta inte maskinen när motorn slås på, om inte maskinen måste lutas för att

kunna startas. I det senare fallet får maskinen inte lutas mer än absolut nödvändigt, och endast den delen som vetter bort från användaren får lyftas.

• Se alltid till att båda händerna befinner sig i användarläget innan maskinen ställs ner på marken igen.
• Transportera inte maskinen medan motorn är igång.
• Håll aldrig händer eller fötter nära eller under roterande delar.
• Var aldrig i vägen för utkastöppningen.
• Stoppa maskinen och ta bort kontakten från uttaget. Se till att alla rörliga delar har stannat fullständigt:

– när maskinen lämnas,
– innan stopp eller igensättning rensas bort,
– innan maskinen kontrolleras, rengörs eller underhålls,

- om något främmande föremål har körts på. Kontrollera om maskinen är skadad, och reparera den innan den startas och används på nytt. Om maskinen börjar vibrera onormalt, ska man omedelbart

– kontrollera om den är skadad,
- ersätta eller repararera eventuellt skadade delar,
- kontrollera och dra åt eventuellt lösa delar.

- Använd aldrig maskinen om den är skadad.

Skötsel och förvaring

• Stängs av maskinen och koppla bort maskinen från elnätet före underhåll, inspektion eller förvaring, eller före byte av något tillbehör.
• Se till att samtliga rörliga delar har stannat fullständigt och låt maskinen svalna.
• Vid arbete med den roterande verktygsuppsättningen, var medveten om att den kan roteras även om strömtillförseln är avstängd.
• Håll alla muttrar, bultar och skruvar åtdragna för att säkerställa att utrustningen är i gott arbetsskick.
• Kontrollera ofta om avfallsuppsamlaren är sliten eller har gått sönder.
• Ersätt slitna eller skadade delar för säkerhets skull.
• För maskiner med flera uppsättningar av roterande verktyg, var försiktig eftersom rotering av ett verktyg kan få även en annan uppsättning att rotera.
• Var försiktig vid justering av maskinen, så att fingrarna inte fastnar mellan

rörliga uppsättningar av roterande verktyg och fasta delar av maskinen.

• Ersätt slitna eller skadade delar för säkerhets skull. Använd endast originalreservdelar och -tillbehör.
• Underhåll maskinen noggrant, och håll den ren.
• Förvara maskinen utom räckhåll för barn.

Rekommendation

- Maskinen ska strömförsörjas via en jordfelsbrytare med en brytström som inte överstiger 30 mA.

SYMBOLER

	Enheten får endast skötas av den som läst och förstått alla instruktioner för säkerhet och handhavande som finns i denna bruksanvisning. Tänk alltid på säkerheten för de som vistas inom arbetsområdet. Läs instruktionerna före användning.
	Håll andra människor borta.
	WARNING – var försiktig med de vassa roterande verktygen, håll fingrar och tår borta. Dra ut kontakten ur eluttaget före skötsel, justering, rengöring eller om kabeln har trasslat ihop sig eller är skadad. De roterande verktygen fortsätter rotera även efter att motorn stängs av.
	Håll alltid elkabeln borta från de roterande verktygen.
	Använd inte maskinen i regn, och lämna den inte utomhus när det regnar.Använd skyddsglasögon och hörselskydd.
	Ljudeffektnivå
	Dubbelisolerad för extra säkerhet
	Uppfyller relevant säkerhetsstandard

TEKNISKA DATA

Uppsamlare 30 l
Vikt 10 kg
Spänning 230 V
Effekt 1300 W
Arbetsdjup -11 - 5 mm
Arbetsbredd 32 cm
Kapslingsklass	IP24
Skyddsklass	II
Obelastad hastighet (min-1) 4000
Arbetsbredd 320 mm
Arbetshöjd -11 – +5
Uppmätt ljudtrycksnivå LpA 78dB(A), k= 3 dB(A)
Uppmätt ljudeffektnivå LwA 90,3 dB(A), k= 3 dB(A)
Garanterad ljudeffektnivå 94 dB(A)
Uppmätt vibrationsvärde	2,130m/s2 k=1,5m/s2

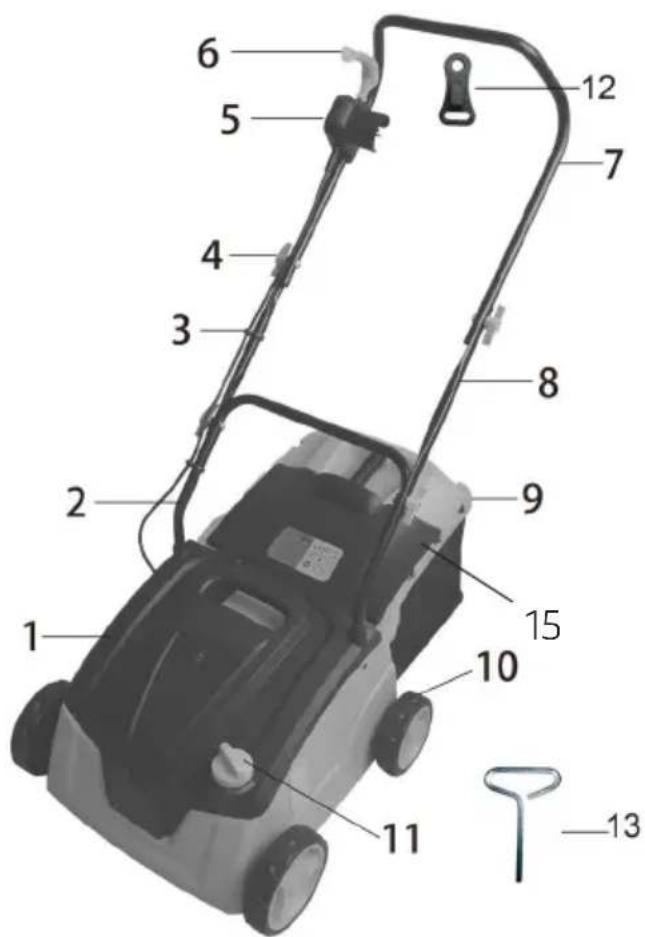

BESKRIVNING

1 Motorhölje
2 Nedre handtag
3 Kabelklämma
4 Bultskruv och vingmutter
5 Strömbrytarbox
6 Strömbrytararm
7 Övre handtag
8 Mitthandtag
9 Uppsamlare
10 Hjul
11 Vred för djupinställning
12 Kabelhållare
13 Sexkantnyckel
14. Mossrivarrulle
15. Lucka

MONTERING

Montera de nedre handtagen

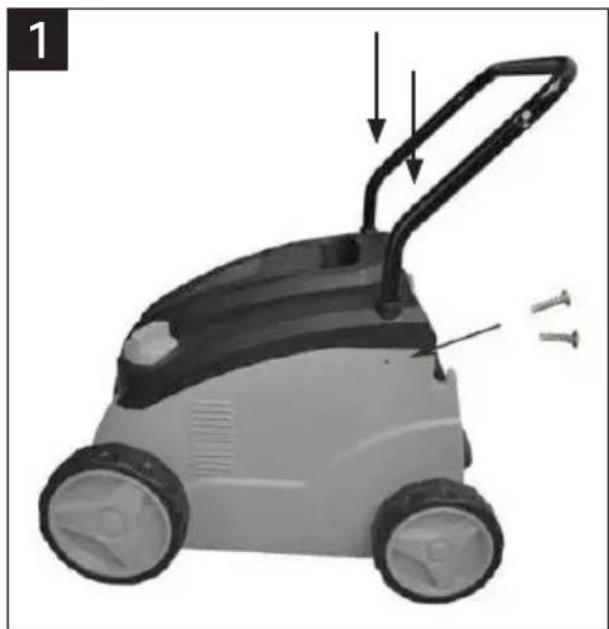

1. Stoppa in de nedre handtagen i hålen och se till att de går hela vägen in (bild 1).

2. Lås med skruvarna på varje sida.

1. Placera mittendelen utanpå det nedre handtaget och passa in hålen. Skjut igenom två bultskruvarna, och placera en bricka på varje bult (bild 2).

2. Skruva på vingmuttrar och dra åt för hand.

3. Trä kabelhållaren på det övre handtaget.

4. Placera mittendeleln utanpå den övre delen och passa in hålen. Skjut igenom två bultskruvarna, och placera en bricka på varje bult.

5. Skruva på vingmuttrar och dra åt för hand.

6. Efter montering av handtagen, fäst kabeln i kabelklämman.

Montera/demontera uppsamlaren

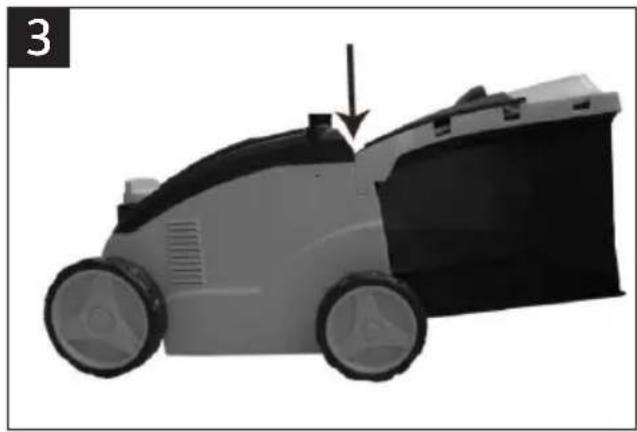

1. Fäll upp vertikalskärarens lucka (bild 3).

2. Lyft uppsamlaren så att den passas in/lossas från vertikalskärarens tappar.

- Använda en förlängningssladd som är avsedd för utomhusbruk (H05VV-F 2×0,75 mm²) och som är kopplad till elnätet via en jordfelsbrytare.

- Anslut först maskinen till förlängningssladden, och anslut sedan till elnätet.

STARTA

1. Anslut trimmerns stickkontakt till nätspänning.

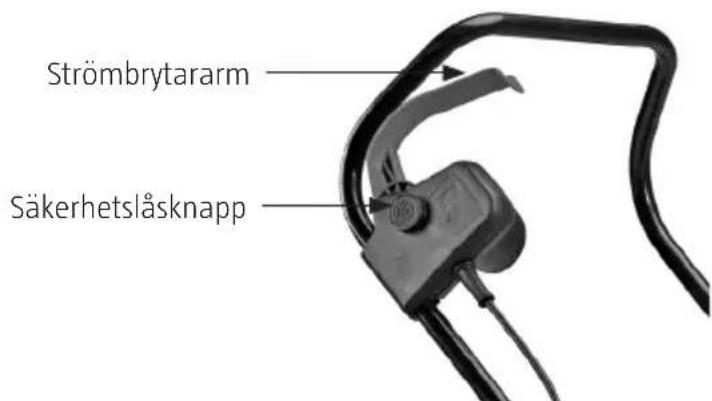

2. Tryck och håll in säkerhetslåsknappen som sitter på strömbrytarboxen.

3. Håll in säkerhetslåsknappen och dra strömbrytaramen uppåt mot handtaget, och håll kvar den i detta läge. Motorn går nu igång.

4. Släpp säkerhetslåsknappen.

STOPPA

1. Släpp strömbrytaramen för att stanna vertikalskäraren.
2. Dra ur stickkontakten från nätuttaget.

INSTÄLLNING AV ARBETSDJUP

1. Vrid vredet för djupinställning mot LOW för att öka arbetsdjupet ner till ett maxdjup av -11 mm. Därefter kan knappen inte vridas längre.
2. Vrid vredet för djupinställning mot HIGH för att minska arbetsdjupet upp till ett minsta djup av 5 mm. Därefter kan knappen fortfarande vridas, men utan att djupet förändras.

• Låg- och mittposition av mossrivarrullen:
• Avlägsnar mossa och ogräs ur gräsmattan.
• Hög position av mossrivarrullen:
• Avlägsnar gräsklipp från gräsmattan.
• Låg- och mittposition av vertikalskärarrullen:
• Ger djup luftning.
• Hög position av vertikalskärarrullen:
• Ger lätt luftning.

BYTA RULLE

WARNING! Använd skyddshandskar!

1. Lossa lagerhusets två skruvar (S).

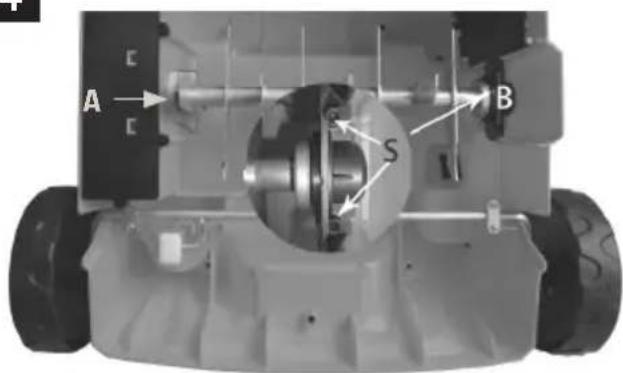

2. Lyft upp rullen från fäste B och lossa den sedan ur fäste A (bild 4).

4

1. Lossa lagerhuset från rullen.
2. Byt rulle och placera lagerhuset i ena änden. Placera rullens andra ände i fäste A. Montera sedan fast rullen i fäste B genom att skruva fast lagerhuset (bild 5).

5

OBS! Koppla bort maskinen från elnätet före underhåll och rengöring.

• Var försiktig vid justering av enheten, så att inte fingrarna fastnar mellan rörliga uppsättningar av roterande blad och fasta delar av enheten.
• Spruta inte vatten på maskinen.
• Rengör maskinen med en trasa utan vatten efter varje användning.
• Håll alla muttrar, bultar och skruvar åtdragna för att säkerställa att utrustningen är i gott arbetsskick.
• Kontrollera ofta om gräsuppsamlaren är sliten eller har gått sönder. Ersätt slitna eller skadade delar av säkerhetsskäl.
• Reparationer för endast utföras av kvalificerad servicepersonal.
• Om kolborstarna behöver bytas, låt en kvalificerad reparatör göra det (byt alltid båda borstarna samtidigt).
• Förvara maskinen på en torr plats utom räckhåll för barn.
