BRUKSANVISNING 380-026 Meec Tools

Användningsförhållanden 5

Lossa vedträn som fastnar 6

Monteringsanvisning för stativ till vedklyv

NORSK 11

SIKKERHETSANVISNINGER....11

TEKNISKE DATA 12

BESKRIVELSE 12

Symboler på maskin 13

BRUK 13

Bruksforhold 13

Läs bruksanvisningen noggrant innan användning!

• Spara bruksanvisningen för framtida referens.
• Apparaten är inte avsedd för användning av personer (inklusive barn) med olika funktionshinder, eller av personer som inte har kunskap om hur apparaten används, om de inte övervakas eller får instruktioner angående användning av apparaten av en person som är ansvarig för deras säkerhet.
• Barn ska hållas under uppsikt så att de inte leker med apparaten.
• Undvik att komma i kontakt med rörliga delar.
• Felaktig användning av förlängningskablar kan försämra maskinens prestanda och orsaka överhettning. Förlängningskabeln får ha en längd på högst 10 meter. Ledarnas tvärsnittsarea måste vara minst 2,5 mm ^2 . Kontrollera att förlängningskabeln är dimensionerad för motorns utström. Kopplingar och anslutningar måste vara isolerade och avsedda för utomhusbruk.
• Kontrollera att nätspänningen överensstämmer med motorns nominella effekt, nätspänning och nätfrekvens. Använd jordfelsbrytare.
• Anslut vedklyven till ett jordat nätuttag. Undvik kroppskontakt med jordade ytor på t.ex. rörledningar, element, spisar och kylskåp. Öppna aldrig strömställaren på motorn. Kontakta en behörig elektriker om detta skulle bli nödvändigt. Se till att dina fingrar inte kommer i kontakt med stickkontaktens metallstift när du ansluter eller kopplar loss maskinen.
• Vedklyven är avsedd att användas av endast en person. Håll barn och andra obehöriga på säkert avständ från arbetsplatsen. Låt aldrig någon annan hjälpa dig att frigöra vedstycken som fastnat i maskinen.
• Inspektera veden och avlägsna eventuella spikar eller andra främmande föremål. Veden måste sågas rakt av och grenar måste sågas av längs med stammen.
• Sträck dig inte för långt och se till att underlaget inte är halt. Var noga med att alltid inta en välbanserad kroppsställning.
• Ställ dig aldrig på maskinen. Du kan skada dig allvarligt om maskinen tippar över eller om du kommer i kontakt med maskinens rörliga delar. Förvara inga föremål ovanför eller nära maskinen så att man måste ställa sig på maskinen för att nå dem.
• Undvik skador p.g.a. oväntade händelser. Var alltid uppmärksam på maskinens rörelser. Lägg inte på och plocka inte av vedträn förrän maskinen har stannat helt. Håll händema borta från alla rörliga delar.
• Skydda dina händer. Håll händerna borta från klyvöppningar och sprickor som öppnas i veden. De kan plötsligt stängas till och krossa eller amputera dina händer. Använd inte händerna för att avlägsna vedträn som fastnat.

SVENSKA

TEKNISKA DATA

Modell	HLS6T-52
Nätspänning 230 V / 50 HzEffekt	2100
Klyvkapacitet
Diameter	30-250 mm
Längd	520 mm
Klyvkraft	6	ton
Hydrauloljevolym	2,4	I
Kapslingsklass	IP54
Ljudeffektsnivå, LwA 89 dB(A)
Ljudtrycksnivå, LpA 78 dB (A), K= 3 dB
Mätt 1200 x 260 x 485 mm
Vikt	56	kg

Använd alltid hörselskydd!

Vedträets diameterområde i tabellen är indikativt. Ett smalt vedträ kan vara svårt att klyva på grund av kvistar eller särskilt hårt trä. Å andra sidan kan ved med jämna fibrer klyvas även om diametern överskrider den som anges i tabellen.

BESKRIVNING

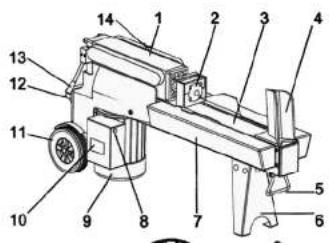

1. Oljebehållare
2. Vedmatare
3. Arbetsbord
4. Klyvkil
5. Lyfthandtag
6. Stödben
7. Vedhállarplattor
8. Tryckströmbrytare
9. Motor
10. Strömställarbox
11. Hjul (endast avsedda för kort förflyttning)
12. Lyfthandtag

SVENSKA

Symboler på maskinen

	Läs bruksanvisningen.		Handen kan kapas av eller klämmas.
	Kontrollera vedklyven innan användning.		Skydda händerna.
	Använd skyddskläder.		Koppla från strömmen innan underhåll.
	Använd skyddsglasögon.		Skydda miljön. Kassera oljan enligt lokala miljöföreskrifter.
	Håll avständ.

HANDHAVANDE

Innan du använder maskinen ska avluftningsskruven öppnas några varv så att luft kan strömma fritt in i och ut ur oljetanken. Luftflödet genom avluftningsskruven ska kunna observeras när maskinen används.

SVENSKA

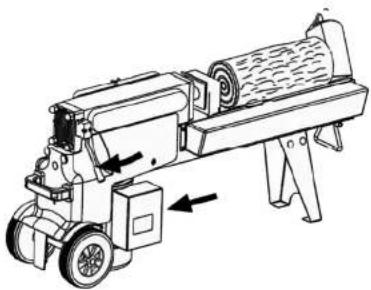

Vedklyven är utrustad med ett kontrollsystem som kräver att operatören använder båda händerna för att hantera maskinen. Vänster hand reglerar hydraulikspaken medan höger hand hanterar tryckströmbrytaren. Maskinen stannar om endera handen inte är på plats. När båda händerna har släppt hydraulikspaken respektive strömbrytaren återgår vedmataren till utgångsläget.

För att undvika oavsiktlig aktivering av hydraulikspaken är spaken försedd med en spärr som måste dras bakåt med pekfingret innan spaken kan föras framåt.

Håll inte maskinen aktiverad under mer än fem sekunder när du klyver ved som består av mycket hårt trä. Efter denna tidsperiod överhettas oljan och maskinen kan skadas. Rotera ett sådant vedträ 90° för att försöka hitta en lättare klyvvinkel. Om vedträet inte kan klyvas innebär detta att vedens hårdhet överskrider maskinens kapacitet. Lägg sådan ved åt sidan för att inte skada maskinen.

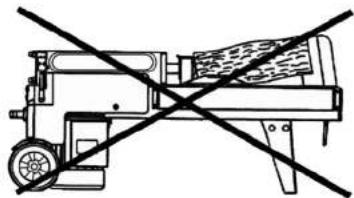

Var noga med att lägga vedträet plant och stabilt på arbetsbordet. Se till att det inte kan vrida sig, glida eller röra sig på något annat sätt under klyvningen. Överbelasta inte klyvkilen genom att försöka klyva vedträet mot kilens överdel. Detta kan bryta av kilen och skada maskinen på annat sätt.

Klyv vedträet i fiberriktningen. Lägg inte vedträet på tvären för att försöka kapa den. Detta är farligt och kan ge maskinen svåra skador. Försök inte heller att klyva två vedträn samtidigt. De kan kastas upp och skada dig.

Byt ut hydrauloljan efter var 150:e driftstimme enligt följande anvisningar:

• Stäng av och koppla loss maskinen från eluttaget. Se till att alla rörliga delar har stannat.
• Skruva loss oljedräneringspluggen.

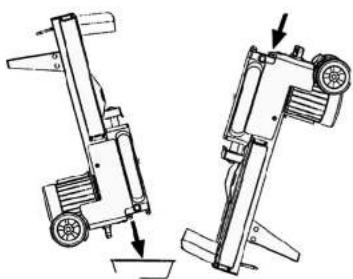

• Lyft upp maskinens motorände, se figur, och töm ut hydrauloljan i en 4-liters behållare.
• Lyft upp maskinens stativände, se figur.
• Fyll på med den mängd hydraulolja som anges för maskinmodellen under "Tekniska data".
• Rengör oljestickan och för in den i oljetanken medan maskinen hålls vertikalt.
• Kontrollera att oljenivån är mellan de två strecken på oljestickan.
• Rengör oljepluggen och oljestickan igen innan du skruvar fast pluggen. Dra åt pluggen ordentligt för att undvika läckage när maskinen åter placeras horisontellt.

Kontrollera regelbundet att oljenivån är mellan de två strecken på oljestickan. Fyll på med ny olja vid behov.

Följande hydrauloljor eller motsvarande rekommenderas för vedklyvens hydraulsystem:

SHELL Tellus 22

MOBIL DTE 11

ARAL Vitam GF 22

BP Energol HLP-HM 22

UNDERHÅLL

• Se till att maskinen är ren och att rörliga delar är välsmorda.
• Slipa klyvkilens egg och avlägsna grader och andra förslitningseffekter med en fin fil efter en tids användning

SVENSKA

FELSÖKNING

Problem	Möjliga orsaker	Åtgärder
Vedträn kan ej klyvas.	Vedträet är felaktigt placerat.	Se avsnittet "Handhavande" för korrekt placering av vedträn.
	Vedtränas storlek eller hårdhet överskrider maskinens kapacitet.	Överskrid inte maskinens klyvkapacitet.
	Klyvkilens egg är slö.	Se avsnittet "Slipning av klyvkil" för att slipa kilens egg.
	Olja läcker.	Lokalisera läckan eller läckorna och kontakta återförsäljaren.
	Justerskruven för maskinens maxtryck har ändrats. Det maximala trycket har reducerats.	Kontakta återförsäljaren.
Vedmataren rör sig ryckigt samt bullrar och vibrerar onormalt.	För lite olja och för mycket luft i hydraulsystemet.	Kontrollera oljenivån och fyll på vid behov. Kontakta återförsäljaren.
Olja läcker från cylindern eller andra delar.	Luft har inneslutits i hydraul-systemet under drift.	Lossa avluftningsskruven 3 – 4 varv innan maskinen används.
	Avluftningsskruven har inte dragits åt innan maskinen förflyttas.	Dra åt skruven innan maskinen förflyttas.
	Oljedräneringspluggen är inte åtdragen.	Dra åt oljedräneringspluggen.
	Hydraulsystemets reglerventiler och/eller tätningar är slitna.	Kontakta återförsäljaren.

SPRÄNGSKISS

Placera fyrkantröret (A) i hålet (B) på axeln (C).

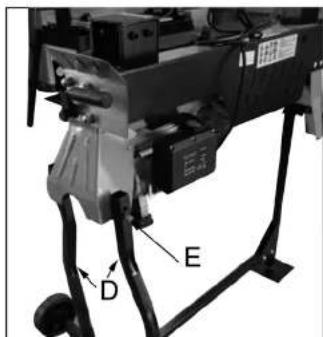

Placera vedklyven på stativets främre del. Montera benen (D) på vedklyven. Se till att stängen (E) hamnar i de nedre hålen. Placera benen i fästena (F) på axeln. Dra åt lässkruvarna.

SVENSKA

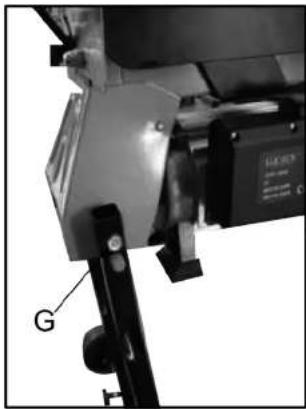

Fäst de två skruvarna (G).
