380-026 - Vedkløyver Meec Tools - Gratis bruksanvisning og manual

Produkttype	Vedkløyver
Merke	Meec Tools
Modell	380-026
Strømkilde	Elektrisk (230V)
Motoreffekt	1500 W
Kløyvekraft	6 tonn
Maks vedlengde	520 mm
Maks veddiameter	250 mm
Syklustid	11 sekunder
Vekt	40 kg
Mål (L x B x H)	930 x 280 x 780 mm
Driftsposisjon	Horisontal
Hydraulikkoljekapasitet	3.5 L
Sikkerhetsfunksjoner	Tohåndsbetjening, nødstopp, beskyttelsesdeksel
Vedlikehold	Kontroller hydraulikkoljenivå, smør stempel, inspiser slanger
Tilgjengelighet av reservedeler	Utbyttbare kiler, tetninger og motorbørster
Bruksanvisning inkludert	Ja (PDF, 37 sider)
Garanti	2 år

Ofte stilte spørsmål - 380-026 Meec Tools

Hvilken type olje bruker vedkløyveren?

Hydraulikksystemet bruker ISO VG 32 eller tilsvarende hydraulikkolje. Se i bruksanvisningen for nøyaktige spesifikasjoner.

Hvordan bytter jeg hydraulikkoljen?

Tøm den gamle oljen via tappepluggen, fyll på ny olje til riktig nivå, og luft systemet ved å kjøre stempelet uten belastning.

Hvorfor beveger ikke stempelet seg?

Kontroller om motoren går, hydraulikkoljenivået er riktig, og nødstoppen er løst. En fastkjørt kontrollventil kan også forårsake dette.

Kan jeg kløyve ved lengre enn 520 mm?

Nei, lengre ved kan skade maskinen eller forårsake ustabilitet. Følg alltid maks vedlengde som er spesifisert.

Hvordan vedlikeholder jeg kløyvekila?

Hold kilen ren og skarp. Påfør smøremiddel periodisk for å redusere friksjon og forhindre rust.

Er vedkløyveren trygg å bruke?

Ja, når den brukes med begge hender på kontrollene, beskyttelsesdeksel på plass, og alle sikkerhetsinstruksjoner følges. Omgå aldri sikkerhetsfunksjonene.

Hvilken spenning krever enheten?

Den krever en 230V AC stikkontakt. Bruk en egnet skjøteledning klassifisert for utendørs bruk.

Hvorfor overopphetes motoren?

Overoppheting kan skyldes kontinuerlig bruk, lavt oljenivå eller tette luftventiler. La den avkjøles og kontroller oljenivået.

Hvor ofte bør jeg bytte hydraulikkfilteret?

Bytt hydraulikkfilteret hver 200 timer drift eller årlig, avhengig av hva som kommer først.

Kan jeg bruke kløyveren i vertikal posisjon?

Denne modellen opererer kun i horisontal posisjon. Ikke prøv å vippe eller modifisere kløyveren.

BRUKSANVISNING 380-026 Meec Tools

Byte av hydraulolja....7

UNDERHÄLL 7

FELSOKNING 8

SPRANGSKISS 8

Løsne vedkubber som sitter fast.... 14

Bytte av hydraulikkolje 15

VEDLIKEHOLD 15

FEILS∅KING 16

SPLITTEGNING 16

Monteringsanvisning for stativ til vedkløyver 17

POLSKI 20

PRZEPISY BEZPIECZEŃSTWA....20

DANE TECHNICZNE 21

OPIS 21

Les bruksanvisningen nøye før bruk!

• Ta vare på bruksanvisningen for fremtidig bruk.
- Apparatet er ikke beregnet for å brukes av personer (inklusive bam) med ulike funksjonshemninger eller av personer som ikke har kunnskaper om hvordan apparatet brukes, hvis de ikke overväkes eller får instrukser om bruk av apparatet av en person som er ansvarlig for deres sikkerhet.
- Barn skal holdes under oppsyn, slik at de ikke leker med apparatet.
- Unngå å komme i kontakt med bevegelige dele
- Feil bruk av skjøteledninger kan forringe maskinens ytelse og forårsake overoppheting. Skjøteledningen kan være maks. 10 meter lang. Ledernes tversnitt skal være minst 2,5 mm ^2 . Kontroller at skjøteledningen er dimensjonert for motorens utgangsstrøm. Koblinger og tilkoblinger må være isolerende og beregnet på utendørsbruk.
- Kontroller at nettspenningen stemmer overens med motorens nominelle effekt, nettspenning og nettfrekvens. Bruk jordfeilbryter.
- Koble vedkløyveren til et jordet uttak. Unngå kroppskontakt med jordede overflater, f.eks. rørledninger, radialorer, ovner og kjøleskap. Åpne aldri strømbryteren på motoren. Kontakt en autorisert elektriker hvis det skulle bli nødvendig. Pass på at fingrene ikke kommer i kontakt med stikkontaktens metallstift når du kobler maskinen til eller fra.
- Vedkløyveren er beregnet for bruk av kun én person. Hold barn og andre uvedkommende på sikker avstand fra arbeidsstedet. La aldri noen annen hjelpe deg med å løsne vedkubber som sitter fast i maskinen.
- Kontroller veden og fjern eventuelle spikre eller andre fremmedelementer. Veden skal sages rett av, og grenser skal sages av langsetter stammen.
- Ikke strekk deg for langt, og kontroller at underlaget ikke er glatt. Vær nøye med alltid å ha en velbalansert kroppsstilling.
- Stå aldri på maskinen. Du kan skade deg alvorlig hvis maskinen velter eller du kommer i kontakt med maskinens bevegelige deler. Ikke oppbevar gjenstander over eller nær maskinen slik at du må stå på maskinen for å nå dem.
- Unngå skader pga. uventede hendelser. Vær alltid oppmerksom på maskinens bevegelser. Ikke legg på eller ta av vedkubber før maskinen har stanset helt. Hold hendene unna alle bevegelige deler.
- Beskytt hendene dine. Hold hendene unna spalter og sprekker som åpnes i veden. De kan plutselig lukkes og klemme eller amputere hendene dine. Ikke bruk hendene til å løsne vedkubber som sitter fast.

NORSK

TEKNISKE DATA

Modell	HLS6T-52
Nettspenning 230 V / 50 HzEffekt	2100	W
Kløyvekapasitet
Diameter	30-250 mm
Lengde	520 mm
Kløyvekraft	6	tonn
Hydraulikkoljevolum	2,4	I
Kapslingsklasse	IP54
Lydeffektsnivå, LwA 89 dB(A)Målt lydtrykksnivå, LpA 78 dB (A), K=3 dBMål 1200 x 260 x 485 mmVekt	56	kg

Bruk alltid hørselsvern!

Vedkubbens diameterområde i tabellen er indikativt. En smal vedkubbe kan være vanskelig å kløyve på grunn av kvister eller spesielt hardt tre. På den annen side kan ved med jevne fibre kløyves selv om diameteren overskrider den som angis i tabellen.

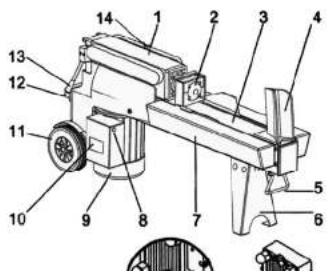

BESKRIVELSE

1. Oljebeholder
2. Vedmater
3. Arbeidsbord
4. Kløyvekile
5. Løftehåndtak
6. Støttebein
7. Vedholderplater
8. Trykkstrømbryter
9. Motor
10. Strømbryterboks
11. Hjul (kun egnet til kort forflytning)
12. Løftehändtak
13. Hydraulisk kontrollspak

NORSK

Symboler på maskin

	Les bruksanvisningen.		Hånden kan kappes av eller knuses.
	Kontroller vedkløyveren før bruk.		Beskytt hendene dine.
	Bruk beskyttelsesklær.		Koble maskinen fra strømforsyningen før arbeid på maskinen.
	Bruk beskyttelsesbriller.		Beskytt miljøet. Kasser oljen på anvist sted, f.eks. kommunens miljøstation.
	Hold avstand.

BRUK

Før maskinen brukes, skal lufteskruen åpnes noen omdreininger slik at luft kan strømme fritt inn i og ut av oljetanken. Luftstrømmen gjennom lufteskruen skal kunne observeres når maskinen brukes. Trekk til

NORSK

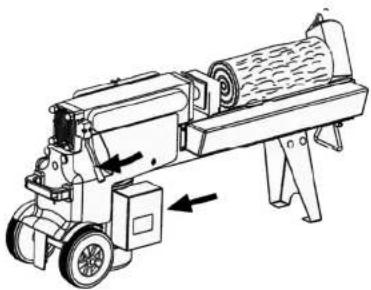

Vedkløyveren er utstyrt med et kontrollsystem som krever at operatøren bruker begge hendene til å håndtere maskinen. Venstre hånd regulerer hydraulikkspaken, mens høyre hånd håndterer trykkstrømbryteren. Maskinen stanser hvis en av hendene ikke er på plass. Når begge hendene har sluppet hydraulikkspaken og strømbryteren, går vedmateren tilbake til utgangsposisjonen. For å unngå en utilsiktet aktivering av hydraulikkspaken er spaken utstyrt med en sperre som må dras tilbake med pekefingeren for spaken kan skyves fremover.

Ikke hold maskinen aktivert i mer enn fem sekunder när du kløyver ved som består av svært hardt tre. Etter denne perioden overopphetes oljen, og maskinen kan bli skadet. Roter en slik vedkubbe 90 grader for å forsøke å finne en enklere kløyvevinkel. Hvis vedkubben ikke kan kløyves, betyr det at vedens hardhet overskrider maskinens kapasitet. Legg denne veden til side for ikke å skade maskinen.

Vær nøye med å legge vedkubben plant og stabilt på arbeidsbordet. Kontroller at kubben ikke kan vri seg, gli eller bevege seg på annen måte under kløyvingen. Ikke overbelast kløyvekilien ved å forsøke å kløyve kubben mot kilens overdel. Dette kan knekke kilen og skade maskinen på annen måte.

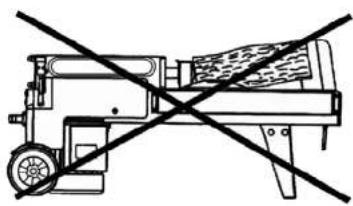

Kloyv vedkubben i fiberretningen. Ikke legg vedkubben på tvers for å forsøke å kappe den. Det er farlig og kan gi maskinen store skader. Forsøk heller ikke å kløyve to vedkubber samtidig. De kan kastes opp og skade deg.

Bytte av hydraulikkolje

• Slå av maskinen og koble den fra strømuttaket. Pass på at alle bevegelige deler har stanset opp.
• Skru løs oljedreneringspluggen.

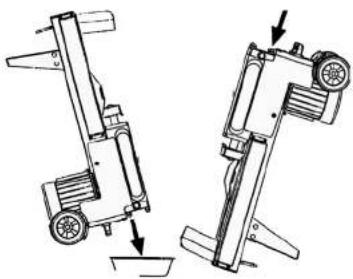

• Løft opp maskinens motorende, se figuren, og tøm ut hydraulikkoljen i en beholder.
• Løft opp maskinens stativende, se figur.
• Fyll på den mengden hydraulikkolje som angis for maskinmodellen under "Tekniske data".
• Rengjør peilepinnen og før den inn i oljetanken mens maskinen holdes vertikalt.
• Kontroller at oljenivået er mellom de to strekene på peilepinnen.
• Rengjør oljepluggen og peilepinnen igjen før du skrur fast pluggen. Skru til pluggen godt for å unngå lekkasje når maskinen plasseres horisontalt igjen.

Følgende hydraulikkoljer eller tilsvarende anbefales til vedkløyverens hydraulikksystem:

SHELL Tellus 22

MOBIL DTE 11

ARAL Vitam GF 22

BP Energol HLP-HM 22

VEDLIKEHOLD

• Kontroller at maskinen er ren og at bevegelige deler er velsmurte.
• Slip eggen på kløyvekilen og fjern grader og andre slitasjeeffekter med en fin fil etter noen tids bruk.

NORSK

FEILS∅KING

Problem	Mulige årsaker	Tiltak
Vedkubber kan ikke kløyves.	Vedkubben er plassert feil.	Se avsnittet "Bruk" for korrekt plassering av vedkubber.
	Vedkubbens størrelse eller hardhet overskrider maskinens kapasitet.	Ikke overskrid maskinens kløyvekapasitet.
	Kløyvekilens egg er sløv.	Se avsnittet "Sliping av kløyvekil" for å slipe kilens egg.
	Det lekker olje.	Lokaliser lekkasjen(e) og kontakt forhandleren.
	Justeringsskruen for maskinens makstrykk er endret. Det maksimale trykket er redusert.	Kontakt forhandleren.
Vedmateren beveger seg rykkvis og bråker og vibrerer unormalt.	For lite olje og for mye luft i hydraulikksystemet.	Kontroller oljenivået og fyll på ved behov. Kontakt forhandleren.
Det lekker olje fra sylinderen eller andre deler.	Det er kommet luft i hydraulikksystemet under drift.	Løsne lufteskruen 3–4 omdreininger før maskinen brukes.
	Lufteskruen er ikke skrudd til før maskinen flyttes.	Skru til skruen før maskinen flyttes.
	Oljedreneringspluggen er ikke skrudd til.	Skru til oljedreneringspluggen.
	Hydraulikksystemets reguleringsventiler og/eller tetninger er slitt.	Kontakt forhandleren.

SPLITTEGNING

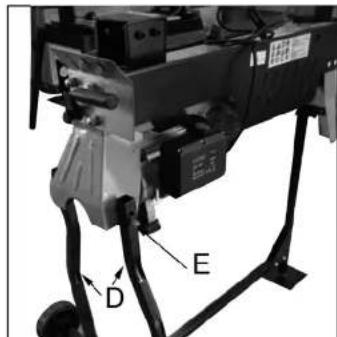

Plasser vedkløyveren på den fremre delen av stativet. Monter beina (D) på vedkløyveren. Pass på at slangen (E) plasseres i de nederste hullene. Plasser beina i festene (F) på akselen. Skru til låseskruene.
