721-053 - Gräsklippare Meec Tools - Gratis bruksanvisning och manual

Märke	Meec Tools
Modell	721-053
Produkttyp	Gräsklippare med gräsuppsamlare
Motoreffekt	2,6 kW (139 cc)
Motorvarvtal	3000 rpm
Klippbredd	500 mm
Klipphöjdjustering	7 lägen
Gräsuppsamlarens volym	50 L
Ljudtrycksnivå (LpA)	85 dB(A), K=0 dB
Garantierad ljudeffektnivå (LwA)	96 dB(A), K=0 dB
Vibrationsnivå	5,1 m/s², K=1,5 m/s²
Bränsletyp	Bensin (95 oktan eller grön bensin)
Oljetyp	SAE 30 (4-taktsmotor)
Oljebyteintervall	Årligen eller efter 25 drifttimmar
Luftfilterrengöringsintervall	Årligen eller efter 25 drifttimmar
Knivbyte	När den är slö eller skadad; använd originaldelar
Drivningstyp	Manuell skjutning (vissa modeller med körspak)
Säkerhetsfunktioner	Bromsspak, knivbroms, tändstiftskabel bortkoppling
Medföljande tillbehör	Gräsuppsamlingspåse
Användning	Gräsklippning i privat trädgård
Vikt	Cirka 30 kg (uppskattad)

Vanliga frågor - 721-053 Meec Tools

Hur monterar jag gräsklipparen?

Lyft handtaget tills det låses. Ta bort transportförpackningen och lyft det övre handtaget till en bekväm position, lås med vredet. Ta bort förpackning från reglagen, fyll sedan med olja och bensin.

Hur startar jag motorn?

Kontrollera oljenivån och bensinen. Om motorn är kall, tryck på pumpen 3 gånger. Dra in bromsspaken, greppa startkedjan, dra lätt tills motstånd känns, dra sedan med ett snabbt kraftigt ryck. Dra inte till slutet.

Hur stannar jag klipparen?

Släpp handtaget på styret. Motorn stannar. Varning: Kniven fortsätter att rotera en stund efter att du släppt.

Hur ofta ska jag byta olja?

Byt olja en gång om året eller efter 25 drifttimmar. Använd SAE 30 olja för 4-taktsmotorer. Töm oljan via oljetömningspluggen (A) och fyll på via oljestickans hål.

Hur rengör eller byter jag luftfiltret?

Rengör luftfiltret årligen eller efter 25 timmar. Det består av ett pappersfilter och ett skumgummifilter. Ta bort locket och rengör eller byt filtren efter behov.

Hur underhåller jag kniven?

Kontrollera att kniven är vass, inte skadad och ordentligt åtdragen. Byt ut om den är slö eller obalanserad. Använd endast originalreservdelar.

Vilket bränsle ska jag använda?

Använd bensin med 95 oktan eller grön bensin. Blanda inte med olja. Förvara aldrig bensin längre än en månad.

Hur ska jag förvara klipparen?

Förvara på en sval, torr plats. Töm bensinen och kör motorn torr. Byt olja före långtidsförvaring.

Vilka säkerhetsåtgärder bör jag vidta?

Läs manualen. Använd kraftiga skor och långa byxor. Håll barn och djur borta. Klipp aldrig i trånga utrymmen. Ta alltid bort tändstiftskabeln före underhåll.

Vad är klippbredd och höjdjustering?

Klippbredden är 500 mm. Höjden kan justeras till 7 olika lägen via höjdjusteraren.

BRUKSANVISNING 721-053 Meec Tools

Bruksanvisning för gräsklippare med uppsamlare

Bruksanvisning för gressklipper med oppsamler

Läs bruksanvisningen noggrant innan användning!

• Läs denna bruksanvisning noga innan apparaten används.
  • Apparaten får endast användas av vuxna personer med normalt omdöme.
• Apparaten får ej doppas ner i vätska.
• Apparaten får ej användas i utrymmen där brandfarliga vätskor förvaras eller där brandfarliga ångor/gaser kan förekomma.
• Apparaten ska förvaras torrt då den inte används
• Läs igenom instruktionerna noga. Lär Er alla reglage samt rätt användning av maskinen.
• Denna maskin är endast avsedd för klippning av gräsmattor. Annan användning för att klippa t. ex. buskar, häckar, klätterväxter är förbjuden på grund av risken för kroppsskada.
• Låt aldrig barn eller personer som ej känner till dessa föreskrifter använda gräsklipparen. Lokala föreskrifter kan ha restriktioner vad beträffar förarens ålder.
• Klipp aldrig om andra personer, särskilt barn, eller djur är i närheten.
• Kom ihåg att föraren är ansvarig för olyckor som händer andra människor eller deras egendom.
• Använd inte maskinen om du är påverkad av alkohol, droger eller medicin. Inte heller när du är trött eller sjuk.
  • Använd kraftiga skor och långbyxor vid klippning. Kör inte maskinen barfota eller i sandaler.
• Använd alltid hörselskydd.
• Kontrollera noga det område som ska klippas och ta bort alla stenar, pinnar, stältråd och andra föremål.
• Byt ut felaktiga ljuddämpare.
• Före användandet, kontrollera alltid att knivar och fastsättningsanordningar ej är slitna eller skadade. Ersätt utslitna eller skadade delar i satser så att balanseringen bibehålls.

WARNING! Bensin är mycket brandfarligt.

• Förvara bränslet i behållare speciellt gjorda för detta ändamål.
• Fyll endast på bensin utomhus och rök inte under påfyllningen.
• Fyll på bränsle innan motorn startas. Ta aldrig av tanklocket eller fyll på bensin när motorn är igång eller fortfarande är varm.
• Om bensin skulle spillas, försök inte starta motorn utan att flytta gräsklipparen från stället man har spillt på och undvik all form av gnistbildning tills bensinångorna har dunstat.
• Glöm inte att skruva på locket till bensintanken och förvaringskärlet efter påfyllning.

- Kör inte motorn i trånga utrymmen där farliga koloxidgaser kan samlas.

- Klipp endast i dagsljus eller vid goda belysningsförhållanden.

- Om möjligt undvik att klippa i blött gräs.

- Man ska se till att man går stadigt i sluttningar.

- Man ska aldrig springa utan gå.

- Klipp tvärs över en sluttning, aldrig upp och ner, med hjulförsedda gräsklippare.

- laktta största försiktighet vid ändring av riktning i en sluttning.

- laktta största försiktighet vid backning eller när gräsklipparen dras mot dig.

- Stanna motorn om gräsklipparen måste lutas vid transport på andra ytor än gräs, samt när gräsklipparen transporteras till och från den yta som ska klippas.

- Kör aldrig gräsklipparen med bristfälliga skydd eller utan att säkerhetsanordningar t.ex. deflektorer och/eller gräsuppsamlare är på plats.

- Ändra inte motorns regulatorinställning och rusa inte motorn.

- Starta motorn försiktigt enligt instruktionerna. Håll fötterna borta från knivarna.

- Luta ej klipparen när motorn startas utom om klipparen måste lutas vid start. Om detta är fallet ska den inte lutas mer än nödvändigt och den del som är längst bort från operatören ska lutas.

- Håll händer och fötter borta från den roterande kniven och andra roterande delar. Finnes utkastaröppning, stick aldrig in handen i denna.

• Om maskinen är utrustad med gräsutkast ska alltid gräsutkastet hållas fritt från grenar, skräp o.dyl.

- Lyft eller bär aldrig gräsklipparen när motorn är igång.

• Minska gaspådraget då motorn ska stoppas och om motorn är utrustad med bränslekran ska den stängas av när klippningen är avslutad.

• Stanna motorn och lossa tändstiftskabeln:

• När du lämnar gräsklipparen.

• För avlägsning av pinnar och skräp eller då utkastet täppts igen.
• För kontroll, rengöring eller service av maskinen.
• Efter att ha kört på ett främmande föremål då man ska kontrollera om skada har uppstått och
• utföra ev. reparationer innan klipparen åter startas.
• Vid kontroll av maskinen om den börjar vibrera onormalt mycket (kontrollera omedelbart).

• Innan Du fyller på mer bensin.

• Kontrollera att alla muttrar och skruvar är åtdragna så att maskinen är i säkert arbetsskick.

• Förvara aldrig maskinen med bensin i tanken i byggnad där ångorna kan komma i kontakt med öppen eld eller gnistor.
• Låt motorn kallna innan maskinen ställs in i något förråd.
• För att minska brandfaran, håll motor, ljuddämpare och bensintank rena från gräs, löv och överflödig olja.
• Byt för säkerhetens skull ut slitna eller skadade delar.
• Om bensintanken ska tömmas måste detta göras utomhus.
• Förvara maskinen så att inte barn kommer åt den.
• För att värna om miljön rekommenderar vi att följande punkter speciellt beaktas:
• Använd alltid Alkylatbensin (s.k. Miljöbensin).
• Använd alltid en tratt och/eller bensindunk med överfyllningsskydd för att undvika spill vid bensinpåfyllning.
• Fyll inte bensintanken ända upp.
  • Fyll inte på för mycket motor- och/eller transmissionsolja (se bruksanvisning för rätt mängd).
• Samla upp all olja vid oljebyte. Spill inte. Lämna oljan till en återvinningscentral.
• Släng inte utbytta oljefilter i soptunnan. Lämna det till en återvinningscentral.
• Byt ut ljuddämparen om den är trasig. Använd alltid original reservdelar vid reparation.
• Låt alltid en fackman justera förgasaren vid behov.
• Rengör luftfiltret enligt givna instruktioner.
• När maskinen efter många år ska skrotas, ska den lämnas för återvinning.

VARNINGSSYMBOLER

Nedan visas de varningssymboler som finns på maskinen samt vad de betyder.

Symbol	Betyder
	Allmän varning. Fara för person och egendom.Läs bruksanvisningen innan apparaten används.
	Varning för utkastade föremål.Använd skyddsutrustning, skyddsglasögon.Andra människor än användaren samt djur får aldrig befinna sig nära klippområdet.Var extra försiktig vid sluttningar. Se upp framåt och bakåt.
	Bladet roterar en stund efter att apparaten har stoppats. Varning för personskada. Ingen kroppsdel får komma i kontakt med det roterande bladet.
	Ta alltid bort tändkabeln från tändstiftet innan reparationer eller underhåll utförs.
	Använd inte apparaten om inte gräsuppsamlare eller deflektor är monterade.FARA!Akta händer och fötter.

TEKNISKA DATA

Effekt	2,6		kW
Varvtal	3000		v/min
Klippbredd	500		mm
Höjdjusteringar	7	st
Gräsuppsamlare vol. 50 l
Ljudtrycksnivå, LpA 85 dB(A), K=0 dB
Uppmätt ljudeffektsnivå, LwA 94dB(A), K=0 dB
Garanterad ljudeffektsnivå, LwA 96dB(A), K=0 dB
Vibrationsnivå 5,1m/s2, K=1,5 m/s2

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

WARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

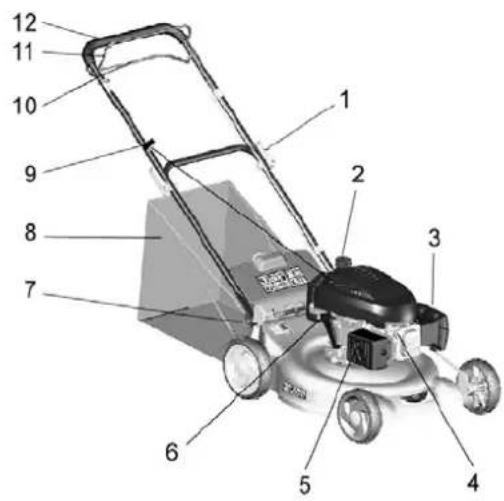

BESKRIVNING

1. Snabbinställningshandtag
2. Bränslepåfyllning
3. Luftfilter
4. Tändstift
5. Ljuddämpare
6. Oljefilter
7. Höjdjustering
8. Gräsuppsamlare.
9. Starthandtag
10. Drivreglage (endast maskiner med drivning)
11. Bromsreglage
12. Handtag

Gräsklipparen är ej avsedd för yrkesmässigt bruk, utan endast för gräsklippning på privata trädgårdstomter.

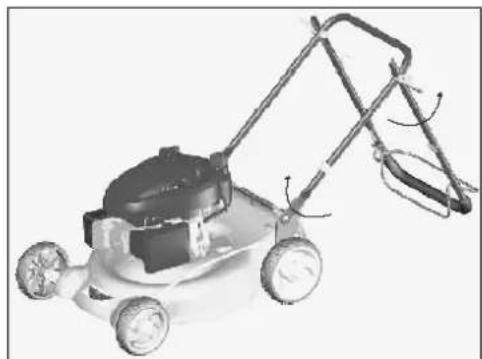

MONTERING

1. Höj upp handtagen till undre handtaget låser fast i arbetsläget.
2. Tag bort transportpackningen och res upp övre handtaget till bekvämt arbetsläge och lås fast med vreden.

1. Tag bort packnings/transportmaterialet från reglagen.
2. Fyll på olja och bensin.

HANDHAVANDE

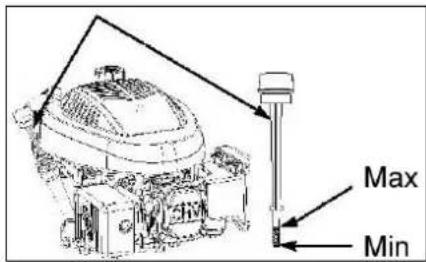

Olja

Innan motorn startas ska oljenivån kontrolleras och vid behov fyllas på.

Använd olja SAE 30 för 4-taktsmotorer.

Oljenivån ska även kontrolleras och ev. justeras före varje start. Oljenivån ska vara mellan Maxgränsen och Mingränsen i figuren nedan.

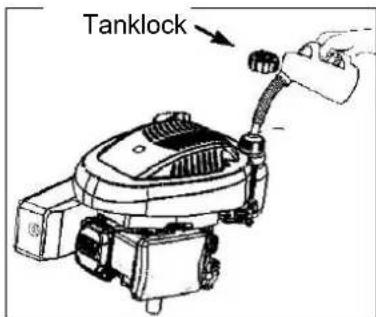

Bensin

Varning! Bensin är brandfarligt och dess ångor är giftiga att andas in. Se säkerhetsföreskrifterna. Använd 95-oktanig bensin eller miljöbensin. Bensinen ska inte blandas med olja. Förvara aldrig bensinen i mer än en månad, varken i behållare eller i maskinen.

Start

1. Kontrollera att det finns olja och bensin i motorn.

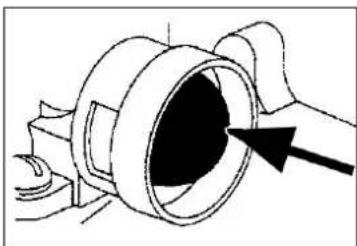

2. Om motorn är kall och försedd med gummibläsa enligt figuren nedan, tryck in gummibläsan 3 gånger.
3. Om motorn ska startas efter bensinslut, tryck in gummiblåsan 3 gånger.
4. Om motorn är varm ska inte gummiblåsan tryckas in.

1. Drag in handtaget överst på styret så att bromsen friläggs.
2. Fatta ett stadigt tag i starchandtaget. Drag ut lite så att startapparaten går i ingrepp.
3. Drag ut handtaget i ett snabbt och kraftigt drag så att motorn startar. Obs! Dra ej ut till ändläget. Då kan startsnöret gå av.

Stopp

Motorn stoppar då handtaget överst på styret släpps. Varning! Knivarna fortsätter att rotera efter att handtaget har släppts. Livsfara.

UNDERHÅLL

Innan underhåll utförs på maskinen ska den vara kall och tändstiftskabeln ska vara bortkopplad från tändstiftet. Håll alltid gräsklipparen ren från gräsrester och smuts. Kåpor rengörs med en fuktad trasa. Kontrollera följande före varje användning:

• Att samtliga skruvar och muttrar är fastdragna.
• Att knivens infästning är fastdragen.
• Att inga skador finns på kniven.

• Att kniven är skarp.

• Att ingen obalans finns hos kniven.

• Om kniven är skadad eller i obalans ska den bytas ut.

Kniv

Knivens eggar behöver inte vara rakbladsvassa, men då de är mycket slitna ska de bytas ut. Använd endast originalreservdelar.

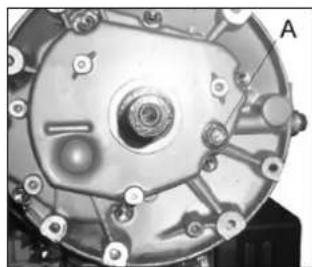

Oljebyte

Byt ut motoroljan en gång varje år eller med 25 timmars intervall. Oljan tappas ur via avtappningspluggen (A) i figuren nedan och fylls på via oljestickans hål.

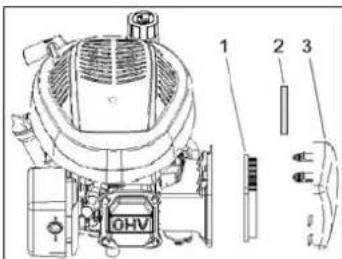

Rengör luftfiltret en gång varje år eller med 25 timmars intervall.

1. Pappersfilter
2. Skumgummifilter
3. Kåpa

Förvaring

• Maskinen ska förvaras på en torr och sval plats.
• Innan maskinen ställs undan för förvaring ska bensinen tappas ur och motorn köras så att bensinen i förgasaren förbrukas.
• Byt motoroljan innan maskinen ställs upp för förvaring.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon: [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats t.ex. kommunens återvinningsstation.

SIKKERHETSANVISNINGER

- Du må aldri løpe, men gå, när du klipper plenen.

- Klipp tvers over en helling, aldri opp eller ned, med plenklippere som har hjul.

- Vær svært forsiktig när du skifter retning i en helling.

Kjørehendel (kun selvgående maskiner)

Bremsehåndtak

Håndtak

Gressklipperen er ikke ment for yrkesmessig bruk, men kun for privat bruk.

MONTERING

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats t.ex. kommunens återvinningsstation.

CE

Measured sound power level on an equipment representative for this type: Uppmätt ljudeffektnivå på en utrustning som är representativ för denna typ: Målt lydeffektnivå for utstyr som er representativt for vedkommende type: zmierzony poziom mocy akustycznej urządzenia reprezentatywnego dla danego typu:	Guaranteed sound power level: Garanterad ljudeffektnivå: Garantert lydeffektnivå: Gwarantowana moc akustyczna:	Conformity assessment procedure according to 2000/14/EC: Förfarande för bedömning av överensstämmelse enligt 2000/14/EC: Framgangsmåter for samsvarsvurdering iht. 2000/14/EC: Procedura oceny zgodności na podstawie dyrektywy 2000/14/WE:
94 dB(A)	96 dB(A)	Annex VI / Bilaga VI Vedlegg VI / Załącznik VI

Where applicable, name and address of the notified body involved: Där tillämpbart, namn och adress hos involverat kontrollorgan: Når det kreves, navn og adresse til det aktuelle meldte organet: Jeśli ma zastosowanie - nazwa i adres organu kontrolnego:
