Merke	Meec Tools
Modell	721-053
Produkttype	Gressklipper med gressoppsamler
Motorkraft	2,6 kW (139 cc)
Motorhastighet	3000 o/min
Klippbredde	500 mm
Klippehøydejustering	7 posisjoner
Gressoppsamlingsvolum	50 L
Lydtrykknivå (LpA)	85 dB(A), K=0 dB
Garantert lydeffektnivå (LwA)	96 dB(A), K=0 dB
Vibrasjonsnivå	5,1 m/s², K=1,5 m/s²
Drivstofftype	Bensin (95 oktan eller grønn bensin)
Oljetype	SAE 30 (4-takts motor)
Oljeskiftintervall	Årlig eller etter 25 driftstimer
Rengjøringsintervall for luftfilter	Årlig eller etter 25 driftstimer
Knivbytte	Når den er sløv eller skadet; bruk originale deler
Drivtype	Manuell skyving (noen modeller med drivspak)
Sikkerhetsfunksjoner	Bremsespak, knivbrems, frakobling av tennpluggledning
Inkluderte tilbehør	Gressoppsamlingspose
Bruk	Klipping av privat hage
Vekt	Ca. 30 kg (estimert)

Ofte stilte spørsmål - 721-053 Meec Tools

Hvordan monterer jeg gressklipperen?

Løft håndtaket til det låser seg. Fjern transportemballasje og løft det øvre håndtaket til en komfortabel posisjon, lås med knotten. Fjern emballasje fra kontrollene, fyll deretter med olje og bensin.

Hvordan starter jeg motoren?

Sjekk oljenivå og bensin. Hvis kald, trykk på primeren 3 ganger. Trekk inn bremsespaken, grip starthendelen, trekk lett til inngrep, trekk deretter raskt og bestemt. Ikke trekk helt ut.

Hvordan stopper jeg klipperen?

Slipp håndtaket på styret. Motoren vil stoppe. Advarsel: Kniven fortsetter å rotere en stund etter utløsning.

Hvor ofte bør jeg skifte olje?

Skift olje en gang i året eller etter 25 driftstimer. Bruk SAE 30 olje til 4-takts motorer. Tapp ut via oljetappeplugg (A) og fyll på via peilehullet.

Hvordan rengjør eller bytter jeg luftfilteret?

Rengjør luftfilteret årlig eller etter 25 timer. Det består av et papirfilter og et skumgummifilter. Fjern dekselet og rengjør eller bytt filtrene etter behov.

Hvordan vedlikeholder jeg kniven?

Kontroller at kniven er skarp, ikke skadet, og riktig strammet. Bytt hvis den er sløv eller ubalansert. Bruk kun originale reservedeler.

Hvilket drivstoff bør jeg bruke?

Bruk 95 oktan bensin eller grønn bensin. Ikke bland med olje. Oppbevar aldri bensin i mer enn én måned.

Hvordan bør jeg oppbevare klipperen?

Oppbevares på et kjølig, tørt sted. Tøm bensinen og la motoren gå tørr. Skift olje før langtidsoppbevaring.

Hvilke sikkerhetstiltak bør jeg ta?

Les bruksanvisningen. Bruk tunge sko og lange bukser. Hold barn og kjæledyr unna. Klipp aldri i trange rom. Fjern alltid tennpluggledningen før vedlikehold.

Hva er klippebredden og høydejusteringen?

Klippebredden er 500 mm. Høyden kan justeres til 7 forskjellige posisjoner via høydejusteringen.

BRUKSANVISNING 721-053 Meec Tools

Les bruksanvisningen nøye før bruk!

• Les denne bruksanvisningen nøye før du tar gresstrimmeren i bruk.
• Gresstrimmeren må kun brukes av voksne personer med normal fornuft.
• Gresstrimmeren må ikke senkes ned i væske.
• Gresstrimmeren må ikke brukes i rom hvor det oppbevares brannfarlige væsker eller der brannfarlige damper/gasser kan forekomme.
• Gresstrimmeren skal oppbevares tört när den ikke er i bruk.
• Les instruksjonene nøye. Lær deg alle funksjoner og riktig bruk av gresstrimmeren.
• Denne gresstrimmeren er kun ment for trimming av gress. All annen bruk er forbudt på grunn av risikoen for personlige skader.
• La aldri barn eller personer som ikke kjenner til disse forskriftene, bruke gresstrimmeren. Lokale forskrifter kan ha restriksjoner hva angår brukerens alder.
• Klipp aldri hvis det er andre personer, og da spesielt barn, eller dyr i nærheten.
  • Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.
• Bruk ikke gresstrimmeren hvis du er påvirket av alkohol, narkotika eller medisiner. Trimmeren må heller ikke bruks hvis du er trøtt eller syk.
• Bruk kraftige sko og langbukser ved klipping. Bruk ikke trimmeren barføtt eller i sandaler.
• Bruk alltid hørselvern.
• Kontrollera noga det område som ska klippas och ta bort alla stenar, pinnar, ståltråd och andra föremål.
• Skift ut defekte lyddempere.
• Före användandet, kontrollera alltid att knivar och fastsättningsanordningar ej är slitna eller skadade. Ersätt utslitna eller skadade delar i satser så att balanseringen bibehålls.

ADVARSEL! Bensin er svært brannfarlig.

• Oppbevar drivstoffet i en beholder som er beregnet til dette formålet.
• Bensin må kun fylles utendørs. Røyking er strengt forbudt under påfyllingen.
• Fyll drivstoff før motoren startes. Ta aldri av tanklokket eller fyll på bensin när motoren er i gang eller fremdeles er varm.
• Hvis du skulle søle bensin, må du ikke forsøke å starte motoren uten å flytte gresstrimmeren fra stedet det ble sølt. Unngå all form for gnistdannelse til bensinen har fordunstet.
• Glem ikke å skru på lokket til bensintanken og bensinkannen etter påfylling.

- Kjør ikke motoren i små rom der farlige kulloksidgasser kan samle seg opp.

- Plenen må kun klippes i dagslys eller under gode lysforhold.

- Unngå helst å klippe i vätt gress.

- Sørg for god balanse i hellinger.

- Vær svært forsiktig når du rygger eller når du trekker plenklipperen mot deg.

- Stopp motoren hvis plenklipperen må vippes ved transport på andre flater enn gress, og när plenklipperen transporteres til og fra klippestedet.

- Kjør aldri maskinen med defekte vern eller uten at sikkerhetsanordningene er på plass.

- Start motoren forsiktig iht. instruksjonene. Hold føttene unna knivene.

- Hold hender og føtter borte fra den roterende kniven og andre roterende deler. Hvis plenklipperen har utkasteråpning, må du aldri stikke hånden inn i denne.

- Hvis maskinen er utstyrt med gressutkast, må dette alltid holdes rent for grener o.l.

- Hold hender og føtter borte fra roterende deler.

- Reduser gasspådraget når motoren skal stoppes, og hvis motoren er utstyrt med bensinkran, skal denne stenges når klippingen er avsluttet.

- Stopp motoren og løsne tennpluggkabelen:

• Når du går fra trimmeren.
• Når du skal fjerne pinner og rusk.
• Når du skal kontrollere, rengjøre eller utføre service på maskinen.
• Når du skal kontrollere maskinen hvis den begynner å vibrere unormalt mye. (Kontroller umiddelbart)
• Før du fyller på mer bensin.

• Kontroller at alle mutrer og skruer sitter som de skal slik at gresstrimmeren er i sikker stand.
- Oppbevar aldri maskinen med bensin på tanken i bygninger der dampene kan komme i kontakt med åpen ild eller gnister.
- La motoren kjøle seg ned før trimmeren settes til oppbevaring.
- For å redusere brannfaren bør du holde motor, lyddempere og bensintanken rene for gress, løv og overflødig olje.
- Skift ut slitte eller skadete deler.
- Hvis bensintanken skal tømmes, må dette gjøres utendørs.
- Oppbevar gressklipperen utilgjengelig for barn.
- For å beskytte miljøet anbefaler vi at du tar spesielt hensyn til følgende punkter:
- Bruk alltid miljøbensin.
- Bruk alltid en trakt eller og/eller bensindunk med overfyllingsvern for å unngå søl ved påfylling.
• Fyll ikke bensintanken helt opp.
- Fyll ikke på for mye motor- og/eller girolje (se bruksanvisning for riktig mengde).
- Samle opp all olje ved oljeskift. Søl ikke. Lever oljen til en miljøstasjon.
- Skift ut lyddemperen hvis den er defekt. Bruk alltid originale reservedeler ved reparasjon.
- La alltid en fagmann justere forgasseren ved behov.
• Rengjør luftfilteret iht. instruksjonene.
- Når maskinen etter mange år skal avhendes, må den leveres inn til gjenvinning.

ADVARSELSYMBOLER

Nedenfor finner du advarselsymbolene som er på maskinen og hva de betyr.

Symbol Betydning
	Generell adversel. Fare for person og eiendom.Les bruksanvisningen før du tar i bruk plenklipperen.
	Fare for gjenstander som kastes ut.Bruk verneutstyr, vernebriller.
	Andre personer og dyr må aldri befinne seg i nærheten av klippeområdet.Vær ekstra forsiktig ved hellinger. Pass på forover og bakover.Bladet roterer en stund etter at du har stoppet plenklipperen. Fare for personskader. Ingen kroppsdeler må komme i kontakt med det roterende bladet.
	Ta alltid tennpluggkabelen fra tennpluggen før du utfører reparasjoner eller service.
	Gressklipperen skal ikke brukes hvis ikke hele gressoppsamleren er festet.Fare!Hold hender og føtter unna.

TEKNISKE DATA

Effekt	2,6		kW
Turtall	3000		o/min
Klippebredde	500	mm
Høydejustering	7	st
Gressoppsamler, vol. 50 l
Lydeffektsnivå, LwA 85dB(A), K= 0 dB
Målt lydeffektsnivå, LwA 94dB(A), K= 0 dB
Garantert lydeffektsnivå, LwA 96dB(A), K= 0 dB
Vibrasjonsnivå 5,1m/s2, K= 1,5 m/s2

Bruk alltid hørselsvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

ADVARSEL! Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden när verktøyet er avslått, og när det kjøres på tomgang, utover igangsettingstiden).

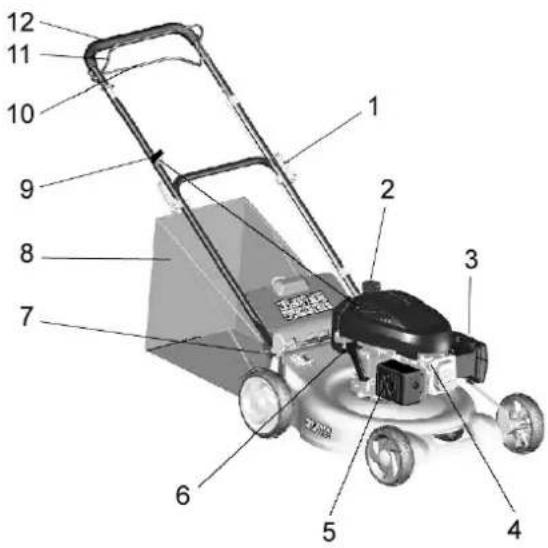

BESKRIVNING

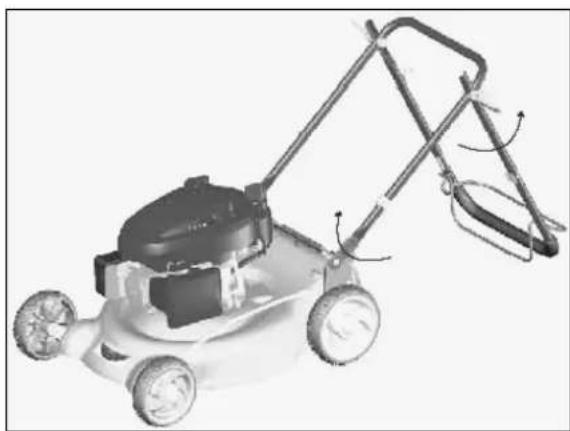

1. Løft opp håndtakene til det nedre håndtaket läses i arbeidsposisjonen.
2. Ta vekk transportemballasjen, og løft det øvre håndtaket til passende arbeidshøyde, og skru det fast.

1. Fjern transportemballasjen fra betjeningselementene.
2. Fyll på olje og bensin.

BRUK

Olje

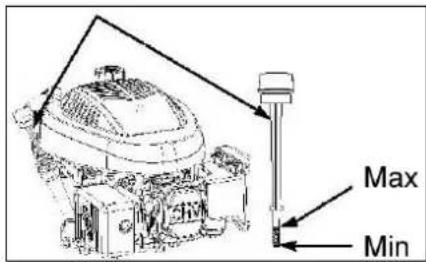

Før du starter motoren, må du sjekke oljenivået og fylle etter ved behov. Bruk SAE 30-olje for 4-taktsmotorer. Oljenivået skal også sjekkes og evt. justeres før hver start. Oljenivået skal være mellom Max- og Min-strekene, slik det er vist i figuren nedenfor.

Bensin

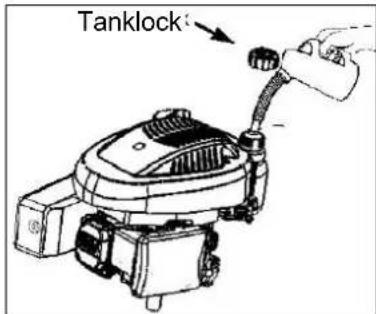

Advarsel! Bensin er brannfarlig, og dunstene er giftige. Se sikkerhetsforskriftene. Bruk 95 oktan bensin eller miljøbensin. Bensinen skal ikke blandes med olje. Bensinen må aldri oppbevares i mer enn én måned, verken i beholder eller i klipperen.

Start

1. Kontroller at det er olje og bensin i motoren.

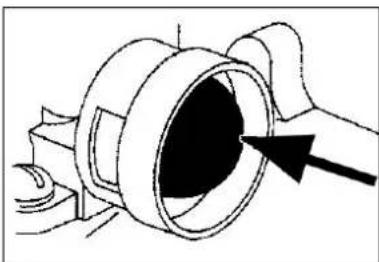

2. Hvis motoren er kald og utstyrt med gummibelg, trykker du inn gummibelgen 3 ganger.
3. Hvis motoren skal startes etter å ha gått tom for bensin, trykker du inn gummibelgen 3 ganger.
4. Hvis motoren er varm, skal ikke gummibelgen trykkes inn.

1. Trekk inn håndtaket øverst på styret for å frigjøre bremsen.
2. Ta et godt tak i starthåndtaket. Dra ut litt slik at startapparatet griper tak.
3. Dra raskt og kraftig i starthåndtaket slik at motoren starter. Obs! Dra ikke snoren helt ut. Da kan snoren hoppe av.

Stopp

Stopp motoren ved å slippe håndtaket øverst på styret.

Advarsel! Knivene fortsetter å rotere etter at du har sluppet håndtaket. Livsfare.

VEDLIKEHOLD

Før du utfører vedlikehold på maskinen skal den være kald, og tennpluggkabelen skal være koplet fra tennpluggen.

Kontroller følgende før bruk:

Knivens egger trenger ikke være sylskarpe, men skal skiftes ut hvis de er svært slitte. Bruk kun originale reservedeler.

Oljeskift

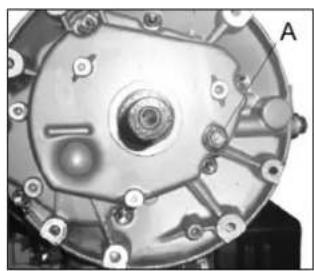

Skift motorolje én gang i året, eller med 25 timers intervall. Oljen tappes ut via oljedreneringspluggen (A) i figuren nedenfor, og fylles via oljens peilepinnehull.

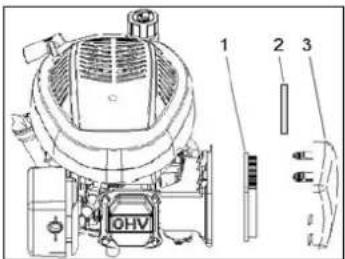

Rengjør luftfilteret én gang i året, eller med 25 timers intervall.

• Gressklipperen skal oppbevares på et tørt og kjølig sted.
• Før du setter gressklipperen til oppbevaring, må du tappe den for bensin og kjøre motoren slik at bensinen i forgasseren brukes opp.
• Skift motorolje før du setter gressklipperen til oppbevaring.

Jula Norge AS, Solheimsveien 6-8, 1471 L∅RENSKOG

www.jula.no

Verne om miljøet!

Må ikke kastes sammen med husholdningsavfallet! Dette produktet inneholder elektriske eller elektroniske komponenter som skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstasjon.
