721-258 - Gräsklippare Meec Tools - Gratis bruksanvisning och manual

Produkttyp	Gräsklippare
Varumärke	Meec Tools
Modell	721-258
Arbetsbredd	460 mm
Drivtyp	Automatisk
Klipphöjdsområde	25-75 mm
Klipphöjdsjustering	Central
Antal växlar	1
Gräsuppsamlarens volym	55 L
Max bladhastighet	2800 rpm
Ljudnivå (LwA)	96 dB(A)
Motoroljekapacitet	0,6 L
Bladskruvens vridmoment	37 Nm
Bränsletyp	Bensin
Montering krävs	Ja
Gräsuppsamlare ingår	Ja
Handtagstyp	Vikbar
Säkerhetsfunktioner	Motorkontrollspak, Deflektor
Rekommenderad användning	Endast gräsklippning

Vanliga frågor - 721-258 Meec Tools

Vilken typ av olja ska jag använda och hur mycket?

Använd motorolja (SAE 30 eller motsvarande). Fyll med 0,6 L före första användning och kontrollera regelbundet.

Hur startar jag gräsklipparen?

Tryck på bränslepumpens knopp 4 gånger, ställ gasreglaget på START, tryck på motorkontrollspaken och dra i startsnöret långsamt tills det tar, dra sedan snabbt.

Hur justerar jag klipphöjden?

Stoppa motorn och koppla bort tändstiftet. Använd centraljusteringsspaken för att ställa in höjden mellan 25-75 mm.

Hur monterar jag gräsuppsamlaren?

Sätt in metallramen i gräsuppsamlaren, fäst sedan uppsamlaren på klipparen genom att lyfta deflektorn och haka fast den.

Vilka säkerhetsåtgärder ska jag vidta?

Använd alltid kraftiga skor och långa byxor. Håll barn och husdjur borta. Använd aldrig utan deflektor eller gräsuppsamlare. Stoppa motorn före justeringar.

Hur ofta ska jag vässa bladet?

Vässa bladet varje 25 arbetstimmar. Kontrollera balansen efter vässning genom att föra in en skruvmejsel i mitthålet; bladet ska hänga horisontellt.

Hur underhåller jag gräsklipparen?

Kontrollera regelbundet oljenivån, rengör gräs från undersidan av klippdäcket, smörj hjulaxlarna med fett och dra åt alla skruvar. Koppla bort tändstiftet före underhåll.

Vilken typ av bränsle ska jag använda?

Använd bensin. Förvara i godkända behållare. Tank utomhus med motorn avstängd och avkyld.

Hur förvarar jag klipparen?

Förvara aldrig med bränsle i tanken nära värmekällor. Låt motorn svalna. Rengör motorn och ljuddämparens område. Förvara på en torr plats.

Vad ska jag göra om klipparen träffar ett föremål?

Stoppa omedelbart motorn. Kontrollera om det finns skador. Om bladet är blockerat eller skadat, låt det repareras av en auktoriserad serviceverkstad.

BRUKSANVISNING 721-258 Meec Tools

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

ALLMÄNT

• Apparaten är endast avsedd för gräsklippning. Använd apparaten endast i enlighet med dessa anvisningar. Annan användning medför risk för allvarlig personskada och/eller egendomsskada.
• Låt aldrig barn, personer med funktionsnedsättning eller personer som inte känner till apparaten eller har tagit del av dessa anvisningar använda den.
• Användaren är ansvarig för eventuella olyckor eller risker för andra personer eller för egendom. Håll andra personer, i synnerhet barn, och husdjur på behörigt avständ från arbetsområdet.
• Inspektera noga det område där apparaten ska användas och avlägsna stenar, trådar, ben och andra främmande föremål. Föremål som slungas iväg kan orsaka allvarlig personskada.

ANVÄNDNING

• Kontrollera regelbundet att alla skruvförband är korrekt åtdragna.
• Kontrollera före varje användning att gräsuppsamlare, kanal för sidoutkast eller mulchingtillsats är monterad.
• Kontrollera före varje användning att kniv och knivskruv är korrekt åtdragna. Kontrollera regelbundet att kniven är skarp och skärp den vid behov. Kontrollera knivens balans efter skärpning. Byt ut kniven om den är skadad.
• Använd alltid stadiga skor och långbyxor vid användning av apparaten.
• Starta aldrig motorn inomhus eller i slutet utrymme. Avgaserna från motorn innehåller kolmonoxid, en luktlös och livsfarlig gas – risk för allvarlig personskada och/eller dödsfall.
• Använd apparaten endast i dagsljus eller i god artificiell belysning.
• Använd inte apparaten när det regnar eller i vått gräs.
• Var mycket försiktig när du ändrar riktning och i sluttningar. Klipp tvärs över sluttningar, aldrig uppåt och nedåt.
• Lämna inte apparaten utan uppsikt när motorn är igång. Luta, lyft eller bär aldrig apparaten medan motorn är igång.
• Lyft eller luta aldrig apparaten när motorn startas. För aldrig in händer eller fötter under klippdäcket eller i utkastöppningen när motorn är igång.
• Motorns märkvarvtal är inställt från fabrik och får inte ändras.
• Koppla ur eventuell drivning före start.
• Lyft eller bär aldrig apparaten medan motorn är igång.

• Stäng av motorn och lossa tändkabeln från tändstiftet i nedanstående situationer.

• Före ingrepp under klippdäcket eller i utkastöppningen.
  – Före kontroll, underhåll och/eller reparation.
  – Innan apparaten lutas, lyfts eller bärs.

– Innan apparaten lämnas utan uppsikt.
– Före inställning av klipphöjd.
– Innan gräsuppsamlaren demonteras.
- Stäng omedelbart av motorn om du kör på något. Kontrollera att apparaten inte är skadad innan den startas igen. Kontakta behörig servicerepresentant för eventuell reparation.

WARNING! Kniven fortsätter att röra sig några sekunder efter att motorn stängts av.

• Stäng omedelbart av apparaten vid onormalt ljud eller onormala vibrationer. Låt kontrollera och reparera apparaten innan du använder den igen.
• Kontrollera före varje användning att alla skruvförband är åtdragna och att skydden är korrekt monterade.

VARNING! Bensin är starkt antändligt och kan under vissa omständigheter vara explosivt – risk för brännskada vid bränslepåfyllning.

• Förvara bensin endast i godkänd behållare.
• Använd tratt eller liknande vid hantering av bränsle. Arbeta utomhus, på säkert avständ från eventuella antändningskällor. Rök inte. Använd inte mobiltelefon.
  – Fyll alltid på bränsle och motorolja före första användning. Ta aldrig av tanklocket och fyll aldrig på bränsle när motorn är igång. Låt motorn svalna före bränslepåfyllning.
• Undvik att spilla bränsle vid påfyllning. Torka omedelbart upp utspillt bränsle. Flytta bort apparaten från bränslespillet före start.
  – Sätt tillbaka och dra åt tanklocket korrekt efter bränslepåfyllning. Sätt tillbaka och dra åt locket på bensindunken.

Luftfilter

VIKTIGT! Läs dessa anvisningar noga före montering och användning.

SYMBOL FÖRKLARING
	VIKTIGT! Läs bruksanvisningen före användning.
	VIKTIGT! Håll kringstående personer, speciellt barn, på behörigt avständ från arbetsområdet.
	VIKTIGT! Håll händer och fötter borta från rörliga delar – risk för allvarlig personskada och/eller dödsfall.
	VIKTIGT! Apparaten får endast användas utomhus och i väl ventilerade utrymmen.
	VIKTIGT! Heta ytor – risk för brännskada.
	VIKTIGT! Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt före rengöring, underhåll eller andra ingrepp.
	VIKTIGT! Fyll aldrig på bränsle när motorn är igång.

UNDERHÅLL OCH FÖRVARING

VARNING! Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt före rengöring, underhåll och/eller reparation.

• Kontrollera regelbundet att alla skruvförband är korrekt åtdragna.
• Förvara aldrig apparaten med bränsle i tanken i utrymmen med antändningskällor som varmvattenberedare, värmare, torkanordningar etc. Låt motorn svalna före förvaring.
• Rengör motorn och området runt ljuddämparen samt bränsletanken. Avlägsna gräsrester och fett.
• Kontrollera regelbundet deflektorn och gräsuppsamlaren med avseende på slitage och skador.
• Använd skyddshandskar vid hantering av knivar. Använd endast korrekt balanserad kniv.

TEKNISKA DATA

Max. arbetsbredd (mm) 460
Drivning	Självgående
Klipphöjd (mm) 25–75 mm
Antal växlar 1
Inställning av klipphöjd Centralt
Gräsuppsamlarens volym 551
Max. knivvarvtal (varv/min) 2800
Ljudeffektsnivå, LwA 96
Ljudtrycksnivå, LpA
Max vibration

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

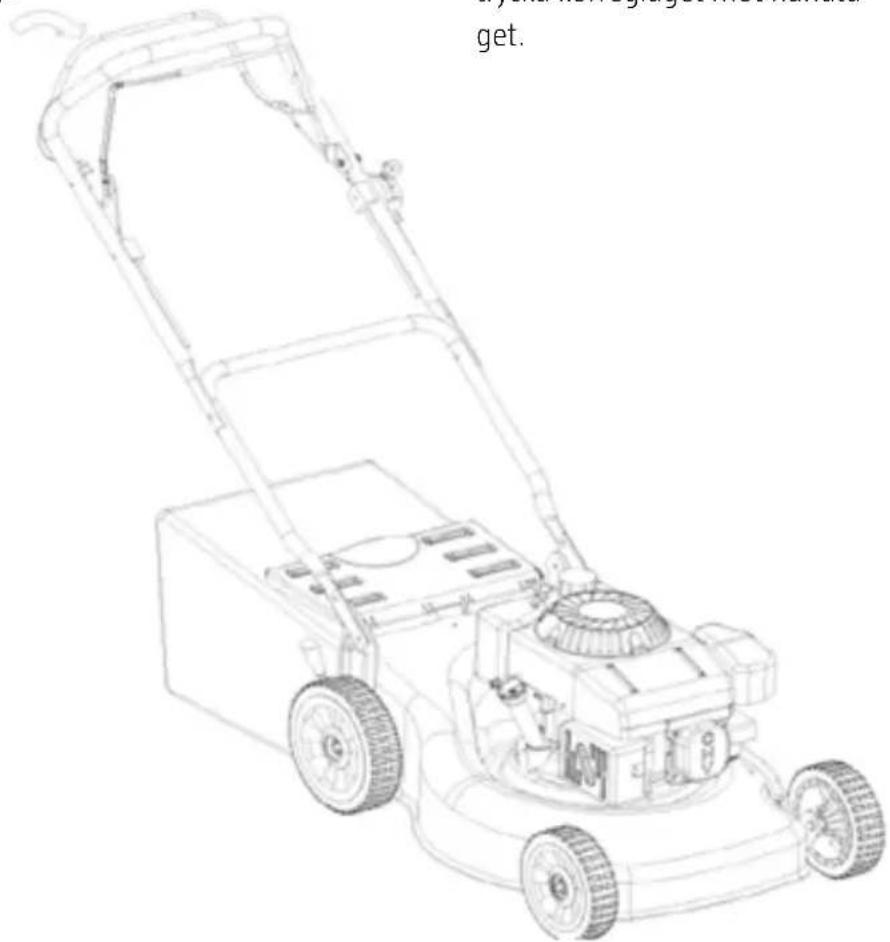

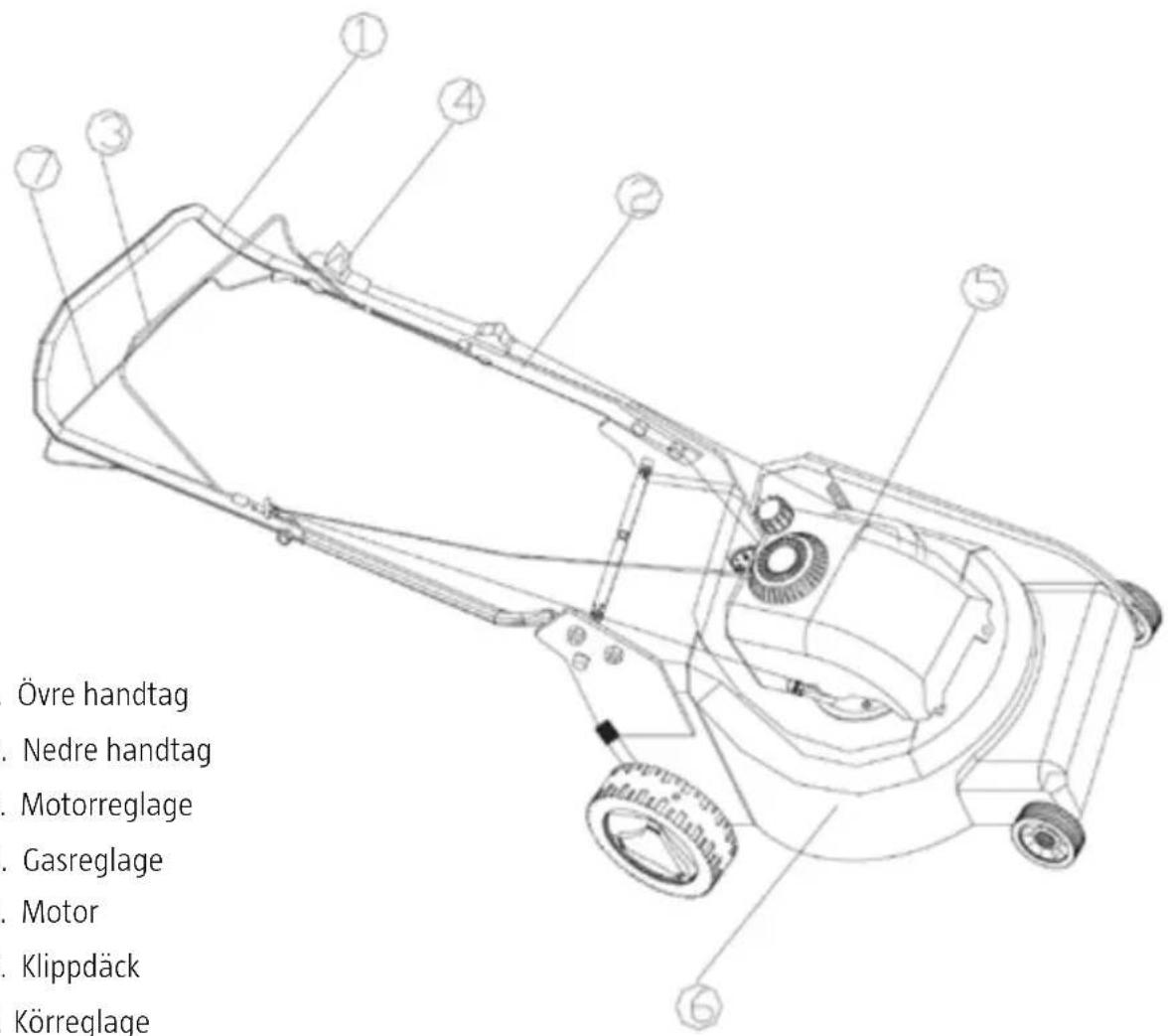

BESKRIVNING

MONTERING

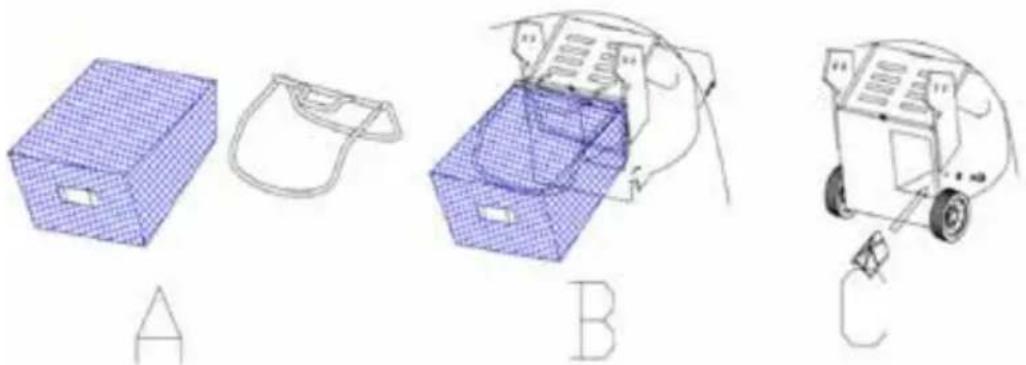

MONTERING AV GRÄSUPPSAMLARE

1. För in metallramen i gräsuppsamlaren (fig. A).
2. Fäst gräsuppsamlaren på metallramen (fig. A).
3. Dra upp deflektorn och sätt dit gräsuppsamlaren (fig. B).

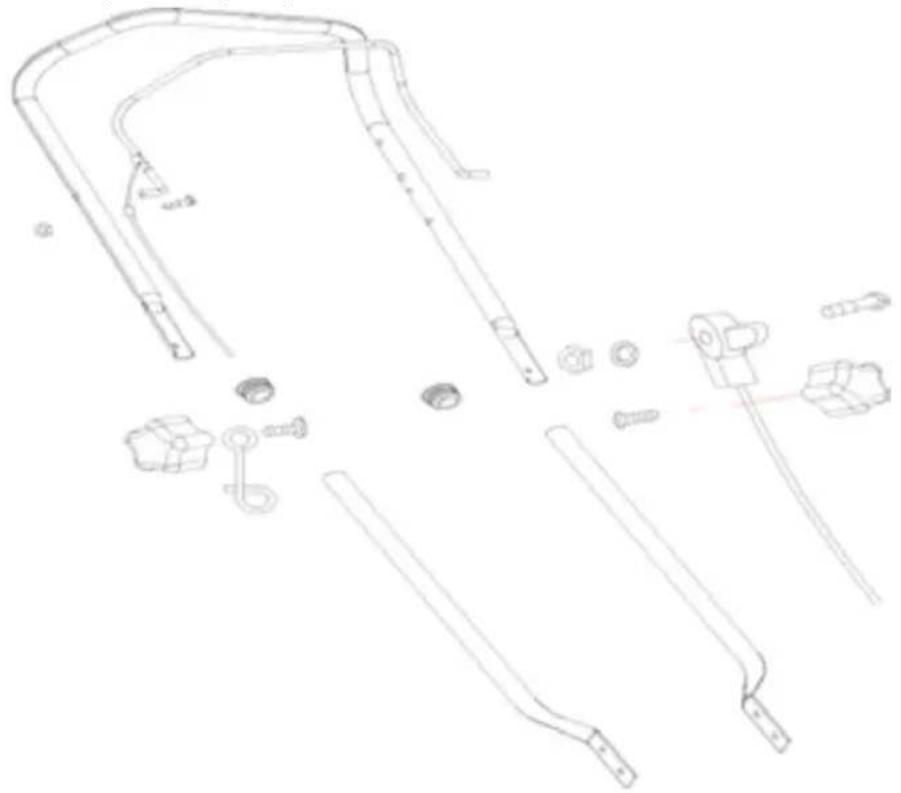

1. Fäll ut handtaget och skruva samman delarna med två skruvar med plastmuttrar.
2. Häng upp startsnörets handtag på handtagets högra sida och säkra startsnöret med plasthyl-san.
3. Dra startsnöret genom styrningen.

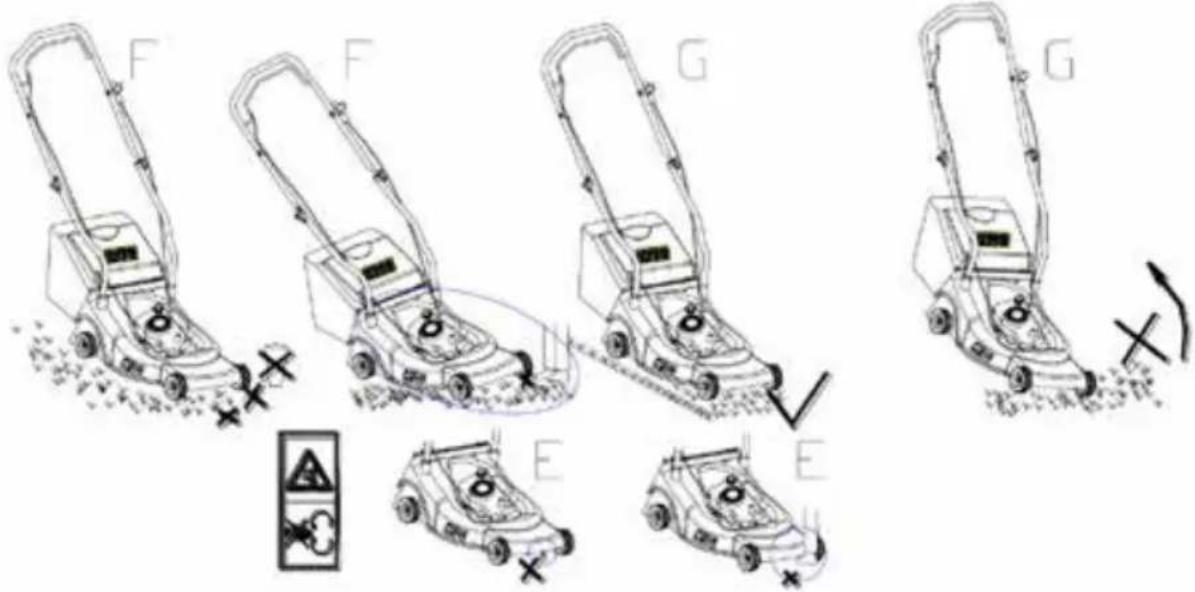

• Använd inte apparaten om inte deflektor eller gräsuppsamlare är monterad.
• Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt före inställning av klipphöjd.
• För aldrig in händer eller fötter under klippdäcket eller i utkastöppningen när motorn är igång (fig. E).
• Inspektera noga det område där apparaten ska användas och avlägsna stenar, trådar, ben och andra främmande föremål (fig. F).
• Håll andra personer, i synnerhet barn, och husdjur på behörigt avständ från arbetsområdet.
• Lyft eller luta aldrig apparaten när motorn startas (fig. G).

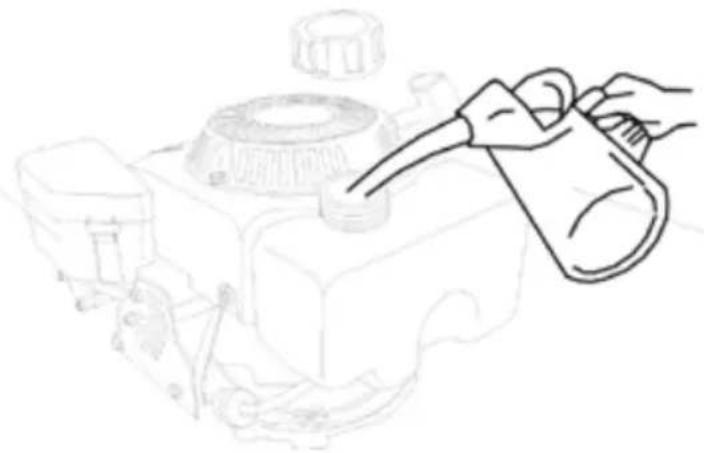

Motorn levereras utan olja. Fyll på 0,6 liter motorolja före första användning.

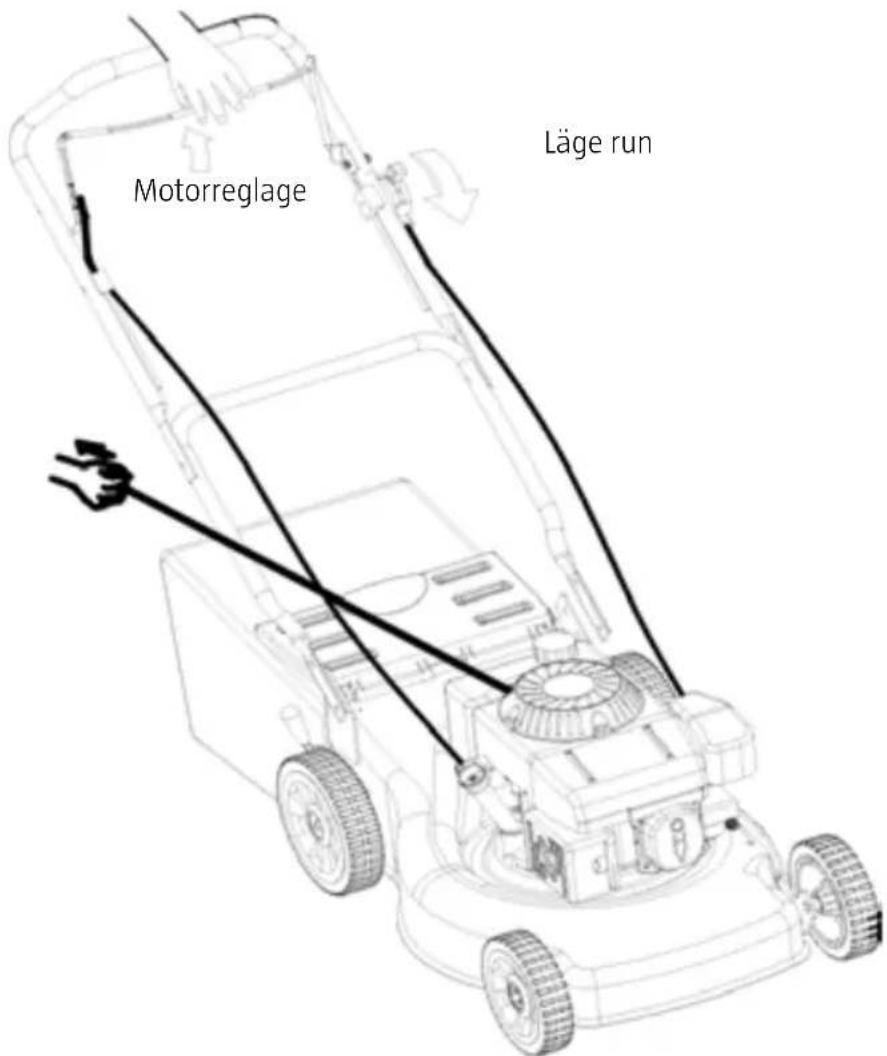

START AV MOTOR

1. Tryck 4 gånger på bränslepumpblåsan.
2. Sätt gasreglaget i läge START.
3. Tryck motorreglaget mot handtaget. För att starta motorn, dra långsamt i startsnöret tills det tar emot och dra sedan snabbt.
4. Sätt gasreglaget i läge RUN.

Kniven börjar rotera när motorn startas. Håll motorreglaget (3) tryckt mot handtaget under arbetet. Motorn stannar när motorreglaget släpps.

FÖR SJÄLVGÅENDE GRÄSKLIPPARE

Körreglage i körläge

Starta hjuldrivningen genom att trycka körreglaget mot handtaget.

DRIVNING

• Kontrollera drivsystemet regelbundet.
• Rengör och smörj regelbundet hjulaxlar och lager med fett.

UNDERHÅLL

VARNING! Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt före rengöring, underhåll och/eller reparation.

Stäng av motorn, lossa tändkabeln från tändstiftet och vänta tills alla rörliga delar har stannat helt före rengöring, underhåll och/eller reparation.

• Kontrollera regelbundet oljenivån och fyll på eller byt olja vid behov.
• Avlägsna regelbundet gräs från klippdäckets undersida.
• Smörj regelbundet hjulaxlar och lager med fett.
• Kontrollera regelbundet att kniven är skarp och korrekt balanserad.
• Kontrollera regelbundet att alla skruvförband är korrekt åtdragna. Trasiga eller bristfälliga skruvförband kan orsaka allvarlig personskada och/eller egendomsskada.
• Om du kör på något hårt föremål, stanna och kontrollera att knivarna inte är blockerade eller skadade. Eventuella reparationer ska utföras av kvalificerad personal eller behörig servicerepresentant.

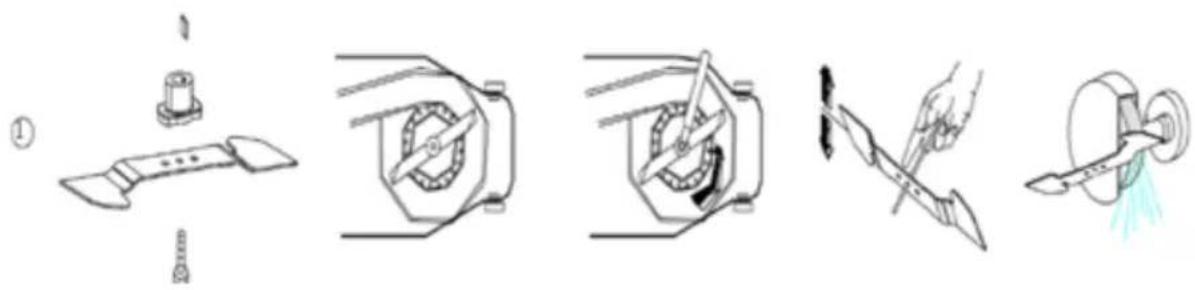

Kniven bör skärpas med cirka 25 drifttimmars intervall. Kontrollera knivens balans genom att sticka en skruvmejsel med rund klinga genom hålet i knivens mitt. Kniven ska hänga horisontellt utan att röra sig.

Om kniven inte är balanserad, fila bort metall på den sidan av kniven som sjunker nedåt.

OBS! Använd endast knivar som tillverkaren rekommenderar.

Demontera kniven genom att lossa knivskruven. Kontrollera knivfästet och byt ut eventuella slitna eller skadade delar.

Var noga med att montera kniven med eggen framåt i motorns rotationsriktning. Dra åt knivskruven till 37 Nm med momentnyckel.

VIKTIGT! Använd bara originalreservdelar. Användning av andra delar kan leda till allvarlig person-skada eller egendomsskada.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se.

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats t.ex. kommunens återvinnningsstation.

intygar att konstruktion och tillverkning av denna produkt

conforms to the following directives and standards / överensstämmer med följande direktiv och standarder:
