Produkttype	Gressklipper
Merke	Meec Tools
Modell	721-258
Arbeidsbredde	460 mm
Drivtype	Automatisk
Klippehøydeområde	25-75 mm
Klippehøydejustering	Sentral
Antall gir	1
Gressoppsamler volum	55 L
Maks bladhastighet	2800 rpm
Lydeffektnivå (LwA)	96 dB(A)
Motoroljekapasitet	0,6 L
Bladskruemoment	37 Nm
Drivstofftype	Bensin
Montering påkrevd	Ja
Gressoppsamler inkludert	Ja
Håndtakstype	Sammenleggbar
Sikkerhetsfunksjoner	Motorkontrollspak, deflektor
Anbefalt bruk	Kun gressklipping

Ofte stilte spørsmål - 721-258 Meec Tools

Hvilken type olje bør jeg bruke og hvor mye?

Bruk motorolje (SAE 30 eller tilsvarende). Fyll med 0,6 L før første gangs bruk og kontroller regelmessig.

Hvordan starter jeg gressklipperen?

Trykk på drivstoffpumpebulben 4 ganger, sett gasspaken til START, trykk inn motorkontrollspaken, og dra starttauet sakte til det tar tak, trekk så raskt.

Hvordan justerer jeg klippehøyden?

Stopp motoren og koble fra tennpluggen. Bruk sentraljusteringsspaken for å stille høyden mellom 25-75 mm.

Hvordan monterer jeg gressoppsamleren?

Sett metallrammen inn i gressoppsamleren, fest deretter oppsamleren til klipperen ved å løfte deflektoren og hekte den på.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid kraftige sko og lange bukser. Hold barn og kjæledyr unna. Bruk aldri uten deflektor eller gressoppsamler. Stopp motoren før justeringer.

Hvor ofte bør jeg slipe bladet?

Slip bladet hver 25 driftstimer. Kontroller balanse etter sliping ved å sette en skrutrekker gjennom midthullet; bladet skal henge horisontalt.

Hvordan vedlikeholder jeg gressklipperen?

Kontroller oljenivået regelmessig, rengjør gress fra undersiden av dekket, smør hjulaksler med fett, og stram alle skruer. Koble fra tennpluggen før vedlikehold.

Hvilken type drivstoff bør jeg bruke?

Bruk bensin. Oppbevar i godkjente beholdere. Fyll på utendørs med motoren av og avkjølt.

Hvordan oppbevarer jeg klipperen?

Oppbevar aldri med drivstoff i tanken nær varmekilder. La motoren kjøle seg ned. Rengjør motoren og lyddemperområdet. Oppbevar på et tørt sted.

Hva bør jeg gjøre hvis klipperen treffer en gjenstand?

Stopp motoren umiddelbart. Kontroller for skader. Hvis bladet er blokkert eller skadet, få det reparert av et autorisert servicesenter.

BRUKSANVISNING 721-258 Meec Tools

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig behov.

GENERELT

• Apparatet er kun beregnet på gressklipping. Apparatet må kun brukes i henhold til disse anvisningene. Feil bruk medfører fare for alvorlig personskade og/eller eiendomsskade.
• Ikke la barn, personer med nedsatt funksjonsevne eller personer som er ukjent med apparatet eller ikke har lest disse anvisningene, bruke det.
• Brukeren er ansvarlig for eventuelle ulykker eller risikoer for andre personer eller eiendom. Hold andre personer, særlig barn, og kjæledyr på trygg avstand fra arbeidsområdet.
• Kontroller nøye området der apparatet skal brukes, og fjern steiner, tråder, bein og andre fremmedlegemer. Gjenstander som slynges ut, kan forårsake alvorlig personskade.

BRUK

• Kontroller regelmessig at alle skrueforbindelser er godt strammet.
• Kontroller før hver gangs bruk at gressoppsamler, kanal til sideutkast eller bioklipper er montert.
• Kontroller alltid at kniv og knivskrue er korrekt strammet før bruk. Kontroller regelmessig at kniven er skarp, og slip den ved behov. Kontroller knivens balanse etter sliping. Bytt ut kniven hvis den er skadet.
• Bruk alltid stødige sko og langbukser når du skal klippe gresset.
• Start aldri motoren innendørs eller i et lukket rom. Avgassene fra motoren inneholder karbonmonoksid, en luktløs og livsfarlig gass – fare for alvorlig personskade og/eller dødsfall.
• Bruk kun apparatet i dagslys eller god kunstig belysning.
• Ikke bruk apparatet när det regner eller i vått gress.
• Vær svært forsiktig når du endrer retning og i skråninger. Klipp på tvers av skråninger, aldri oppover og nedover.
• Ikke forlat apparatet uten tilsyn når motoren er i gang. Apparatet må aldri vippes, løftes eller bæres mens motoren er i gang.
• Apparatet må aldri løftes eller vippes når motoren startes. Ikke stikk hender eller føtter under klipperdekselet eller i utkaståpningen når motoren er i gang.
• Motorens nominelle turtall er stilt inn fra fabrikken og skal ikke endres.
• Koble ut eventuelt drivverk før start.
• Apparatet må aldri løftes eller bæres mens motoren er i gang.

• Slå av motoren og løsne tenningskabelen fra tennpluggen i følgende situasjoner:

• Før inngrep under klipperdekselet eller i utkaståpningen.

• Før kontroll, vedlikehold og/eller reparasjon.

• Før apparatet vippes, løftes eller bæres.

• Før du går fra apparatet uten tilsyn.

• Før innstilling av klippehøyde.
• Før gressoppsamleren demonteres.
  – Slå umiddelbart av motoren hvis du kjører på noe. Kontroller at apparatet ikke er skadet før motoren startes igjen. Kontakt godkjent servicerepresentant for eventuell reparasjon.

ADVARSEL! Kniven fortsetter å bevege seg noen sekunder etter at motoren er slått av.

• Slå umiddelbart av apparatet ved unormale lyder eller vibrasjoner. Få apparatet kontrollert og reparert før du tar det i bruk igjen.
• Kontroller før hver gangs bruk at alle skrueforbindelser er skrudd til, og at beskyttelsesanordningene er riktig montert.

ADVARSEL! Bensin er lett antennelig og kan under visse omstendigheter være eksplosivt – fare for brannskader ved påfylling av drivstoff.

– Bensin skal kun oppbevares i godkjent beholder.
- Bruk trakt eller lignende når du håndterer drivstoff. Arbeid utendørs og på god avstand fra eventuelle antenningskilder. Ikke røyk. Ikke bruk mobiltelefon.
- Fyll alltid på drivstoff og motorolje før første gangs bruk. Ta aldri av tanklokket eller fyll på drivstoff når motoren er i gang. La motoren kjøle seg ned før du fyller på drivstoff.
- Unngå å søle når du fyller på drivstoff. Tørk umiddelbart opp eventuelt drivstoffsøl. Flytt apparatet bort fra drivstoffsølet før start.
- Sett tanklokket tilbake på plass og skru det fast etter du har fylt på drivstoff. Sett lokket på bensinkannen tilbake på plass og skru det fast.

Luftfilter

VIKTIG! Les disse anvisningene nøye før montering og bruk.

SYMBOL FORKLARING
	VIKTIG! Les bruksanvisningen før bruk.
	VIKTIG! Hold andre personer, spesielt barn, på trygg avstand fra arbeidsområdet.
	VIKTIG! Hold hender og føtter unna bevegelige deler – fare for alvorlig personskade og/eller dødsfall.
	VIKTIG! Apparatet må kun brukes utendørs og på godt ventilerte steder.
	VIKTIG! Varme overflater – fare for brannskade.
	VIKTIG! Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før rengjøring, vedlikehold eller andre inngrep.
	VIKTIG! Fyll aldri på drivstoff når motoren er i gang.

ADVARSEL! Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før rengjøring, vedlikehold og/eller reparasjon.

• Kontroller regelmessig at alle skrueforbindelser er godt strammet.
• Oppbevar aldri apparatet med drivstoff i tanken på steder med antenningskilder som varmtvannsbereder, ovn, tørkeutstyr osv. La motoren kjøle seg ned før oppbevaring.
• Rengjør motoren og området rundt lyddemperen samt drivstofftanken. Fjern gressrester og fett.
• Kontroller regelmessig deflektoren og gressoppsamleren for slitasje og skader.
• Bruk vernehansker ved håndtering av kniver. Bruk kun korrekt balansert kniv.

TEKNISKE DATA

Maks. arbeidsbredde (mm) 460

Drift	Selvdrevet
Klippehøyde (mm) 25–75 mm
Antall gir 1
Innstilling av klippehøyde Sentralt
Gressoppsamlerens volum 551
Maks. knivturtall (omdr./min) 2800
Lydeffektnivå, LwA 96
Lydtrykknivå, LpA
Maks. vibrasjon

Bruk alltid hørselvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre, og til å gi en foreløpig vurdering av eksponering.

ADVARSEL! Det faktiske vibrasjonsnivået ved bruk av el-verktøy kan avvike fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponeringen under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden när verktøyet er avslått, og när det kjøres på tomgang, utover igangsettingstiden).

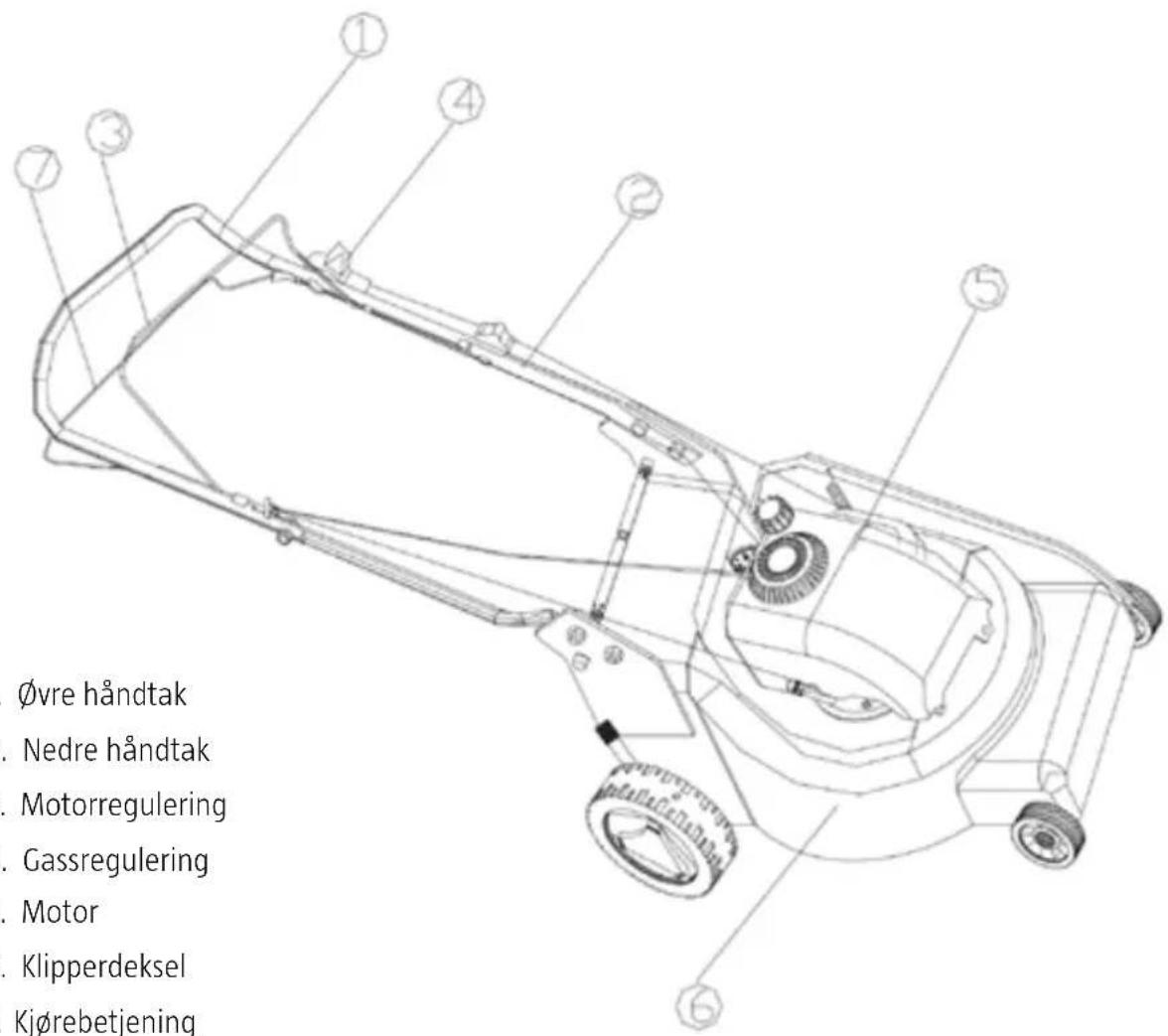

BESKRIVELSE

MONTERING

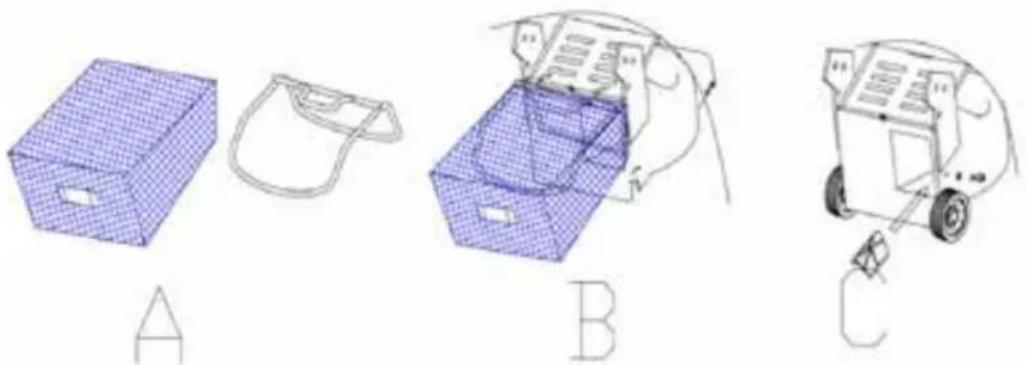

MONTERING AV GRESSOPPSAMLER

1. Før metallrammen inn i gressoppsamleren (fig. A).
2. Fest gressoppsamleren på metallrammen (fig. A).
3. Dra opp deflektoren og sett inn gressoppsamleren (fig. B).

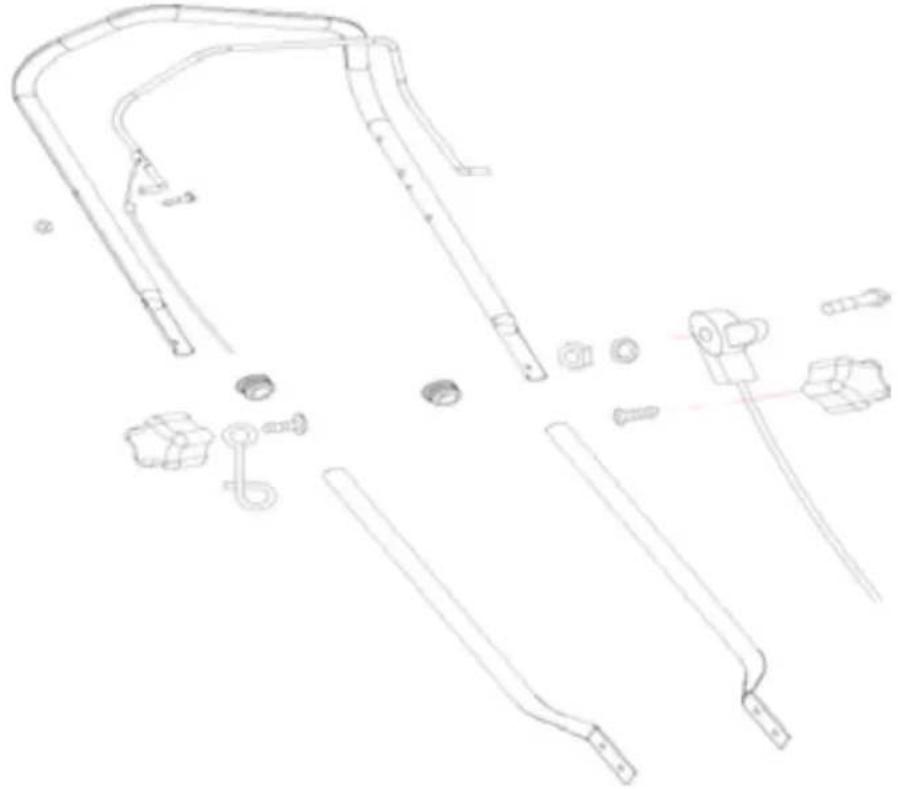

1. Fell ut håndtaket og skru sammen delene med to skruer med plastmuttere.

2. Heng opp håndtaket til startsnoren på høyre side og sikre startsnoren med plasthylsen.

3. Trekk startsnoren gjennom styringen.

• Apparatet må ikke brukes hvis ikke deflektor eller gressoppsamler er montert.
• Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før klippehøyden justeres.

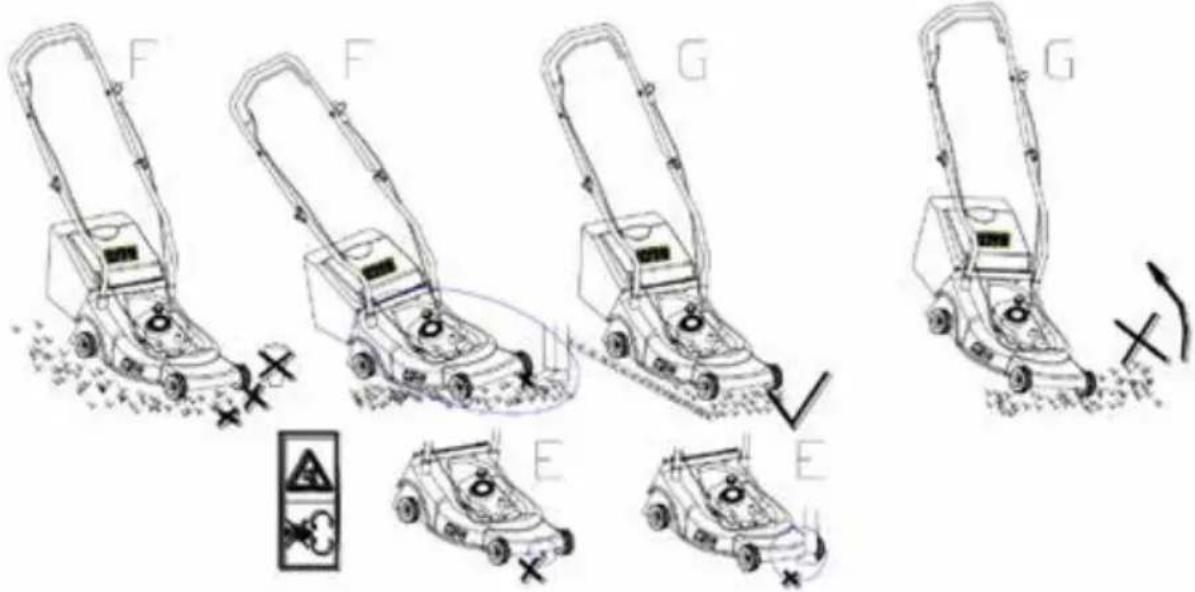

• Ikke stikk hender eller føtter under klipperdekselet eller i utkaståpningen när motoren er i gang (fig. E).
• Kontroller nøye området der apparatet skal brukes, og fjern steiner, tråder, bein og andre fremmedlegemer (fig. F).
• Hold andre personer, særlig barn, og kjæledyr på trygg avstand fra arbeidsområdet.
• Apparatet må aldri løftes eller vippes når motoren startes (fig. G).

Motoren leveres uten olje. Fyll på 0,6 liter motorolje før første gangs bruk.

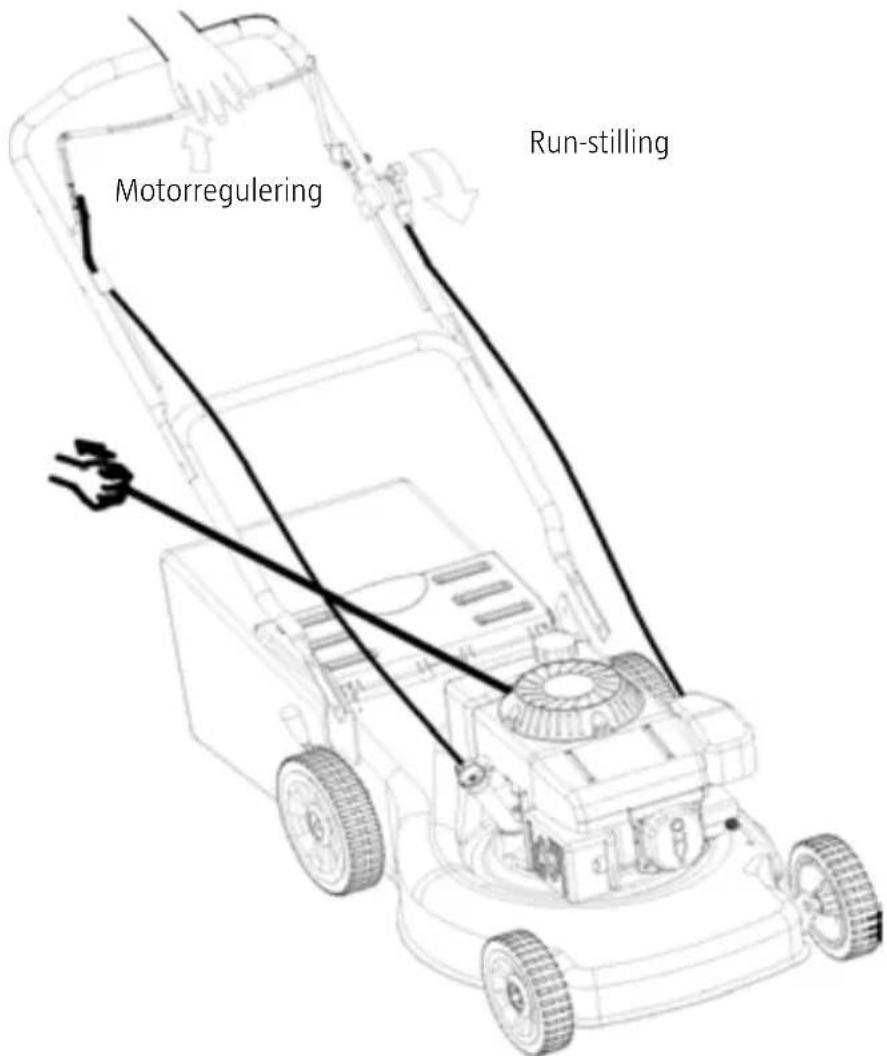

STARTE MOTOREN

1. Trykk 4 ganger på drivstoffprimeren.
2. Still gassreguleringen i START-stilling.
3. Trykk motorreguleringen mot håndtaket. Når du skal starte motoren, drar du forsiktig i startsnoren til du kjenner motstand, og deretter drar du raskt.
4. Still gassreguleringen i RUN-stilling.

Kniven begynner å rotere när motoren startes. Hold motorreguleringen (3) inn mot håndtaket under arbeidet. Motoren stanser när motorreguleringen slippes.

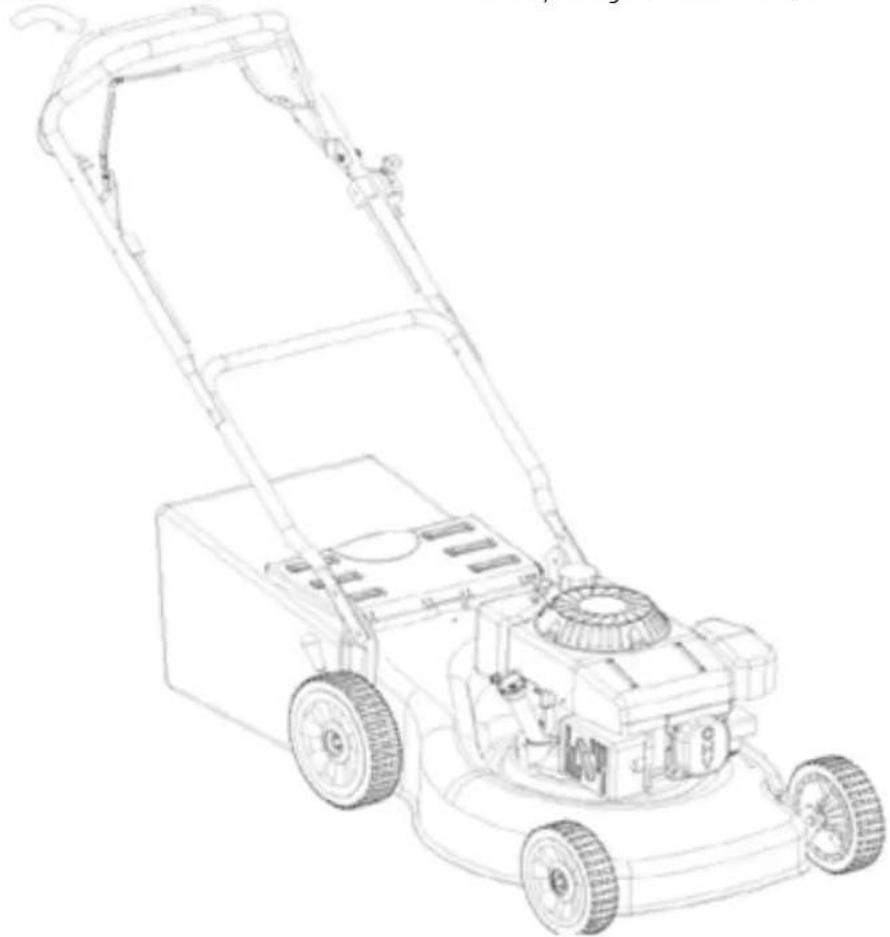

FOR SELVGÅENDE GRESSKLIPPER

Kjørebetjening i kjørestilling

Start hjuldriften ved å trykke kjø-rebetjeningen mot håndtaket.

• Kontroller drivsystemet regelmessig.
• Rengjør og smør hjulaksler og lager regelmessig med fett.

VEDLIKEHOLD

ADVARSEL! Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før rengjøring, vedlikehold og/eller reparasjon.

Slå av motoren, løsne tenningskabelen fra tennpluggen og vent til alle bevegelige deler har stoppet helt før rengjøring, vedlikehold og/eller reparasjon.

• Kontroller regelmessig oljenivået og fyll på eller skift olje ved behov.
• Fjern regelmessig gress fra undersiden av klipperdekselet.
• Smør regelmessig hjulaksler og lager med fett.
• Kontroller regelmessig at kniven er skarp og korrekt balansert.
• Kontroller regelmessig at alle skrueforbindelser er godt strammet. ∅delagte eller mangelfulle skrueforbindelser kan forårsake alvorlig personskade og/eller eiendomsskade.
• Hvis du kjører på en hard gjenstand, må du stanse og kontrollere at kniven ikke er blokkert eller skadet. Eventuelle reparasjoner skal utføres av kvalifisert personell eller en godkjent servicerepresentant.

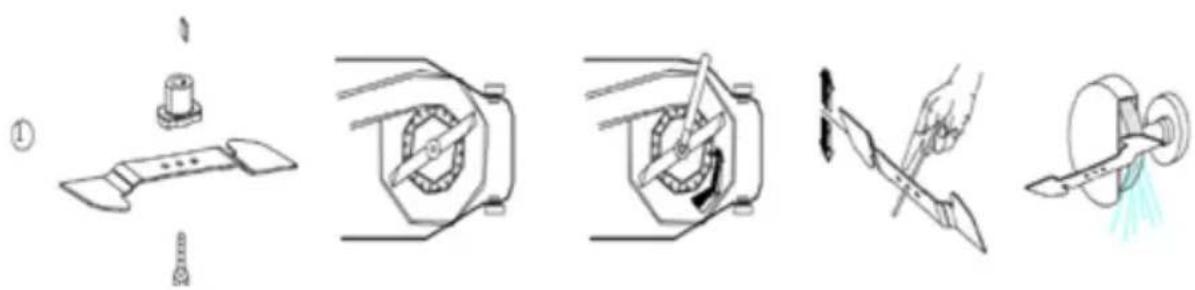

Kniven bør slipes med ca. 25 driftstimers intervall. Kontroller knivens balanse ved å stikke en skrutrekker med rundt blad gjennom hullet midt på kniven. Kniven skal henge horisontalt uten å bevege seg. Hvis kniven ikke er balansert, fil bort metall på den siden av kniven som synker ned.

OBS! Bruk kun kniver som er anbefalt av produsenten.

Demonter kniven ved å løsne knivskruen. Kontroller knivfestet og bytt ut eventuelle slitte eller skadede deler.

Vær nøye med å montere kniven med eggen vendt forover i motorens rotasjonsretning. Trekk til skruen til 37 Nm med momentnøkkel.

VIKTIG! Bruk bare originale reservedeler. Bruk av andre deler kan føre til alvorlig personskade eller eiendomsskade.
