721-258 - Kosiarka do trawy Meec Tools - Bezpłatna instrukcja obsługi

Typ produktu	Kosiarka do trawy
Marka	Meec Tools
Model	721-258
Szerokość robocza	460 mm
Typ napędu	Automatyczny
Zakres wysokości koszenia	25-75 mm
Regulacja wysokości koszenia	Centralna
Liczba biegów	1
Pojemność kosza na trawę	55 L
Maksymalna prędkość noża	2800 rpm
Poziom mocy akustycznej (LwA)	96 dB(A)
Pojemność oleju silnikowego	0.6 L
Moment dokręcania śruby noża	37 Nm
Rodzaj paliwa	Benzyna
Wymagany montaż	Tak
Kosz na trawę w zestawie	Tak
Typ uchwytu	Składany
Funkcje bezpieczeństwa	Dźwignia sterowania silnikiem, Deflektor
Zalecane zastosowanie	Tylko koszenie trawy

Często zadawane pytania - 721-258 Meec Tools

Jaki rodzaj oleju należy stosować i jaka ilość?

Używaj oleju silnikowego (SAE 30 lub odpowiednika). Napełnij 0,6 L przed pierwszym użyciem i regularnie sprawdzaj.

Jak uruchomić kosiarkę?

Naciśnij gruszkę paliwową 4 razy, ustaw przepustnicę na START, naciśnij dźwignię sterowania silnikiem i powoli pociągnij linkę rozrusznika, aż złapie, a następnie pociągnij szybko.

Jak regulować wysokość koszenia?

Zatrzymaj silnik i odłącz świecę zapłonową. Użyj centralnej dźwigni regulacji, aby ustawić wysokość między 25-75 mm.

Jak zamontować kosz na trawę?

Włóż metalową ramkę do kosza na trawę, a następnie przymocuj kosz do kosiarki, podnosząc deflektor i zaczepiając go.

Jakie środki ostrożności należy podjąć?

Zawsze noś wytrzymałe buty i długie spodnie. Trzymaj dzieci i zwierzęta z dala. Nigdy nie używaj bez deflektora lub kosza na trawę. Zatrzymaj silnik przed jakimikolwiek regulacjami.

Jak często należy ostrzyć nóż?

Ostrz nóż co 25 godzin pracy. Sprawdź wyważenie po ostrzeniu, wkładając śrubokręt przez otwór środkowy; nóż powinien wisieć poziomo.

Jak konserwować kosiarkę?

Regularnie sprawdzaj poziom oleju, usuwaj trawę spod obudowy, smaruj osie kół smarem i dokręcaj wszystkie śruby. Odłącz świecę zapłonową przed konserwacją.

Jaki rodzaj paliwa należy stosować?

Używaj benzyny. Przechowuj w zatwierdzonych pojemnikach. Tankuj na zewnątrz przy wyłączonym i schłodzonym silniku.

Jak przechowywać kosiarkę?

Nigdy nie przechowuj z paliwem w zbiorniku w pobliżu źródeł ciepła. Pozwól silnikowi ostygnąć. Oczyść obszar silnika i tłumika. Przechowuj w suchym miejscu.

Co zrobić, jeśli kosiarka uderzy w przedmiot?

Natychmiast zatrzymaj silnik. Sprawdź uszkodzenia. Jeśli nóż jest zablokowany lub uszkodzony, oddaj do naprawy w autoryzowanym centrum serwisowym.

INSTRUKCJA OBSŁUGI 721-258 Meec Tools

PL - Instrukcja obsługi w oryginale

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Zachowaj ją w celu przyszłego użycia.

INFORMACJE OGÓLNE

• Urządzenie jest przeznaczone wyłącznie do koszenia trawy. Używaj urządzenia zgodnie z niniejszą instrukcją obsługi. Niewłaściwe użytkowanie stwarza ryzyko poważnych obrażeń ciała i/lub uszkodzeń mienia.
• Nigdy nie pozwól używać urządzenia dzieciom, osobom niepełnosprawnym lub osobom, które nie znają danego urządzenia lub nie zapoznały się z niniejszymi zaleceniami.
• Użytkownik odpowiada za ewentualne wypadki lub zagrożenie osób trzecich lub mienia. Osoby postronne, zwłaszcza dzieci, i zwierzęta domowe powinny znajdować się w bezpiecznej odległości od miejsca pracy.
• Dokładnie sprawdź teren, na którym będzie używane urządzenie i usuń z niego kamienie, druty, kości i inne obce przedmioty. Wyrzucane przedmioty mogą spowodować poważne obrażenia ciała.

SPOSÓB UŻYCIA

• Regularnie sprawdzaj, czy wszystkie śruby mocujące są dokręcone.
• Przed każdym użyciem sprawdź, czy zbiornik na trawę, kanał wyrzutu bocznego lub przystawka mulczująca są zamontowane.
• Przed każdym użyciem sprawdź, czy nóż i śruba mocująca nóż są prawidłowo dokręcone. Regularnie sprawdzaj, czy nóż jest ostry i w razie potrzeby naostrz. Po naostrzeniu noża sprawdź jego wyważenie. Wymień nóż, jeśli jest uszkodzony.
• Podczas używania urządzenia należy mieć na sobie mocne obuwie oraz długie spodnie.
• Nie uruchamiaj silnika wewnątrz pomieszczeń ani w zamkniętych przestrzeniach. Spaliny z silnika zawierają tlenek węgla – bezwonny, śmiertelnie niebezpieczny gaz. Ryzyko poważnych obrażeń ciała i/lub śmierci.
• Używaj urządzenia wyłącznie w świetle dziennym lub przy dobrym oświetleniu sztucznym.
• Nie używaj urządzenia, kiedy pada ani kiedy trawa jest mokra.
• Zachowuj ostrożność w czasie zmieniania kierunku jazdy oraz na pochyłościach. Zawsze pracuj w poprzek zbocza, nigdy w dół lub w góre.
• Nie pozostawiaj urządzenia bez nadzoru, kiedy silnik jest włączony. Nigdy nie przechylaj, nie podnoś ani nie przenoś urządzenia z uruchomionym silnikiem.
• Nigdy nie podność ani nie przechylaj urządzenia w trakcie uruchamiania silnika. Nigdy nie wkładaj rąk ani stóp pod agregat koszący ani do otworu wylotowego, kiedy silnik jest uruchomiony.
• Znamionowa prędkość obrotowa silnika jest ustawiona fabrycznie i nie należy jej zmieniać.
• Przed uruchomieniem odłącz ewentualny napęd.
• Nigdy nie podność ani nie przenoś urządzenia z uruchomionym silnikiem.

- Wyłącz silnik i zdejmij kabel zapłonowy ze świecy w opisanych poniżej sytuacjach:

– przed ingerencją pod agregatem koszącym lub w otworze wylotowym;
– przed kontrolą, konserwacją i/lub naprawą;
– przed przechyleniem, podniesieniem lub przenoszeniem urządzenia;
– przed pozostawieniem urządzenia bez nadzoru;
– przed ustawieniem wysokości koszenia;
– przed zdemontowaniem zbiornika na trawę.
– W przypadku najechania na jakiś przedmiot natychmiast wyłącz silnik. Sprawdź, czy urządzenie nie jest uszkodzone przed ponownym uruchomieniem. Skontaktuj się z kompetentnym pracownikiem serwisu odnośnie ewentualnej naprawy.

OSTRZEŻENIE! Nóż porusza się jeszcze przez kilka sekund po wyłączeniu silnika.

– Niezwłocznie wyłącz urządzenie w przypadku dziwnych dźwięków lub drgań. Przed ponownym użyciem zadbaj o przegląd i naprawę urządzenia.
– Przed każdym użyciem sprawdź, czy wszystkie śruby są dokręcone, a ostony prawidłowo zamontowane.

OSTRZEŻENIE! Benzyna jest skrajnie łatwopalna i w niektórych okolicznościach może być wybuchowa – podczas tankowania występuje ryzyko powstania oparzeń.

– Benzynę przechowuj wyłącznie w atestowanych pojemnikach.
– Przy obchodzeniu się z paliwem użyj lejka lub podobnego naczynia. Wykonaj tę czynność na otwartym powietrzu, w bezpiecznej odległości od ewentualnych źródeł zapłonu. Nie pal. Nie używaj telefonu komórkowego.
– Pamiętaj o nalaniu paliwa i oleju przed pierwszym użyciem. Nie zdejmuj korka wlewu paliwa ani nie tankuj, gdy silnik pracuje. Przed tankowaniem odczekaj, aż silnik dostatecznie ostygnie.
– Unikaj rozlania paliwa w czasie tankowania. Niezwłocznie wytrzyj rozlane paliwo. Przed uruchomieniem urządzenia usuń je z miejsca rozlewu paliwa.
– Założ ponownie i prawidłowo dokręć korek wlewu paliwa po zakończeniu tankowania. Założ ponownie i dokręć korek kanistra na benzynę.

Filtr powie- trza

WAŻNE! Przed montażem i użyciem dokładnie przeczytaj niniejsze wskazówki.

SYMBOL OBJAŚNIENIE
	WAŻNE! Przed użyciem przeczytaj instrukcję obsługi.
	WAŻNE! Upewnij się, czy osoby postronne, zwłaszcza dzieci, przebywają w bezpiecznej odległości od miejsca pracy.
	WAŻNE! Trzymaj dłonie i stopy z dala od części ruchomych – ryzyko poważnego obrażenia ciała i/lub śmierci.
	WAŻNE! Urządzenie może być używane wyłącznie na zewnątrz pomieszczeń i w dobrze wentylowanych pomieszczeniach.
	WAŻNE! Gorące powierzchnie – ryzyko poparzenia.
	WAŻNE! Przed przystąpieniem do czyszczenia, konserwacji lub innych prac wyłącz silnik, odłącz kabel zapłonowy od świecy i odczekaj, aż wszystkie części ruchome całkowicie się zatrzymają.
	WAŻNE! Nigdy nie tankuj paliwa, jeśli silnik pracuje.

KONSERWACJA I PRZECHOWYWANIE

OSTRZEŻENIE! Przed przystąpieniem do czyszczenia, konserwacji i/lub naprawy wyłącz silnik, odłącz kabel zapłonowy od świecy i odczekaj, aż wszystkie części ruchome całkowicie się zatrzymają.

• Regularnie sprawdzaj, czy wszystkie śruby mocujące są dokręcone.
• Nigdy nie przechowuj urządzenia z paliwem w zbiorniku w pomieszczeniach, w których znajdują się źródła zapłonu, takie jak podgrzewacze wody, grzejniki, suszarki itp. Przed odstawieniem do przechowywania odczekaj, aż silnik ostygnie.
• Oczyć silnik i obszar dookoła tłumika oraz zbiornika paliwa. Usuń resztki trawy i tłuszcz.
• Regularnie sprawdzaj deflektor i zbiornik na trawę pod kątem zużycia i uszkodzeń.
• Do obsługi noży zawsze używaj rękawic ochronnych. Używaj wyłącznie prawidłowo wyważonego noża.

DANE TECHNICZNE

Maks. szerokość robocza (mm) 460

Napęd	Samojezdna
Wysokość koszenia (mm) 25–75 mm
Liczba biegów 1
Ustawianie wysokości koszenia Centralne
Pojemność kosza na trawę 551
Maks. liczba obrotów noża (obr./min) 2800
Poziom mocy akustycznej, LwA 96
Poziom ciśnienia akustycznego, LpA
Maks. drgania

Zawsze używaj środków ochrony słuchu!

Deklarowana wartość drgań, zmierzona zgodnie ze standardową metodą testową, może zostać wykorzystana do porównania różnych narzędzi oraz w celu dokonania wstępnej oceny narażenia na działanie drgań.

OSTRZEŻENIE! Rzeczywisty poziom drgań podczas korzystania z elektronarzędzia, w zależności od sposobu posługiwania się nim, może różnić się od podanej wartości całkowitej. Dlatego należy zidentyfikować środki zabezpieczające, które w oparciu o ocenę narażenia na oddziaływanie szkodliwych czynników w warunkach rzeczywistych (przy wzięciu pod uwagę wszystkich części cyklu roboczego, jak również czasu, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchowym) wymagane są, aby chronić użytkownika.

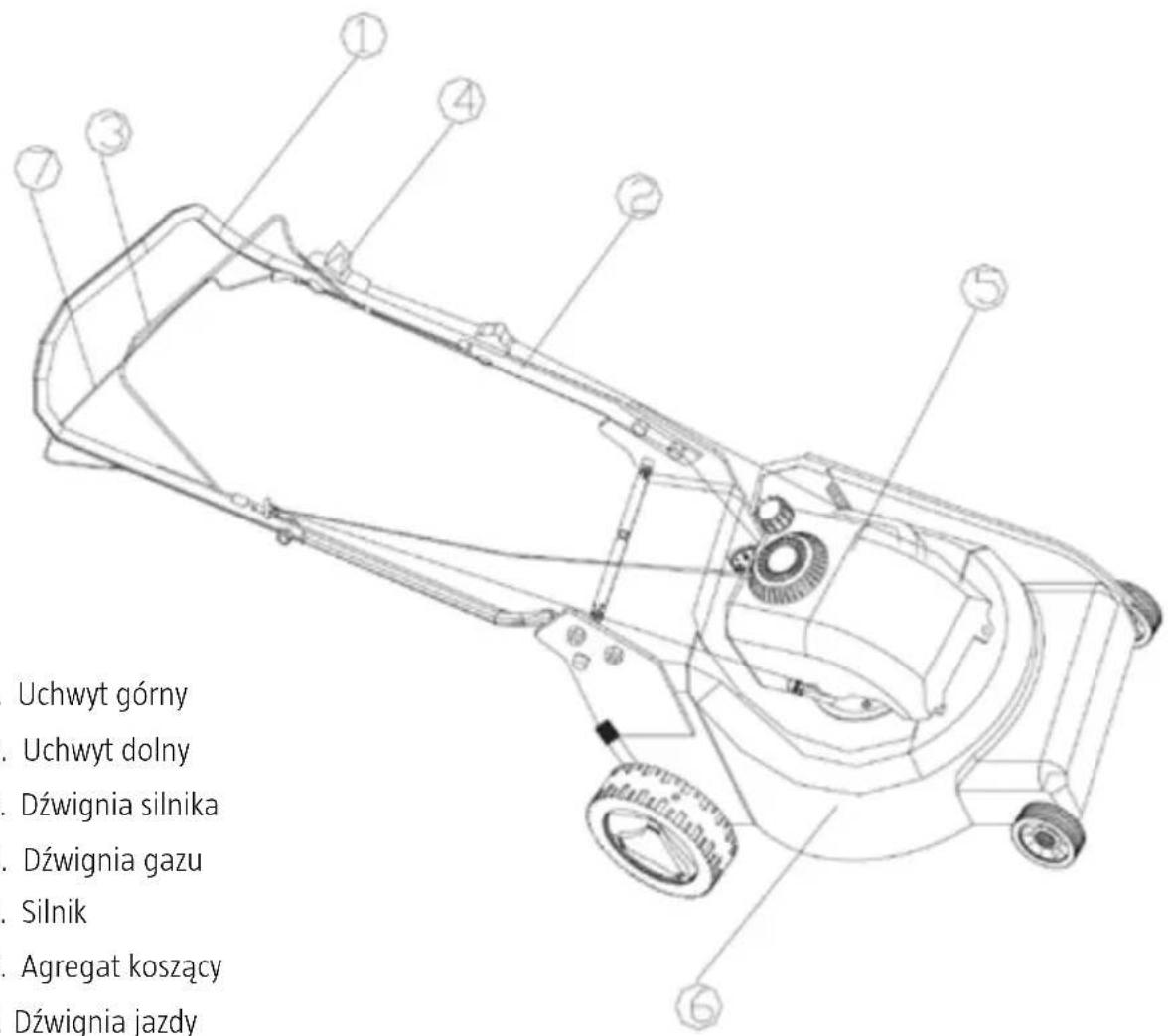

OPIS

MONTAŽ

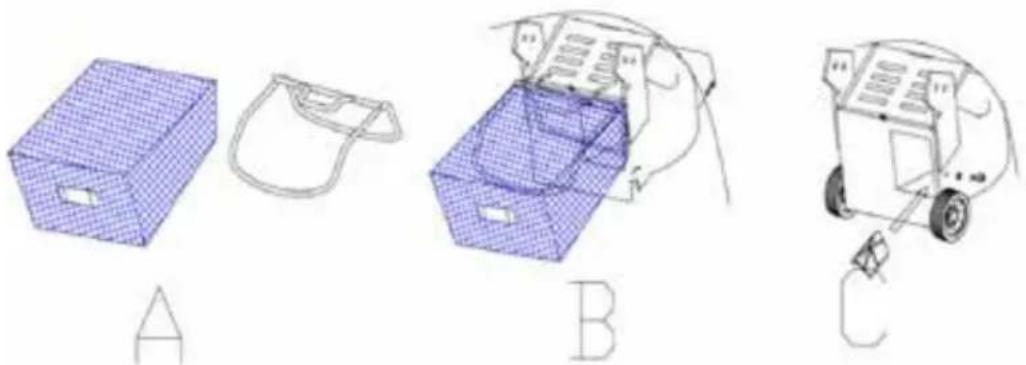

MONTAŻ ZBIORNIKA NA TRAWĘ

1. Wsuń ramę metalową w zbiornik na trawę (rys. A).
2. Zamocuj zbiornik na trawę na ramie metalowej (rys. A).
3. Podciągnij deflektor i włóż tam zbiornik na trawę (rys. B).

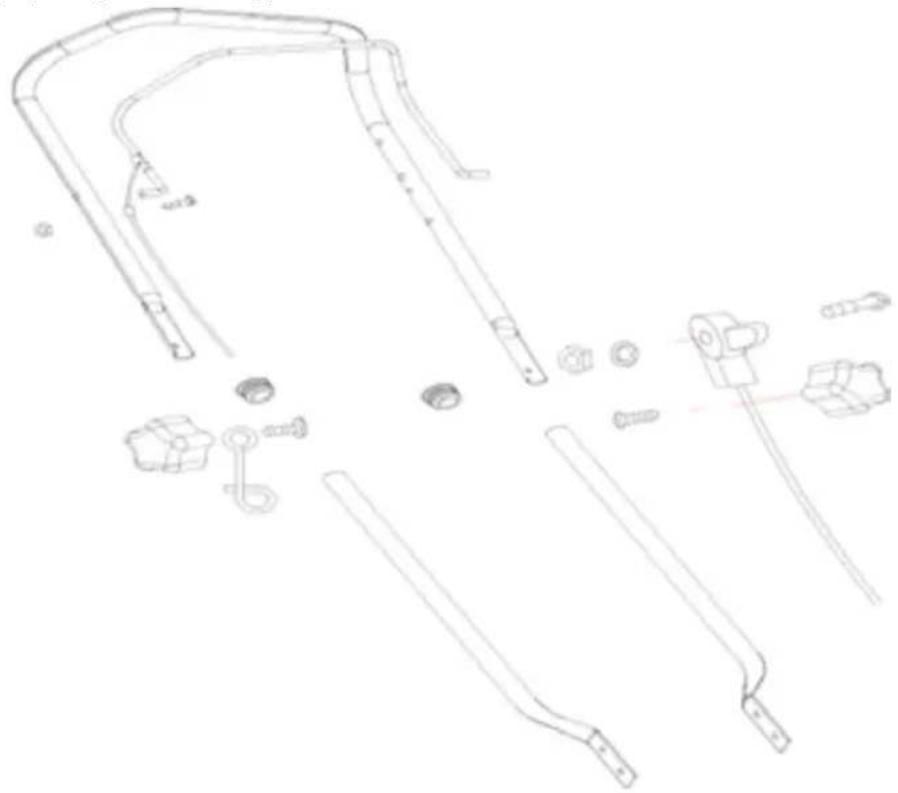

1. Rozłóż uchwyt i skreć razem części za pomocą dwóch śrub z nakrętkami z tworzywa.

2. Zawieś dźwignię linki rozruchowej po prawej stronie uchwytu i zabezpiecz linkę rozruchową tuleją z tworzywa.

3. Przeciągnij linkę rozruchową przez sterowanie.

• Nie używaj urządzenia, jeśli deflektor lub zbiornik na trawe nie są zmontowane.
• Przed przystąpieniem do regulacji wysokości koszenia wyłącz silnik, odłącz kabel zapłonowy od świecy i odczekaj, aż wszystkie części ruchome całkowicie się zatrzymają.

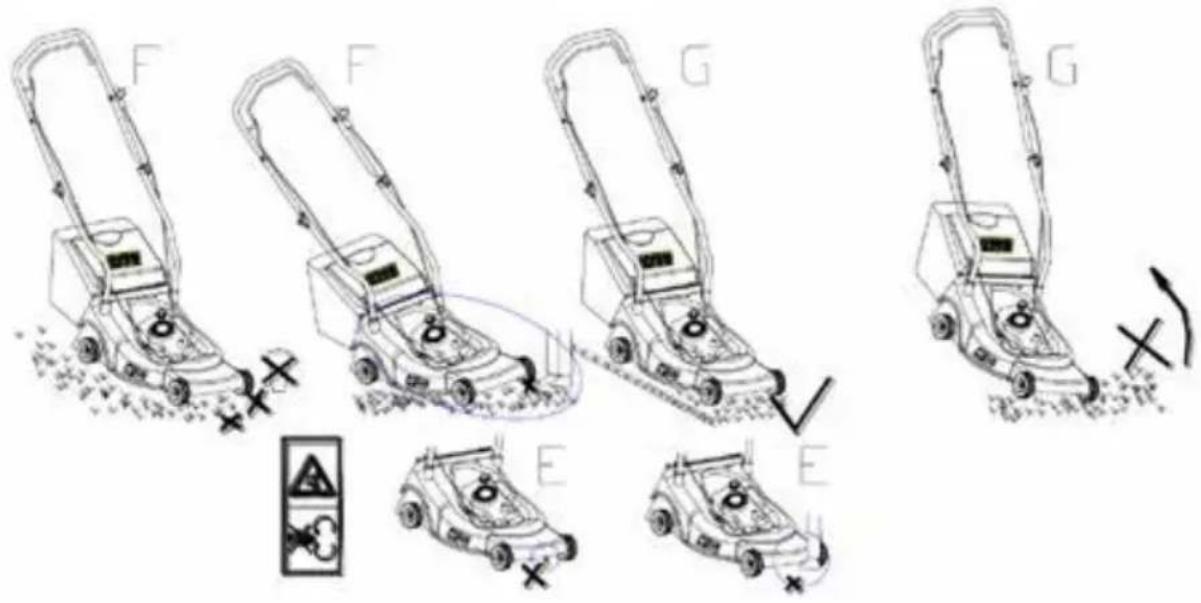

• Nigdy nie wsuwaj rąk ani stóp pod agregat koszący ani w otwór wylotu w czasie pracy silnika (rys E).
• Dokładnie sprawdź teren, na którym będzie używane urządzenie i usuń z niego kamienie, druty, kości i inne obce przedmioty (rys. F).
• Osoby postronne, zwłaszcza dzieci, i zwierzęta domowe powinny znajdować się w bezpiecznej odległości od miejsca pracy.
• Nigdy nie podnoś ani nie przechylaj urządzenia w trakcie uruchamiania silnika (rys. G).

Silnik dostarczany jest bez oleju. Przed pierwszym użyciem wlej 0,6 litra oleju silnikowego.

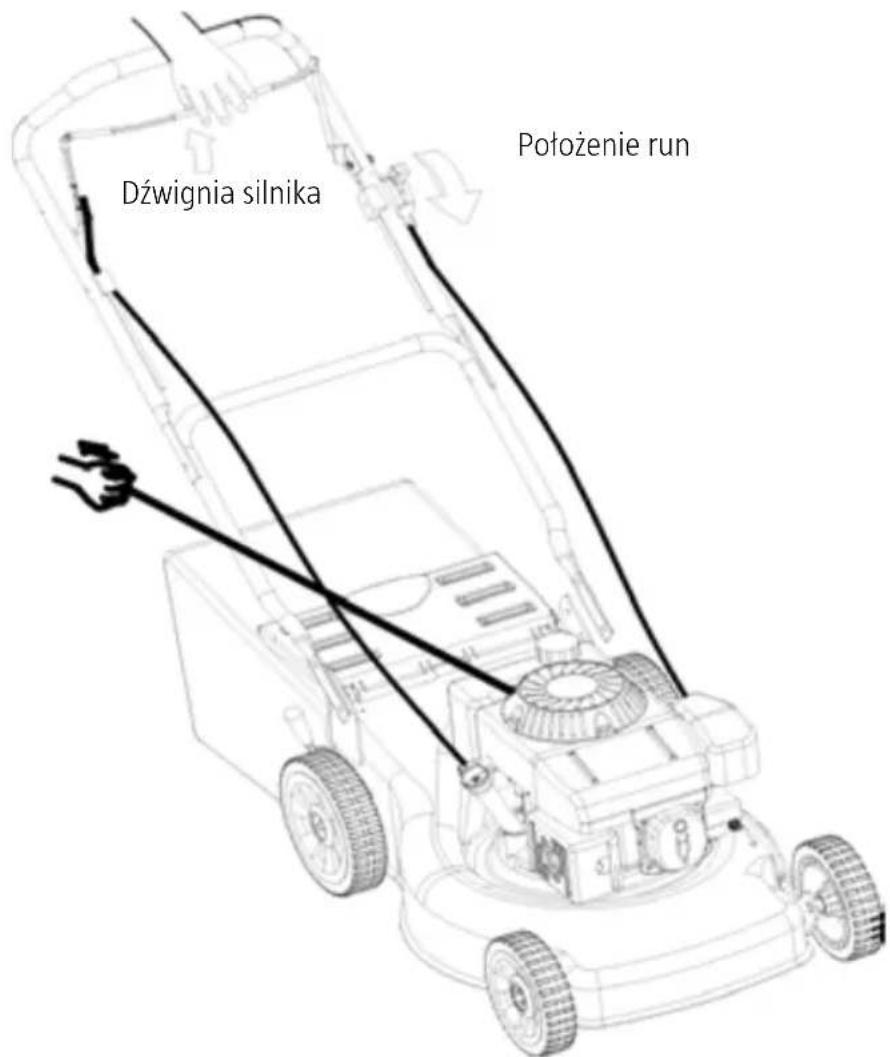

URUCHAMIANIE SILNIKA

1. Naciśnij 4 razy gruszkę pompy paliwa.
2. Ustaw dźwignię przepustnicy w położenie START.
3. Dociśnij dźwignię silnika do uchwytu. Aby uruchomić silnik, pociągnij powoli za linkę rozruchową, aż poczujesz opór, a następnie szybko szarpnij.
4. Dźwignię przepustnicy ustaw w położenie RUN.

Po uruchomieniu silnika nóż zaczyna się obracać. W czasie pracy trzymaj dźwignię silnika (3) dociśnię-tą do uchwytu. Silnik przestanie pracować po zwolnieniu dźwigni silnika.

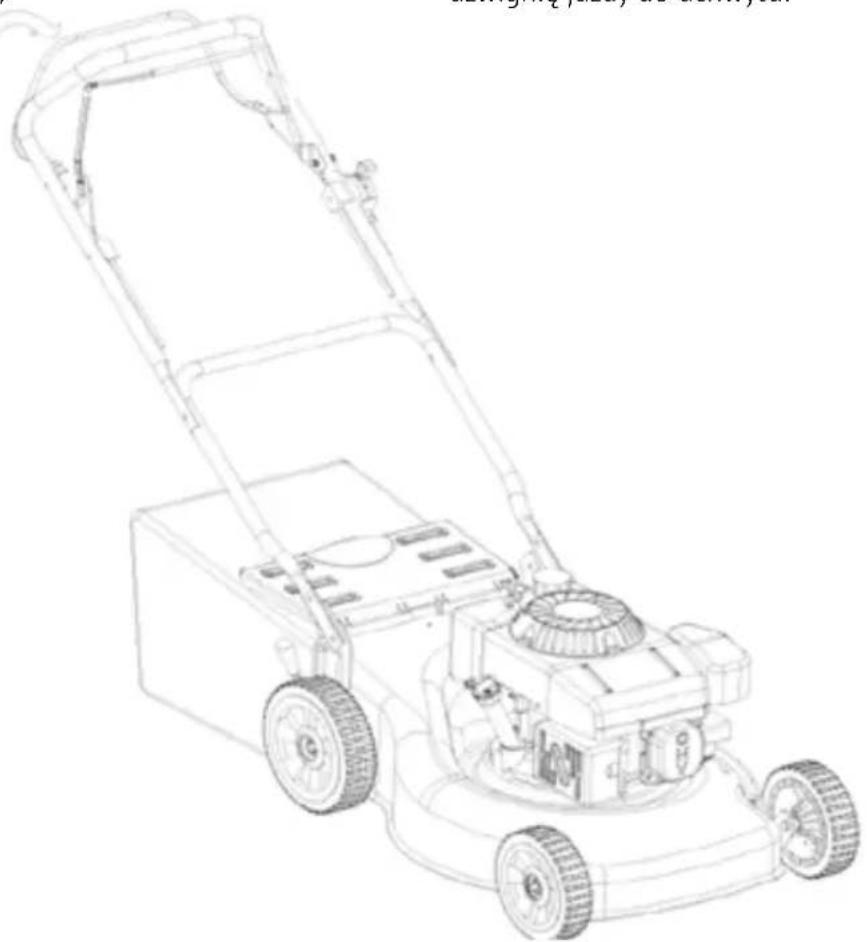

DOTYCZY KOSIAREK SAMOBIEŻNYCH

Dźwignia jazdy w pozycji jezdnej

Włącz napęd kół, dociskając dźwignię jazdy do uchwytu.

• Regularnie sprawdzaj układ napędowy.
• Regularnie czyść i smaruj osie kół i tożyska smarem.

KONSERWACJA

OSTRZEŻENIE! Przed przystąpieniem do czyszczenia, konserwacji i/lub naprawy wyłącz silnik, odłącz kabel zapłonowy od świecy i odczekaj, aż wszystkie części ruchome całkowicie się zatrzymają.

Przed przystąpieniem do czyszczenia, konserwacji i/lub naprawy wyłącz silnik, odłącz kabel zapłonowy od świecy i odczekaj, aż wszystkie części ruchome całkowicie się zatrzymają.

• Regularnie sprawdzaj poziom oleju i uzupełniaj lub wymieniaj olej w razie potrzeby.
• Regularnie usuwaj trawę ze spodu agregatu koszącego.
• Regularnie smaruj osie kół i tożyska smarem.
• Regularnie sprawdzaj, czy nóż jest ostry i prawidłowo wyważony.
• Regularnie sprawdzaj, czy wszystkie śruby mocujące są dokręcone. Wadliwe potączenia śrubowe lub ich brak mogą być przyczyną poważnych obrażeń ciała i/lub mienia.
• Jeżeli najedziesz na jakiś twardy przedmiot, zatrzymaj urządzenie i sprawdź, czy noże nie są zablokowane albo uszkodzone. Ewentualne naprawy powinien wykonywać wykwalifikowany personel lub autoryzowany serwisant.

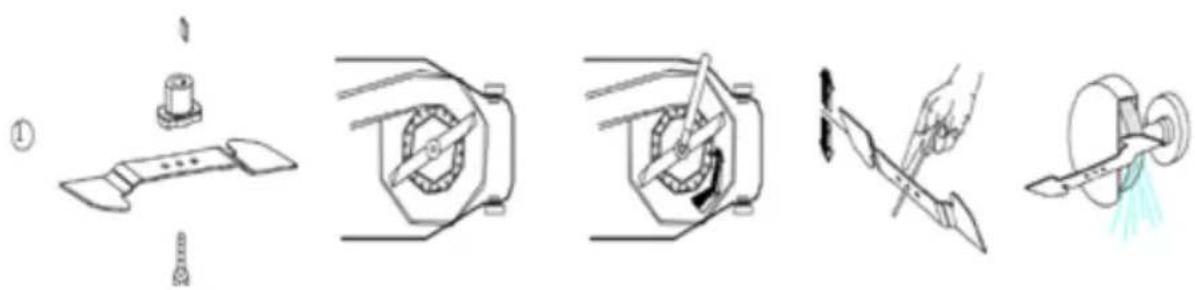

Nóż należy ostrzyć po około 25 godzinach pracy. Sprawdź wyważenie noża, wkładając śrubokręt z okrągłym ostrzem przez otwór w środku noża. Nóż powinien wisieć poziomo, nie poruszając się. Jeżeli nóż nie jest wyważony, spiłuj metal na tej stronie noża, która opada w dół.

UWAGA! Używaj wyłącznie noży zalecanych przez producenta.

Nóż demontuj przez poluzowanie śruby noża. Sprawdź mocowanie noża i wymień ewentualne zużyte lub uszkodzone części.

Upewnij się, że nóż jest zamontowany ostrzem do przodu w kierunku obrotu silnika. Dokręć śrubę noża momentem 37 Nm kluczem dynamometrycznym.

WAŻNE! Używaj wyłącznie oryginalnych części zamiennych. Korzystanie z innych części może prowadzić do poważnych obrażeń ciała lub uszkodzenia mienia.

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 801 600 500.

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne lub elektroniczne komponenty mogące być zagrożeniem dla środowiska. Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego z sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i tej samej ilości.
