Produkttyp	Sladdlös borrmaskin
Varumärke	Cocraft
Modell	HD 12 (CDT112EL)
Batterispänning	12 V (Nominellt 11,1 V)
Batterikapacitet	1300 mAh
Tomgångsvarvtal	0–750 rpm
Chuckstorlek	10 mm (nyckellös)
Laddningstid	5 timmar
Vikt	810 g
Borrkapacitet (trä)	16 mm
Borrkapacitet (stål)	8 mm
Laddare ingång	100–240 V AC, 50/60 Hz, 10 W
Laddare utgång	13,5 V DC, 300 mA
Bulleremission (LpA)	75,3 dB(A) (K=5 dB)
Bulleremission (LwA)	86,3 dB(A) (K=5 dB)
Vibration (borrning av metall)	3,63 m/s² (K=1,5 m/s²)
Huvudfunktioner	Avtryckare med variabel hastighet, fram/back med lås, arbetslampa, batteristatusindikatorer, överbelastningsskydd
Underhåll	Rengör med mjuk borste; förvara torrt; ladda batteriet var 6:e månad
Säkerhet	Läs manualen; använd personlig skyddsutrustning; undvik fukt; koppla bort batteriet före justering
Reservdelar / Reparationsmöjligheter	Reparation endast av kvalificerad personal; använd originalreservdelar

Vanliga frågor - HD 12 Cocraft

Hur laddar jag batteriet?

Anslut laddaren till ett vägguttag och anslut DC-kontakten till borrmaskinens ingångsuttag (8). Ladda vid rumstemperatur (18–24 °C). Batteristatusindikatorerna visar laddningsförloppet: fast rött när batteriet är urladdat, sedan rött+gult, sedan rött+gult+grönt, och slutligen fast grönt när det är fulladdat.

Vad betyder batteristatusindikatorlamporna?

Endast fast rött: batteriet urladdat. Fast rött och gult: laddar. Fast rött, gult och grönt: laddar nästan fullt. Endast fast grönt: fulladdat. Blinkande rött: batteriet för varmt för att ladda.

Hur byter jag borret?

Ställ fram/back-väljaren (2) i mittläget för att låsa avtryckaren. Vrid den nyckellösa chucken (1) åt vänster för att dra åt, åt höger för att lossa. Se till att borret är centrerat och åtdraget.

Hur väljer jag framåt eller bakåt?

Använd fram/back-väljaren (2) ovanför avtryckaren. Skjut den åt ena sidan för framåtrotation, den andra för back. Mittläget låser avtryckaren.

Vad ska jag göra om borrmaskinen stannar under tung användning?

Detta kan bero på överbelastningsskydd. Släpp avtryckaren, vänta några sekunder, se till att borren är obelastad, starta sedan om. Om den inte startar om, låt verktyget svalna eftersom överhettningsskyddet kan ha aktiverats.

Kan jag använda denna borrmaskin i våta förhållanden?

Nej. Utsätt inte verktyget för regn eller våta förhållanden. Vatten som kommer in i verktyget ökar risken för elektrisk stöt. Håll alltid verktyget torrt.

Vilken skyddsutrustning ska jag använda?

Använd alltid ögonskydd, andningsskydd och hörselskydd. Använd halksäkra skor och hjälm om det behövs. Undvik löst sittande kläder och smycken.

Hur rengör och underhåller jag borrmaskinen?

Rengör utsidan med en mjuk borste eller trasa. Använd aldrig vatten, lösningsmedel eller frätande kemikalier. Ta regelbundet bort smuts från motorventilationsspringorna (6). Förvara torrt och oåtkomligt för barn.

Hur länge håller batteriet och hur ska jag förvara det?

Batterikapaciteten är 1300 mAh. Vid långtidsförvaring, förvara i rumstemperatur och ladda fullt var 6:e månad för att bibehålla kapaciteten. Utsätt inte för extrem värme eller kyla.

Vad ska jag göra om batteriet inte laddas?

Kontrollera att laddaren är ansluten till ett fungerande vägguttag. Se till att laddarens kabel och ingångsuttag (8) är intakta och rena. Om batteriet är varmt, låt det svalna innan laddning.

BRUKSANVISNING HD 12 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för laddbara handverktyg

Varning! Läs alla varningar, instruktioner, illustrationer och specifikationer som medföljer det här elektriska handverktyget. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig kroppsskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA BRUK

Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm och ångor.
c) Håll barn och åskådare på avständ när du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget.
Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.
Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära eller dra handverktyget eller för att rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används. Användning av dessa hjälpmedel kan minska dammrelaterade faror.
h) Låt inte det faktum att du är van att använda elektriska handverktyg göra att du blir mindre uppmärksam på de säkerhetsinstruktioner som gäller. Oförsiktigt handhavande kan på bråkdelen av en sekund leda till svåra kroppskador.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med rätt matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta ut stickproppen ur vägguttaget och/eller ta bort batteriet (om det är löstagbart) innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att det elektriska handverktyget startas oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner att använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg och dess tillbehör. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget och tillbehör etc. enligt instruktionerna och på det sätt som är avsett för just den typen av elektriskt handverktyg. Ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i farliga situationer.
h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor bidrar till oförutsedda situationer där det elektriska handverktyget inte kan hanteras på ett säkert sätt.

5) Användning och underhåll av batteriet

a) Ladda endast med den laddare som rekommenderats av tillverkaren.
En laddare som är avsedd för en viss typ av batterier kan utgöra en brandrisk om den används för att ladda andra typer av batterier.
b) Använd endast de batterier som har rätt specifikationer, är speciellt avsedda för och som är konstruerade för just det elektriska handverktyg som du använder. Om du använder någon annan typ av batterier kan det leda till brand och kroppskada.
c) När batteriet inte används, förvara det på avständ från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från ena batteripolen till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.
d) Om batteriet misshandlats kan syra läcka från batteriet, undvik kontakt med läckande batterier. Om du av misstag kommer i kontakt med syran, spola rikligt med vatten. Om syran kommer i kontakt med ögonen, uppsök dessutom läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.
e) Använd aldrig ett elektriskt handverktyg eller ett batteri som modifierats eller skadats. Skadade eller modifierade batterier kan bete sig oberäkneligt vilket kan leda till brand, explosion och kroppskada.
f) Utsätt aldrig batteriet för öppen eld eller höga temperaturer. Om batteriet utsätts för temperaturer över 130 °C (265 °F) kan det explodera.
g) Följ alla instruktioner gällande laddning och ladda aldrig batteriet eller det elektriska handverktyget i andra temperaturer än de som anges i den här bruksanvisningen. Laddning som utförs på fel sätt eller i andra temperaturer än de som anges i den här bruksanvisningen kan skada batteriet och öka brandrisken.

6 Service

a) Låt endast behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget bibehålls.
b) Försök aldrig reparera skadade batterier. Batterier som behöver service eller underhåll får endast hanteras av tillverkaren eller av behörig personal.

Särskilda säkerhetsföreskrifter för borrning och skruvdragning

Håll endast i det elektriska handverktygets isolerade handtag när du arbetar i miljöer där skärverktyget eller fästelementet kan komma i kontakt med strömförande elledningar eller den egna nätkabeln. Om fästelement kommer i kontakt med strömförande elledningar kan detta leda till att verktygets metalldelar blir strömförande, vilket kan leda till elektrisk stöt.

Säkerhetsinstruktioner vid arbete med långa borrbits

• Arbeta aldrig med ett högre varvtal än borrbitsens högsta tillåtna varvtal.
• Vid högre varvtal kan borrbitsen böjas, om den tillåts att rotera fritt utan att ha kontakt med arbetsstycket, vilket kan leda till kroppsskada.
• Börja alltid borra med lågt varvtal och se till att borrbitsens spets har kontakt med arbetsstycket. Vid högre varvtal kan borrbitsen böjas, om den tillåts att rotera fritt utan att ha kontakt med arbetsstycket, vilket kan leda till kroppsskada.
• Snedbelasta aldrig borrbitsen och tryck aldrig omotiverat hårt. Borrbitsen kan gå av vilket kan göra att du tappar kontrollen med kroppskada som följd.

Ytterligare säkerhetsföreskrifter

- Slå omedelbart av det elektriska handverktyget om monterat skärverktyg/bits fastnar. Var beredd på höga vridmoment vilket kan leda till oförutsedda kast. Skärverktyg/bits fastnar i arbetsstycket om det kläms fast eller om det elektriska handverktyget överbelastas.

- Håll i det elektriska handverktyget ordentligt. När skruvar dras i eller ur kan höga vridmoment tillfälligt uppstå.

- Sätt fast arbetsstycket ordentligt. Ett arbetsstycke som spänts fast med tving etc. eller som sitter i ett skruvstycke sitter säkrare än om det hålls med handkraft.

- Använd lämpliga detektorer för att upptäcka om el-, gas eller vattenledningar finns i arbetsområdet. Kontakta vid behov lokal entreprenör. Kontakt med elledningar kan leda till brand eller elektrisk stöt. Att skada gasledningar kan orsaka explosion. Skadade vattenledningar kan orsaka omfattande skada på egendom.

- Vänta tills det elektriska handverktyget stannat helt innan du lägger ner det. Monterat tillbehör kan fastna och göra att du förlorar kontrollen.

- Ett skadat eller misshandlat batteri kan avge ångor. Batteriet kan antändas eller explodera. Försäkra dig om att arbetsplatsen är välventilerad och uppsök läkare om du på något sätt skulle känna dig påverkad av ångorna. Ångorna kan irritera luftvägarna.

• Öppna aldrig batteriet. Risk för kortslutning.
• Batteriet kan skadas av vassa föremål så som spikar, skruvmejslar eller annan yttre påverkan mot höljet. Kortslutning innanför höljet kan uppstå vilket kan leda till rökutveckling, brand, explosion eller överhettning.
• Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.
• Utsätt inte batteriet för stark värme som t.ex. ihållande starkt solljus eller öppen eld. Utsätt det inte heller för vatten eller fukt. Risk för explosion.

Produktmärkning med säkerhetssymboler

Läs bruksanvisningen

Läs hela bruksanvisningen.

Använd alltid skyddsglasögon.

Använd alltid hörselskydd.

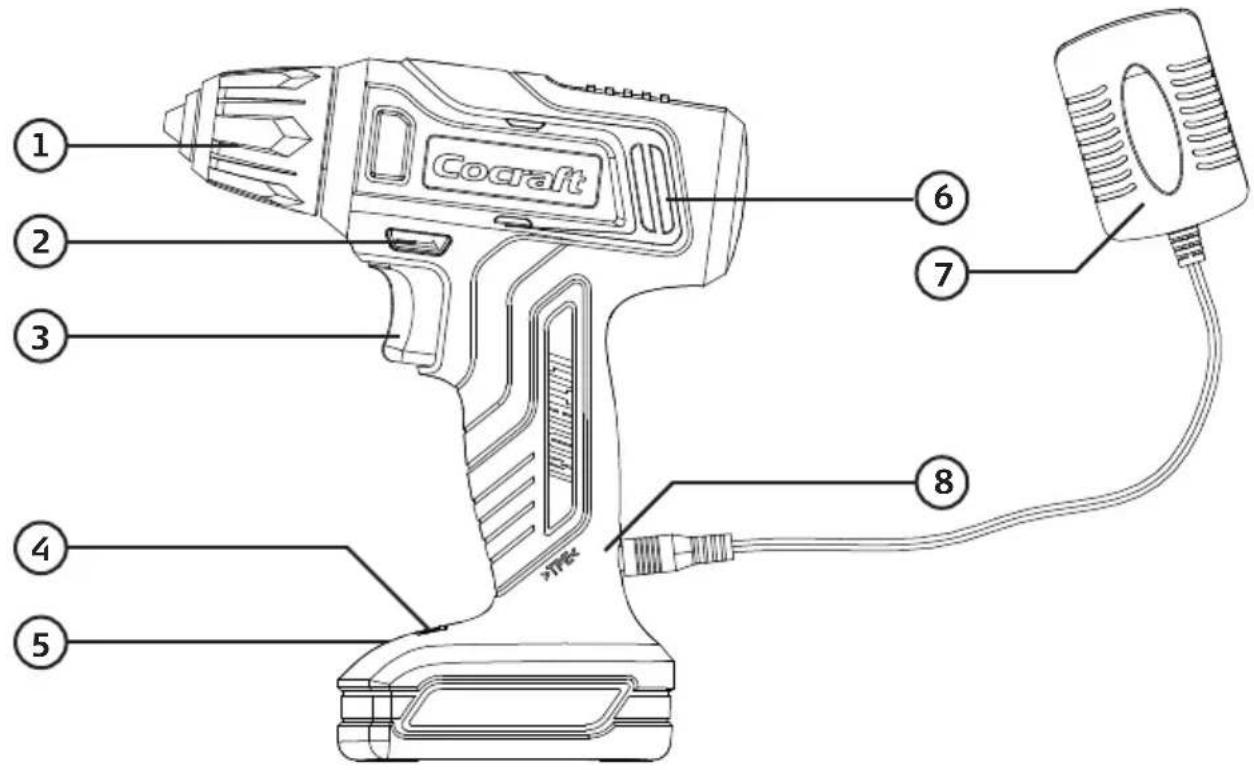

Produktbeskrivning

1. Nyckellös chuck
2. Omkopplare för höger-/vänstergång, spärr för strömbrytare
3. Strömbrytare (steglös)
4. Indikatorer för batteristatus
5. Belysning
6. Motorns ventilationsöppningar
7. Laddare
8. Anslutning för laddare

Användning

Laddning

Batteriet mår bäst av att laddas i normal rumstemperatur (18–24 °C). Ladda inte batteriet i temperaturer lägre än 4 °C eller högre än 40 °C.

1. Anslut laddaren till ett vägguttag.
2. Anslut laddkabeln till skruvdragarens anslutning för laddare (8).
3. Laddindikatorn för batteristatus (4) indikerar enligt följande:
4. Batteriet helt urladdat när laddaren ansluts: endast rött fast sken
5. Allt eftersom batteriet laddas upp: rött och gult fast sken.
   Sedan rött, gult, och grönt fast sken.
6. Fulladdat batteri: endast grönt fast sken

Viktigt!

Om skruvdragaren stått varmt eller körts så hårt att batteriet blivit för varmt för att laddas blinkar laddindikatorn rött när laddaren ansluts. Låt skruvdragaren svalna innan du laddar batteriet.

Överbelastning och skydd

Batteriet är utrustat med ett antal skydd för att undvika skada på skruvdragare och batteri.

• Vid kortvarig hög belastning kan överbelastningsskyddet stänga av skruvdragaren. Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se till att skruvdragaren är utan belastning och starta den på nytt. Skruvdragaren ska nu fungera normalt igen.
• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av skruvdragaren. Skyddet är självåterställande men skruvdragaren går inte att starta förrän temperaturen sjunkit till en säker nivå. Låt skruvdragaren/batteriet svalna innan du försöker starta. Skadliga temperaturer kan även uppstå vid ihållande solljus vilket ska undvikas.
• Batteriet har ett underspänningsskydd vilket träder in när batteriet blir urladdat. Underspänningsskyddet stänger då av skruvdragaren automatiskt och batteriet måste laddas.

Funktioner

Strömbrytaren

• Starta och stoppa skruvdragaren genom att trycka in och släppa strömbrytaren (3).
• Skruvdragaren är utrustad med steglös varvtalsreglering vilket underlättar vid skruvdragning. Ju mer strömbrytaren trycks in, desto högre blir varvtalet.

Belysning

Skruvdragaren är utrustad med belysning (5) som för att ge bästa ljus är placerad vid batteriet för att inte skymmas av chucken. Belysningen tänds när strömbrytaren trycks in och släcks efter ca 4 sek från det att strömbrytaren släppts.

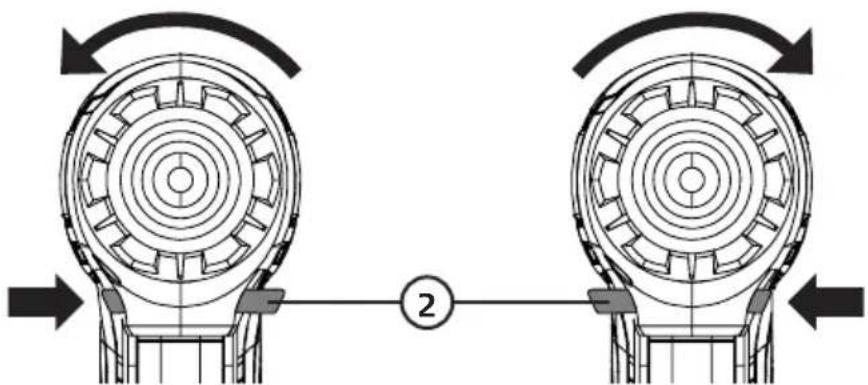

Omkopplare för höger-/vänstergång, spärr

Välj höger- eller vänstergång med omkopplaren (2). Omkopplaren har även ett mittläge som spärrar strömbrytaren. När omkopplaren står i mittläget kan skruvdragaren inte startas.

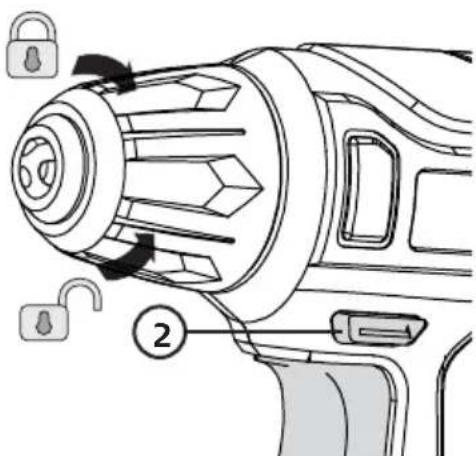

Montering/byte av borr eller bits

Skruvdragaren har nyckellös chuck som gör det enkelt att byta borr eller bits med en hand. Vrid till vänster för att greppa, till höger för att lossa.

Försäkra dig om att borren/bitsen sitter ordentligt fast och är centrerad i chucken.

1. Ställ omkopplaren (2) i mittläge så att strömbrytaren är låst.
2. Vrid chucken enligt bilderna för att låsa resp. lossa borr/bits.

Råd och tips om borrning

• Vid borning i glatta material, t.ex. klinker, bör du sätta en kraftig tejpbit där du ska borra så att borren inte glider åt sidan.
• Vid borning i metall bör du först använda en körnare och göra en liten grop där du ska borra. Denna lilla grop fixerar sedan borren på rätt ställe så att den inte glider åt sidan.
• Vid borrning i metall bör du även använda gäng-/skärolja för att spara på verktygen.
• Använd alltid tving/skruvstycke för att hålla fast ämnet som ska bearbetas.
• Vid borrning i vägg, se till att inte skada vatten-, el-, gasledning etc.

Skötsel, underhåll och förvaring

Skruvdragare

• Rengör skruvdragaren utvändigt med en mjuk borste eller trasa. Använd inte vatten, lösningsmedel eller frätande kemikalier.
• Avlägsna regelbundet alla föroreningar, speciellt från motorns ventilationsöppningar (6).
• Förvara skruvdragaren torrt och utom räckhåll för barn om den inte ska användas under en längre period.
• Förvara skruvdragaren i rumstemperatur och ladda batteriet helt var 6:e månad för att bibehålla kapaciteten.

Laddare

• Se till att hålla höljet rent. Torka av det med en torr trasa och dammsug vid behov. Föroreningar kan leda till elektrisk stöt.
• Dra ut laddaren ur vägguttaget och förvara den torrt och dammfritt utom räckhåll för barn när den inte används.

Felsökningsschema

Skruvdragaren startar inte.	Batteriet är urladdat. Ladda batteriet.
Skruvdragaren går sakta och/eller stängs av.	För hård matning. Minska på matningen.Batteriet kan vara överhettat. Se avsnittet Överbelastning och skydd.
Dålig batteritid. Batteriet är inte fulladdat. Det kan behöva några laddcykler där det laddas till 100 % innan det uppnår full kapacitet.
Batteriet laddas inte.	Kontrollera att laddaren är ordentligt ansluten till vägguttaget.Finns det ström i vägguttaget?Batteriet är överhettat, låt det svalna.Kontrollera att laddaren och laddkabeln är oskadade och se till att laddkabelns anslutning (8) på skruvdragare är hel och fri från föroreningar.
Batteriet har dålig batteritid efter att det har laddats.	Batteriet är inte fulladdat. Ladda tills den gröna indikatorn (4) lyser med fast grönt sken.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredstäl- lande sätt.

Specifikationer

Skruvdragare

Batteri 12 V (Nominellt 11,1 V)

Batterikapacitet 1300 mAh

Varvtal 0–750 v/min

Chuck 10 mm

Laddtid 5 tim

Borrkapacitet trä 16 mm

Borrkapacitet metall 8 mm

Vikt 810 g

Ljud LpA 75,3 dB(A), Onoggrannhet K = 5 dB(A)

Ljud LwA 86,3 dB(A), Onoggrannhet K = 5 dB(A)

Vibrationsvärden Borrning i metall ah, D= 3,63 m/s², Onoggrannhet K = 1,5 m/s²

Laddare

• Mätningen av den vibrationsnivå (vektorsumma i tre led) och de ljudvärden som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 62841 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Cocraft drill 12 V

Art.nr. 41-2300 Modell CDT112EL

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internet

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
