Produkttyp	Sladdlös slagskruvdragare
Märke	Cocraft
Modell	PRO Edition IB18-L
Tomgångsvarvtal	0–2200 rpm
Slagfrekvens	0–3000 bpm
Max vridmoment	140 Nm
Chuckstorlek	1/4" (6,35 mm) sexkant
Vikt (utan batteri)	1,0 kg
Batterispänning	18 V (säljs separat)
Laddningstid	Cirka 40 min
LED-arbetslampa	Ja, automatisk avstängning efter 15 s
Variabel hastighetsavtryckare	Ja, steglös
Rotation framåt/bakåt	Ja, med avtryckarlås i mittläge
Överbelastningsskydd	Ja, automatisk återställning
Överhettningsskydd	Ja, automatisk återställning efter avkylning
Djupurladdningsskydd	Ja, automatisk avstängning
Batteriindikator	3 LED (full: 3, 90%: 2, 25%: 1, tom: 0)
Bältesklämma	Ja, ingår
Ljudnivå (LpA)	82,1 dB(A), K=3 dB(A)
Ljudnivå (LwA)	93,1 dB(A), K=3 dB(A)
Vibrationsemission	12,1 m/s², K=1,5 m/s²
Säkerhetsfunktioner	Isolerade greppytor, avtryckarlås, säkerhetsvarningar
Underhåll	Håll ventilationen ren; torka av med fuktig trasa; förvara torrt
Avsedd användning	Isättning av skruvar och bultar
Certifieringar	CE, maskindirektivet 2006/42/EG, EMC 2014/30/EU

Vanliga frågor - PRO Edition IB18-L Cocraft

Hur byter jag skruvdragarbits?

Ställ först väljaren för framåt/bakåt i mittläget för att låsa avtryckaren. Dra chucklåshylsan framåt, sätt i bitsen, släpp sedan hylsan. Kontrollera att bitsen sitter säkert.

Vad ska jag göra om batteriet inte laddas?

Kontrollera att laddaren är korrekt ansluten till ett spänningsförande vägguttag. Se till att batteriet sitter korrekt i laddaren. Om den röda LED-lampan blinkar kan batteriet vara defekt. Om den gröna LED-lampan blinkar är batteriet för varmt eller kallt; låt det nå rumstemperatur (5–40 °C).

Varför startar inte slagskruvdragaren?

Batteriet kan vara urladdat – ladda det. Överbelastnings- eller överhettningsskyddet kan ha aktiverats – släpp avtryckaren och vänta några sekunder. Om problemet kvarstår kan strömavtryckaren vara defekt; kontakta kundtjänst.

Vad är det maximala vridmomentet för denna slagskruvdragare?

Det maximala vridmomentet är 140 Nm, lämpligt för tunga fastsättningsarbeten.

Hur rengör och underhåller jag slagskruvdragaren?

Håll motorns ventilationsöppningar fria från skräp. Rengör utsidan med en fuktig trasa och endast milda rengöringsmedel. Använd aldrig lösningsmedel eller frätande kemikalier. Förvara torrt och dammfritt utom räckhåll för barn.

Kan jag använda vilket 18V-batteri som helst med detta verktyg?

Nej, använd endast de specifikt avsedda batteripaketen för denna modell. Användning av andra batterier kan orsaka personskada eller brand. Batteri säljs separat.

Hur lång tid tar det att fulladda batteriet?

Laddningstiden är cirka 40 minuter. Ladda endast med angiven laddare och vid omgivningstemperaturer mellan 5 °C och 40 °C.

Vad gör LED-arbetslampan?

LED-arbetslampan belyser arbetsområdet när avtryckaren trycks in. Den stängs automatiskt av cirka 15 sekunder efter att avtryckaren släppts.

Hur tolkar jag batteristatusindikatorn?

Tryck på knappen på batteriet. Tre lysdioder = full laddning (100%). Två lysdioder = cirka 90%. En lysdiod = cirka 25%. Inga lysdioder = batteriet är tomt och behöver laddas.

Krävs hörselskydd vid användning av detta verktyg?

Ja, hörselskydd måste användas när ljudnivån överstiger 80 dB(A). Verktygets ljudemission är 82,1 dB(A), så hörselskydd rekommenderas.

BRUKSANVISNING PRO Edition IB18-L Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för laddbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm och ångor.
c) Håll barn och åskådare på avständ när du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära eller dra handverktyget eller för att rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickpropen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.

b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.

c) Använd laddbara handverktyg endast tillsammans med därför ämnade batterier. Användning av andra batterier kan orsaka skade- och brandrisk.

d) När batteriet inte används, förvara det på avstånd från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från den ena batteripolen till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.

e) Om batteriet misshandlas kan syra läcka ut. Undvik kontakt med syran. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Särskilda säkerhetsföreskrifter för skruvdragning med slagskruvdragare

Håll endast i verktygets isolerade handtag när du arbetar i miljöer där skruven kan komma i kontakt med strömförande elledningar. Om skruven kommer i kontakt med strömförande elledningar kan detta leda till att verktygets metalldelar blir strömförande, vilket kan leda till elektrisk stöt.

Särskilda säkerhetsföreskrifter för batterier/batteripack

a) Försök aldrig öppna, ta isär eller på något annat sätt skada eller göra åverkan på batteriet.
b) Kortslut inte batteriet. Förvara inte batteriet på sådant sätt att det kan komma i kontakt med andra batterier eller med andra strömledande föremål. När batteriet inte används, håll det på avständ från alla metallföremål, t.ex. gem, mynt, nycklar, spikar och skruvar. Dessa föremål kan skapa kontakt mellan batteriets terminaler och kortsluta batteriet, vilket kan leda till brännskador eller brand.
c) Utsätt inte batteriet för värme eller öppen eld. Förvara inte batteriet i ihållande solljus.
d) Utsätt inte batteriet för slag och stötar.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så har skett, skölj omedelbart det utsatta området med rikligt med vatten och ta kontakt med läkare.
f) Om batteriet eller delar av det har svalts, sök omedelbart kontakt med läkare.
g) Håll batteriet rent och torrt.
h) Rengör batteriet med en ren, torr trasa.
i) Batteriet måste laddas innan det används. Följ alltid anvisningarna i den här bruksanvisningen och använd rätt laddmetod.
j) Låt inte batteriet stå på laddning under längre perioder när det inte används.
k) Om batteriet har lagrats under en längre period kan det behöva laddas och urladdas ett flertal gånger innan det uppnår sin fulla kapacitet.
I) Batteriet har bäst kapacitet när det används i rumstemperatur (20 °C, ±5 °C).
m) När batteriet ska lämnas till återvinning, håll batterier med olika elektrokemisk uppbyggnad separerade från varandra.
n) Ladda batteriet endast med den medföljande laddaren. Använd ingen annan laddare än den som är speciellt utformad och avsedd för det aktuella batteriet. En laddare som är avsedd för en viss typ av batterier kan, om den används till andra batterier, leda till brand.
o) Använd inte ett batteri som är avsett för annat verktyg än det som beskrivs i den här bruksanvisningen.
p) Håll batteriet utom räckhåll för barn.
q) Spara alla originaldokument som medföljer verktyget, för framtida bruk.
r) Ta ut batteriet ur verktyget när det inte används.
s) När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Säkerhetsinstruktioner för batterier och laddare

• Försök aldrig att öppna batteriet.
• Förvara aldrig batteriet i direkt solljus eller vid temperaturer över 40 °C.
• Ladda batteriet endast i temperaturer mellan 5 och 40 °C.
• Utsätt aldrig batteriet eller laddaren för vatten.

Vibration

• Mätningen av den vibrationsnivå som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd hörselskydd, skyddsglasögon och andningsskydd.

Endast för inomhusbruk.

max 40 °C

Håll batteriet på avständ från värme, t.ex. ihållande solljus eller öppen eld, vatten och fukt. Risk för explosion.

Utsätt inte skruvdragaren för vatten eller annan vätska.

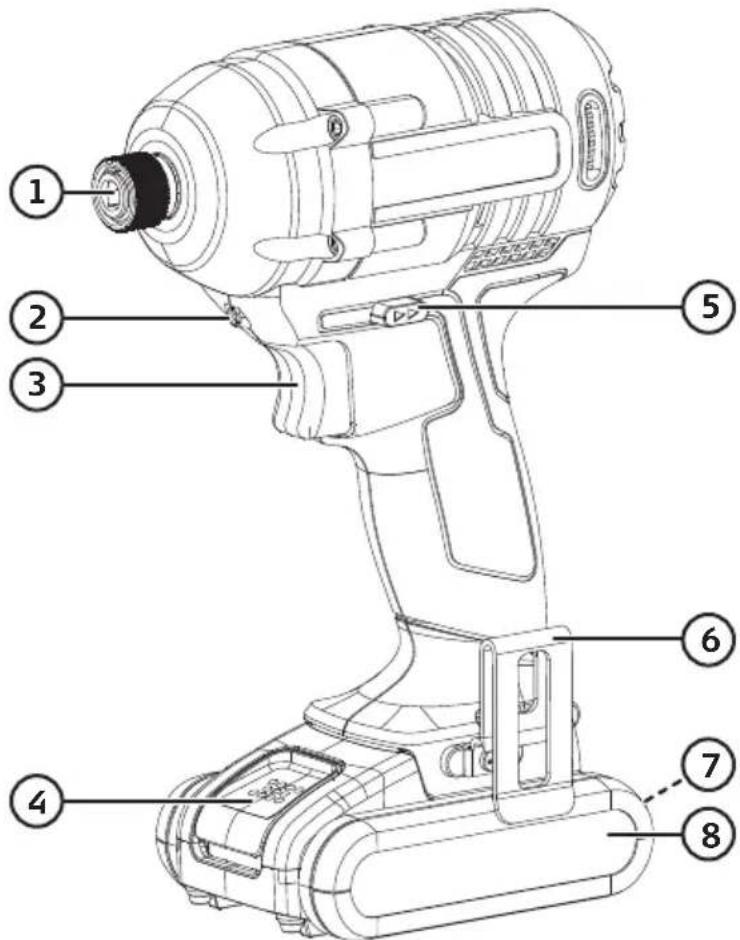

Produktbeskrivning

1. Chuck 14 " hex
2. LED-belysning
3. Strömbrytare (steglös)
4. Batterilås
5. Omkopplare för höger-/vänstergång, låst strömbrytare
6. Bältesclips
7. Indikator för batteristatus
8. Batteri 18 V (säljs separat)

- Välj höger- eller vänstergång med omkopplaren (5). Omkopplaren har även ett mittenläge där strömbrytaren är låst. När omkopplaren står i mittenläget kan skruvdragaren inte startas. Starta och stoppa skruvdragaren genom att trycka in och släppa strömbrytaren (3).

- Skruvdragaren är utrustad med steglös varvtalsreglering. Ju mer strömbrytaren trycks in, desto högre blir varvtalet.

Belysning

Belysningen (2) tänds när strömbrytaren trycks in och släcks ca 15 sek efter att strömbrytaren har släppts.

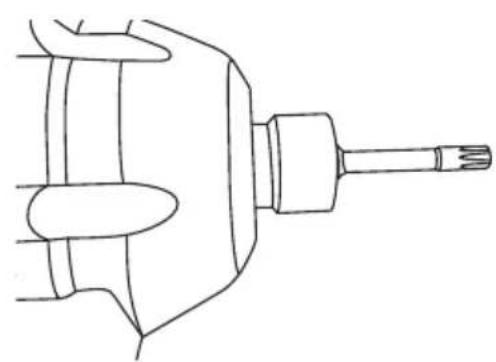

Chuck

Chicken är avsedd för bits/bitshållare med 1/4"- (6,35 mm) sexkantsskaft.

1. Ställ omkopplaren för höger-/vänstergång (5) i mittenläget så att strömbrytaren är låst. Detta för att undvika att slagskruvdragaren startas oavsiktligt när du sätter i/ byter verktyg.

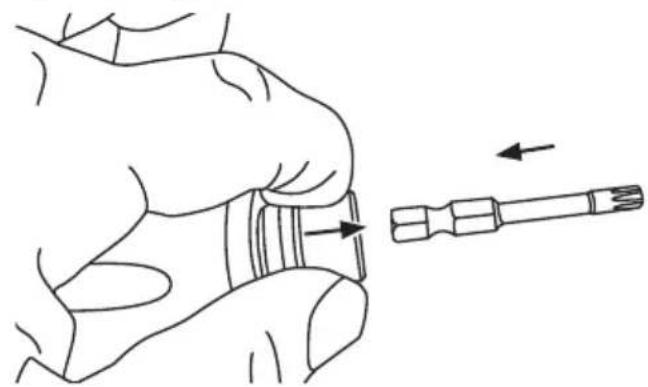

1. Skjut spärrhylsan framåt och sätt i önskad bits/bitshållare.

1. Släpp spärrhylsan och kontrollera att bits/bitshållaren lästs fast ordentligt.

2. Dra spärrhylsan framåt igen för att ta bort monterad bits/bitshållare.

Batteri och laddare

Obs! Batteri och laddare säljs separat.

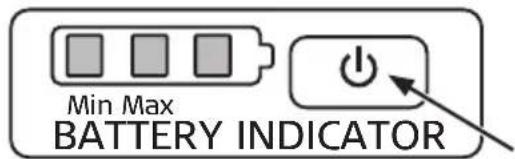

Batteriindikatorn på batteriet

Obs! Indikatorn ger en ungefärlig bild av batteriets laddstatus. Procenttalen nedan är att betrakta som ungefärliga uppgifter.

• Tryck in knappen till höger om indikatorn för visning av batteristatus.
• Vid fulladdat batteri (100 %) lyser alla tre dioderna. Vid ca 90 % kvar släcks en och två dioder lyser. Vid ca 25 % kvar släcks ytterligare en och endast en diod lyser. Lyser ingen diod är batteriet helt urladdat och måste laddas.

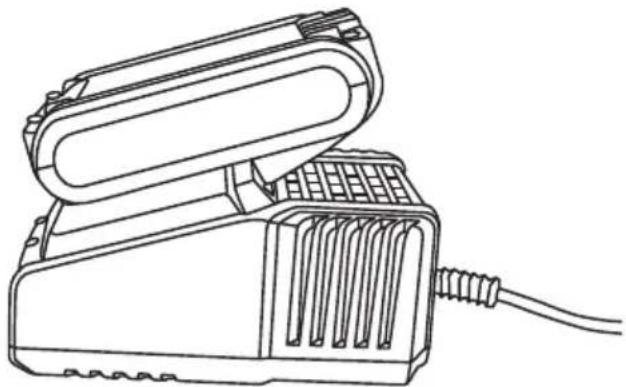

Laddning

Laddtemperatur 5–40 °C.

1. Anslut laddaren till ett vägguttag. Den gröna lysdioden tänds.

2. Skjut i batteriet i laddaren. Den gröna lysdioden släcks och den röda lysdioden lyser med fast sken när laddning pågår.

3. När batteriet är fulladdat lyser den gröna lysdioden med fast sken.

4. Dra ut batteriet ur laddaren och dra ut laddarens nätkabel ur vägguttaget när batteriet är fulladdat.

• Laddtiden är ca 40 min.
- Batteriet kan bli varmt vid laddning. Detta är helt normalt.
- Laddaren och batteriet fungerar bäst vid normal rumstemperatur. Ladda inte i direkt sollius eller i lägre temperaturer. Temperaturområde för laddning, 5–40 °C.
- När batteriet är urladdat stänger batteriets elektronik av skruvdragaren automatiskt.
- Vid längre förvaring (månader) ska batteriet vara laddat.

Felindikering vid laddning

• Den röda lvsdioden blinkar: defekt batteri, byt ut batteriet.
• Den gröna lysdioden blinkar: Batteriet är för varmt eller för kallt för att laddas. Låt batteriet uppnå normal rumstemperatur innan det laddas.

Sätt i/ta ut batteriet ur slagskruvdragaren

1. Ställ omkopplaren för höger-/vänstergång (5) i mittenläget så att strömbrytaren är låst. Detta för att undvika att slagskruvdragren startas oavsiktligt när batteriet sätts i.
2. Skiut in batteriet helt i sitt fäste.
3. Tryck ner batterilåset (4) och dra ut batteriet ur fästet när det behöver laddas.

Överbelastning och skydd

Slagskruvdragaren/batteriet har ett antal skydd för att undvika skada.

- Vid kortvarig hög belastning kan överbelastningsskyddet stänga av slagskruvdragaren/batteriet. Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se till att slagskruvdragaren är utan belastning och starta den på nytt. Den ska nu fungera normalt.

• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av slagskruvdragaren/batteriet. Skyddet är självåterställande men slagskruvdragaren går inte att starta förrän temperaturen sjunkit till en säker nivå. Låt slagskruvdragaren svalna innan arbetet återupptas. Undvik att utsätta slagskruvdragaren för ihållande solljus under långa perioder. Detta kan leda till att överhettningsskyddet aktiveras.
• Batteriet har ett underspänningsskydd som aktiveras när batteriet blir urladdat. Underspänningsskyddet stänger av slagskruvdragaren och batteriet måste laddas.

Skötsel och underhåll

• Håll alltid motorns ventilationsöppningar fria från föroreningar.
• Rengör slagskruvdragaren med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Om slagskruvdragaren inte ska används under en längre period ska batteriet vara fulladdat före förvaring.
• Förvara slagskruvdragaren torrt, utom räckhåll för barn om den inte ska användas under en längre period.

Felsökningsschema

Slagskruvdragaren startar inte.	Batteriet är urladdat. Ladda batteriet.Överbelastnings- eller överhettningsskyddet har aktiverats.Låt slagskruvdragaren vila några sekunder eller svalna innan arbetet återupptas.Strömbrytaren är defekt. Kontakta kundtjänst.
Slagskruvdragaren stängs av eller går sakta.	Batteriet är urladdat. Ladda batteriet.Överbelastnings- eller överhettningsskyddet har aktiverats.Låt slagskruvdragaren vila några sekunder eller svalna innan arbetet återupptas.Om problemet kvarstår, försäkra dig om att slagskruvdragaren inte överbelastas. Minska belastningen.Är arbetsuppgiften lämplig för slagskruvdragarens kapacitet?
Batteriet laddas inte.	Är laddaren ordentligt ansluten till vägguttaget?Finns det ström i vägguttaget?Är batteriet helt och ordentligt anslutet till laddaren?Är batteriet defekt eller för varmt/kallt? Se avsnittetLaddning-Felindikering vid laddning ovan.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Max åtdragningsmoment 140 Nm

Chuck 14 " (6,35 mm) hex

Ljud LpA = 82,1 dB(A), onoggrannhet KpA = 3 dB(A)

LwA = 93,1 dB(A), onoggrannhet KwA = 3 dB(A)

Använd hörselskydd

när ljudet överstiger 80 dB(A)

Vibrationsvärde a h = 12,1 m/s^2, K = 1,5 m/s^2

Vikt 1,0 kg (utan batteri)

Slagskrutekker

Art.nr. 41-1241 Modell CID180HB.2
