Produkttyp	Akku-Schlagschrauber
Marke	Cocraft
Modell	PRO Edition IB18-L
Leerlaufdrehzahl	0–2200 rpm
Schlagzahl	0–3000 bpm
Max. Drehmoment	140 Nm
Aufnahmegröße	1/4" (6,35 mm) Sechskant
Gewicht (ohne Akku)	1,0 kg
Akkuspannung	18 V (separat erhältlich)
Ladezeit	Ca. 40 min
LED-Arbeitslicht	Ja, automatische Abschaltung nach 15 s
Variabler Geschwindigkeitsauslöser	Ja, stufenlos
Rechts-/Linkslauf	Ja, mit Auslösesperre in Mittelstellung
Überlastschutz	Ja, automatische Rückstellung
Überhitzungsschutz	Ja, automatische Rückstellung nach Abkühlung
Tiefentladeschutz	Ja, automatische Abschaltung
Akkuanzeige	3 LEDs (voll: 3, 90%: 2, 25%: 1, leer: 0)
Gürtelclip	Ja, inklusive
Schalldruckpegel (LpA)	82,1 dB(A), K=3 dB(A)
Schallleistungspegel (LwA)	93,1 dB(A), K=3 dB(A)
Vibrationsemission	12,1 m/s², K=1,5 m/s²
Sicherheitsmerkmale	Isolierte Griffflächen, Auslösesperre, Sicherheitshinweise
Wartung	Lüftungsschlitze sauber halten; mit feuchtem Tuch abwischen; trocken lagern
Bestimmungsgemäße Verwendung	Eindrehen von Schrauben und Bolzen
Zertifizierungen	CE, Maschinenrichtlinie 2006/42/EG, EMV 2014/30/EU

Häufig gestellte Fragen - PRO Edition IB18-L Cocraft

Wie wechsle ich den Schraubendreher-Bit?

Setzen Sie zuerst den Rechts-/Linkslauf-Wahlschalter in die Mittelstellung, um den Auslöser zu verriegeln. Ziehen Sie die Spannzange nach vorne, setzen Sie den Bit ein und lassen Sie die Spannzange los. Stellen Sie sicher, dass der Bit sicher gehalten wird.

Was soll ich tun, wenn der Akku nicht lädt?

Überprüfen Sie, ob das Ladegerät ordnungsgemäß an eine aktive Steckdose angeschlossen ist. Stellen Sie sicher, dass der Akku richtig im Ladegerät sitzt. Wenn die rote LED blinkt, ist der Akku möglicherweise defekt. Wenn die grüne LED blinkt, ist der Akku zu heiß oder zu kalt; lassen Sie ihn Raumtemperatur (5–40 °C) erreichen.

Warum startet der Schlagschrauber nicht?

Der Akku könnte entladen sein – laden Sie ihn auf. Der Überlast- oder Überhitzungsschutz könnte ausgelöst worden sein – lassen Sie den Auslöser los und warten Sie einige Sekunden. Wenn das Problem weiterhin besteht, könnte der Auslöser defekt sein; wenden Sie sich an den Kundendienst.

Was ist das maximale Drehmoment dieses Schlagschraubers?

Das maximale Drehmoment beträgt 140 Nm, geeignet für schwere Befestigungsarbeiten.

Wie reinige und warte ich den Schlagschrauber?

Halten Sie die Motorlüftungsöffnungen frei von Schmutz. Reinigen Sie die Außenseite mit einem feuchten Tuch und milden Reinigungsmitteln. Verwenden Sie niemals Lösungsmittel oder ätzende Chemikalien. Lagern Sie ihn an einem trockenen, staubfreien Ort außerhalb der Reichweite von Kindern.

Kann ich jeden 18V-Akku mit diesem Werkzeug verwenden?

Nein, verwenden Sie nur die speziell für dieses Modell vorgesehenen Akkupacks. Die Verwendung anderer Akkus kann zu Verletzungen oder Bränden führen. Der Akku wird separat verkauft.

Wie lange dauert es, den Akku vollständig zu laden?

Die Ladezeit beträgt etwa 40 Minuten. Laden Sie nur mit dem vorgeschriebenen Ladegerät bei Umgebungstemperaturen zwischen 5 °C und 40 °C.

Was macht das LED-Arbeitslicht?

Das LED-Arbeitslicht beleuchtet den Arbeitsbereich, wenn der Auslöser gedrückt wird. Es schaltet sich etwa 15 Sekunden nach Loslassen des Auslösers automatisch aus.

Wie interpretiere ich die Akkuanzeige?

Drücken Sie die Taste am Akku. Drei LEDs = volle Ladung (100%). Zwei LEDs = ca. 90%. Eine LED = ca. 25%. Keine LEDs = Akku ist leer und muss geladen werden.

Ist beim Gebrauch dieses Werkzeugs ein Gehörschutz erforderlich?

Ja, Gehörschutz muss getragen werden, wenn der Schallpegel 80 dB(A) überschreitet. Die Geräuschemission des Werkzeugs beträgt 82,1 dB(A), daher wird ein Gehörschutz empfohlen.

BEDIENUNGSANLEITUNG PRO Edition IB18-L Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Ver. 20170116

Original Bedienungsanleitung

Impact Driver

Art.no 41-1241 Model CID180HB.2

Art.Nr. 41-1241 Modell CID180HB.2

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

Allgemeine Sicherheitshinweise für Akkuwerkzeuge

Warnung: Sämtliche Anweisungen lesen. Fehler bei der Einhaltung der nachstehenden Anweisungen können zu Stromschlägen, Brand und/oder schweren Verletzungen führen. Der Begriff „Elektrowerkzeuge“ in den nachfolgenden Warnhinweisen bezieht sich auf netz- oder akkubetriebene Handwerkzeuge.

DIESE ANLEITUNG AUFBEWAHREN.

1) Arbeitsumfeld

a) Das Arbeitsumfeld muss sauber und gut beleuchtet sein. Unordnung und unbeleuchtete Arbeitsbereiche führen leicht zu Unfällen.
b) Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung einsetzen, wie zum Beispiel in der Nähe leicht entzündlicher Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und andere Personen während des Gebrauchs von Elektro-werkzeugen fernhalten. Ablenkung kann zum Kontrollverlust führen.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Den Stecker niemals in irgendeiner Weise verändern. Niemals einen Adapterstecker gemeinsam mit einem geerdeten Elektrowerkzeug einsetzen. Unveränderte Stecker und passende Steckdosen verringern das Risiko für Stromschläge.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Herd oder Kühlschrank vermeiden. Wenn der Körper geerdet ist, erhöht sich das Risiko für Stromschläge.
c) Das Elektrowerkzeug niemals Regen oder Nässe aussetzen. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko für Stromschläge.
d) Niemals das Netzkabel zweckentfremden, um das Gerät zu tragen, zu ziehen oder um den Stecker aus der Steckdose zu ziehen. Das Kabel von Hitze, Öl, scharfen Kanten und sich bewegenden Geräteteilen fernhalten. Beschädigte oder verwickelte Kabel erhöhen das Risiko für Stromschläge.
e) Beim Einsatz eines Elektrowerkzeugs im Außenbereich ein geeignetes Verlängerungskabel einsetzen. Der Einsatz eines Verlängerungskabels für den Außenbereich verringert das Risiko für Stromschläge.

f) Falls der Einsatz eines Elektrowerkzeugs in feuchter Umgebung notwendig sein sollte, das Werkzeug über einen Fehlerstromschutzschalter ans Stromnetz anschließen. Der Einsatz eines Fehlerstromschutzschalters mindert das Risiko für Stromschläge.

3) Persönliche Sicherheit

a) Während der Tätigkeit aufmerksam sein und beim Einsatz eines Elektrowerkzeugs Vernunft walten lassen. Bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten kein Elektrowerkzeug bedienen. Ein Moment der Unachtsamkeit beim Einsatz eines Elektrowerkzeugs kann zu ernsten Verletzungen führen.
b) Persönliche Schutzausrüstung tragen. Immer einen Augenschutz tragen. Das Tragen von Schutzausrüstung wie Atemschutz, trittsicheren Sicherheitsschuhen, Helm und Gehörschutz je nach Art und Einsatz des Elektrowerkzeugs verringert das Risiko von Verletzungen.
c) Unbeabsichtigtes Einschalten vermeiden. Der Hauptschalter muss in OFF-Stellung sein, bevor der Stecker in die Steckdose gesteckt wird. Beim Tragen eines Elektrowerkzeugs einen Finger am Schalter zu halten oder das Gerät eingeschaltet ans Stromnetz anzuschließen, kann zu Unfällen führen.
d) Alle Einstellwerkzeuge vor dem Einschalten des Elektrowerkzeugs entfernen. Ein vergessenes Einstellwerkzeug an einem sich drehenden Geräteteil kann zu Verletzungen führen.
e) Nicht zu weit nach vorne strecken. Jederzeit auf einen sicheren Stand und Gleichgewicht achten. Das ermöglicht in unerwarteten Situationen eine bessere Kontrolle.
f) Geeignete Kleidung tragen. Keine weit sitzende Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangvorrichtungen montiert werden können, sicherstellen, dass diese angeschlossen sind und angewendet werden. Der Einsatz dieser Hilfsmittel verringert Gefährdungen durch Staub.

4) Bedienung und Wartung von Elektrowerkzeugen

a) Das Gerät nicht überbeanspruchen. Nur das Elektrowerkzeug nutzen, das für die jeweilige Tätigkeit vorgesehen ist. Mit dem passenden Elektrowerkzeug arbeitet es sich besser und sicherer im angegebenen Leistungsbereich.
b) Das Elektrowerkzeug nicht einsetzen, wenn dessen Ein-/Ausschalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Vor der Ausführung von Einstellarbeiten, dem Tausch von Zubehörteilen oder dem Ablegen des Elektrowerkzeugs zur Verwahrung den Stecker aus der Steckdose ziehen. Diese Vorkehrungen verringern das Risiko eines unbeabsichtigten Starts des Gerätes.

d) Ein unbenutztes Elektrowerkzeug außerhalb der Reichweite von Kindern aufbewahren. Das Gerät nicht von Personen nutzen lassen, die mit dessen Umgang nicht vertraut sind oder dessen Bedienungsanleitung nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.
e) Elektrowerkzeuge warten. Kontrollieren, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, Teile kaputt sind oder etwas anderes eingetroffen ist, wodurch die Funktion des Elektro werkzeugs beeinträchtigt ist. Sollte etwas beschädigt sein, muss es vor der Benutzung repariert werden. Viele Unfälle beruhen auf schlecht gewarteten Elektrowerkzeugen.
f) Die Schneidwerkzeuge scharf und sauber halten. Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneiden laufen leichter und sind einfacher zu führen.
g) Das Elektrowerkzeug, Zubehör und Einsatzwerkzeuge usw. entsprechend diesen Anweisungen einsetzen und zwar so, wie es für diesen speziellen Geräte typ vorgeschrieben ist. Dabei die Arbeitsbedingungen und die auszuführende Tätigkeit berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Bedienung und Service des wiederaufladbaren Elektrowerkzeugs

a) Vor Einsetzen des Akkus sicherstellen, dass das Gerät abgeschaltet ist.

Das Einsetzen eines Akkus in ein eingeschaltetes Elektrowerkzeug kann leicht zu Unfällen führen.

b) Den Akku nur mit einem vom Hersteller bestimmten Ladegerät laden.

Ein Ladegerät, das für einen Akkutyp passt, kann eine Brandgefahr ausmachen, wenn es für einen anderen Akkutyp verwendet wird.

c) Akkuwerkzeuge nur mit den dafür vorgesehenen Akkus verwenden.

Die Verwendung eines anderen Akkus kann Schäden und Feuergefahr verursachen.

d) Bei der Aufbewahrung eines nicht benutzten Akkus auf ausreichenden Abstand zu Gegenständen wie Klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen metallischen Gegenständen achten, die ei nen Kontakt zwischen den Akkupolen herstellen könnten. Ein Kurzschluss der Akkupole kann Verätzungen oder Brände verursachen.

e) Bei unsachgemäßer Behandlung des Akkus kann Säure austreten.

Kontakt mit Säure vermeiden. Bei versehentlichem Kontakt mit Säure mit Wasser abspülen. Wenn Säure in die Augen gerät, ist ein Arzt aufzusuchen.

Säure aus Akkus kann zu Reizungen und Verätzungen führen.

6) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Besondere Sicherheitshinweise für das Arbeiten mit Schlagschrauber

Das Werkzeug stets am isolierten Griff anfassen wenn in Umgebungen gearbeitet wird, in denen das Werkzeug oder die Schraube mit Stromleitungen in Kontakt kommen kann. Wenn Werkzeug oder Schraube in Kontakt mit stromführenden Leitungen kommt, können die Metallteile des Werkzeugs auch stromführend werden, was zu Stromschlägen führen kann.

Besondere Sicherheitshinweise für Akkus/Akkupacks

a) Niemals den Akku öffnen oder auf irgendeine Weise beschädigen bzw. auf ihn einwirken.
b) Den Akku nicht kurzschließen. Akkus stets so aufbewahren, dass sie nicht in Kontakt miteinander oder mit anderen stromführenden Gegenständen kommen können. Den Akku bei Nichtbenutzung von Metallgegenständen, wie Klammern, Münzen Schlüsseln, Nägeln und Schrauben fernhalten. Diese Gegenstände können Kontakt zwischen den Akkupolen herstellen und diese so kurzschließen, was zu Verbrennungen und Feuer führen kann.
c) Den Akku nicht Hitze oder offenem Feuer aussetzen. Den Akku nicht direkter Sonneneinstrahlung aussetzen.
d) Den Akku nicht Stößen und Schlägen aussetzen.
e) Falls der Akku ausläuft, die Flüssigkeit nicht in Kontakt mit Haut oder Augen kommen lassen. Wenn dies trotzdem passiert, die betroffenen Flächen sofort ordentlich mit Wasser abspülen und einen Arzt aufsuchen.
f) Falls Teile des Akkus verschluckt werden, sofort einen Arzt aufsuchen.
g) Den Akku sauber und trocken halten.
h) Den Akku zur Reinigung mit einem sauberen, trockenen Tuch abwischen.
i) Der Akku muss vor der Benutzung aufgeladen sein. Stets die Anweisungen in dieser Bedienungsanleitung befolgen und die richtige Lademethode benutzen.
j) Den Akku bei längerer Nichtbenutzung nicht im angeschlossenen Ladegerät aufbewahren.
k) Nach längerer Nichtbenutzung kann es notwendig sein, den Akku einige Male zu laden und zu entladen um die volle Kapazität zu erreichen.
I) Der Akku hat die beste Kapazität, wenn er bei Zimmertemperatur benutzt wird (20 °C, ±5 °C).
m) Bei der Abgabe des Akku an die Wertstoffsammlung Akkus mit unterschiedlichen chemischen Zusammensetzungen getrennt von einander halten.
n) Den Akku nur mit dem mitgelieferten Ladegerät laden. Kein anderes Ladegerät als das, welches speziell für diesen Akku vorgesehen ist, benutzen. Ein Akku-Ladegerät für einen bestimmten Akkutyp kann mit einem anderen Akkutyp für Brandgefahr sorgen.
o) Den Akku nur mit einem in dieser Bedienungsanleitung beschriebenem Werkzeug benutzen.

p) Den Akku außer Reichweite von Kindern halten.
q) Alle mitgelieferten Originaldokumente für künftigen Gebrauch aufbewahren.
r) Bei Nichtbenutzung den Akku aus dem Werkzeug nehmen.
s) Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen.

Sicherheitshinweise für Akkus und Ladegeräte

• Nie versuchen, den Akku zu öffnen.
• Den Akku nie in direktem Sonnenlicht oder bei Temperaturen über 40 °C aufbewahren.
• Den Akku ausschließlich bei Temperaturen zwischen 5–40 °C laden.
• Den Akku niemals Wasser aussetzen.

Vibrationen

• Die Messung des in dieser Bedienungsanleitung angegebenen Schwingungsemissionswert ist mit der standardisierten Messmethode gemäß EN 60745 durchgeführt worden und kann zum Vergleich versch. Elektrowerkzeuge herangezogen werden.
• Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt, wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektro werkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
• Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder einge schaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Produktkennzeichnung mit Sicherheitssymbolen

Die Bedienungsanleitung vollständig durchlesen.

max 40 °C

Den Akku vor Hitze (z. B. direkte Sonnen-einstrahlung, offene Flammen), Wasser und Feuchtigkeit schützen. Explosionsgefahr.

Beim Arbeiten immer Gehörschutz, Schutzbrille und Atemschutz tragen.

Nur für den Innenbereich geeignet.

Das Werkzeug nicht Wasser oder anderen Flüssigkeiten aussetzen.

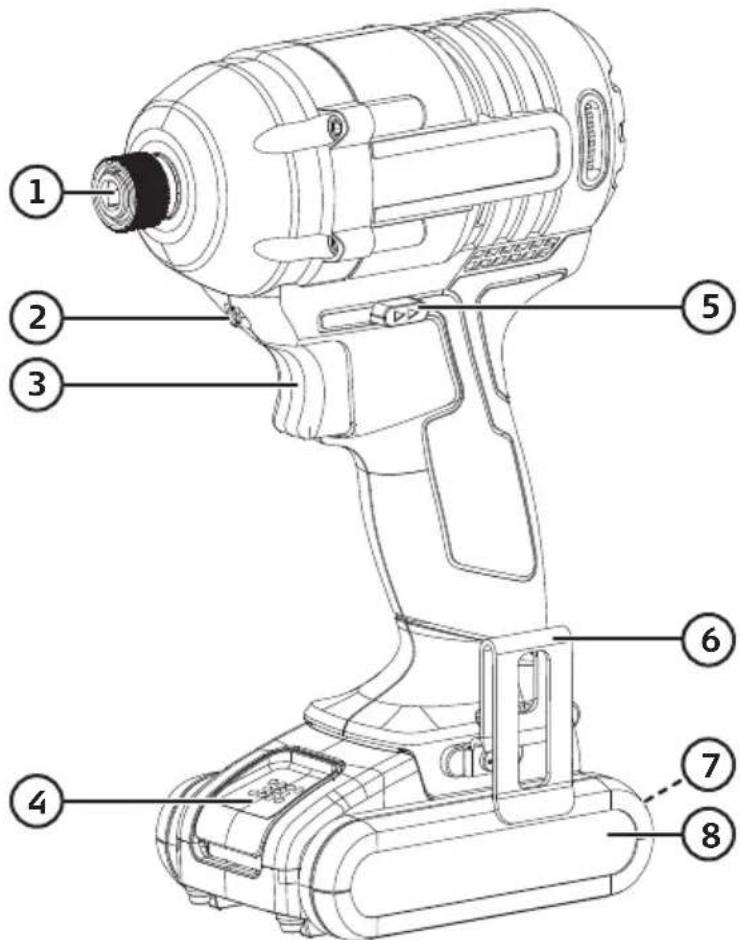

Produktbeschreibung

1. Bohrfutter 14 " hex
2. LED-Beleuchtung
3. Ein-/Ausschalter (stufenlos)
4. Akkuverriegelung
5. Umschalter für Rechts-/Linksdrehung, Sperre für Ein-/Ausschalter
6. Gürtelclip
7. Ladestandsanzeige
8. 18 V Akku (separat erhältlich)

• Mit dem Umschalter (5) Rechts- oder Linkslauf wählen. Der Umschalter hat eine mittlere Position, in der der Ein-/Ausschalter verriegelt ist. Wenn der Umschalter in der mittleren Position steht, kann die Maschine nicht gestartet werden. Die Maschine wird durch Drücken des Ein-/Ausschalters (3) gestartet bzw. gestoppt.
• Das Gerät ist mit stufenloser Drehzahlsteuerung ausgestattet. Je mehr der Ein-/Ausschalter eingedrückt wird, umso höher wird die Drehzahl.

Beleuchtung

Die Beleuchtung wird beim Einschalten des Gerätes automatisch eingeschaltet und ca. 15 s nach Loslassen des Ein-/Ausschalters wieder ausgeschaltet.

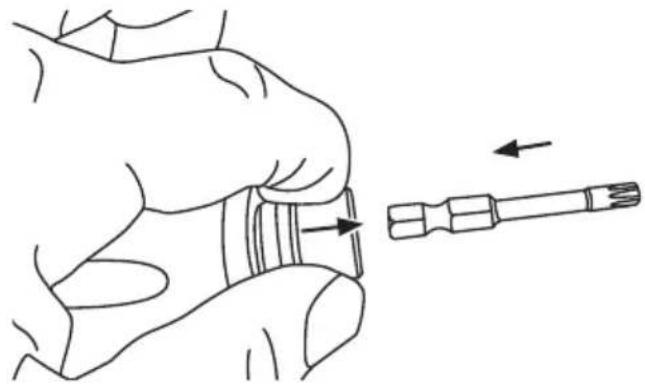

Bohrfutter

Das Bohrfutter ist für Bits/Bithalterungen mit 1/4"- (6,35 mm) Sechskantschaft vorgesehen.

1. Den Umschalter für Rechts-/Linksdrehung (5) in die Mitte stellen, sodass der Ein-/Ausschalter verriegelt ist. So wird verhindert, dass der Schlagschrauber beim Auswechseln des Werkzeugs unabsichtlich eingeschaltet wird.

1. Die Verriegelungshülse nach vorne schieben und den gewünschten Bit bzw. die Bithalterung einsetzen.

2. Die Verriegelungshülse loslassen und überprüfen, dass der Bit bzw. die Bithalterung ordentlich festsitzt.

3. Die Verriegelungshülse wieder nach vorne ziehen, um den Bit bzw. die Bithalterung wieder abzunehmen.

Akku und Ladegerät

Hinweis: Akku und Ladegerät separat erhältlich.

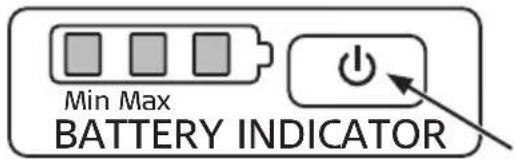

Ladestandsanzeige am Akku

Hinweis: Der Indikator zeigt den ungefähren Ladestand des Akkus an. Die unten aufgeführten Prozentangaben sind als Richtwert anzusehen.

• Die Taste rechts von der Ladestandsanzeige drücken, um den Ladestatus anzuzeigen.
- Bei vollständig geladenem Akku (100 %) leuchten alle drei LEDs. Bei einem Ladestatus von ca. 80 % leuchten zwei LEDs. Bei einem Ladestatus von ca. 25 % leuchtet nur eine LED. Leuchtet keine LED ist der Akku leer und muss geladen werden.

Ladevorgang

Lade-Temperaturbereich 5–40 °C.

1. Das Ladegerät an eine Steckdose anschließen. Die grüne Leuchtdiode leuchtet auf.
2. Den Akku in das Ladegerät stecken. Die grüne LED erlischt und die rote LED leuchtet während des Ladevorgangs ununterbrochen.
3. Ist der Akku vollständig geladen, leuchtet die grüne LED.
4. Wenn der Akku vollständig geladen ist, das Ladegerät vom Akku-Schrauber und dann von der Steckdose trennen.

• Ladedauer ca. 40 min.
- Der Akku kann beim Laden etwas warm werden. Dies ist vollkommen normal.
- Ladegerät und Akku funktionieren am besten bei normaler Zimmertemperatur. Nicht in direktem Sonnenlicht oder bei kälteren Temperaturen laden. Temperaturbereich zum Laden: 5 bis 40 °C.
- Wird der Akku entladen, schaltet die Elektronik im Akku die Maschine automatisch ab.
- Bei längerer Verwahrung (über Monate) muss der Akku geladen sein.

Fehleranzeige beim Laden

• Die rote LED blinkt: Akku defekt. Akku austauschen.
• Die grüne Leuchtdiode blinkt: Der Akku ist zu warm oder zu kalt, um ihn zu laden. Den Akku auf Zimmertemperatur abkühlen/aufwärmen lassen, bevor er geladen wird.

Den Akku aus dem Gerät nehmen

1. Den Umschalter für Rechts-/Linksdrehung (5) in die Mitte stellen, sodass der Ein-/Ausschalter verriegelt ist. So wird verhindert, dass der Schlagschrauber beim Auswechseln des Akkus unabsichtlich eingeschaltet wird.
2. Den Akku in seine Halterung schieben.
3. Wenn der Akku geladen werden muss, die Sperre (4) herunterdrücken und den Akku aus der Halterung nehmen.

Überlastung und Schutz

Das Gerät und der Akku sind mit einer Reihe von Schutzvorrichtungen ausgerüstet.

- Bei kurzzeitiger Überbelastung kann der Überlastungsschutz das Gerät bzw. den Akku abschalten. Der Überlastungsschutz ist selbstrückstellend. Den Ein-/Ausschalter loslassen und ein paar Sekunden warten, während das Gerät belastungsfrei ist. Dann erneut starten. Das Gerät sollte nun wieder normal funktionieren.

• Bei längerer Überbelastung kann der Überhitzungsschutz das Gerät bzw. den Akku abschalten. Der Überhitzungsschutz ist selbstrückstellend, aber das Gerät kann erst wieder gestartet werden, wenn es abgekühlt ist. Die Maschine vor erneuter Benutzung abkühlen lassen. Das Produkt nicht für längere Zeit direkter Sonneneinstrahlung aussetzen. Dies kann den Überhitzungsschutz auslösen lassen.
• Der Akku verfügt über einen Unterspannungsschutz, der auslöst, wenn der Akku entladen ist. Der Unterspannungsschutz schaltet dann automatisch das Gerät ab und der Akku muss geladen werden.

Pflege und Wartung

• Die Belüftungsöffnungen des Motors immer frei von Verschmutzungen halten.
- Das Gerät mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
- Bei längerer Nichtbenutzung das Gerät mit vollständig geladenem Akku aufbewahren.
- Das Gerät bei längerer Nichtbenutzung trocken und außer Reichweite von Kindern aufbewahren.

Fehlersuche

Das Gerät startet nicht.	Der Akku ist leer. Den Akku aufladen.Der Überlastungs- oder Überhitzungsschutz ist ausgelöst worden. Das Gerät vor erneuter Benutzung abkühlen lassen.Ein-/Ausschalter defekt. Den Kundenservice kontaktieren.
Der Schlagschrauber schaltet sich ab oder läuft nur langsam.	Der Akku ist leer. Den Akku aufladen.Der Überlastungs- oder Überhitzungsschutz ist ausgelöst worden. Das Gerät vor erneuter Benutzung abkühlen lassen.Wenn das Problem bestehen bleibt, sicherstellen, dass das Gerät nicht überbeansprucht wird. Die Belastung verringern.Sicherstellen, dass die Arbeitsaufgabe für den Schlagschrauber geeignet ist.
Der Akku wird nicht geladen.	Sicherstellen, dass das Ladegerät korrekt an die Steck-dose angeschlossen ist.Sicherstellen, dass Spannung auf der Steckdose liegt.Sicherstellen, dass das der Akku unbeschädigt ist und korrekt an das Ladegerät angeschlossen ist.Sicherstellen, dass der Akku nicht defekt oder zu warm/kalt ist. Sie Abschnitt Fehleranzeige beim Laden weiter oben.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Drehzahl 0–2200 /min

Schlagzahl 0–3000 /min

Max. Anziehdrehmoment 140 Nm

Bohrfutter 14 " (6,35 mm) hex

Schallpegel LpA = 82,1 dB(A), Unsicherheit KpA = 3 dB(A)

LwA = 93,1 dB(A), Unsicherheit KwA = 3 dB(A)

Gehörschutz tragen,

wenn der Geräuschpegel

folgenden Wert übersteigt 80 dB(A)

Schwingungsemissionswert a _h=12,1 m/s^2, K=1,5 m/s^2

Gewicht 1,0 kg (ohne Akku)

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

18V IMPACT DRIVER

Cocraft 41-1241

CID180HB.2

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
