Produkttyp	Akku-Bohrschrauber
Marke	Cocraft
Modell	HD 12 (CDT112EL)
Akkuspannung	12 V (Nennspannung 11,1 V)
Akkukapazität	1300 mAh
Leerlaufdrehzahl	0–750 U/min
Bohrfuttergröße	10 mm (Schnellspannfutter)
Ladezeit	5 Stunden
Gewicht	810 g
Bohrfähigkeit (Holz)	16 mm
Bohrfähigkeit (Stahl)	8 mm
Ladegerät Eingang	100–240 V AC, 50/60 Hz, 10 W
Ladegerät Ausgang	13,5 V DC, 300 mA
Geräuschemission (LpA)	75,3 dB(A) (K=5 dB)
Geräuschemission (LwA)	86,3 dB(A) (K=5 dB)
Vibration (Bohren in Metall)	3,63 m/s² (K=1,5 m/s²)
Hauptmerkmale	Variabler Geschwindigkeitsabzug, Vorwärts-/Rückwärtsgang mit Sperre, Arbeitslicht, Akku-Zustandsanzeige, Überlastschutz
Wartung	Mit weicher Bürste reinigen; trocken lagern; Akku alle 6 Monate laden
Sicherheit	Anleitung lesen; PSA verwenden; Feuchtigkeit vermeiden; Akku vor Einstellungen abklemmen
Ersatzteile / Reparierbarkeit	Reparaturen nur durch qualifiziertes Personal; Original-Ersatzteile verwenden

Häufig gestellte Fragen - HD 12 Cocraft

Wie lade ich den Akku?

Stecken Sie das Ladegerät in eine Steckdose und verbinden Sie den DC-Stecker mit der Eingangsbuchse (8) des Bohrschraubers. Laden Sie bei Raumtemperatur (18–24 °C). Die Akku-Zustandsanzeigen zeigen den Ladevorgang an: dauerhaft rot wenn entladen, dann rot+gelb, dann rot+gelb+grün, und schließlich dauerhaft grün wenn voll geladen.

Was bedeuten die Akku-Zustandsanzeigen?

Nur dauerhaft rot: Akku entladen. Dauerhaft rot und gelb: lädt. Dauerhaft rot, gelb und grün: fast voll geladen. Nur dauerhaft grün: voll geladen. Blinkendes rot: Akku zu heiß zum Laden.

Wie wechsle ich den Bohrer?

Stellen Sie den Vorwärts-/Rückwärts-Wahlschalter (2) auf die Mittelstellung, um den Auslöser zu verriegeln. Drehen Sie das Schnellspannfutter (1) nach links zum Festziehen, nach rechts zum Lösen. Stellen Sie sicher, dass der Bohrer zentriert und fest sitzt.

Wie wähle ich Vorwärts oder Rückwärts?

Verwenden Sie den Vorwärts-/Rückwärts-Wahlschalter (2) über dem Auslöser. Drücken Sie ihn auf eine Seite für Vorwärtsdrehung, auf die andere für Rückwärts. Die Mittelstellung verriegelt den Auslöser.

Was soll ich tun, wenn der Bohrschrauber bei starker Belastung stoppt?

Dies kann an der Überlastschutzfunktion liegen. Lassen Sie den Auslöser los, warten Sie einige Sekunden, stellen Sie sicher, dass der Bohrer nicht belastet ist, und starten Sie neu. Wenn er nicht neu startet, lassen Sie das Werkzeug abkühlen, da der Überhitzungsschutz aktiviert sein könnte.

Kann ich diesen Bohrschrauber bei Nässe verwenden?

Nein. Setzen Sie das Werkzeug nicht Regen oder Nässe aus. Eindringendes Wasser erhöht das Risiko eines Stromschlags. Halten Sie das Werkzeug stets trocken.

Welche Sicherheitsausrüstung sollte ich verwenden?

Tragen Sie stets einen Augenschutz, eine Gesichtsmaske und einen Gehörschutz. Verwenden Sie rutschfeste Sicherheitsschuhe und ggf. einen Helm. Vermeiden Sie lockere Kleidung und Schmuck.

Wie reinige und warte ich den Bohrschrauber?

Reinigen Sie die Außenseite mit einer weichen Bürste oder einem Tuch. Verwenden Sie niemals Wasser, Lösungsmittel oder ätzende Chemikalien. Entfernen Sie regelmäßig Schmutz aus den Motorlüftungsschlitzen (6). Lagern Sie das Gerät an einem trockenen Ort außerhalb der Reichweite von Kindern.

Wie lange hält der Akku und wie sollte ich ihn lagern?

Die Akkukapazität beträgt 1300 mAh. Bei längerer Lagerung bei Raumtemperatur aufbewahren und alle 6 Monate vollständig laden, um die Kapazität zu erhalten. Nicht extremer Hitze oder Kälte aussetzen.

Was soll ich tun, wenn der Akku nicht lädt?

Überprüfen Sie, ob das Ladegerät in eine funktionierende Steckdose eingesteckt ist. Stellen Sie sicher, dass das Ladegerätkabel und die Eingangsbuchse (8) intakt und sauber sind. Wenn der Akku heiß ist, lassen Sie ihn vor dem Laden abkühlen.

BEDIENUNGSANLEITUNG HD 12 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no Model

41-2300 CDT112EL

Ver. 20191022

Original Bedienungsanleitung

In:100–240 V AC 50/60 Hz, 10 W

Ut:13,5 V DC, 300 mA

Vibration

Art.Nr. 41-2300 Modell CDT112EL

Vor der Benutzung die Anleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

Allgemeine Sicherheitshinweise für Akku-Werkzeuge

Warnhinweis! Alle Warnhinweise, Anweisungen, Darstellungen und technischen Daten beachten, die mit diesem Elektrowerkzeug geliefert werden. Nichtbeachtung der folgenden Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen.

ALLE WARNHINWEISE UND ANWEISUNGEN FÜR DEN ZUKÜNFTIGEN GEBRAUCH AUFBEWAHREN.

Der Begriff „Elektrowerkzeug“ in den nachfolgenden Warnhinweisen bezieht sich auf netz- oder akkubetriebene Handwerkzeuge.

1) Arbeitsumfeld

a) Das Arbeitsumfeld muss sauber und gut beleuchtet sein. Unordnung und unbeleuchtete Arbeitsbereiche führen leicht zu Unfällen.
b) Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung einsetzen, wie zum Beispiel in der Nähe leicht entzündlicher Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und andere Personen während des Gebrauchs von Elektrowerkzeugen fernhalten. Ablenkung kann zum Kontrollverlust führen.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Den Stecker niemals in irgendeiner Weise verändern. Niemals einen Adapterstecker gemeinsam mit einem geerdeten Elektrowerkzeug einsetzen. Unveränderte Stecker und passende Steckdosen verringern das Risiko für Stromschläge.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Herd oder Kühlschrank vermeiden. Wenn der Körper geerdet ist, erhöht sich das Risiko für Stromschläge.
c) Das Elektrowerkzeug niemals Regen oder Nässe aussetzen. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko für Stromschläge.
d) Niemals das Netzkabel zweckentfremden, um das Gerät zu tragen, zu ziehen oder um den Stecker aus der Steckdose zu ziehen. Das Kabel von Hitze, Öl, scharfen Kanten und sich bewegenden Geräteteilen fernhalten. Beschädigte oder verwickelte Kabel erhöhen das Risiko für Stromschläge.

e) Beim Einsatz eines Elektrowerkzeugs im Außenbereich ein geeignetes Verlängerungskabel einsetzen. Der Einsatz eines Verlängerungskabels für den Außenbereich verringert das Risiko für Stromschläge. Falls der Einsatz eines Elektrowerkzeugs in feuchter Umgebung notwendig sein sollte, das Werkzeug über einen Fehlerstromschutzschalter ans Stromnetz anschließen. Der Einsatz eines Fehlerstromschutzschalters mindert das Risiko für Stromschläge.

3) Persönliche Sicherheit

a) Während der Tätigkeit aufmerksam sein und beim Einsatz eines Elektro werkzeugs Vernunft walten lassen. Bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten kein Elektrowerkzeug bedienen. Ein Moment der Unachtsamkeit beim Einsatz eines Elektrowerkzeugs kann zu ernsten Verletzungen führen.

b) Persönliche Schutzausrüstung tragen. Immer einen Augenschutz tragen. Das Tragen von Schutzausrüstung wie Atemschutz, trittsicheren Sicherheitsschuhen, Helm und Gehörschutz je nach Art und Einsatz des Elektrowerkzeugs verringert das Risiko von Verletzungen.

c) Unbeabsichtigtes Einschalten vermeiden. Der Hauptschalter muss in OFF-Stellung sein, bevor der Stecker in die Steckdose gesteckt wird. Beim Tragen eines Elektrowerkzeugs einen Finger am Schalter zu halten oder das Gerät eingeschaltet ans Stromnetz anzuschließen, kann zu Unfällen führen.

d) Alle Einstellwerkzeuge vor dem Einschalten des Elektrowerkzeugs entfernen. Ein vergessenes Einstellwerkzeug an einem sich drehenden Geräteteil kann zu Verletzungen führen.

e) Nicht zu weit nach vorne strecken. Jederzeit auf einen sicheren Stand und Gleichgewicht achten. Das ermöglicht in unerwarteten Situationen eine bessere Kontrolle.

f) Geeignete Kleidung tragen. Keine weit sitzende Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sicherstellen, dass diese angeschlossen sind und angewendet werden. Der Einsatz dieser Hilfsmittel verringert Gefährdungen durch Staub.

h) Auch wer mit Elektrowerkzeugen vertraut ist, darf nicht vergessen, die geltenden Sicherheitshinweise zu beachten. Nachlässiger Umgang kann im Bruchteil einer Sekunde zu schweren Körperverletzungen führen.

4) Benutzung und Wartung von Elektrowerkzeugen

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.

b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht ein-/ausschaltet. Elektrowerkzeuge, die nicht über den Schalter bedient werden können, machen eine Gefahr aus und müssen repariert werden.

c) Zum Ändern der Einstellungen, Austausch von Werkzeugteilen und bei Nichtbenutzung stets den Netzstecker ziehen, bzw. den Akku entfernen (falls dieser abnehmbar ist). Diese vorbeugenden Maßnahmen verringern die Gefahr, dass sich das Elektrohandwerkzeug unbeabsichtigt einschaltet.
d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren. Personen, die nicht mit der Bedienung vertraut sind, das Elektrowerkzeug nicht benutzen lassen. Elektrowerkzeuge können bei Nichtbeachtung eine große Gefahr ausmachen.
e) Bedienung und Wartung von Elektrowerkzeugen. Sicherstellen, dass bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, dass keine Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Evt. Beschädigungen unbedingt vor der Benutzung reparieren lassen. Viele Unglücke werden durch mangelnde Wartung verursacht.
f) Die Schneidwerkzeuge scharf und sauber halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.
g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Bei Zweckentfremdung können Sach- und Personenschäden entstehen.
h) Griffe und Grifflächen trocken, sauber und frei von Öl und Fett halten. Rutschige Griffe und Grifflächen tragen zu unvorhergesehenen Situationen bei, in denen das Elektrohandwerkzeug nicht sicher gehandhabt werden kann.

5) Bedienung und Wartung des Akkus

a) Den Akku nur mit einem vom Hersteller dafür vorgesehenen Ladegerät laden. Ein Akku-Ladegerät für einen bestimmten Akkutyp kann mit einem anderen Akkutyp für Brandgefahr sorgen.

b) Nur Akkus verwenden, welche die richtigen technischen Daten besitzen und für genau das benutzte Elektrowerkzeug vorgesehen und konstruiert sind. Die Benutzung anderer Batterie-/Akkusorten kann zu Personenschäden und Bränden führen.

c) Wenn der Akku nicht benutzt wird, ist bei der Aufbewahrung auf ausreichenden Abstand zu Gegenständen wie Klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen metallischen Gegenständen zu achten, die einen Kontakt zwischen den Akkupolen herstellen könnten. Durch einen Kurzschluss der Batteriepole kann es zu Brandverletzungen oder Feuer kommen.

d) Bei unsachgemäßer Behandlung des Akkus kann Säure austreten; Kontakt vermeiden. Bei direktem Kontakt mit der Säure mit reichlich Wasser abspülen. Bei Kontakt mit den Augen einen Arzt aufsuchen. Austretende Batteriesäure kann Reizungen und Verbrennungen verursachen.

e) Niemals ein modifiziertes Elektrowerkzeug oder einen Akku, der modifiziert oder beschädigt wurde, benutzen. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten, was zu Feuer, Explosion und Körperverletzung führen kann.

f) Akkus niemals extremer Hitze oder offenem Feuer aussetzen. Bei Temperaturen über 130 °C (265 °F) kann der Akku explodieren.

g) Alle Ladeanweisungen befolgen und den Akku oder das Elektrowerkzeug niemals bei anderen Temperaturen als den in dieser Anleitung angegebenen laden. Ein nicht ordnungsgemäßer Ladevorgang oder ein Ladevorgang bei Temperaturen, die nicht den in diesem Handbuch angegebenen entsprechen, kann den Akku beschädigen und die Brandgefahr erhöhen.

6 Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.
b) Niemals versuchen, einen beschädigten Akku selbst zu reparieren. Akkus, die gewartet werden müssen, dürfen nur vom Hersteller oder von autorisiertem Personal gehandhabt werden.

Besondere Sicherheitsbestimmungen zum Bohren und Schrauben

Das Elektrowerkzeug immer am isolierten Griff anfassen, wenn es an Orten benutzt wird, wo das Bohr- bzw. Schraubwerkzeug in Kontakt mit stromführenden Leitungen oder dem eigenen Stromkabel kommen kann. Falls das Verbindungs-element in Kontakt mit stromführenden Leitungen kommt, können die Metallteile des Werkzeugs auch stromführend werden, was zu Stromschlägen führen kann.

Sicherheitshinweise für das Arbeiten mit langem Bohrzubehör

• Niemals mit einer höheren Geschwindigkeit als der maximal zulässigen Geschwindigkeit des Zubehörs arbeiten. Bei höheren Geschwindigkeiten kann sich der Bohrer verbiegen, wenn er sich frei drehen kann, ohne das Werkstück zu berühren, was zu Verletzungen führen kann.
• Das Bohren immer mit niedriger Geschwindigkeit starten und darauf achten, dass die Spitze des Bohrers das Werkstück berührt. Bei höheren Geschwindigkeiten kann sich der Bohrer verbiegen, wenn er sich frei drehen kann, ohne das Werkstück zu berühren, was zu Verletzungen führen kann.
• Den Bohrer niemals schief belasten und niemals unmotiviert festdrücken. Der Bohrer kann sich lösen, was dazu führen kann, dass die Kontrolle verloren geht, was wiederum zu Körperverletzungen führen kann.

Weitere Sicherheitshinweise

• Das Elektrowerkzeug sofort ausschalten, wenn montierte Schneidwerkzeuge/ Bits hängenbleiben. Der Benutzer muss stets auf ein hohes Drehmoment vorbereitet sein, das zu unvorhergesehenen Stößen führen kann. Schneidwerkzeuge/Bits können im Werkstück hängenbleiben, wenn es eingeklemmt wird oder das Elektrohandwerkzeug überlastet wird.
• Das Elektrowerkzeug stets ordentlich festhalten. Beim Ein- oder Ausdrehen von Schrauben kann es vorübergehend zu hohen Drehmomenten kommen.

• Das Werkstück ordentlich festspannen. Ein Werkstück, das mit einer Zwinge o. ä. eingespannt oder an einem Schraubstock befestigt ist, ist sicherer, als wenn es von Hand gehalten wird.

• Einen geeigneten Detektor/Finder benutzen, um verdeckte Strom-, Gas oder Wasserleitungen im Arbeitsbereich zu finden. Bei Bedarf an einen Fachmann wenden. Kontakt mit Stromleitungen kann zu elektrischem Schlag oder Feuer führen. Beschädigte Gasleitungen können zu Explosionen führen. Beschädigte Wasserleitungen können zu erheblichen Sachschäden führen.

• Abwarten, bis das Elektrowerkzeug komplett zum Stillstand gekomme ist, bevor es abgelegt wird. Befestigtes Zubehör kann festklemmen und dafür sorgen, dass die Kontrolle über die Maschine verloren wird.
• Ein beschädigter oder verbrauchter Akku kann Dämpfe abgeben. Der Akku kann anfangen zu brennen oder explodieren. Sicherstellen, dass der Arbeitsplatz gut belüftet ist, und einen Arzt konsultieren, wenn sich jemand durch die Dämpfe in irgendeiner Weise beeinträchtigt fühlt. Die Dämpfe können die Atemwege reizen.
• Niemals den Akku öffnen. Kurzschlussgefahr.
• Der Akku kann durch scharfe Gegenstände wie Nägel, Schraubendreher oder andere äußere Einflüsse auf das Gehäuse beschädigt werden. Es können Kurzschlüsse innerhalb des Gehäuses auftreten, die zu Rauchentwicklung, Feuer, Explosion oder Überhitzung führen können.
• Den Akku nur in einem dafür vorgesehenen Gerät vom Originalhersteller betreiben. Dies schützt den Akku vor schädlicher Überlastung.
• Den Akku vor starker Hitze wie z. B. längerer starker Sonneneinstrahlung oder offenem Feuer schützen. Den Akku nicht Feuchtigkeit oder Wasser aussetzen. Explosionsgefahr.

Produktkennzeichnung mit Sicherheitssymbolen

Bedienungsanleitung lesen.

Atemschutz benutzen.

Schutzbrille tragen.

Gehörschutz tragen.

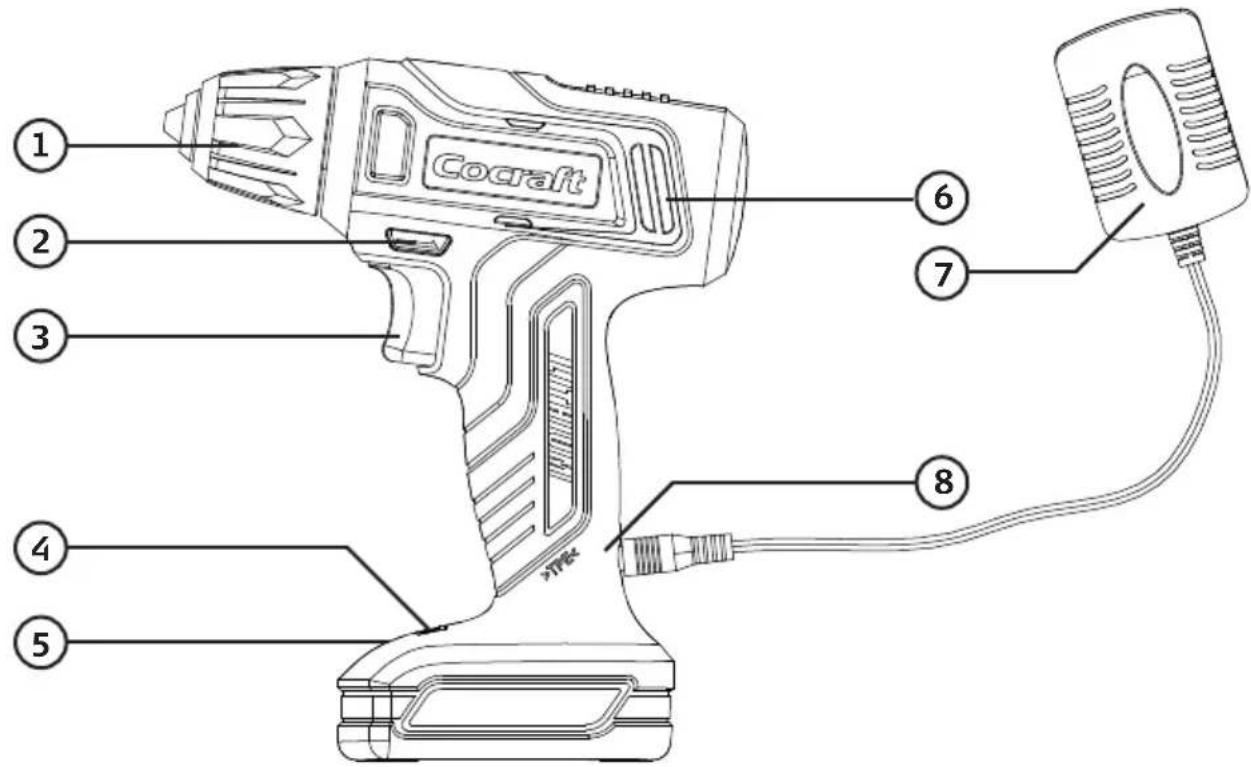

Produktbeschreibung

1. Schnellspannbohrfutter
2. Drehrichtungsumschalter, Schaltersperre
3. Ein-/Ausschalter (stufenlos)
4. Ladestandsanzeige
5. Beleuchtung
6. Belüftungsöffnungen des Motors
7. Ladegerät
8. Anschluss für Ladegerät

Gebrauch

Ladevorgang

Für optimale Leistung den Akku stets bei normaler Zimmertemperatur (18–24 °C) aufladen. Den Akku nie bei Temperaturen unter 4 °C und über 40 °C laden.

1. Das Ladegerät an eine Steckdose anschließen.
2. Das Ladekabel an die Ladebuchse (8) des Schraubers anschließen.
3. Die Ladestandsanzeige (4) zeigt folgendermaßen an:
4. Der Akku ist beim Anschließen des Ladegerätes vollständig entladen: einzig rotes Leuchten
5. Während des Ladevorgangs: rotes und gelbes Leuchten. Danach rotes, gelbes und grünes Leuchten.
6. Vollständig geladener Akku: einzig grünes Leuchten

Wichtig

Wenn der Schrauber heiß war oder so hart gefahren wurde, dass der Akku zum Laden zu heiß ist, blinkt die Ladeanzeige rot, wenn das Ladegerät angeschlossen wird. Vor dem Laden des Akkus das Gerät abkühlen lassen.

Überlastung und Schutzvorrichtungen

Der Akku ist mit einer Reihe von Schutzvorrichtungen ausgestattet, um Schäden am Akku und Gerät zu verhindern.

• Bei kurzzeitiger Überbelastung kann der Überlastungsschutz das Gerät abschalten. Die Schutzvorrichtung stellt sich selber in die Ausgangsstellung zurück. Den Stromschalter loslassen und ein paar Sekunden warten, während das Gerät belastungsfrei ist. Dann erneut starten. Das Gerät sollte nun wieder normal funktionieren.
• Bei längerer Überbelastung kann der Überhitzungsschutz das Gerät abschalten. Der Überhitzungsschutz ist selbstrückstellend, aber das Gerät kann erst wieder gestartet werden, wenn es abgekühlt ist. Vor einem erneuten Startversuch das Gerät bzw. den Akku abkühlen lassen. Schädliche Temperaturen können auch bei andauernder Sonnenbestrahlung auftreten, die daher zu vermeiden ist.
• Der Akku verfügt über einen Unterspannungsschutz, der auslöst, wenn der Akku entladen ist. Der Unterspannungsschutz schaltet dann automatisch das Gerät ab und der Akku muss geladen werden.

Funktionen

Geräteschalter

• Die Maschine wird durch Drücken des Ein-/Ausschalters (3) gestartet bzw. gestoppt.
• Die Maschine verfügt über eine stufenlose Drehzahlregelung, die beim Schrauben sehr praktisch ist. Je mehr der Ein-/Ausschalter eingedrückt wird, umso höher wird die Drehzahl.

Beleuchtung

Der Schrauber ist mit einer Leuchte (5) ausgestattet, die für optimale Ausleuchtung beim Akku angebracht ist, um nicht durch das Bohrfutter verdeckt zu werden. Die Beleuchtung wird beim Drücken des Gerätesschalters automatisch eingeschaltet und nach ca. 4 s nach Loslassen wieder ausgeschaltet.

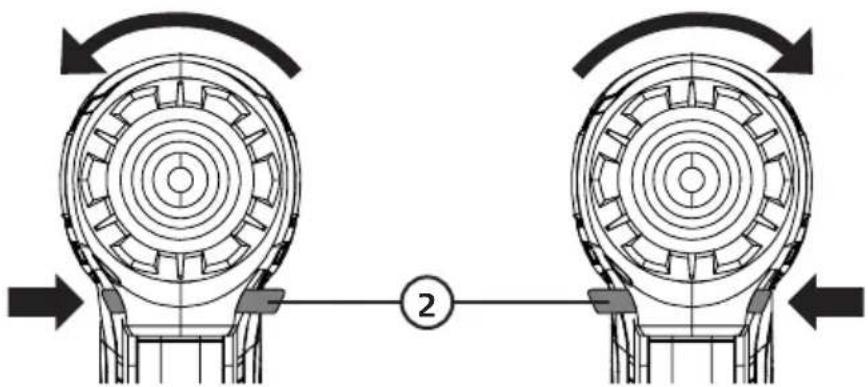

Umschalter für Rechts-/Linksdrehung, Sperre

Mit dem Umschalter (2) Rechts- oder Linkslauf wählen. Der Umschalter hat eine mittlere Position, in welcher der Ein-/Ausschalter verriegelt ist. Wenn der Umschalter in der mittleren Position steht, kann die Maschine nicht gestartet werden.

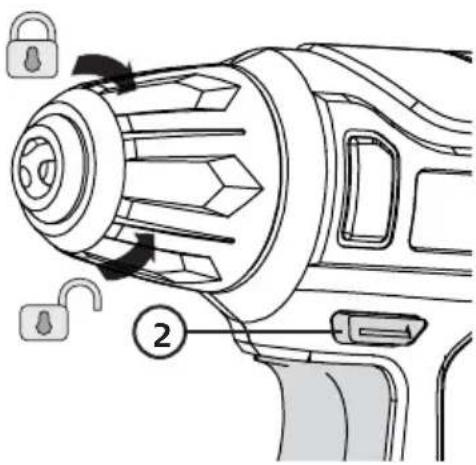

Montage/Wechsel von Bohrer oder Bit

Die Maschine verfügt über ein Schnellspannbohrfutter, das den Austausch von Bohrern oder Bits mit einer Hand erleichtert. Zum Festziehen nach links drehen, zum Lösen nach rechts drehen. Sicherstellen, dass der Bohrer/Bit im Bohrfutter richtig fest sitzt und zentriert ist.

1. Den Umschalter (2) auf die mittlere Position stellen, um den Schrauber zu sperren.
2. Das Bohrfutter wie auf den Abbildungen gezeigt drehen, um den Bohrer/Bit zu verriegeln bzw. zu entriegeln.

Hinweise und Tipps zum Bohren

• Beim Bohren in glattem Material, z. B. Fliesen, sollte ein starker Klebestreifen an der Bohrstelle aufgeklebt werden, um ein Abrutschen des Bohrers zu verhindern.
• Beim Bohren in Metall wird empfohlen, zunächst mit einem Körner eine kleine Vertiefung an der Bohrstelle zu machen. Diese kleine Vertiefung hält dann den Bohrer an der richtigen Stelle und verhindert ein Abrutschen.
• Beim Bohren in Metall wird auch die Verwendung von Gewinde-/Schneidöl empfohlen, um das Werkzeug zu schonen.
• Um das zu bearbeitende Werkstück festzuhalten, stets eine Zwinge/einen Schraubstock anwenden.
• Beim Bohren in Wänden darauf achten, dass keine Wasser-, Strom-, Gasleitungen usw. beschädigt werden.

Pflege, Wartung und Aufbewahrung

Akkuschrauber

• Das Gerät äußerlich mit einer weichen Bürste oder einem weichen Tuch reinigen. Niemals Wasser, Lösungsmittel oder scharfe Chemikalien verwenden.
• Regelmäßig sämtlichen Schmutz entfernen, vor allem an den Lüftungsschlitzen des Motors (6).
• Das Gerät bei längerer Nichtbenutzung trocken und außer Reichweite von Kindern aufbewahren.
• Den Schrauber bei Zimmertemperatur aufbewahren und den Akku alle 6 Monate vollständig aufladen um dessen Kapazität zu erhalten.

Ladegerät

• Das Gehäuse stets sauber halten. Das Produkt bei Bedarf mit einem trockenen Tuch oder einem Staubsauger reinigen. Verschmutzungen können zu Stromschlägen führen.
• Bei Nichtbenutzung immer das Ladegerät vom Strom trennen und das Gerät trocken und staubfrei sowie für Kinder unzugänglich aufbewahren.

Fehlersuche

Das Gerät startet nicht.	Der Akku ist leer. Den Akku aufladen.
Das Gerät läuft langsam und/oder schaltet aus.	Zu schnelles / starkes Einführen von Material. Weni-ger Druck beim Schleifen ausüben.Der Akku kann überhitzen. Siehe Abschnitt Überlastung und Schutzvorrichtungen.
Kurze Akkulaufzeit.	Der Akku ist nicht vollständig geladen. Mitunter braucht es einige Ladezyklen, in denen der Akku zu 100 % aufgeladen wird, bis er seine volle Kapazität erreicht.
Der Akku lädt nicht.	Sicherstellen, dass das Ladegerät korrekt an die Steckdose angeschlossen ist.Sicherstellen, dass Strom aus der Steckdose kommt.Der Akku ist zu heiß, abkühlen lassen.Sicherstellen, dass Ladegerät und Ladekabel unbeschädigt sind, und der Ladekabelanschluss (8) am Schrauber unversehrt und frei von Verunreinigungen ist.
Der Akku hat eine niedrige Betriebs-dauer nachdem er aufgeladen wurde.	Der Akku ist nicht vollständig geladen. Den Akku laden bis die grüne Indikatorlampe (4) leuchtet.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Hausmüll entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für Umwelt und Gesundheit vorzubeugen, die durch unsachgemäße Abfallentsorgung verursacht werden, dieses Produkt bitte zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die örtlichen Recycling- und Sammelstationen nutzen oder den Händler kontaktieren. Dieser kann das Gerät auf eine umweltfreundliche Weise recyeln.

Technische Daten

Akkuschrauber

Akku 12 V (Nominell 11,1 V)

Akkukapazität 1300 mAh

Drehzahl 0–750 /min

Bohrfutter 10 mm

Ladedauer 5 Std.

Bohrkapazität Holz 16 mm

Bohrkapazität Metall 8 mm

Gewicht 810 g

Schalldruckpegel LpA 75,3 dB(A), Unsicherheit K = 5 dB(A)

Schallleistungspegel LwA 86,3 dB(A), Unsicherheit K = 5 dB(A)

Schwingungsemissionswert Bohren in Metall ah,D=3,63 m/s², Unsicherheit K=1,5 m/s²

Ladegerät

Primärspannung 100–240 V AC, 50/60 Hz, 10 W

Sekundärspannung 13,5 V DC, 300 mA

Vibrationen

• Die in der Bedienungsanleitung angegebene Messung des Schwingungsemissionswertes (Vektorsumme in drei Schritten) und der Lichtwerte wurde gemäß einer nach EN 62841 standardisierten Messmethode durchgeführt und kann im Vergleich von verschiedenen Elektrohandwerkzeugen verwendet werden.
  • Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt, wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektrowerkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
• Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder eingeschaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt
