HD 12 - Porakone-ruuvinväännin Cocraft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton porakone
Merkki	Cocraft
Malli	HD 12 (CDT112EL)
Akkujännite	12 V (Nimellinen 11.1 V)
Akun kapasiteetti	1300 mAh
Kuormittamaton nopeus	0–750 rpm
Istukan koko	10 mm (Avaimeton)
Latausaika	5 tuntia
Paino	810 g
Poraussyvyys (Puu)	16 mm
Poraussyvyys (Teräs)	8 mm
Laturin syöttö	100–240 V AC, 50/60 Hz, 10 W
Laturin lähtö	13.5 V DC, 300 mA
Melupäästö (LpA)	75.3 dB(A) (K=5 dB)
Melupäästö (LwA)	86.3 dB(A) (K=5 dB)
Tärinä (Metallin poraus)	3.63 m/s² (K=1.5 m/s²)
Tärkeimmät ominaisuudet	Säädettävä nopeusliipaisin, eteenpäin/taaksepäin lukituksella, työvalo, akun tilan merkkivalot, ylikuormitussuoja
Huolto	Puhdista pehmeällä harjalla; säilytä kuivassa paikassa; lataa akku 6 kuukauden välein
Turvallisuus	Lue käyttöohje; käytä henkilösuojaimia; vältä kosteutta; irrota akku ennen säätöjä
Varaosat / Korjattavuus	Vain ammattitaitoisen henkilöstön suorittamat korjaukset; käytä alkuperäisiä varaosia

Usein kysytyt kysymykset - HD 12 Cocraft

Kuinka lataan akun?

Lataa laturi seinäpistorasiaan ja liitä DC-liitin porakoneen syöttöliitäntään (8). Lataa huoneenlämmössä (18–24 °C). Akun tilan merkkivalot osoittavat latauksen edistymisen: tasainen punainen, kun akku on tyhjä, sitten punainen+keltainen, sitten punainen+keltainen+vihreä, ja lopuksi tasainen vihreä, kun akku on täyteen ladattu.

Mitä akun tilan merkkivalot tarkoittavat?

Vain punainen: akku tyhjä. Punainen ja keltainen: lataus käynnissä. Punainen, keltainen ja vihreä: lataus lähes täynnä. Vain vihreä: täyteen ladattu. Vilkkova punainen: akku liian kuuma ladattavaksi.

Kuinka vaihdan poranterän?

Aseta eteenpäin/taaksepäin-valitsin (2) keskiasentoon liipaisimen lukitsemiseksi. Kierrä avaimetonta istukkaa (1) vasemmalle kiristääksesi, oikealle löysätäksesi. Varmista, että terä on keskitetty ja tiukasti kiinni.

Kuinka valitsen eteenpäin tai taaksepäin?

Käytä eteenpäin/taaksepäin-valitsinta (2) liipaisimen yläpuolella. Työnnä se toiselle puolelle eteenpäin pyörintää varten, toiselle puolelle taaksepäin. Keskimmäinen asento lukitsee liipaisimen.

Mitä teen, jos porakone pysähtyy raskaan käytön aikana?

Tämä voi johtua ylikuormitussuojasta. Vapauta liipaisin, odota muutama sekunti, varmista, että porakone on kuormittamaton, ja käynnistä uudelleen. Jos se ei käynnisty, anna työkalun jäähtyä, koska ylikuumenemissuoja on saattanut aktivoitua.

Voinko käyttää tätä porakonetta märissä olosuhteissa?

Ei. Älä altista työkalua sateelle tai kosteille olosuhteille. Veden pääsy työkaluun lisää sähköiskun riskiä. Pidä työkalu aina kuivana.

Mitä turvavarusteita minun tulisi käyttää?

Käytä aina suojalaseja, kasvomaskia ja kuulosuojaimia. Käytä luistamattomia turvakenkiä ja kypärää tarvittaessa. Vältä löysiä vaatteita ja koruja.

Kuinka puhdistan ja huollan porakonetta?

Puhdista ulkopinta pehmeällä harjalla tai liinalla. Älä koskaan käytä vettä, liuottimia tai syövyttäviä kemikaaleja. Poista säännöllisesti lika moottorin tuuletusraoista (6). Säilytä kuivassa paikassa poissa lasten ulottuvilta.

Kuinka kauan akku kestää ja miten se tulisi säilyttää?

Akun kapasiteetti on 1300 mAh. Pitkäaikaista säilytystä varten pidä huoneenlämmössä ja lataa täyteen 6 kuukauden välein kapasiteetin ylläpitämiseksi. Älä altista äärimmäiselle kuumuudelle tai kylmälle.

Mitä teen, jos akku ei lataudu?

Tarkista, että laturi on kytketty toimivaan seinäpistorasiaan. Varmista, että laturin kaapeli ja syöttöliitäntä (8) ovat ehjiä ja puhtaita. Jos akku on kuuma, anna sen jäähtyä ennen latausta.

KÄYTTÖOHJE HD 12 Cocraft

Lue nämä ohjeet huolellisesti ja varmista, että olet ymmärtänyt neennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.

Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Ladattavia käsityökaluja koskevat yleiset turvallisuusohjeet

⚠️ Varoitus! Lue kaikki sähkökäyttöisen käsityökalun mukana tulevat ohjeet, varoitukset, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon tai vakavaan loukkaantumiseen.

SÄÄSTÄ KAIKKI OHJEET JA VAROITUSTIEDOT TULEVAA KÄYTTÖÄ VARTEN.

Varoitustekstin termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai akulla toimivaa käsikäyttöistä työkalua.

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja huonosti valaistut tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn, kaasut tai nestehöyryn palamaan.
c) Pidä lapset ja sivulliset loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee olla yhteensopiva käytetyn pistorasian kanssa. Älä muuta pistoketta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Muuttamattomien pistokkeiden ja asianmukaisten pistorasioiden käyttö vähentää sähköiskun riskiä.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen! Älä käytä sähköjohtoa laitteen kantamiseen äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkökäyttöistä käsityökalua käytetään kosteassa ympäristössä, se tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole tarkkaavainen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai päihdyttävien aineiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukastumista estävien turvakenkien, kypärän ja kuulosuojaimienkäyttäminen vähentää loukkaantumisvaaraa.

c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.

d) Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.

e) Älä kurota liian pitkälle. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.

f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.

g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Tällaisten apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

h) Vaikka olisitkin tottunut käyttämään sähköisiä käsityökaluja, tutustu turvallisuusohjeisiin ja huomioi ne laitetta käyttäessäsi. Laitteen varomaton käsittely voi hetkessä johtaa vakavaan loukkaantumisen.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä vain sellaista sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Oikealla työkalulla ja tarkoituksenmukaisella syöttönopeudella työskentely on tehokkaampaa ja turvallisempaa.

b) Älä käytä sähkökäyttöistä käsityökalua, jos virtakytkin ei toimi. Kaikki sähkökäyttöiset käsityökalut, joita ei voi hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta ja/tai poista akku (jos akku on irrotettava) laitteesta ennen sähkökäyttöisen käsityökalun säätämistä tai varusteiden vaihtamista ja ennen työkalun laittamista säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttö-ohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.
e) Huolla sähkökäyttöistä käsityökalua ja sen tarvikkeita. Varmista, että osat on asennettu oikein ja ne ovat ehjiä, kaikki liikkuvat osat liikkuvat esteettä ja että mikään muu seikka ei häiritse sähkökäyttöisen käsityökalun toimintaa. Jos jokin osa on vahingoittunut, se tulee korjata ennen käyttöä. Monet onnet-tomuudet johtuvat huonosti huolletuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Kunnolla huolletut terävät terätyökalut vähentävät juuttumisen vaaraa, ja niitä on helpompi hallita.
g) Käytä sähkökäyttöistä käsityökalua ja sen varusteita ym. ohjeiden mukaisesti ja kyseiselle sähkökäyttöiselle käsityökalulle sopivalla tavalla. Ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteisiin.
h) Pidä kahvat ja otepinnat puhtaina ja kuivina. Varmista, että niissä ei ole öljyä tai rasvaa. Liukkaat kahvat ja otepinnat voivat johtaa tilanteisiin, joissa sähkökäyttöistä käsityökalua ei pystytä käsittelemään turvallisella tavalla.

5) Akun käyttö ja huolto

a) Lataa akkua vain valmistajan suosittelemalla laturilla. Vääräntyyppisen laturin käyttäminen saattaa johtaa tulipaloon.
b) Käytä ainoastaan tähän sähkökäyttöiseen käsityökaluun tarkoitettua tai soveltuvaa akkua. Vääräntyyppisen akun käyttäminen voi aiheuttaa henkilövahinkoja tai tulipalon.
c) Kun akkua ei käytetä, sitä tulee säilyttää poissa metalliesineiden (esim. paperiliittimet, kolikot, avaimet, naulat, ruuvit) läheisyydestä. Metalliesineet saattavat muodostaa kontaktin akun napojen välille. Akun napojen oikosulku saattaa johtaa palovammoihin tai tulipaloon.
d) Akun vahingoittuminen saattaa aiheuttaa akkuhapon vuotamista; tässä tapauksessa akkuun ei saa koskea. Jos joudut kosketuksiin hapon kanssa, huuhtele happo pois runsaalla vedellä. Jos happoa joutuu silmiin, hakeudu lääkäriin. Akun happo saattaa aiheuttaa ärsytystä ja palovammoja.
e) Älä koskaan käytä sähkökäyttöistä käsityökalua tai työkalun akkua, jos ne ovat jollain tapaa muunneltuja tai vaurioituneita. Vahingoittuneiden tai käsiteltyjen akkujen toiminta voi olla ennustamatonta. Tällaisten akkujen käyttö voi johtaa tulipaloon, räjähdykseen tai henkilövahinkoihin.
f) Älä altista paristoja korkeille lämpötiloille tai avotulelle. Yli 130 °C (265 °F) lämpötilalle altistunut akku voi räjähtää.
g) Noudata kaikkia akun lataamisesta annettuja ohjeita, äläkä koskaan lataa akkua tai sähkökäyttöistä käsityökalua tässä käyttöohjeessa ohjeistettujen lämpötilatietojen vastaisesti. Väärin tai väärässä lämpötilassa lataaminen voi vahingoittaa akkua ja aiheuttaa tulipalon.

6) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattilainen, ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.
b) Älä koskaan yritä korjata viallista akkua. Vain valmistaja tai ammattilainen saa huoltaa tai korjata viallisen akun.

Erityiset turvallisuusohjeet poraamiseen ja ruuvaamiseen

Pidä kiinni sähkökäyttöisen käsityökalun eristetyistä kahvoista, kun työskentelet paikoissa, joissa laite tai kiinnike voi joutua kosketuksiin jännitteisten johtojen tai sähkötyökalun oman johdon kanssa. Jos kiinnike koskettaa jännitteistä johtoa, se saattaa tehdä laitteen metalliosista jännitteisiä, mikä voi johtaa sähköiskuun.

Pitkien poranterien käyttöä koskevia turvallisuusohjeita

• Älä työskentele poranterän korkeinta sallittua kierroslukua korkeammilla nopeuksilla. Sallittua korkeammalla kierrosluvulla poraaminen voi aiheuttaa terän vääntymisen, jos terän annetaan pyöriä ilman kontaktia työstettävään kappalee-seen. Loukkaantumisvaara.
• Aloita poraaminen aina matalalla kierrosluvulla ja varmista, että poranterän kärki on kiinni työstettävässä kappaleessa. Sallittua korkeammalla kierrosluvulla poraaminen voi aiheuttaa terän vääntymisen, jos terän annetaan pyöriä ilman kontaktia työstettävään kappaleeseen. Loukkaantumisvaara.
• Älä koskaan kuormita poranterää sivusuunnassa tai paina terää liian kovaa alustaa vasten. Terä voi irrota, mikä voi johtaa poran hallinnan menettämiseen ja loukkaantumiseen.

Yleisiä turvallisuusohjeita

• Sammuta sähkökäyttoinen käsityökalu välittömästi, jos siihen kiinnitetty tarvike jumittuu. Varaudu siihen, että korkean kierrosluvun käyttö saattaa aiheuttaa yllättävän takapotkun. Terä/pala juuttuu työstettävään kappaleeseen, jos se jumittuu tai jos työkalu ylikuormittuu.
• Pidä sähkökäyttöisestä käsityökalusta kunnolla kiinni. Ruuvatessa saattaa hetkellisesti esiintyä korkeampia kierroslukuja.
• Kiinnitä työstettävä kappale kunnolla. Kiinnitä työstettävä kappale kunnolla paikalleen esim. puristimilla. Kunnolla kiinnitetyn kappaleen työstäminen on turvallisempaa kuin esim. pideltäessä kappaletta käsivoimin paikallaan.
• Käytä asianmukaisia laitteita havaitaksesi työskentelyalueella mahdollisesti kulkevat sähköjohdot ja kaasu- tai vesiputket. Tarvittaessa ota yhteyttä alan ammattilaisiin. Sähköjohtojen koskettaminen saattaa johtaa sähköiskuun tai tulipaloon. Kaasuputkien vahingoittaminen saattaa johtaa räjähdykseen. Vahingoittuneet vesijohdot voivat aiheuttaa suuria omaisuusvahinkoja.

• Älä laske sähkökäyttöistä käsityökalua käsistäsi ennen kuin se on kokonaan pysähtynyt. Asennettu tarvike voi jumittua ja aîheuttaa työkalun hallinnan menetyksen.

• Vahingoittunut tai väärinkäsitelty akku voi tuottaa haitallista höyryä. Akku saattaa syttyä palamaan tai räjähtää. Varmista, että työskentelytila on hyvin ilmastoitu. Ota yhteyttä lääkäriin, jos saat haitallisen höyryn hengittämiseen viittaavia oireita. Höyry saattaa aiheuttaa hengitysteiden ärsytystä.

• Älä koskaan avaa akkua. Oikosulkuvaara.
• Akku voi vahingoittua terävistä esineistä, kuten nauloista tai ruuvimeisseleistä tai muusta akun kuoreen kohdistuvasta vaikutuksesta. Kuoren sisällä voi tapahtua oikosulku, mikä voi johtaa savunmuodostukseen, tulipaloon, räjähdykseen tai ylikuumenemiseen.
• Käytä ainoastaan valmistajan hyväksymää tuotteelle tarkoitettua akkua.
• Tämä suojaa akkua vaaralliselta ylikuumenemiselta.
• Älä altista akkua voimakkaalle lämmölle, esim. jatkuvalle auringonvalolle tai avotulen kuumuudelle. Älä altista laitetta kosteudelle tai vedelle. Räjähdysvaara.

Tuotteen merkinnät ja turvallisuussymbolit

Lue käyttöohje

Käytä hengityssuojainta

Käytä suojalaseja

Käytä kuulosuojainta

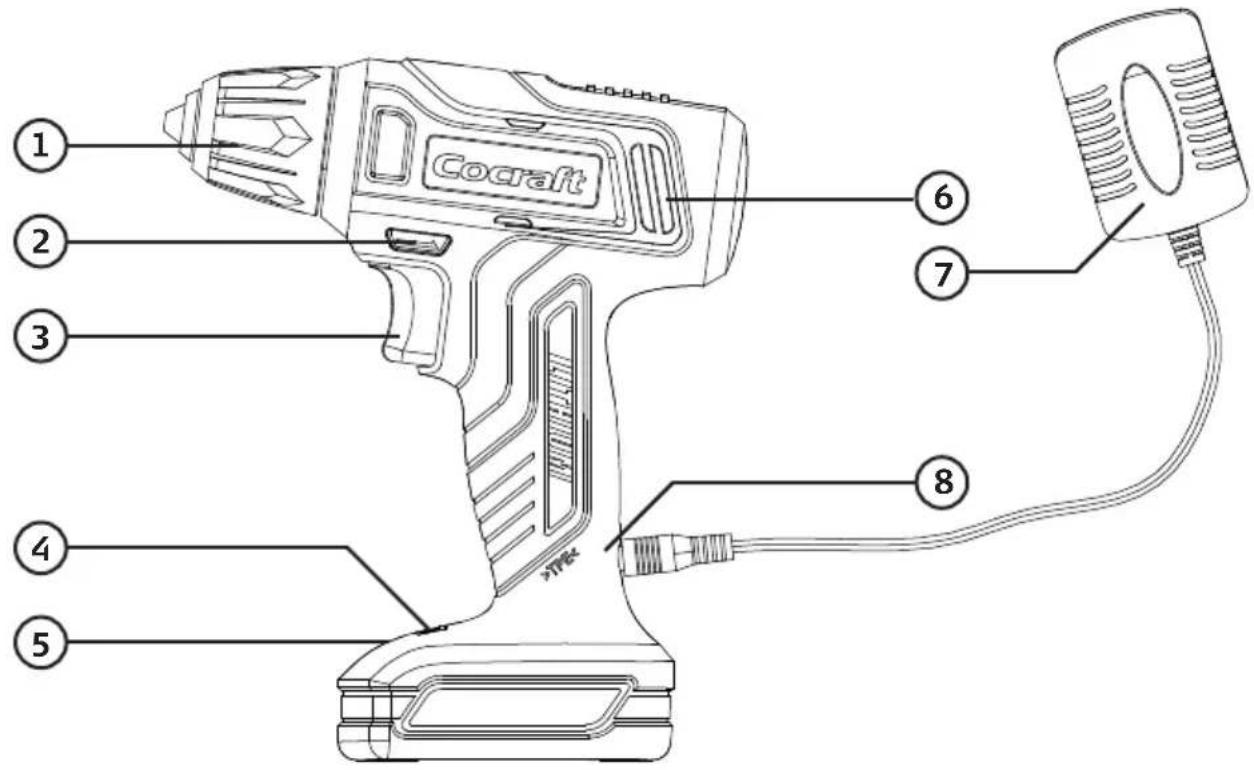

Tuotekuvaus

1. Avaimeton istukka
2. Suunnanvaihtokytkin, virtakytkimen lukitus
3. Virtakytkin (portaaton)
4. Lataustason merkkivalot
5. Valo
6. Moottorin ilma-aukot
7. Laturi
8. Laturin liitäntä

Käyttö

Lataaminen

Lataa akku mieluiten normaalissa huonelämpötilassa (18-24 °C). Älä lataa akkua alle 4 °C tai yli 40 °C lämpötiloissa.

1. Liitä laturin pistoke verkkopistorasiaan.
2. Liitä latauskaapeli porakoneen latausliitäntään (8).
3. Latauksen merkkivalot (4):
4. Akku on tyhjä, kun laturi liitetään: punainen merkkivalo palaa vilkkumatta.
5. Akkua ladataan: punainen ja keltainen merkkivalo palavat vilkkumatta.
   Sitten punainen, keltainen ja vihreä merkkivalo palavat vilkkumatta.
6. Akku täynnä: vihreä vilkkumaton valo

Huom.!

Jos porakone tai akku on kuumentunut käytön aikana niin kuumaksi, ettei akkua voi ladata, vilkkuu merkkivalo punaisena kun laturi liitetään. Anna laitteen jäähtyä, ennen kuin lataat akkua.

Ylikuormitus ja suojaus

Akussa on erilaisia suojatoimintoja laitteen ja akun suojaamiseksi.

• Ylikuormitussuoja sammuttaa laitteen lyhytaikaisen ylikuormituksen sattuessa.
  Suoja palautuu automaattisesti. Päästä virtakytkin ja odota muutaman sekunnin ajan. Varmista, että laitetta ei ole kuormitettu, ja käynnistä se uudelleen. Laite toimii taas normaalisti.
• Ylikuumenemissuoja sammuttaa laitteen pitkäaikaisen ylikuormituksen sattuessa. Ylikuumenemissuoja palautuu automaattisesti, mutta laitteen voi käynnistää vasta kun sen lämpötila on laskenut riittävästi. Anna laitteen/akun jäähtyä ennen kuin yrität käynnistää laitteen. Myös suora auringonvalo saattaa aiheuttaa koneen ylikuumenemisen. Vältä suoraa auringonvaloa.
• Akussa on alijännitesuoja, joka sammuttaa laitteen, jos akku tyhjenee. Alijännitesuoja sammuttaa laitteen automaattisesti, minkä jälkeen akku pitää ladata.

Toiminnot

Virtakytkin

• Käynnistä ja sammuta porakone painamalla ja päästämällä virtakytkin (3).
• Porakoneessa on portaaton kierrosluvun säätö, mikä helpottaa erityisesti ruuvausta. Kierrosluku kasvaa, kun virtakytkintä painetaan kovempaa.

Valo

Porakoneen valo (5) on sijoitettu akun viereen, jotta se valaisisi parhaalla mahdollisella tavalla ilman istukasta aiheutuvaa varjoa. Valo syttyy, kun virtakytkintä painetaan, ja sammuu noin 4 sekunnin kuluttua siitä, kun virtakytkin on päästetty.

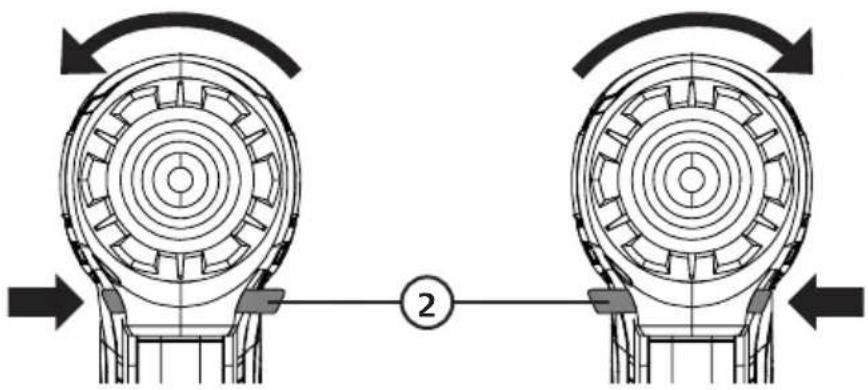

Suunnanvaihtokytkin, lukitus

Valitse suunta (oikea/vasen) suunnanvaihtokytkimellä (2). Suunnanvaihtokytkimen keskiasento lukitsee virtakytkimen. Porakone ei käynnisty, kun kytkin on keskiasennossa.

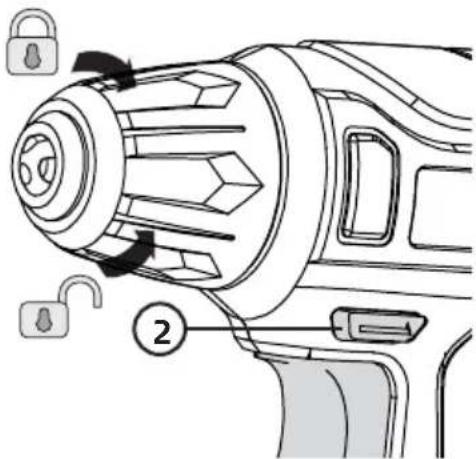

Poranterän tai ruuvauskärjen

Porakoneessa on pikaistukka, jonka avulla poranterän tai ruuvauskärjen voi vaihtaa helposti yhdellä kädellä. Kiristä kiertämällä vasemmalle ja avaa kiertämällä oikealle.

Varmista, että poranterä/ruuvauskärki on tiukasti paikallaan ja keskellä istukkaa.

1. Lukitse virtakytkin asettamalla kytkin (2) keskiasentoon.
2. Irrota poranterä/ruuvauskärki kääntämällä istukkaa kuvan osoittamaan suuntaan.

• Kun poraat liukasta pintaa, esim. klinkkeriä, aseta vahva teipinpala porattavaan kohtaan, ettei pora pääse luisumaan pois porauskoh-
• Kun poraat metallia, tee aluksi pistepuikolla pieni reikä porauskohtaan. Reikä keskittää poran oikeaan paikkaan niin, ettei se pääse liukumaan porattaessa.
• Kun poraat metallia, kannattaa myös käyttää poraus- ja kierreöljä työkalun säästämiseksi.
• Kiinnitä porattava materiaali aina puristimilla.
• Kun poraat seiniä, varo ettet vahingoita sähköjohtoja tai vesi- tai kaasuputkia.

Huolto ja säilytys

Porakone

- Puhdista porakoneen pinta pehmeällä harjalla tai liinalla. Älä käytä vettä, liuotusaineita tai syövyttäviä kemikaaleja.

• Poista säännöllisesti kaikki roskat. Puhdista erityisen tarkasti moottorin ilma-aukot (6).
• Säilytä porakonetta kuivassa paikassa lasten ulottumattomissa.
• Säilytä porakonetta normaalissa huonelämpötilassa ja lataa akku täyteen puolen vuoden välein, jotta akun kapasiteetti säilyy.

Laturi

• Varmista, että ulkopinta on puhdas. Imuroi laite tai pyyhi se tarvittaessa kuivalla liinalla. Epäpuhtaudet saattavat johtaa sähköiskuun.
• Irrota laturi pistorasiasta ja säilytä sitä kuivassa ja pölyttömässä paikassa lasten ulottumattomissa.

Vianhakutaulukko

Porakone ei käynnisty. Akku on tyhjä. Lataa akku.
Porakone käy hitaasti ja/tai pysähtyy.	Konetta painetaan liian kovaa. Älä pakota konetta.Akku voi olla ylikuumentunut. Katso luku Ylikuormitus ja suojaus.
Akku ei kestä pitkään. Akkua ei ole ladattu täyteen. Voi olla, että akkua pitääladata muutaman kerran, ennen kuin se saavuttaa täyden kapasiteetin.
Akku ei lataudu. • Varmista, että laturi on liitetty kunnolla pistorasiaan.Varmista, että pistorasiassa on virtaa.Akku on ylikuumentunut, anna sen jäähtyä.Varmista, että laturi ja latauskaapeli ovat vahingoittu-mattomia ja että porakoneen latauskaapelin liitäntä (8) on ehjä ja puhdas.
Akku kestää vain vähän aikaa latauksen jälkeen.	Akkua ei ole ladattu täyteen. Lataa, kunnes vihreä merkkivalo (4) palaa kiinteästi vihreänä.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa.

Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Porakone

Akku 12 V (Nimellisjännite 11,1 V)

Akkukapasiteetti 1300 mAh

Kierrosluku 0-750 kierr./min

Istukka 10 mm

Latausaika 5 tuntia

Porauskapasiteetti puu 16 mm

Porauskapasiteetti metalli 8 mm

Paino 810 g

Äänitaso LpA 75,3 dB(A), Epätarkkuus K = 5 dB(A)

Äänitaso LwA 86,3 dB(A), Epätarkkuus K = 5 dB(A)

Tärinäarvot Metallinporaus ah, D= 3,63 m/s², Epätarkkuus K = 1,5 m/s²

Laturi

Tulo:100-240 V AC 50/60 Hz, 10 W

Lähtö:13,5 V DC, 300 mA

Tärinä

• Tässä käyttöohjeessa ilmoitettu tärinäarvo (kolmen suunnan vektorisumma) ja meluarvot on mitattu EN 62841 -standardisoidulla mittaustavalla, ja arvot ovat verrattavissa muihin sähkökäyttöisiin käsityökaluihin.
• Mittaustapa soveltuu myös tärinäkuormituksen alustavaan arviointiin.
• Ilmoitettu tärinäarvo toteutuu, kun sähkökäyttöistä käsityökalua käytetään käyttöohjeessa kuvatulla tavalla. Jos sähkökäyttöistä käsityökalua käytetään muihin tarkoituksiin ja muilla tarvikkeilla tai jos sitä ei ole huollettu kunnolla, käytön aikainen tärinäarvo saattaa kasvaa huomattavasti.
• Tarkan tärinäkuormituksen arvioimiseksi pitää huomioida ajat, jolloin sähkökäyttöinen käsityökalu ei ole kytkettynä tai kun se on käynnissä ilman, että sitä käytetään. Tämä vähentää huomattavasti koko työskentelyjakson tärinäkuormitusta. Päätä turvallisuustoimenpiteet suojataksesi käyttäjää tärinän vaikutukselta kaikissa käyttötarkoituksissa.

Schrauber Cocraft 12 V

EU-försäkran om överensstämmelse Samsvarserklæring EU-vaatimustenmukaisuusvakuutus Konformitätserklärung

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
