Produkttyp	Laseravståndsmätare
Modell	NLT04
Varumärke	Cocraft
Mätområde	0.05 - 100 m
Mätnoggrannhet	± 2.0 mm
Laserklass	Klass 2, < 1 mW, 635 nm
Måttenheter	Meter, fot, tum, fot + tum
Funktioner	Avstånd, area, volym, kontinuerlig mätning, addition/subtraktion
Minne	Senaste 10 mätningarna
Bakgrundsbelyst display	Ja, automatisk
Batterityp	2 x AAA (1.5V)
Batteritid	Cirka 5,000 mätningar
Automatisk avstängning	Efter 3 minuters inaktivitet
Mått (H x B x D)	11.0 x 5.0 x 2.5 cm
Vikt	105 g (inklusive batterier)
IP-klassning	IP54 (damm- och stänktät)
Driftstemperatur	0°C till 40°C
Förvaringstemperatur	-20°C till 60°C
Material	ABS-plast med gummigrepp
Ingående tillbehör	Fodral, handledsrem, 2 x AAA-batterier, manual
Rengöring	Torkas med en torr, mjuk trasa; använd inte lösningsmedel
Underhåll	Rengör linsen med en linsduk; förvara torrt
Säkerhet	Titta inte in i strålen; undvik ögonexponering
Reservdelar / Reparationsbarhet	Kontakta Cocrafts servicecenter för batteribyte eller reparationer

Vanliga frågor - NLT04 Cocraft

Hur byter jag batterierna i Cocraft NLT04-avståndsmätaren?

Öppna batterifacket på baksidan av enheten. Sätt i två AAA 1,5V-batterier enligt polaritetsmarkeringarna inuti. Stäng locket ordentligt.

Vad är den maximala mätsträckan för NLT04?

NLT04 kan mäta avstånd från 0,05 till 100 meter beroende på målets reflektionsförmåga och ljusförhållanden.

Hur noggrann är mätningen?

Den typiska noggrannheten är ± 2,0 mm under gynnsamma förhållanden. Noggrannheten kan minska på mycket reflekterande eller mörka ytor.

Kan jag använda avståndsmätaren utomhus?

Ja, enheten har IP54-klassning vilket gör den damm- och stänktät, men undvik kraftigt regn. Lasern fungerar bäst i måttligt ljus; starkt solljus kan minska räckvidden.

Vilka mätfunktioner stöder NLT04?

Den stöder enkelt avstånd, area, volym, kontinuerlig mätning och addition/subtraktion av mätningar. Använd MODE-knappen för att växla mellan funktioner.

Hur byter jag mellan metriska och imperiala enheter?

Håll UNIT-knappen intryckt i 2 sekunder för att växla mellan meter, fot, tum och fot+tum. Displayen visar den aktuella enheten.

Varför visar displayen 'Error'?

Ett 'Error'-meddelande indikerar ett mätproblem. Se till att målet är inom räckvidd och att laserpunkten är synlig. Rengör linsen och undvik att mäta genom glas eller vatten.

Har avståndsmätaren bakgrundsbelysning?

Ja, LCD-displayen har en automatisk bakgrundsbelysning som tänds när en knapp trycks, vilket gör den läsbar i svagt ljus.

Hur rengör och underhåller jag NLT04?

Rengör höljet med en torr, mjuk trasa. För linsen, använd en linsduk eller en bomullspinne med en liten mängd alkohol. Förvara torrt i rumstemperatur.

Vad är garantin för Cocraft NLT04?

Cocraft erbjuder en 2-års garanti mot tillverkningsfel. Spara ditt kvitto och kontakta kundsupport vid eventuella problem. Ta inte isär enheten själv.

BRUKSANVISNING NLT04 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Den som ansvarar för produkten måste försäkra sig om att alla användare förstår och följer dessa föreskrifter.

Ansvarsområden

Tillverkarens ansvar

Tillverkaren ansvarar för att produkt, såväl som bruksanvisning, är hel och komplett vid leverans. Tillverkaren är inte ansvarig för tillbehör från annan tillverkare.

Instrumentansvariges åligganden

• Att förstå säkerhetsinstruktionerna för instrumentet och instruktionerna i bruksanvisningen.
• Att känna till lokala säkerhets- och arbetarskyddsföreskrifter.
• Att alltid se till att obehöriga inte får tillgång till instrumentet.

Tillåten användning

- Mätning av avständ.

Förbjuden användning

• Användning av instrumentet utan instruktioner.
• Användning utanför angivna gränser.
• Inaktivering av säkerhetssystem och eliminering av förklarande text eller varningsetiketter.
• Öppna instrumentet med hjälp av verktyg (t.ex. skruvmejsel).
• Modifiering eller konvertering av instrumentet.
• Användning av tillbehör från annan tillverkare utan medgivande.
• Medvetet blända annan person, även i mörker.
• Otilräckliga förebyggande säkerhetsanordningar vid uppställning av instrument (t.ex. vid mätningar av vägar eller byggnadsplatser).
• Medveten eller oansvarig hantering på byggnadsställningar vid användning av stege när mätning pågår i närheten av drifttagna maskiner eller nära oskyddade maskiner eller installationer.
• Direkt inriktning mot solen.

Risker vid användande

⚠️ WARNING! Se upp för felaktiga mätningar om ett defekt instrument används, efter ett fall eller andra otillåtna påfrestningar resp. förändringar av instrumentet. Utför periodiska kontrollmätningar. Särskilt efter onormal påfrestning och före/efter viktiga mätningar.

⚠️ Obs! Försök inte själv att reparera instrumentet. Vänligen kontakta din återförsäljare vid defekt instrument.

⚠️ WARNING! Ändringar och modifikationer, utan användarens uttryckliga tillständ, kan inskränka användarens rätt att använda instrumentet.

Begränsningar i användande

Se kapitel Specifikationer i bruksanvisningen. Instrumentet är anpassat för användning i miljö lämpad för människor. Använd inte instrumentet i aggressiv eller explosiv miljö.

Elektromagnetisk acceptans EMV

⚠️ WARNING! Instrumentet uppfyller kraven för gällande regler och normer. Möjligheten för inverkan på annan utrustning kan trots detta inte uteslutas.

Laserklassificering

Avständsmätaren genererar en synlig laserstråle utgående från instrumentet: avständsmätaren motsvarar laserklass 2 enligt: IEC60825-1: 2014 Lasersäkerhet.

Titta inte in i laserstrålen och rikta den inte mot andra personer eller djur. Risk för ögonskada.

Varning! Titta aldrig in i laserstrålen med ett optiskt instrument, t.ex. kikare eller teleskop. Risk för ögonskada.

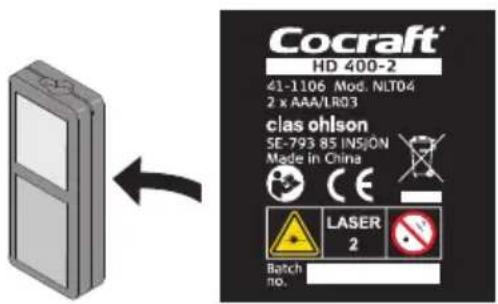

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Laserklass 2

• Se till att inte avlägsna eller skada de säkerhetssymboler och varningar som finns på avständsmätaren.
• Försök aldrig öppna höliet, reparera eller modifiera avständsmätaren på något sätt.
• Använd endast tillbehör som rekommenderats av tillverkaren eller försäljningsstället.
• Använd aldrig avständsmätaren i miljöer där explosiva ämnen används eller förvaras.
• Använd inte avständsmätaren på eller nära högreflekterande ytor, laserstrålen kan reflekteras in i dina eller andras ögon.
• Förvara laseravständsmätaren utom räckhåll för barn.

- Produktmärkning: Illustrationer, beskrivningar och tekniska specifikationer är icke bindande och kan ändras vid behov.

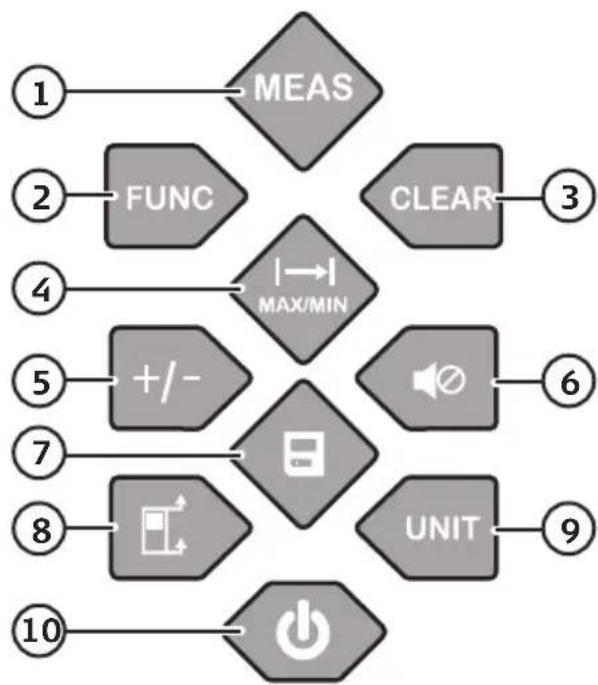

Knappar och funktioner

1. [MEAS] Utför mätning
2. [FUNC] Ändra mätfunktion: Area, volym eller Pythagoras sats
3. [CLEAR] Radera
4. [I-MAX/MIN] Momentan eller kontinuerlig avständsmätning
5. [ +/- ] Lägg till eller dra ifrån mätvärde
6. [Ljud på/av
7. [Historik
8. [ ] Val av referenspunkt
9. [UNIT] Val av enhet
10. [⏻] På/av

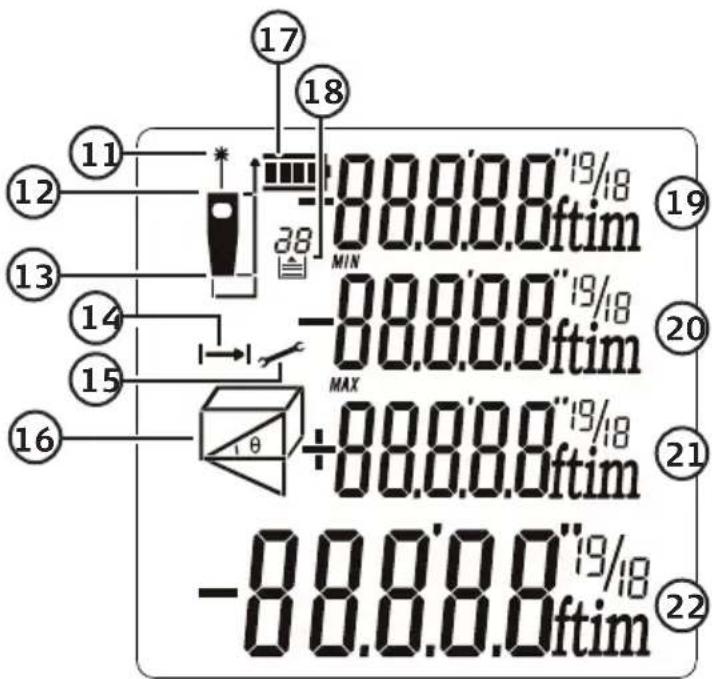

LCD-display

1. Lasern på
2. Främre referenspunkt
3. Bakre referenspunkt
4. Kontinuerlig avständsmätning
5. Inställningar
6. Mätfunktioner
7. Batteristatus
8. Sparade mätresultat ur historiken
9. Mätvärde 1
10. Mätvärde 2/kortaste avständ
11. Mätvärde 3/längsta avständ
12. Sammanlagt mätresultat/senaste mätresultat och resultat av beräkningar

Användning

Batterier

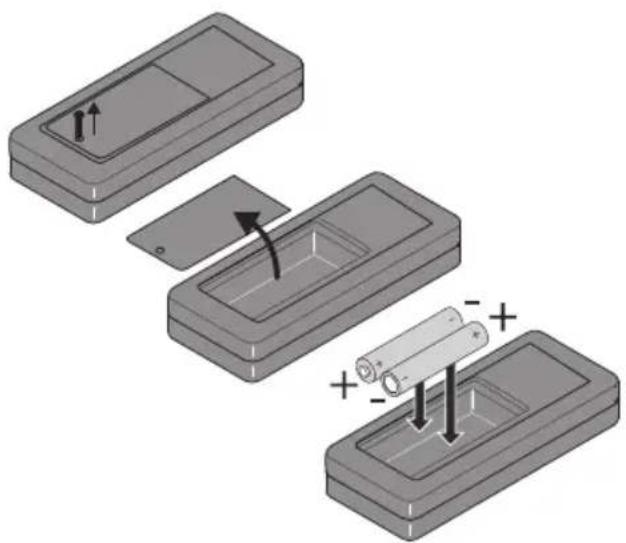

1. Öppna batteriluckan och sätt i 2 × AAA/LR03-batterier. Se märkningen i botten på batterihållaren så att polariteten blir rätt.

2. Sätt tillbaka luckan.

Håll in [∅] (10) tills displayen tänds för att slå på mätaren. Håll in [∅] igen för att slå av.

Obs! Laserstrålen slås av efter 30 sek och mätaren slås av efter 3 min vid inaktivitet.

Radera mätdata eller backa ur funktion

Tryck [ CLEAR ] för att radera mätdata eller backa ur vald funktion.

Välj referenspunkt på mätaren

Tryck [☐] (8) för att välja om mätningen ska ske från mätarens fram- eller bakkant.

Mätarens grundinställning är att mätning sker från bakkant. Varje gång mätaren stängs av återgår inställningen till mätning från bakkant.

Välj enhet för avständsmätning

Tryck [ UNIT ] upprepade gånger för att välja mellan enheterna m, ft, in och ft+in.

Ljudsignal

Tryck [◀] (6) för att slå på eller av ljudsignalen.

Momentan avständsmätning

1. Håll in [💡 för att slå på mätaren.
2. Rikta laserpunkten mot önskad yta.
3. Tryck [ MEAS ] för att utföra mätningen.
4. Mätresultatet visas i displayen.

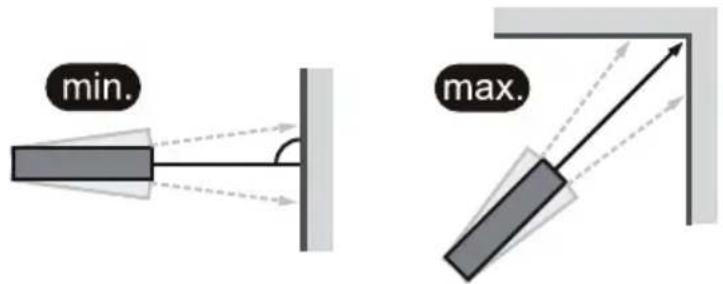

Kontinuerlig avständsmätning

1. Håll in [ ⏻ för att slå på mätaren.
2. Rikta laserpunkten mot önskad yta.
3. Tryck [I-MAX/MIN]. Avständsmätning sker kontinuerligt och displayen visar aktuellt avständ samt min.- och maxavständ som uppmätts i pågående mätning.
4. Tryck [MEAS] eller [CLEAR] för att avsluta mätningen.

Funktioner

Mätning av area

1. Håll in [💡] för att slå på mätaren.
2. Tryck [FUNC] tills visas i displayen.
3. Rikta laserpunkten mot önskad yta och tryck [ MEAS ] för att utföra den första mätningen, mätresultatet visas på displayens översta rad.
4. Rikta laserpunkten mot önskad yta och tryck [ MEAS ] för att utföra den andra mätningen, mätresultatet visas på displayens andra rad uppifrån. Omkretsen av den uppmätta arean visas på displayens tredje rad uppifrån och arean visas längst ner i displayen.

1. Håll in [💡 för att slå på mätaren.
2. Tryck [FUNC] tills visas i displayen.
3. Rikta laserpunkten mot önskad yta och tryck [MEAS] för att utföra den första mätningen, mätresultatet visas på displayens översta rad.
4. Tryck [ MEAS ] igen för att utföra de två återstående mätningarna.
5. Volymen visas på displayens nedersta rad.

Pythagoras 2-punktsmätning

1. Håll in [⏻ för att slå på mätaren.
2. Tryck [FUNC] tills △ visas i displayen.
3. Tryck [ MEAS ] för att utföra den första och andra mätningen enligt bilden.
4. Mätresultatet visas på displayens nedersta rad.

1

2

Mätresultat

Pythagoras 3-punktsmätning

1. Håll in [⏻ för att slå på mätaren.
2. Tryck [FUNC] tills visas i displayen.
3. Tryck [ MEAS ] för att utföra de tre mätningarna enligt bilden. Du kan trycka [ CLEAR ] för att radera en utförd mätning och sedan [ MEAS ] igen för att göra om mätningen.
4. Mätresultatet visas på displayens nedersta rad.

1

2

3

Mätresultat

Addera avständsmätningar

1. Håll in [⏻] för att slå på mätaren.
2. Utför en mätning. Mätresultatet visas i displayen.
3. Tryck kort [+/-], mätresultatet flyttas upp i displayen och en ny rad skapas där mätaren väntar på att addera nästa mätresultat.
4. Utför nästa mätning, det adderade mätresultatet visas på displayens nedersta rad.

Subtrahera avständsmätningar

1. Håll in [⏻] för att slå på mätaren.
2. Utför en mätning. Mätresultatet visas i displayen.
3. Håll in [ +/- ] tills mätresultatet flyttas upp i displayen och en ny rad skapas där mätaren väntar på att subtrahera nästa mätresultat.
4. Utför nästa mätning, det subtraherade mätresultatet visas på displayens nedersta rad.

Du kan addera eller subtrahera flera mätningar efter varandra genom att trycka kort [ +/- ] för att addera resp. hålla in [ +/- ] för att subtrahera.

Minne

Tryck (7) upprepade gånger för att visa de 20 senaste mätresultaten.

Skötsel och underhåll

• Rengör avständsmätaren med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Sänk aldrig ner avständsmätaren i vatten eller annan vätska.
• Ta ut batterierna och förvara avständsmätaren torrt och dammfritt utom räckhåll för barn om den inte ska användas under en längre period.

Felsökningsschema

Följande felkoder kan visas i displayen.

Kod Orsak Åtgärd
204 Mätfel. Följ bruksanvisningen och gör om mätningen.
208 Hårdvarufel. Kontakta inköpsstället.
220 Batterierna är förbrukade. Byt batterier.
252 Mätaren är för varm. Låt mätaren svalna till normal temperatur och gör om mätningen.
253 Mätaren är för kall. Låt mätaren värmas upp till normal temperatur och gör om mätningen.
255 För svag signal, för lång mättid. Byt yta för laserstrålen (sätt t.ex. upp ett vitt papper).
256 För stark bakgrundsbelysning. Skugga ytan där laserstrålen träffar.
261 Mätningen är utanför max/min mätområde.	Mätområdet är 0,2–40 m.
500 Hårdvarufel. Prova att slå på/av mätaren några gånger. Om inte detta löser problemet, kontakta inköpsstället.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Användningstemperatur 0–40 °C

Förvaringstemperatur -10 till 60 °C

Mått 120 × 29 × 50 mm

Vikt 130 g (med batterier)

Obs! Mätarens räckvidd kan påverkas negativt av rådande förhållanden som solljus, ytor som reflekterar laserstrålen dåligt, stora temperaturförändringar etc.

Avstandsmåler

Art.nr. 41-1106 Modell NLT04

- Måling av avstander.

Ulovlig bruk

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum,

0105 OSLO
