Produkttyp	Luftkompressor
Modell	HC 350-V
Märke	Cocraft
Strömkälla	Elektrisk (230 V, 50 Hz)
Motoreffekt	1.5 kW (2 HP)
Fritt luftflöde	350 L/min
Maximalt tryck	8 bar (116 psi)
Tankvolym	24 L
Mått (L x B x H)	45 x 30 x 40 cm
Vikt	15 kg
Ljudnivå	85 dB(A)
Smörjning	Oljefri
Huvudfunktioner	Pumpa däck, använda tryckluftsverktyg, måla, rengöra
Justerbar tryckregulator	Ja
Säkerhetsventil	Övertrycksventil ingår
Termiskt överlastskydd	Automatisk avstängning
Snabbkopplingar	1/4 tum BSP
Underhåll	Töm tanken dagligen, rengör luftfiltret varje månad
Reservdelar finns	Luftfilter, tryckströmbrytare, säkerhetsventil, snabbkopplingar
Reparerbarhet	Modulär design, användarservade delar

Vanliga frågor - HC 350-V Cocraft

Hur justerar jag trycket på min Cocraft HC 350-V-kompressor?

Vrid tryckreglagets ratt medurs för att öka trycket och moturs för att minska. Övervaka mätaren för önskat tryck, vanligtvis upp till 8 bar (116 psi).

Vad är tankkapaciteten och hur lång tid tar det att fylla?

Tankkapaciteten är 24 liter. Under normala förhållanden tar det cirka 2-3 minuter att fylla till 8 bar.

Är kompressorn oljefri eller oljesmord?

HC 350-V är en oljefri kompressor, vilket innebär att inga oljebyten krävs. Regelbundet underhåll inkluderar att tömma kondensvatten och rengöra luftfiltret.

Vad kan jag använda denna kompressor till?

Den är lämplig för att pumpa däck, använda tryckluftsverktyg (spikpistoler, häftapparater), sprutmålning och rengöring med tryckluft.

Hur tömmer jag tanken?

Se till att kompressorn är avstängd och urkopplad. Lokalisera tömningsventilen i botten av tanken, öppna den långsamt för att släppa ut fukt och stäng den efter tömning.

Vilka säkerhetsfunktioner har denna kompressor?

Den inkluderar en säkerhetsavlastningsventil som öppnas om trycket överstiger säkra gränser, och termiskt överlastskydd som stänger av motorn om den överhettas.

Varför bygger min kompressor inte upp tryck?

Möjliga orsaker: läcka i slangen eller kopplingarna, felaktig backventil eller slitna kolvringar. Kontrollera anslutningar och lyssna efter luftläckor. Om problemet kvarstår, se manualen.

Kan jag ansluta flera verktyg samtidigt?

Även om den har en snabbkoppling kan du använda en Y-avgrening för att ansluta flera verktyg, men luftflödet kan vara otillräckligt för samtidig användning av verktyg med hög efterfrågan.

Hur högljudd är kompressorn?

Ljudnivån är cirka 85 dB(A) på 1 meters avstånd. Hörselskydd rekommenderas vid användning i slutna utrymmen.

Var hittar jag reservdelar?

Reservdelar som luftfilter, tryckströmbrytare, säkerhetsventiler och snabbkopplingar finns i de flesta järnhandlar eller online. Använd modellnumret HC 350-V för kompatibilitet.

BRUKSANVISNING HC 350-V Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

⚠️ Kompressorn levereras utan att olja är påfylld. Olja säljs separat. Olja MÅSTE fyllas på innan kompressorn används:

Om ett transportlock är monterat i oljepåfyllningshålet (11), ta bort det och använd i fortsättningen det riktiga locket. Fyll på olja, ca 200 ml, och sätt tillbaka det riktiga locket. Kontrollera oljenivån i nivåfönstret (12).

• Använd kompressorolja SAE 30 vid temperaturer över +10 °C.
• Använd kompressorolja SAE 10 vid temperaturer under +10 °C.

Säkerhet

⚠️ Försäkra dig om att du läst och förstått:

• alla säkerhetsanvisningar.
• alla förklaringar om hur kompressorn fungerar.
• alla instruktioner för hur den på ett säkert sätt används.

• alla instruktioner som rör skötsel, underhåll och förvaring.

• Håll arbetsutrymmet rent.

- Belamrade och oorganiserade arbetsytor utgör en olycksrisk.

1. Miljön kring arbetsområdet.

2. Utsätt inte produkten för regn.

3. Använd inte produkten på fuktiga eller våta platser.
4. Se till att ha god arbetsbelysning.

5. Använd inte produkten på platser där brännbara gaser eller vätskor förvaras eller används.

6. Skydd mot elektrisk stöt.

- Undvik kroppskontakt med jordade föremål som vattenledning, element, köksspis etc.

1. Håll andra personer på avstånd.

- Tillåt aldrig personer, särskilt barn, som inte deltar i arbetet att röra vid produkten eller anslutningskablarna. Håll obehöriga på avständ från arbetsområdet.

1. Förvaring av produkten.

- Produkter som inte används ska förvaras i ett låst, torrt utrymme utom räckhåll för barn.

1. Pressa inte produkten.

- Arbetsresultatet blir bättre och utförs på ett säkert sätt om produkten inte överbelastas.

7. Bär lämplig klädsel.

• Bär aldrig löst hängande kläder eller smycken, de kan fastna i roterande delar.
• Använd halksäkra skor om arbetet utförs utomhus.
• Bär hårnät eller liknande om du har långt här.

8. Använd skyddsutrustning.

• Använd skyddsglasögon.
• Använd andningsmask om arbetsmomentet skapar mycket damm.

9. Se till att inte nätkabeln skadas.

- Dra aldrig i nätkabeln när du drar ut stickproppen ur vägguttaget, ta tag i stickproppen. Håll nätkabeln på avständ från värme, olja och vassa kanter.

10. Underhåll produkten noggrant.

• Se till att produkten är ren och fri från föroreningar.
• Följa alla anvisningarna som rör skötsel, underhåll och förvaring.
• Kontrollera produktens nätkabel regelbundet. Om den på något sätt är skadad ska den bytas av behörig elektriker.
• Kontrollera ev. skarvkablar regelbundet. Byt kablar om de på något sätt är skadade.
• Hålla alla handtag torra, rena och fria från olja och fett.

11. Koppla alltid bort produkten från elnätet.

- Koppla bort produkten från elnätet när det inte används, före service och underhåll och när du byter tillbehör.

- Försäkra dig om att strömbrytaren står i läge "OFF" innan produkten ansluts till elnätet.

13. Använd rätt typ av skarvkablar.

- Om du använder produkten utomhus, använd endast skarvkablar som är märkta och avsedda för utomhusbruk.

14. Var uppmärksam.

- Tänk på vad du gör, använd sunt förnuft och använd aldrig produkten om du är trött, sjuk eller påverkad av medicin, alkohol eller andra droger.

15. Kontrollera att produkten är oskadad.

• Innan produkten används, kontrollera att den fungerar normalt och på det sätt som beskrivs i den här bruksanvisningen.
• Kontrollera att alla eventuellt rörliga delar är oskadade, rätt monterade och roterar fritt.
• Skadade skyddsanordningar ska bytas av auktoriserad servicepersonal om inte andra instruktioner ges i den här bruksanvisningen.
• Skadade strömbrytare ska bytas av behörig elektriker.

• Använd aldrig produkten om det inte kan slås på eller av med strömbrytaren.

• Använd inga andra tillbehör än de som ev nämns i den här bruksanvisningen eller rekommenderas av tillverkaren eller försäljningsstället. Risk för personskada.

• Produkten ska repareras av auktoriserad servicepersonal.

- Produkten överensstämmer med relevanta säkerhetsföreskrifter. Reparationer ska utföras av auktoriserad servicepersonal med originalreservdelar. Om inte så sker finns risk för allvarlig personskada.

1. Skydda dig mot höga ljudnivåer.

- Använd hörselskydd när kompressorn används.

Risk för explosion

• Använd aldrig kompressorn i lokaler där brandfarliga vätskor/ämnen eller gaser (bensin, lösningsmedel, gasol etc.) förvaras eller används.
• Använd aldrig nätkabeln för att starta eller stänga av kompressorn, använd alltid strömbrytaren.
• Dra alltid ut nätkabeln ur vägguttaget och töm trycktanken på luft innan service eller underhåll utförs.
• Dra alltid ut nätkabeln ur vägguttaget och töm trycktanken på luft innan kompressorn flyttas.
• Se till att nätkabeln inte kommer i kontakt med värme, olja eller vassa kanter.
• Dra inte kompressorn i nätkabeln eller i anslutna slangar. Flytta kompressorn endast genom att använda handtaget.
• Se till att anslutna verktyg och slangar inte har lägre kapacitet än kompressorn och att de är korrekt anslutna.
• Kompressorn är endast avsedd för användning i välventilerade utrymmen i temperaturer mellan 5–40 °C.
• Utsätt aldrig kompressorn för vatten eller andra vätskor.

Risk för kroppsskada

• Använd aldrig kompressorn om trycktanken på något sätt är skadad.
• Försäkra dig om att alla tryckluftslangar är hela och anpassade för kompressorns kapacitet.
• Försök aldrig reparera skadade tryckluftsledningar, byt ut dem.
• Flytta eller transportera aldrig kompressorn när tanken är trycksatt.
• Koppla aldrig isär några anslutningar när tanken är trycksatt.
• Gör aldrig på något sätt åverkan på, eller modifieringar av trycktanken eller någon annan av kompressorns delar.
• Rikta aldrig tryckluftsmunstycken eller anslutna verktyg mot andra personer eller husdjur.
• Använd aldrig tryckluft för att rengöra de arbetskläder som du eller någon annan bär.
• Stick aldrig in fingrar eller främmande föremål innanför kompressorns hölje.

Farlig elektrisk spänning!

• Kompressorn får endast anslutas till ett jordat vägguttag med 230 V, 50/60 Hz som har säkrats med en jordfelsbrytare (RCD) på 30 mA.
• Anslut alltid stickproppen till ett lättåtkomligt vägguttag så att du snabbt kan dra ut den om ett fel skulle uppstå.

Risk för brännskada

- Vissa av kompressorns delar kan bli heta vid användning. Vidrör endast handtag och strömbrytare när kompressorn används.

Risk för skada på egendom

• Placera kompressorn på en lättåtkomlig, plan, torr och stabil yta. Placera inte kompressorn på vtans ytterkant.
• Se till att kompressorn får tillräcklig ventilation. Placera den på minst 1 m avständ från kringliggande ytor.
• Placera kompressorn så att den inte kan röra sig när den används.
• Låt alltid kompressorn stå på de egna fötterna vid användning.
• Placera aldrig kompressorn på eller i närheten av heta ytor.
• Personer (inklusive barn) vars fysiska eller mentala förmåga eller brist på erfarenhet och kunskap gör att de inte kan använda apparaten på ett säkert sätt får inte använda den utan tillsyn eller handledning.
• Låt aldrig barn leka med produkten.

Symboler

Läs noggrant igenom bruksanvisningen.

Använd hörselskydd.

Risk för elstöt.

Enheten är fjärrstyrd och kan starta utan förvarning.

Dra aldrig ur stickproppen eller stäng av ev. huvudströmbrytare för att stänga av kompressorn. Använd alltid ON/OFF-knappen på kompressorn.

Varning! Heta ytor!

Garanterad ljudeffektnivå (LwA) är max 90,6 dB.

Försäkran om överensstämmelse.

Produktbeskrivning

Kompressorn bygger upp tryckluft som leds till trycktanken. När lufttrycket när max i tanken stänger en tryckströmbrytare av elmotorn som driver kompressorn. I samma ögonblick släpps luften i kompressorn ut. Detta sker för att minska trycket så att kompressorn kan återstartas när trycket i tanken sjunker under minimitrycket. Säkerhetsventilen känner av trycket i tanken och släpper ut luft om tryckströmbrytaren inte skulle slå ifrån.

Så här fungerar säkerhetsventilen

Säkerhetsventilen är en enkel men mycket viktig del av kompressorn. Om max tillåtet lufttryck i tanken överstigs öppnas säkerhetsventilen automatiskt och släpper ut luft tills trycket sänks. Med jämna mellanrum ska säkerhetsventilens funktion kontrolleras, Detta görs när tanken är trycksatt genom att säkerhetsventilens övre del vrids moturs tills ventilen öppnar och luft pyser ut.

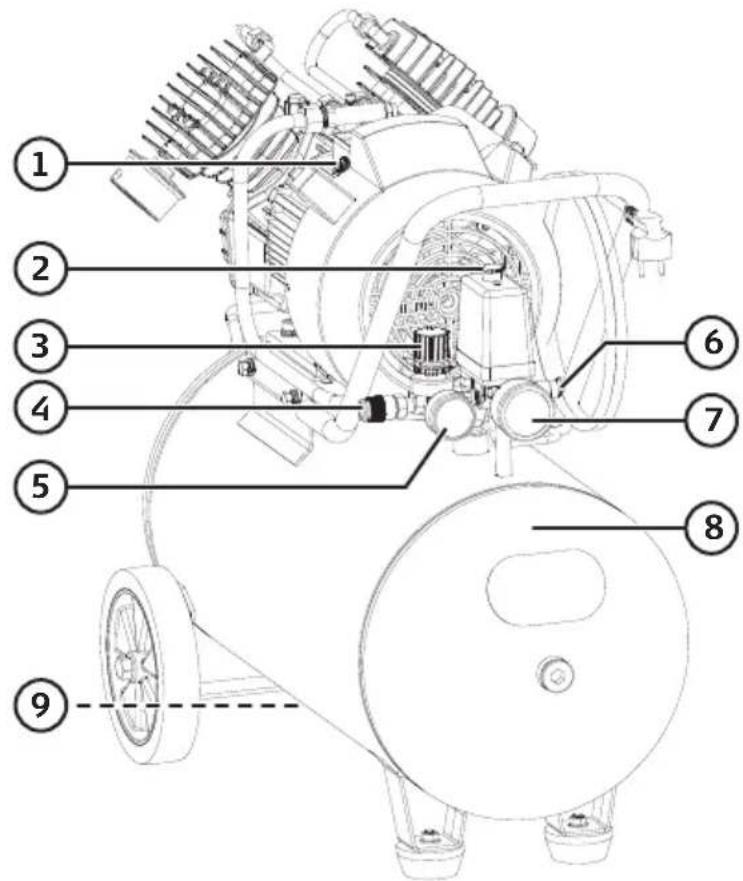

Knappar och funktioner

1. Motorskydd
2. [ON/OFF]
3. Reglerventil (justering av arbetstryck)
4. Luftutlopp
5. Tryckmätare arbetstryck
6. Säkerhetsventil
7. Tryckmätare tank
8. Trycktank
9. Dräneringskran (under trycktanken)

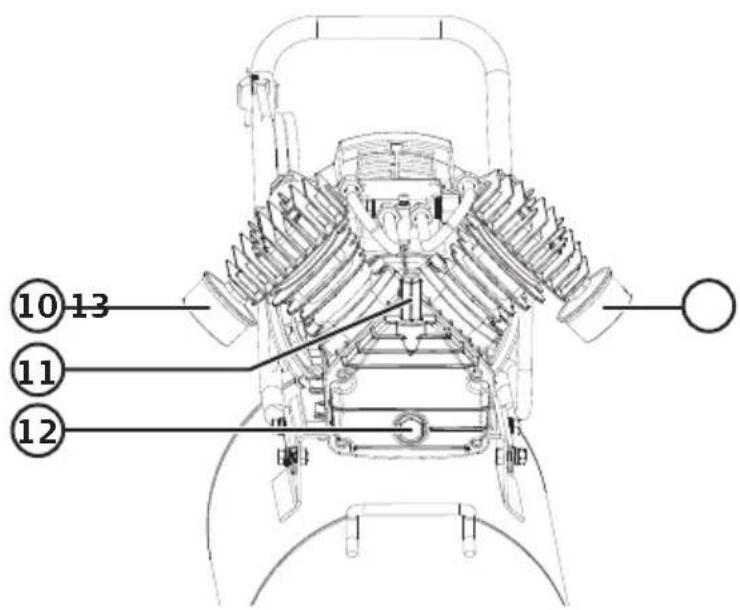

1. Luftfilter
2. Oljepåfyllning
3. Fönster för kontroll av oljenivå
4. Luftfilter

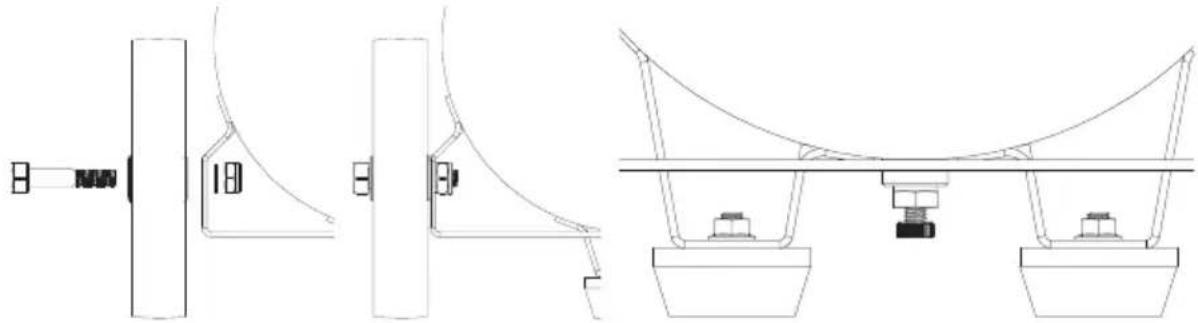

1. Montera hjulen och gummifötterna på trycktanken.

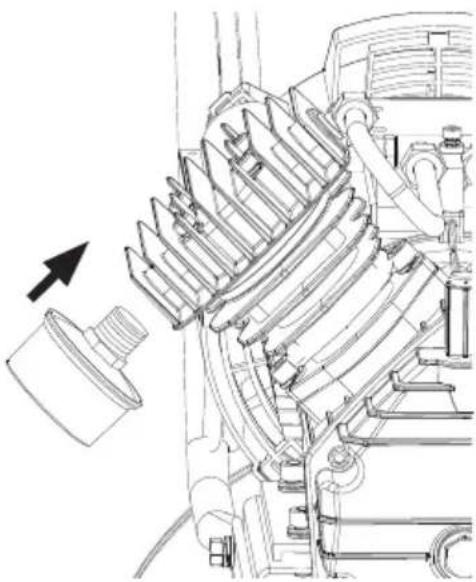

1. Montera luftfiltren på kompressorn.
2. Placera kompressorn på en ren, torr och välventilerad plats.
3. Se till att den står stadigt och inte kan välta.
4. Se till att oljenivån ligger i den röda cirkeln i nivåfönstret (12).
5. Anslut nätkabeln till ett vägguttag som har 230 V.

Obs!

Innan kompressorn används första gången: Öppna dräneringskranen (9) i botten på trycktanken, starta (genom att dra ON/OFF-knappen rakt upp) och låt kompressorn gå i 10 min för att alla delar ska smörjas ordentligt. Stäng därefter dräneringskranen.

1. Kontrollera oljenivån i nivåfönstret (12).
2. Anslut lämpligt verktyg: blåspistol, färgspruta, luftpåfyllare e.d.

3. Vid behov, läs i det anslutna verktygets bruksanvisning och ställ in det rekommenderade arbetstrycket med reglerventilen (3).

4. Använd kompressorolja SAE 30 vid temperaturer över +10 °C.

5. Använd kompressorolja SAE 10 vid temperaturer under +10 °C.

Efter användning

Gör tanken trycklös genom att skruva ut säkerhetsventilen innan du kopplar bort anslutet tillbehör.

1. Stäng av kompressorn och dra ut stickproppen ur vägguttaget.
2. Gör kompressorn trycklös genom att skruva ut säkerhetsventilen.

Motorskydd

Om motorskyddet löst ut har motorn varit överbelastad av någon orsak.

Knappen på motorskyddet (1) skjuts ut några millimeter när det har löst ut och återställes genom att knappen trycks in igen.

Det kan finnas flera orsaker till att motorskyddet löser ut, t.ex. spänningsfall p.g.a. långa skarvsladdar, omgivningstemperaturen låg (redan under 10 °C kan problem uppstå) eller att tryckströmbrytaren inte har använts vid av-/påslag t.ex. vid strömavbrott.

Skötsel och underhåll

• Byt olja i kompressorn första gången efter 10 drifttimmar.
• Byt olja och rengör luftfiltret var 120:e arbetstimme. Kontrollera samtidigt säkerhetsventilen och tryckmätarna.
• Kontrollera med jämna mellanrum säkerhetsventilen genom att skruva ut den. Om säkerhetsventilen fungerar (och det är tryck i tanken) ska luften pysa ut vid säkerhetsventilen.
• Kontrollera visuellt att tankens insida och utsida är fria från korrosion minst en gång om året. Väggtjockleken får under inga omständigheter understiga 2 mm.
• Säkerhetsventilen får under inga omständigheter manipuleras eller blockeras.
• Kontrollera regelbundet att ventilationshålet i oljepåfyllningslocket (11) är öppet.
• Kontrollera regelbundet att alla fästbultar som håller kompressorn mot tanken är ordentligt åtdragna.
• Ta för vana att regelbundet öppna dräneringskranen för att släppa ut ev. kondensvatten ur tanken. Gör kompressorn trycklös genom att skruva ut säkerhetsventilen och låt den svalna helt innan du öppnar dräneringskranen.
• Rengör inte kompressorn eller tanken med lösningsmedel eller antändbara vätskor.
• Om kompressorn inte ska användas under en längre period, dra ut stickproppen ur vägguttaget, gör tanken trycklös genom att skruva ut säkerhetsventilen och dränera tanken med dräneringskranen (9).

Oljebyte

1. Stäng av kompressorn och dra ut stickproppen ur vägguttaget. Gör kompressorn trycklös genom att skruva ut säkerhetsventilen.
2. Ta bort oljepåfyllningslocket (11).
3. Luta kompressorn så att oljan kan rinna ur påfyllningshålet ner i ett lämpligt kärl.
4. Låt all olja rinna ur kompressorn.
5. Häll i ny olja så att nivån är mitt på kontrollfönstret. Montera oljepåfyllningslocket.

Oljerymd: ca 1 dl.

• Använd kompressorolja SAE 30 vid temperaturer över +10 °C.
• Använd kompressorolja SAE 10 vid temperaturer under +10 °C.

Kompressorolja är speciellt anpassad för kompressorer, bl.a. har kompressoroljan tillsatser som gör att den inte skummar. Finns inte kompressorolja kan motorolja SAE 10-30 användas.

Felsökningsschema

Kompressorn startar inte.	Sitter nätkabeln i vägguttaget?Finns det ström i vägguttaget?Har motorskyddet löst ut? Återställ genom att trycka in knappen (1).Är nätkabeln skadad?
Kraftiga vibrationer eller onormalt ljud.	Kontrollera att alla fästbultar som håller kompressorn mot tanken är ordentligt åtdragna.Kontrollera alla övriga fästen och anslutningar.
Kompressorn bygger inte upp tryck i tanken och/eller arbetstrycket är för lågt.	Kontrollera att inte säkerhetsventilen läcker.Kontrollera att inte dräneringskranen läcker.Kontrollera alla slangar och anslutningar så att inga läckage finns.Luftfiltret är igensatt.
För hög olje-konsumtion.	För mycket olja i kompressorn.Ventilationshålen i oljepåfyllningslocket är igensatta.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Nätanslutning 230 V/50 Hz

Fri avgiven luftmängd vid 6 bar 180 l/min

Max arbetstryck 10 bar

Ljud LpA = 70,3 dB(A), KpA = 1,75 dB(A)

LwA = 90,6 dB(A), KwA = 1,75 dB(A)

Genomlupen cylindervolym 360 l/min

Tank 50 l

Mått (L × B × H) 76 × 40 × 65,5 cm

Vikt 47 kg

Kompressor

Art.nr. 41-9001 Modell HC 350V

- Bruk alltid hørselsvern när du bruker kompressoren.

1. Skader på strømkabelen eller støpselet.

- Hvis strømkabelen er skadet må den skiftes av en faglært elektriker.

Fare for eksplosjon

Les brukerveiledningen grundig.

Bruk hørselsvern.

Cylindervolym 360 l/min

Tank 50 l

Mål (L × B × H) 76 × 40 × 65,5 cm

Vekt

47 kg

Kompressori

Kundtjänst tel: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

e-post: [e-mail]

Internett

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum,

0105 OSLO

Suomi
