TFM 180 - Köksfläkt Thermex - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Thermex
Modell	TFM 180
Spänning	230 V ±10%
Frekvens	50 Hz
Ljuskälla	LED
Motorhastigheter	4 hastigheter (1-4)
Efterkörningsfunktion	Ja, justerbar 5/10/15/20 minuter
Cirkulationsmöjlighet	Ja (kräver tillval av cirkulationsfilter)
Typ av fettfilter	Metallfettfilter, tvättbara
Rengöringsintervall för fettfilter	Var 1-3:e vecka beroende på användning
Typ av cirkulationsfilter	Aktivt kolfilter (ingår inte)
Byte av cirkulationsfilter	2-4 gånger per år
Minsta avstånd till gasspis	65 cm från brännarkant till fläktens undersida
Rekommenderat avstånd till spis	50-70 cm
Kontrollpanel	Tryckknappar med blå indikatorlampa
Elanslutning	Stickpropp med jord (om tillämpligt)
Certifiering	DS/EN 60335-1
Garanti	Täcks av Thermex (kvitto krävs)

Vanliga frågor - TFM 180 Thermex

Kan jag använda fläkten utan kanal?

Ja, TFM 180 kan användas i cirkulationsläge. Du måste installera cirkulationsfilter (säljs separat, artikelnummer 535.05.6200.9) som avlägsnar lukter. Luften sugs först genom fettfiltret, sedan genom det aktiva kolfiltret.

Hur ofta bör jag rengöra fettfiltren?

Fettfilter bör rengöras regelbundet. Thermex rekommenderar rengöring baserat på fettyp: var 3:e vecka för stekmargarin, var 2:e vecka för flytande margarin, veckovis för olja och 2-3 gånger per vecka för fritering. De kan tvättas i varmt såpvatten eller diskmaskin.

Hur aktiverar jag efterkörningsfunktionen?

Håll inne ljusknappen tills alla knappar blinkar. Välj sedan önskad efterkörningstid genom att trycka på en hastighetsknapp: på/av-knappen ger 5 minuter, hastighet 2 ger 10 minuter, hastighet 3 ger 15 minuter och hastighet 4 ger 20 minuter. Motorn stannar automatiskt efter inställd tid.

Vad är minsta avstånd mellan fläkten och en gasspis?

Minsta avstånd från brännarkant till fläktens undersida måste vara minst 65 cm. Thermex rekommenderar ett avstånd mellan 50 och 70 cm för alla fläkttyper, men kontrollera alltid din spis manual för specifika krav.

Hur byter jag cirkulationsfiltren?

Ta först ut fettfiltren. Installera sedan de två cirkulationsfiltren genom att vrida dem på flänsarna på motor sidorna. Sätt slutligen tillbaka fettfiltren i fläkten. Cirkulationsfilter kan inte tvättas och bör bytas 2-4 gånger per år.

Varför fungerar inte fläkten?

Kontrollera om strömmen är ansluten och stickproppen fungerar. Koppla bort strömmen i cirka 5 minuter och återanslut. Om den fortfarande inte fungerar, koppla bort i en timme. Om problemet kvarstår, kontrollera felsökningsguiden i manualen och kontakta Thermex service med din modell och serienummer.

Kan jag rengöra fläkten med slipande rengöringsmedel?

Nej, använd aldrig slipande medel. För lackade ytor, använd en fuktig trasa med rengöringsmedel eller diskmedel. För stålytor, rengör med en fuktig trasa och rengöringsmedel, avsluta sedan med ett metallpolermedel (finns från Thermex, artikelnummer 499.99.9999.9).

Vad ska jag göra om utsuget är otillräckligt?

Kontrollera om tryckventilen är blockerad (ta bort eventuella föremål eller lossa klämman). Se till att kanalen inte är fastklämd eller blockerad. Kontrollera även om filtren är smutsiga och rengör dem vid behov. Se underhållsavsnittet i manualen för rengöringsinstruktioner.

Hur stänger jag av motorn?

Motorn kan endast stängas av från hastighet 1. Tryck på 'på/av-utsug' knappen när fläkten är inställd på nivå 1 för att stänga av den. Om den är på högre hastighet, tryck först på hastighet 1, tryck sedan på på/av-knappen.

Ingår cirkulationsfilter i fläkten?

Nej, cirkulationsfilter ingår inte. De måste köpas separat som tillbehör. Artikelnumret för en uppsättning cirkulationsfilter är 535.05.6200.9.

BRUKSANVISNING TFM 180 Thermex

Serviceafdelingen hos Thermex kan kontaktes med henblik på:

1. Slà pà/av lys
2. Slå på/av avtrekk
3. Trinn 2
4. Trinn 3
5. Trinn 4

Serviceavdelingen hos Thermex kan kontaktes med henblikk på:

Allmänt	17
Använding av fläktkåpan	18
Underhåll och rengöring	19
Service	20
Miljöhänsyn	21

ALLMÄNT

• Köksfläkten är utvecklad och tillverkad i enlighet med DS/EN 60335-1
• Denna enhet är endast avsedd för användning i privata bostäder, vid annan användning bortfaller garanti och reklamationsrätt.
• All installation skall utföras av behörig installatör enligt anvisningar från Thermex Scandinavia AB (Thermex) och enligt gällande bestämmelser.
• Thermex frånskriver sig allt ansvar för skador som uppkommer på grund av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/ANVÄNDNING

• Kontrollera köksfläkten efter transportskador eller fel direkt vid mottagandet.
• Transportskador anmäls omedelbart till transportören och Thermex.
• Eventuella fel och avsaknader skall anmälas till Thermex inom 8 dagar efter mottagandet och senast innan montering/användning.

MONTERING

• Köksfläkten är avsedd för 230 Volt ±10%\~ 50 HZmax enligt EN 50160
• Anslut köksfläkten med den påmonterade stickproppen. OBS: Stickpropp med jordanslutning skall anslutas till jordat vägguttag.
• För modeller med extern motor gäller följande: Det får inte användas gemensam nolla vid installation av köksfläkten och motorn, detta påverkar styrfunktionen.
• Vid användning av en extern motor från annan leverantör SKALL det säkerställas att motorn kan användas ihop med den valda köksfläkten. I annat fall bortfaller reklamationsrätten på köksfläkten.
• Anslut inte ström till köksfläkten innan monteringen är slutförd.
• Luften får inte ledas ut från fläktkåpan genom rör som används för utsug från apparater som använder gas eller andra typer av bränslen – det måste finnas ett separat utsug.
• Respektera alltid nationella lagar, bygningsreglementer o.l. om evakuering av luft.
• Använd alltid den angivna kanaldimensionen. Vid reduktion av kanalstorleken försämras kapaciteten och ljudnivån ökar.
• För bästa möjliga effekt skall längden på evakueringskanalen vara så kort som möjligt.
• Undvik böjar i möjligaste mån för att få bästa möjliga effekt.
• För att uppfylla kravet avseende brandskydd och undvika kondens skall kanalen alltid isoleras enligt gällande byggregler.
• Om det i köket används en flexibel anslutningsslang, kan ljuddämpare användas för att reducera ljudnivån ytterligare.

• Om det i köket används en flexibel anslutningsslang, skall denna vara helt utsträckt för att minimera luftmotständet.

• Olika material kräver olika plugg och skruv. Använd plugg och skruv som är avsedda för det material köksfläkten skall fästas i.

• Om du inte följer monteringsanvisningarna för skruvar och beslag finns risk för elektrisk stöt.
• Minimiavståndet till gasspisar från brännarkant till fläktkåpans undersida MÅSTE vara 65 cm enligt SS-EN 60335-2-31.
• För bästa funktion bör väggmonterade köksfläktar monteras 50-65 cm ovanför spisen och frihängande modeller 60-70 cm ovanför spisen.
• Kontrollera alltid det angivna minimiavständet mellan spis och köksfläkt i anvisningen från spisens tillverkare. Om denna anvisning anger ett större avständ än det Thermex rekommenderar skall anvisningarna från spistillverkaren följas.
• För takintegrerade modeller rekommenderar Thermex, att avständet mellan spis och köksfläkt inte överstiger 3 meter.

SÄKERHETSANVISNINGAR

• Läs alltid bruksanvisningen noga innan huven tas i drift.
• Förvara bruksanvisningen så att den kan läsas igen senare.
• Bryt alltid strömmen till köksfläkten innan rengöring, underhåll eller reparation.
• Reparera eller byt inte någon av köksfläktens delar, med mindre än att det uttryckligen står i bruksanvisningen.
• All form av reparationer skall utföras av behörig tekniker.
• Köksfläkten får inte användas av barn under 8 år eller personer med fysiska, psykiska eller sensoriska funktionsnedsättningar utan att de fått information eller handledning om hur köksfläkten används av person som är ansvarig för deras säkerhet.
• Barn skall övervakas så att de inte leker med köksfläkten.
• Rengöring och skötsel får endast utföras av barn under vuxen persons uppsyn.
• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.
• Fett och dammrester fastnar i filtret och kan antändas vid felaktigt utförd rengöring.
• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettfläckar på väggar eller andra ytor.
• Om fläktkåpan används samtidigt som apparater som använder gas eller andra brännbara material måste rummet ha tillräcklig ventilation.
• Utför ALDRIG flambering under fläktkåpan.
• Fläktkåpans delar kan bli varma när spisen används.

ANVÄNDNING AV FLÄKTKÄPAN

Den här fläktkåpan har:

- LED-belysning

MANÖVERPANEL

1. Tänd/släck belysningen
2. Starta/stoppa utsug
3. Steg 2
4. Steg 3
5. Steg 4

När funktionen är aktiverad lyser knappen.

UTSUG

Starta motorn genom att trycka på symbolen starta/stoppa utsug. Motorn startar alltid med hastighet 1.

Öka motorhastigheten genom att trycka på knappen för önskad hastighet. Knappen för den valda hastigheten lyser.

Motorn kan bara stängas av i steg 1. För att stänga av motorn, tryck på knappen starta/stoppa utsug när fläktkåpan står på steg 1.

BELYSNING

Fläktkåpans belysning tänds och släcks genom att trycka på knappen för tänd/släck belysning. Du kan tända belysningen oavsett om motorn är igång eller inte.

EFTERGÅNGSTIMER

Eftergångstimer betyder att motorn stannar automatiskt efter ett givet antal minuter från det att funktionen har aktiverats. Eftergångstimer kan vara igång från 5, 10, 15 eller 20 min. och fläkten går då på den valda hastigheten. Eftergångstimer kan aktiveras oavsett vilken hastighet som är vald när fläktkåpan är på. Hastigheten kan också regleras efter att eftergångstimern har aktiverats.

Eftergångstimer aktiveras på följande sätt:

- Håll in ljusknappen tills alla knapparna börjar blinka.

- Välj önskad tid för eftergångstimern. Trycker du på knappen starta/stoppa utsugning går eftergångstimern i 5 min., trycker du på knappen nivå 2 går eftergångstimern i 10 min. osv.

- Knappen för valda tiden blinkar och knappen för den valda hastigheten lyser konstant.

RECIRKULATION

Fläktkåpan kan användas för recirkulation. Detta används i kök och vid placeringar där det inte finns möjlighet att evakuera luften. Luften sugs först genom fettfiltret och därefter genom ett filter med aktivt kol som avlägsnar lukt.

OBSERVERA: Två recirkulationsfilter ska användas. Dessa ingår inte i standardleverans av fläktkåpan, men de finns som tillbehör. Artikelnumret för en sats recirkulationsfilter är 535.05.6200.9.

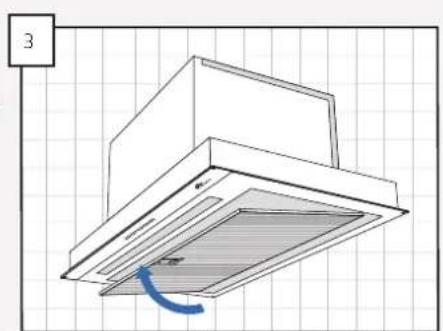

Gör så här för att montera recirkulationsfiltren på motorn:

Montera de två recirkulationsfiltren genom att vrida dem på flänsarna på motorns sidor.

Sätt tillbaka filtren i fläktkåpan.

UNDERHÅLL OCH RENGÖRING

• Bryt alltid strömmen före rengöring.
• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.
• Fett och dammrester fastnar i filtret och kan antändas vid felaktigt utförd rengöring.
• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettfläckar på väggar eller andra ytor.

RENGÖRING VARJE DAG

• För fläktkåpor som är inbyggda i skåp, frihängande eller väggmonterade rekommenderar Thermex att fettfiltret torkas av med en urvriden trasa efter varje matlagning. Det krävs mycket liten arbetsinsats varje dag för att hålla fläktkåpan ren och effektiv.
• Rostfria ytor ska rengöras med en fuktig trasa med diskmedel och efterbehandlas med metallpolish (kan köpas med artikelnummer 499.99.9999.9).
• Lackerade ytor ska rengöras med en fuktig trasa och diskmedel. Använd aldrig slipmedel.

RENGÖRING AV FETTFILTER

Fettfiltren ska rengöras efter behov. Thermex rekommenderar att filtren minst rengörs enligt följande intervall, beroende på vilken typ av stekfett som används:

• Stekmargarin - rengör filtren var 3:e vecka
• Flytande margarin – rengör filtren varannan vecka
• Olja - rengör filtren en gång i veckan
• Frityrstekning - rengör filtren 2-3 gånger i veckan

Gör så här för att diska fettfiltren:

• Ta ut fettfiltren ur fläktkåpan genom att dra i filtrets läsmekanism.
• Blötlägg filtren i varmt vatten med diskmedel och rengör eventuellt med en mjuk borste.
  • Efterskölj med varmt vatten.
• Lát filtren torka på en disktrasa eller liknande.
• Upprepa processen om så behövs.
• Montera filtren igen.

Filtren kan också diskas i diskmaskinen. Var dock uppmärksam på att maskindisk kan orsaka missfärgning av filtren. Missfärgning av filtren påverkar inte funktionen.

Om recirkulationsfilter används ska dessa inte diskas utan bytas ut vid behov. Thermex rekommenderar byte av recirkulationsfilter minst 2–4 gånger om året.

SERVICE

Innan du felanmäler din köksfläkt är det viktigt att du har läst igenom monterings- och/eller bruksanvisningen noggrant. Detta säkerställer att Thermex kan de dig bästa möjliga support.

Supportavdelningen på Thermex kan kontaktas för att få hjälp med följande:

• Teknisk support vid montering och installation av din köksfläkt.
• Förklaring av funktioner på din köksfläkt.
• Serviceanmodan under reklamationsrätten på din köksfläkt.

Försök alltid innan serviceanmodan under reklamationsrätten på din köksfläkt att bryta strömmen fram till fläkten i ca 5 minuter. Slå därefter på strömmen igen för att se om felet blivit avhjälpt.

Om felet inte blivit avhjälpt, bryt strömmen fram till fläkten i en timma. Om köksfläkten fortfarande inte fungerar som den skall efter att strömmen har varit bruten i en timma, och punkterna i felsökningsöversikten har genomgåtts, kontakta då supportavdelningen.

OBS: Vid reklamationer inom reklamationsrätten kommer du bli ombedd att visa dokumentation i form av kvitto på ditt inköp av fläkten. Spara därför alltid kvittot.

Innan serviceanmälan inom reklamationsrätten är det viktigt att ha alla upplysningar till hands:

• Felbeskrivning
• Modell
• Upplysningar om inköpsställe och datum för köpet
• namn, adress, telefonnummer och eventuella. e-postadress

Serviceanmälan inom reklamationsrätten görs via Thermex hemsida, www.thermex.se, genom att klicka på knappen "Service".

Frágor avseende produkter eller service kan göras hos Thermex supportavdelning, [e-mail] eller tel: [phone].

FELSÖKNINGSÖVERSIKT

PROBLEM MÖJLIG ORSAK LÖSNING
Köksfläkten fungerar inte överhuvudtaget	Det finns ingen ström. Kontrollera elanslutning och säkringar. Bryt strömmentill fläkten i 5 minuter och slå på den igen för att se om felet blivit avhjälpt.
	Fläkten har ingen elanslutning Kontrollera att fläkten	är rätt inkopplad. Bryt strömmentill fläkten i 5 minuter och slå på den igen för att se om felet blivit avhjälpt.
Fläktens sugförmåga är inte till-räcklig	Kallrasskyddet öppnar inte Kontrollera om det ligger	något på kallrasskyddet ellerom slangsatsens spännband är för hårt draget så att sp-jället inte öppnar.
	Böjd eller blockerad kanal (Slang) Kontrollera att slang	satsen är helt utsträckt och inte böjdsamt att kanalen inte är blockerad någonstans på vägenut. Åtgårda vid behov.
	Filtrena är smutsiga och igentäppta. Kontrollera fett	filter och rengör enligt anvisningar omnödvändigt.

MILJÖHÄNSYN

EMBALLAGE

Emballaget skall slängas enligt gällande regler för avfallshantering.

SKROTNING AV PRODUKTEN

Symbolen ✘ på produktens typskylt eller medföljande dokumentation anger att denna produkt inte får slängas som hushållsavfall, utan skall lämnas på närmaste återvinningscentral som tar emot uttjänade hushållsmaskiner.
