Produkttyp	Köksfläkt
Varumärke	Gram
Modell	EFU 604-90 X
Bredd	90 cm (35.4 tum)
Djup	50 cm (19.7 tum)
Höjd (min-max)	65-100 cm (25.6-39.4 tum)
Vikt	15 kg
Strömförsörjning	220-240 V, 50-60 Hz
Motoreffekt	150 W
Belysningseffekt	2 x 2 W LED
Total effekt	200 W
Luftflöde (max)	650 m³/h
Ljudnivå (max)	68 dB(A)
Energiklass	B
Filtertyp	Aluminiumfettfilter (diskmaskinssäkert)
Antal filter	2
Reglage	Elektroniska touchreglage med 3 hastigheter + boost
Belysning	2 x LED-remsor (kallvitt)
Installationstyp	Väggmonterad skorstensfläkt
Utsugningsläge	Kanalsatt (utomhus) eller recirkulering (med extra kolfilter)
Kanaldiameter	150 mm (6 tum)
Kolfilter modell	CF-90 (tillval, beställs separat)
Rengöring av fettfilter	Varannan månad eller vid behov, diskmaskinssäker
Säkerhetsfunktioner	Termiskt motorskydd, automatisk avstängning (valbar timer)

Vanliga frågor - EFU 604-90 X GRAM

Hur installerar jag köksfläkten EFU 604-90 X?

Se manualen för detaljerade installationssteg. Se till att fläkten monteras på en höjd av 65-75 cm över spisen. Fäst skorstenen i väggen och anslut kanalen (150 mm) om du använder utsugningsläge. Vid recirkulering, installera kolfiltret.

Kan fläkten användas i recirkulationsläge?

Ja, du kan använda recirkulationsläge genom att installera det extra kolfiltret (modell CF-90). Luften filtreras och återförs till köket.

Hur ofta ska jag rengöra fettfiltren?

Rengör aluminiumfettfiltren varannan månad, eller oftare om du lagar mat ofta. De är diskmaskinssäkra; ta ut dem och tvätta i låg temperatur.

Hur byter jag kolfiltret?

Kolfiltret ska bytas var 3-6:e månad beroende på användning. För att byta, ta bort fettfiltren, lossa det gamla kolfiltret och sätt i det nya. Se till att det sitter ordentligt.

Vad är maximalt luftflöde och ljudnivå?

Maximalt luftflöde är 650 m³/h med en ljudnivå på 68 dB(A) vid högsta hastigheten. Lägre hastigheter ger mindre ljud.

Varför låter min fläkt mycket?

Kontrollera om kanalen är blockerad eller om filtren är smutsiga. Se även till att installationen är stabil och inte vibrerar mot väggen. Om ljudet kvarstår, kontakta support.

Hur återställer jag filterindikatorn?

Efter rengöring eller filterbyte, håll boost-knappen intryckt i 5 sekunder tills indikatorlampan slocknar. Se manualen för exakta steg.

Kan jag använda fläkten utan kanal?

Ja, men bara om du installerar kolfiltret för recirkulering. Utan filter kommer fläkten inte effektivt att avlägsna lukt och fett.

Vad är garantitiden?

Gram erbjuder vanligtvis 2 års garanti vid privat bruk. Registrera din produkt på Grams webbplats efter köpet för att aktivera garantin.

Hur byter jag LED-lamporna?

LED-lamporna är integrerade och bör bytas av en behörig tekniker. Om de slutar fungera, kontakta servicecenter. Försök inte byta själv.

BRUKSANVISNING EFU 604-90 X GRAM

Liäs bruksanvisningen noga innan du börjar använda köksfläkten!

BRUKSANVISNING - KJ∅KKENVIFTE

Nu är du ägare till en köksfläkt med utsugsfunktion. Köksfläkten har designats och tillverkats speciellt för att tillfredsställa dina förväntningar och är en snygg inredningsdetalj i varje modernt kök. Våra moderna konstruktionslösningar och den senaste tekniken som har använts vid tillverkningen, garanterar fläktens höga effektivitet och tilltalande utseende.

Läs dessa instruktioner noga innan du installerar köksfläkten. Instruktionerna hjälper dig att undvika misstag när du installerar och använder fläkten.

Vi hoppas att du får stor glädje av ditt val av köksfläkt.

Symbolerna i användarmanualen har följande betydelser:

Viktig information om hur produkten används korrekt och om din säkerhet.

Användartips

Risker som uppstår om produkten används felaktigt. Åtgärder som måste utföras av behörig fackman.

Information om miljöskydd.

Symbolen står vid åtgärder som inte får utföras av användaren.

Produkten är endast avsedd för hushållsbruk.

Tillverkaren förbehåller sig rätten till ändringar som inte inverkar på produktens funktioner.

- Tillverkaren övertar inget ansvar för skador som uppstår på grund av felaktig installation eller om köksfläkten inte används enligt anvisningarna i denna manual.

- Köksfläkten är avsedd för att avlägsna matos. Använd inte köksfläkten för andra ändamål.

- Anslut en köksfläkt med utsugsfunktion till en passande ventilationskanal (anslut INTE till rök- eller rökgaska-naler som används). Det krävs att en luftutsugskanal som leder utomhus installeras. Kanalen (i regel 120 eller 150 mm i diameter) bör inte vara längre än 4–5 m. En luftutsugs-kanal krävs även för köksfläktar i telesko-putförande eller fläktar som monteras under köksskåp om dessa är luftcirkulationsfläktar.

- Köksfläktar med luftcirkulationsfunktion måste ha ett installerat aktivkolfilter. I så fall behövs ingen utsugskanal, men vi rekommenderar att du installerar en luftledare (endast köksfläkt av skorstens-typ).

- Köksfläkten har egen belysning och en ut-sugsfläkt med flera hastigheter.

- Beroende på köksfläktens utförande, är käporna konstruerade för fast montering på en lodrät vägg över en gas- eller elspis (skorstens- och universalfläktar), takmontering över en gas- eller elspis (fläktar för köksöar), på lodrät inbyggda köksskåp över en gas- eller elspis (teleskop- och inbyggnadsfläktar). Innan du installerar ska du försäkra dig om att väggen/taket är tillräckligt stabila för att bära upp köksfläktens vikt. Somliga köksfläktar är mycket tunga.

- Detaljerad information om installationsavständet till en elspis finns i produktens tekniska datablad. Om du har en gasspis och dess användarinstruktioner anger ett större avständ måste detta tas med i beräkningen (fig. 1a/b/c).

- Lämná inte en öppen gaslåga under kåpan. När du tar av kastrul- lerna från lågan ska du ställa in lågan på det

minsta läget. Försäkra dig alltid om att lågan inte brinner utanför kastrullen, eftersom det innebär oönskad energiförlust och en farlig värmekoncentration.

- Håll uppsikt över all mat som tillagas med matfett eftersom överhettat fett är lättantändligt.

- Dra ut elkontakten ur vägguttaget före ett filterbyte eller en reparation.

- Fettfilter av textil ska bytas och aluminiumfiltret ska rengöras minst en gång i månaden på grund av brandrisken (fett som samlats i filter är lättantändligt).

- Om du använder annan icke-elektrisk utrustning (t.ex. spisar med flytande bränsle, genomströmnings-varmvattenbere-dare) måste du ordna med en lämplig ventilation (lufttillförsel). Säkerheten upprätthålls när du samtidigt använder köksfläkten och förbränningsutrustning, som kräver lufttillförsel, om ett konstant negativt tryck som inte överstiger 0,004 millibar upprätthålls där

denna utrustning finns i rummet (detta gäller inte när käpan används enbart för att absorbera matos).

- Luta dig inte mot köksfläkten.

- Rengör köksfläkten ofta både på in- och utsidan (minst en gång i månaden). Se avsnittet "Rengöring" i manualen.

- Om elsladden går sönder ska den ersättas med en ny, som du köper i fackhandeln.

- Säkerställ att det går lätt att avskilja produkten från strömmen, antingen genom att dra ut kontakten ur strömuttaget eller genom att stänga av den tvåpoliga brytaren.

- Produkten är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskaper om dess användning, utom om de övervakas eller har instruerats av den som ansvarar för deras säkerhet.

- Håll uppsikt över barn så att de inte leker med produkten.

SÄKERHETSANVISNINGAR

• Kontrollera att spänningen som anges på märkskylten överensstämmer med spänningen där fläkten ska användas.
• Rulla upp och räta ut elsladden före installationen.
• Varning! Håll barn på avständ från förpackningsmaterialet (plastpåsar, små bitar poly-styrenskum o.s.v.) när du packar upp produk-

ten.

- OBS: Kontrollera att elsladden är korrekt insatt och inte har fastnat i produkten innan du ansluter produkten till eluttaget. Vi rekommenderar att du försäkrar dig om att köksfläkten fungerar korrekt innan du installerar den.

INSTALLATION

3.1

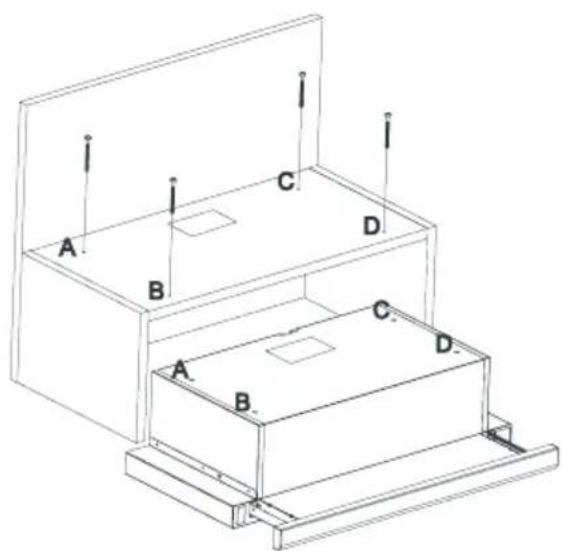

Vinkelfästarna för klickmontering ska placeras och skruvas fast på höger och vänster sida för att passa med fjädringsmekanismen på käpan. (Fig.3.4).

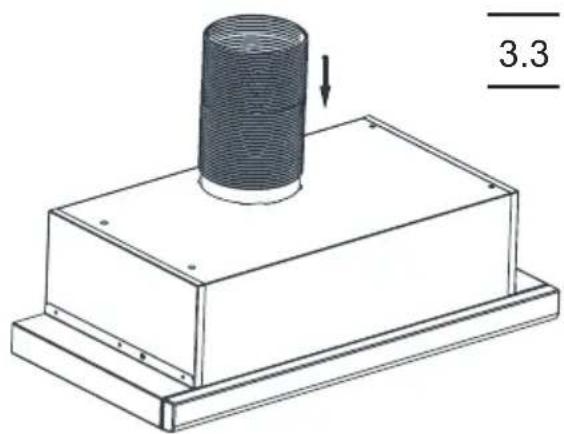

Plácera käpan som följer med fläkten ovanpåprodukten. Vrid röret medurs. Montera fläktröret på fläktmunstycket. Montera fläktröret på fläkten

3.5

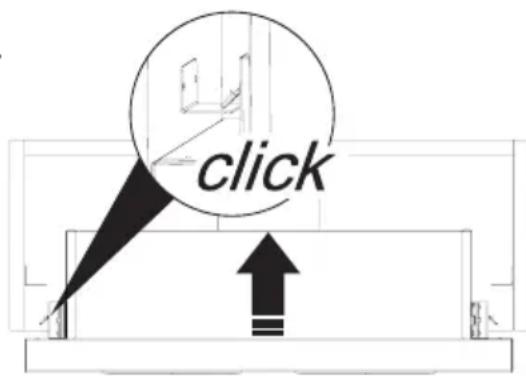

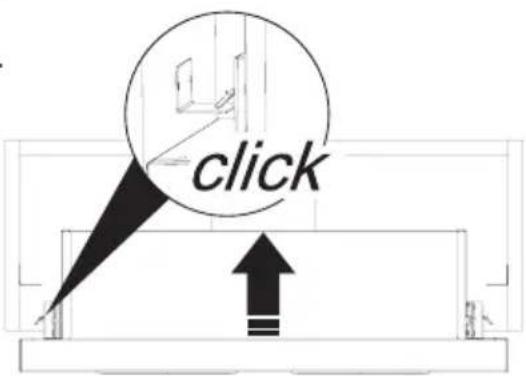

Skjut nu upp fläktkåpan i skåpet så att den klickar fast med hjälp av upphångningsmekanismen på vinkelbeslagen till klickmontering. (Fig 3.5).

3.6

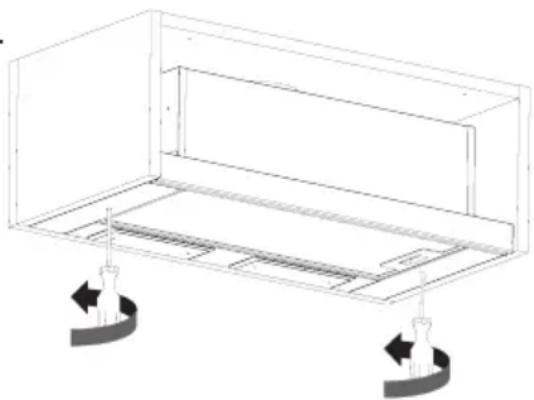

Använd en skruvmejsel för att sätta fast fläktkåpan i skåpet. Detta ska göras nedifrån med hjälp av upphängningsmekanismen (Fig. 3.6).

Anvisningar för köksfläktens utsugsfunktion

När fläkten används med utsugsfunktionen leds luften utomhus via en särskild kanal. I det läget ska alla slags kolfilter tas bort. Köksfläkten ska anslutas till utsugsöppningen med en fast eller flexibel kanal som är

120 mm i diameter. Du köper kanalen i fackhandeln.

Anlita en behörig montör för att utföra anslutningen.

Anvisningar för köksfläktens funktion för att

Anvisningar för fläktens funktion ved drift med återcirkulation (kolfilter)

I det här läget leds den filtrerade luften tillbaka in rummet

genom öppningarna på köksfläktens framsida.

Funktionen kräver att du sätter in kolfilter. Vi rekommenderar att du installerar en luftledare (tillgänglighet beroende på modell).

Tryck på strömbrytaren för att tända och släcka lampan. Utdragsfronten ska dras ut för att tända lampan.

Om du vill köra produkten med steg 1 och steg 2 ska du trycka knappen upp och ner.

Om du vill använda produkten med steg 3 aktiveras detta genom att trycka ner denna knapp och det avaktiveras genom att trycka upp den igen.

Skötsel

Om regelbundet sköter och rengör köksfläkten försäkrar du dig om dess felfria funktion och långa livslängd. Var noga med att byta fett- och kolfilter enligt instruktionerna.

Aluminiumfettfilter

Rengöring:

Vid normal användning av köksfläkten ska du diska aluminiumfettfiltret i diskmaskinen, eller handdiska det med ett milt diskmedel, en gång i månaden.

Byte:

Figur 5 visar hur du tar av aluminiumfettfiltret.

I vissa modeller använd ett akrylfilter. Sådana filter ska bytas minst varannan månad, eller tätare om du använder köksfläkten mycket.

Kolfilter (endast cirkulationsutförande)

Användning – Kolfilter kan bara användas om köksfläkten inte är ansluten till en ventilationskanal. Filter med aktivkol kan absorbera matos tills de är mättade. De kan inte diskas eller fräschas upp, utan ska bytas varannan månad eller tätare om du använder köksfläkten mycket.

Byte:

Figur 6 visar hur du tar av kolfiltret.

Rengöring:

Vanlig rengöring av köksfläkten:

• Använd inte en genomdränkt duk, svamp eller vattenstråle.
• Använd inte lösningsmedel eller sprit, eftersom de kan skada lacken.
• Använd inte frätande medel, i synnerhet inte på rostfritt stål.
• Använd inte en grov eller repande duk.

Vi rekommenderar att du använder en fuktig duk och neutralt diskmedel.

Aluminiumfilter kan maskindiskas. Aluminiumfiltret kan ändra färg efter några diskar. Detta är normalt och innebär inte att du behöver byta filtret.

ÄTERVINNA FÖRPACKNINGEN

Våra förpackningar är gjorda av miljövänliga material som kan återvinnas.

• Ytterförpackningen är gjord av kartong/folie.
• Klorfluorkarbon-fritt polystyrenskum (PS).
  ● Folie och påsar av polyetylen (PE).

AVFALLSHANTERING/SKROTNING AV PRO- DUKTEN

När produkten är uttjänt ska du först skära av anslutningssladden innan du skrotar den. Vi re- kommenderar också att du läser produkten eller gör att de inte fungerar, så att produkten inte ut- gör

fara för barn medan den förvaras inför skrotningen. Produkten är märkt med en överkorsad sop-tunna i enlighet med det europeiska direktivet 2002/96/EG. Märkning-

en anger att produkten inte får kastas i hushållssoporna när den inte längre används. Produkten måste lämnas in på en sopstation som är godkänd av lokala myndigheter. Den lokala sopstationen, affärer och kommunala organ utgör ett system som gör det möjligt att avfallshantera produkten på ett lämpligt sätt.

Det är mycket viktigt att elektrisk och elektronisk utrustning, samt eventuellt farliga ämnen i den, hanteras korrekt för att undvika att miljön skadas. Därför bor du alltid vara noggrann och ansvarstagande när du avfallshanterar dessa produkter.

Försäkran om överensstämmelse

Tillverkaren förklarar härmed att denna produkt uppfyller kraven i följande europeiska direktiv:

• Lågspänningsdirektivet 2014/35/EG
• EMC-direktivet 2014/30/EG
• ErP-direktivet 2009/125/EG
• RoHS-direktivet 2011/65/EG

och har därmed märkts med C symbolen samt erhållit en försäkran om överensstämmelse som finns tillgänglig för marknadsreglerande organ.

Montèr avtrekkskanalen på avtrekkstussen.

3.5

Kullfilter (kun på resirkuleringsmodeller)
