Produkttype	Emhætte
Mærke	Gram
Model	EFU 604-90 X
Bredde	90 cm (35,4 tommer)
Dybde	50 cm (19,7 tommer)
Højde (Minimum-Maksimum)	65-100 cm (25.6-39.4 tommer)
Vægt	15 kg
Strømforsyning	220-240 V, 50-60 Hz
Strømforbrug (Motor)	150 W
Belysningsstyrke	2 x 2 W LED
Samlet effekt	200 W
Luftstrøm (Maks)	650 m³/h
Støjniveau (Maks)	68 dB(A)
Energiklasse	B
Filtertype	Aluminium fedtfilter (opvaskemaskineegnet)
Antal filtre	2
Betjening	Elektronisk touchbetjening med 3 hastigheder + boost
Belysning	2 x LED strips (kølig hvid)
Installationstype	Vægmonteret skorstensemhætte
Udsugningstilstand	Aftræk (udendørs) eller recirkulation (med ekstra kulfilter)
Rørdiameter	150 mm (6 tommer)
Kulfilter model	CF-90 (ekstra, bestilles separat)
Rensning af fedtfilter	Hver 2. måned eller efter behov, opvaskemaskineegnet
Sikkerhedsfunktioner	Motor termisk afbryder, automatisk slukning (ekstra timer)

Ofte stillede spørgsmål - EFU 604-90 X GRAM

Hvordan installerer jeg emhætten EFU 604-90 X?

Se manualen for detaljerede installationstrin. Sørg for, at emhætten monteres i en højde på 65-75 cm over kogepladen. Fastgør skorstenen til væggen og tilslut aftrækket (150 mm), hvis den er i udsugningstilstand. Hvis recirkulation, installer kulfilteret.

Kan emhætten bruges i recirkulationstilstand?

Ja, du kan bruge recirkulationstilstand ved at installere det ekstra kulfilter (model CF-90). Luften vil blive filtreret og returneret til køkkenet.

Hvor ofte skal jeg rense fedtfiltrene?

Rens aluminiumsfedtfiltrene hver 2. måned eller oftere, hvis du laver mad ofte. De er opvaskemaskineegnede; fjern og vask ved lav temperatur.

Hvordan udskifter jeg kulfilteret?

Kulfilteret skal udskiftes hver 3-6 måneder afhængigt af brug. For at udskifte, fjern fedtfiltrene, løsn det gamle kulfilter og indsæt det nye. Sørg for, at det sidder korrekt.

Hvad er den maksimale luftstrøm og støjniveau?

Den maksimale luftstrøm er 650 m³/h med et støjniveau på 68 dB(A) ved højeste hastighed. Lavere hastigheder giver mindre støj.

Hvorfor larmer min emhætte for meget?

Kontrollér om aftrækket er blokeret, eller om filtrene er beskidte. Sørg også for, at installationen er sikker og ikke vibrerer mod væggen. Hvis støjen fortsætter, kontakt support.

Hvordan nulstiller jeg filtermætningsindikatoren?

Efter rensning eller udskiftning af filtre, tryk og hold boost-knappen i 5 sekunder, indtil indikatorlyset slukker. Se manualen for nøjagtige trin.

Kan jeg bruge emhætten uden aftræk?

Ja, men kun hvis du installerer kulfilteret til recirkulation. Uden filteret vil emhætten ikke effektivt fjerne lugt og fedt.

Hvad er garantiperioden?

Gram tilbyder typisk 2 års garanti til husholdningsbrug. Registrer dit produkt på Grams hjemmeside efter køb for at aktivere garantien.

Hvordan skifter jeg LED-lysene?

LED-lysene er integrerede og bør udskiftes af en kvalificeret tekniker. Hvis de svigter, kontakt servicecenter. Forsøg ikke at udskifte selv.

BRUGSANVISNING EFU 604-90 X GRAM

Læs denne brugsanvisning omhyggeligt, før apparatet tages i brug!

KÄYTTÖOPAS - KEITTIÖN LIESITUULETIN FI 19

Du er nu bruger af et køkken-emfang. Dette emfang er designet og produceret specielt med henblik på at opfylde dine forventninger, og det vil bestemt udgøre et passende element i et moderne køkken. Den moderne strukturelle løsning og den nyeste teknologi, der er anvendt ved produktionen af dette emfang, garanterer dets høje effektivitet og gode udseende.

Læs venligst denne brugsanvisning omhyggeligt, før emfanget installeres. Det vil hjælpe dig til at undgå fejltagelse under installationen og ved brug af emfanget.

Vi ønsker, at du bliver meget tilfreds med valget af vores køkken-emfang.

Symboler, der optræder i denne brugsanvisning, har følgende mening:

Vigtig information vedrørende korrekt brug af apparatet og din personlige sikkerhed.

Tip om at bruge apparatet.

Risici som resultat af ukorrekt brug af apparatet. Aktiviteter, der skal udføres af en kvalificeret tekniker.

Information om miljøbeskyttelse.

Dette angiver handlinger, som ikke må udføres af brugeren.

INDHOLDSFORTEGNELSE

VEJLEDNING I SIKKER BRUG 13

INSTALLATION

15

BETJENING OG VEDLIGEHOLDELSE 17

MILJ∅BESKYTTELSE

18

Dette apparat er kun beregnet til husholdningsbrug.

Producenten forbeholder sig ret til at indføre ændringer, som ikke påvirker betjeningen af apparatet.

●Producenten er ikke ansvarlig for skade forårsaget af installation eller brug, som ikke overholder denne brugsanvisning

- Emfanget er designet til at fjerne lugt fra madlavning. Brug ikke emfanget til noget andet formål.

- Tilslut emfanget i udsugningstilstand til en passende ventilationskanal (tilslut IKKE emfanget til en røg- eller luftkanal, som er i brug). Det kræver installation af luftudsugningskanalen ud til det fri. Længden af kanalen (typisk 120 eller 150 mm i diameter) bør ikke overskride 4-5 m. Luftudsugningskanalen er også påkrævet til teleskopiske og indbyggede emfang, der arbejder i recirkulationstilstand.

- Et emfang, der arbejder i recirkulationstilstand, kræver installation af et aktivt kulfilter. I dette tilfælde er installation af udsugningskanal ikke påkrævet, men det anbefales at installere en luftledeplade. (kun skorstens-emfang).

●Emfanget har selv-

stændigt lys og en ud- sugningsventilator, der kan betjenes på et af flere hastighedsniveau- er.

- Afhængigt af type, er emfanget designet til at være permanent fast-gjort på en lodret væg over et gas- eller el-komfur (skorstens- og universal-emfang); i loftet over et gas- eller el-komfur (∅-emfang); på et lodret indbygget mø-bel over et gas- eller el-komfur (teleskop- eller indbyggede emfang). Før installation skal det kontrolleres, at væg-/ loftsstrukturen er stærk nok til at bære emfan-get. Nogle emfang er meget tunge.

- Oplysninger om installationsafstanden over en elektrisk kogeplade kan ses i produktarket med tekniske oplysninger. Hvis gaskomfurets installationsinstruktion angiver en større afstand, skal denne tages i betragtning (fig. 1a/b/c).

●Hav ikke åben ild under emfanget. Når gryderne fjernes fra brænderen, skal den sættes på minimal flamme. Kontroller altid, at flam-

men ikke kommer uden for gryden, da det kan give uønsket energitab og en farlig koncentration af varme.

- Når der steges mad i fedtstof, skal det ske under konstant overvågning, da overophe-det fedtstof nemt an-tændes.

- Tag ledningen ud af stikket på væggen, før filteret renses eller før reparation

- Tekstil-fedtfilteret bør udskiftes, og aluminiumsfilteret bør renses mindst en gang om måneden på grund af den eksisterende brandfare (mættet fedt er meget letantændeligt).

- Hvis der bruges andre ikke-elektriske apparater i samme rum som emfanget (f.eks. ovne med flydende brændstof, gennemstrømsvandvarmere eller vandvarmere med tank) er det nødvendigt at skaffe den nødvendige luftventilation (luftforsyning). Sikker betjening er mulig under samtidig brug af emfanget og udstyr med forbrænding, hvis der, afhængigt af luftforsyningen, opretholdes et

negativt tryk på ikke mere end 0.004 milli-bar inde i rummet, hvor dette udstyr befinder sig (dette punkt gælder ikke, när emfanget bruges som lugtopfanger).

- Læn dig ikke mod em- fanget.

- Emfanget bør regelmæssigt rengøres indvendigt og på de ydre overflader (mindst en gang om måneden). Se kapitlet "Rengøring" i denne brugsanvisning.

●Hvis strømkablet bliver beskadiget, skal det udskiftes med et nyt hos en specialreparatør.

●Vær sikker på, at strømmen til apparatet nemt kan afbrydes, en- ten ved at trække stik- ket ud af stikkontakten eller ved at slukke for topols-kontakten.

- Dette apparat er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sansemæssige eller mentale evner, eller som mangler erfaring og viden, med mindre de bliver overvåget eller instrueret i brug af apparatet af en person, der er ansvarlig for de-res sikkerhed.

●Børn skal vejledes for

VEJLEDNING I SIKKER BRUG

at sikre, at de ikke leger med apparatet..

• Tjek om den angivne strømstyrke på mærkepladen svarer til den lokale strømstyrke.
• Strømkablet skal udrulles og rettes ud inden installationen.
• Advarsel! Emballagen (polyetylenposer, små stykker polysterenskum osv.) skal holdes væk fra børn under udpakningen.

- BEMÆRK: Før emfanget sluttes til strømfor-syningen, skal det altid kontrolleres, at strøm-kablet er korrekt in-stalleret og ikke sidder i klemme i apparatet. Det anbefales at kon-trollere, at emfanget fungerer korrekt før in-stallationen.

INSTALLATION

3.1

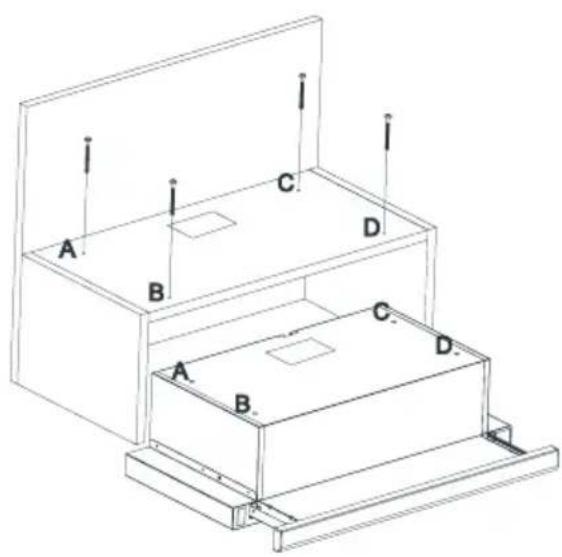

Vinkelbeslagene til klikmontering skal placeres og skrues på højre og venstre side, så de passer med ophængnings mekanismen på siden af emhætten. (Fig. 3.4).

Placér aftræksstudsen som er leveret med emhætten oven på produktet. Drej nu aftræksstudsen i urets retning.

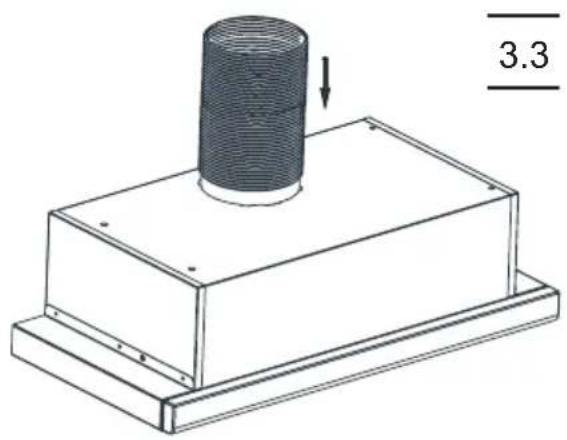

Montér aftrækskanalen på aftræksstudsen.

3.5

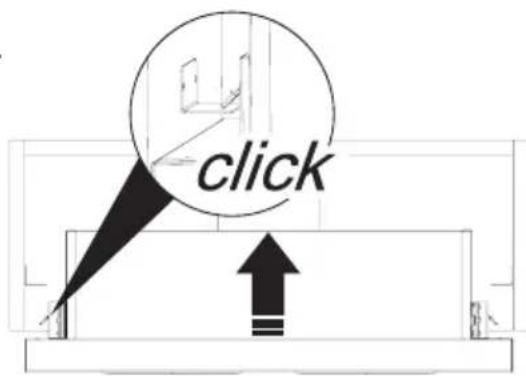

Skub nu emhætten op i skabet og den vil klikke sig fast ved hjælp af ophægnings mekanismen på vinkelbeslagene til klik montering.

(Fig. 3.5).

3.6

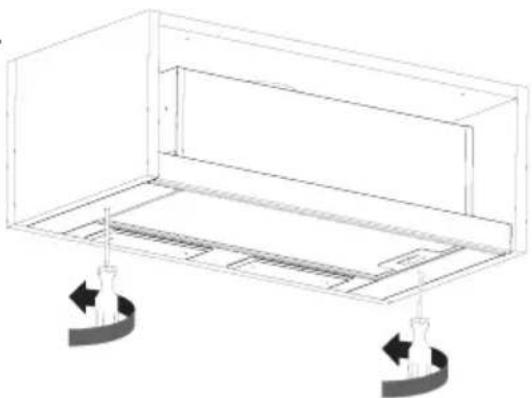

Brug en skruetrækker for at fastgøre emhætten op i skabet. Dette skal gøres nedefra ved hjælp af ophængnings mekanismen (Fig. 3.6).

Indstilling af luftudsugningstilstand for emfanget

I luftudsugningstilstanden bliver luften ledt ud i det fri via en speciel kanal. Ved denne indstilling skal kulfiltrene fjernes. Emfanget skal forbindes til den åbning, der leder luften ud i det fri, ved hjælp af en stiv eller fleksibel kanal, der er 120 mm i diameter, som kan købes i en forretning med installationsmaterialer.

En kvalificeret installatør bør foretage tilslutningen.

Indstilling med aktivt kulfilter

Ved dette valg bliver filtreret luft ledt tilbage i rummet gennem hullerne i den øverste skorsten.

Hvis du installerer et aktivt kulfilter, kan emfanget benyttes til recirkulation. I det tilfælde er det ikke nødvendigt at installere et aftræksrør.

Tryk på lampekontakten for at tænde og slukke lyset. Udtræksfronten skal trækkes ud for at tænde lyset.

Hvis du vil køre produktet med trin 1 & trin 2 skal du trykke knappen op og ned.

Hvis du vil bruge produktet med trin 3 skal denne aktiveres ved at trykke ned på denne knap og deaktiveres ved at trykke op.

Vedligeholdelse

Regelmæssig vedligeholdelse og rengøring af apparatet vil sikre fejlfri betjening og hjælpe med til at forlænge apparatets levetid. Vær opmærksom på at udskifte fedt- og kulfiltre i henhold til brugsanvisningen.

Aluminiumsfedtfilter

Rengøring

Ved almindelig brug af emfanget bør aluminiums-fedtfilteret rengøres hver måned i en opvaskema-skine eller i hånden ved brug af en mild sæbe eller flydende opvaskemiddel.

Udskiftning:

Udtagelse af aluminiumsfedtfilteret vises på fig. 5.

I visse modeller bruges et akrylfilter. Dette filter bør udskiftes mindst en gang hver anden måned eller oftere, hvis apparatet bruges intensivt.

Kulfilter (kun recirkulationsversionen)

Betjening – Kulfiltre kan kun bruges, når emfanget ikke er forbundet til nogen anden ventilationskanal. Filtre med aktivt kul kan absorbere lugt, indtil de er mættede. De kan ikke vaskes eller fornyes og bør udskiftes mindst hver anden måned eller oftere i tilfælde af intensiv brug.

Udskiftning:

Udtagelse af kulfilteret vises på fig. 6.

Rengøring

Normal rengøring af emfanget:

• Brug ikke en gennemblødt klud, svamp eller vandstråle.
• Brug ikke opløsningsmidler eller alkohol, da de kan misfarve lakerede overflader.
• Brug ikke kaustiske midler, især ved rengøring af rustfrit stål.
• Brug ikke en grov eller slibende klud.

Det anbefales at bruge en fugtig klud og et neutralt rengøringsmiddel.

Aluminiumsfiltrene kan vaskes i opvaskemaskinen. Farven på aluminiumsfiltrene kan ændre sig efter gentagen vask. Dette er normalt, og det er ikke nødvendigt at udskifte filtrene.

GENBRUG AF EMBALLAGEN

Vores emballage er fremstillet af miljøvenlige materialer, som kan genbruges:

• Den ydre emballage er fremstillet af pap/folie
  ● Den CFC-frie form af polystyrenskum (PS)
  ● Folie og poser af polyethylen (PE)

BORTSKAFFELSE AF UDSTYR

Hvis apparatet ikke længere bruges, klippes strø mkablet af det brugte udstyr før kassering. Vi anbefaler også, at apparatet låses eller gøres ubrugeligt, så det ikke udgør nogen fare for børn, mens det opbevares til kassering. Dette apparat er mærket med symbolet med en overkrydset affaldscontainer i overensstemmelse med det europæiske direktiv 2002/96/EC. Denne mærkning indikerer, at

udstyret ikke må opbevares sammen med andet husholdningsaffald, efter at det har været i brug. Brugeren er forpligtet til at indlevere apparatet på et indsamlingssted for affald, der angives af de lokale myndigheder. De lokale indsamlingssteder for affald, forretninger og fælles enheder udgør et passende system, som muliggør bortskaffelse af udstyret.

Korrekt håndtering af brugt elektrisk og elektronisk udstyr samt alle farlige stoffer, der indeholdes heri, er vital for at undgå at skade det lokale naturmiljø. Derfor skal bortskaffelse af disse produkter altid ske ansvarligt og med omhu.

Producentdeklaration

Producenten erklærer herved, at dette produkt lever op til kravene i følgende europæiske direktiver:

• Lavspændingsdirektivet 2014/35/UE
- Direktivet vedr. elektromagnetisk kompatibilitet (EMC) 2014/30/UE
• ErP-direktivet 2009/125/ÜE
• Direktivet RoHS 2011/65/UE

og er således mærket med symbolet C6 og er forsynet med en overholdelsesdeklaration, der stilles til rådighed for markedsregulatorer.
