Produkttype	Kjøkkenhette
Merke	Gram
Modell	EFU 604-90 X
Bredde	90 cm (35,4 tommer)
Dybde	50 cm (19,7 tommer)
Høyde (minimum-maksimum)	65-100 cm (25,6-39,4 tommer)
Vekt	15 kg
Strømtilførsel	220-240 V, 50-60 Hz
Strømforbruk (motor)	150 W
Lysstyrke	2 x 2 W LED
Total effekt	200 W
Luftstrøm (maks)	650 m³/h
Støynivå (maks)	68 dB(A)
Energieffektivitetsklasse	B
Filtertype	Aluminiums fettfilter (tåler oppvaskmaskin)
Antall filtre	2
Kontroller	Elektroniske touch-kontroller med 3 hastigheter + boost
Belysning	2 x LED-strips (kjølig hvit)
Installasjonstype	Veggmontert pipehette
Ekstraksjonsmodus	Kanaltilkoblet (utendørs) eller resirkulering (med valgfritt kullfilter)
Kanal diameter	150 mm (6 tommer)
Kullfiltermodell	CF-90 (valgfritt, bestilles separat)
Rengjøring av fettfilter	Hver 2. måned eller ved behov, tåler oppvaskmaskin
Sikkerhetsfunksjoner	Motor termisk utkobling, automatisk avstenging (valgfri timer)

Ofte stilte spørsmål - EFU 604-90 X GRAM

Hvordan installerer jeg kjøkkenhetten EFU 604-90 X?

Se bruksanvisningen for detaljerte installasjonstrinn. Sørg for at hetten monteres i en høyde på 65-75 cm over kokeflaten. Fest pipen til veggen og koble til kanalen (150 mm) hvis du bruker ekstraksjonsmodus. Ved resirkulering må du installere kullfilteret.

Kan hetten brukes i resirkuleringsmodus?

Ja, du kan bruke resirkuleringsmodus ved å installere det valgfrie kullfilteret (modell CF-90). Luften vil bli filtrert og returnert til kjøkkenet.

Hvor ofte bør jeg rengjøre fettfiltrene?

Rengjør aluminiumsfettfiltrene hver 2. måned, eller oftere hvis du lager mat ofte. De tåler oppvaskmaskin; ta dem ut og vask på lav temperatur.

Hvordan bytter jeg kullfilteret?

Kullfilteret bør byttes hver 3.-6. måned avhengig av bruk. For å bytte, fjern fettfiltrene, løsne det gamle kullfilteret og sett inn det nye. Sørg for at det sitter riktig.

Hva er maksimal luftstrøm og støynivå?

Maksimal luftstrøm er 650 m³/h med et støynivå på 68 dB(A) på høyeste hastighet. Lavere hastigheter gir mindre støy.

Hvorfor lager hetten min mye støy?

Sjekk om kanalen er tett eller om filtrene er skitne. Sørg også for at installasjonen er sikker og ikke vibrerer mot veggen. Hvis støyen vedvarer, kontakt support.

Hvordan tilbakestiller jeg filtermetningsindikatoren?

Etter rengjøring eller bytte av filtre, trykk og hold inne boost-knappen i 5 sekunder til indikatorlampen slukker. Se bruksanvisningen for nøyaktige trinn.

Kan jeg bruke hetten uten kanal?

Ja, men bare hvis du installerer kullfilteret for resirkulering. Uten filter vil hetten ikke effektivt fjerne lukt og fett.

Hva er garantitiden?

Gram tilbyr vanligvis 2 års garanti for privat bruk. Registrer produktet på Grams nettside etter kjøp for å aktivere garantien.

Hvordan bytter jeg LED-lyset?

LED-lyset er integrert og bør skiftes av en kvalifisert tekniker. Hvis det svikter, kontakt servicesenteret. Ikke forsøk å bytte det selv.

BRUKSANVISNING EFU 604-90 X GRAM

Les nøye igjennom denne bruksanvisningen før du bruker produktet!

EFU 604-90 / EFU 604-90 X / EFU 603-90

EFU 503-90 X / EFU 503-90

h = min 750mm

Du er nå eier av en ny kjøkkenvifte. Denne kjøkkenviften er spesielt konstruert og produsert for å dekke dine behov for fjerning av matlukt og os, og den vil garantert være et stilig element i et moderne kjøkken. Med sin moderne konstruksjon og seneste teknologi, er dette en kjøkkenviften med garantert høy prestasjon og elegant design.

Les nøye igjennom denne bruksanvisningen før du installerer kjøkkenviften. Den vil hjelpe deg å unngå feil under installasjon og bruk av viften.

Vi ønsker at du skal være svært fornøyd med valget av vår kjøkkenvifte.

Symbolene i denne bruksanvisningen betyr følgende:

Viktig informasjon som gjelder riktig bruk av produktet og din egen sikkerhet.

Farer som kan oppstå på grunn av feil bruk av produktet. Oppgaver som må utføres av en kvalifisert tekniker.

Informasjon om miljøvern.

Dette indikerer handlinger som ikke må utføres av brukeren.

INNHOLDSFORTEGNELSE

RETNINGSLINJER OM TRYGG BRUK 34

MONTERING

36

BRUK

OG

VEDLIKEHOLD

38

MILJ∅VERN

39

Produsenten forbeholder seg retten til å innføre endringer som ikke påvirker bruken av apparatet.

- Produsenten påtar seg ingen form for ansvar for skader forårsaket av installasjon eller bruk som ikke er i samsvar med instruksjonene i denne bruksanvisningen.

- Kjøkkenviftens funksjon er å fjerne matlukt. Ikke bruk kjøkkenviften til andre formål enn dette.

- Kjøkkenvifter som skal brukes i avtrekksmodus må kobles til en egnet ventilasjonskanal (kjøkkenviften må IKKE kobles til røykeller røykgasskanaler som er i bruk). Det er nødvendig med en utvendig avtrekkskanal. Lengden på kanal (med en standarddiameter på 120 eller 150 mm) må ikke være lenger enn 4,5 m. Avtrekskanalen er også nødvendig for teleskopiske- og innebygde kjøkkenvifter som skal brukes i luftresirkulasjonsmodus.

- For kjøkkenvifter som skal brukes i luftresirkuleringsmodus må det installeres et aktivert kullfilter. I slike tilfeller er det ikke nødvendig å installere en avtrekkskanal, men vi anbefa-

ler at det installeres en luftledeskovl. (kun for pipekjøkkenvifter).

- Kjøkkenviften er utstyrt med en belysnings- og avtrekksvifte som kan brukes hver for seg. I tillegg kan viften brukes med forskjellige hastigheter.

- Avhengig av produkttypen, er kjøkkenviften konstruer til å festes permanent til en vertikal vegg over en gass- eller elektrisk komfyr (pipe- og universalkjøkkenvifter), i taket over en gass- eller elektrisk komfyr (vifter over kjøkkenøy), på vertikalt innebygde kjøkenskap over en gass- eller elektrisk komfyr (teleskopiske og innebygde kjøkkenvifter). Før produktet installeres må du kontrollere at vegg-/takstrukturen er sterk nok til å bære kjøkkenviftens vekt. Enkelte kjøkkenvifter er svært tunge.

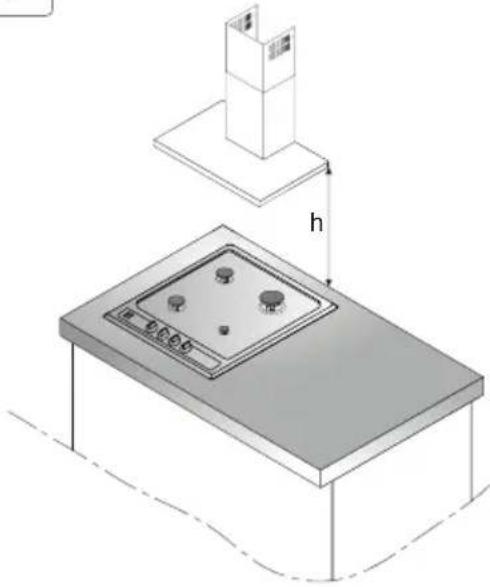

- For informasjon om hvilken avstand det må være mellom kjøkken-viften og en elektrisk kokeplate, vennligst se det tekniske informasjonsarket. Hvis det er spesifisert en større avstand i installasjons-

instruksjonene for en gasskokeplate, må det tas hensyn til dette (Fig. 1a/b/c).

- La det aldri være åpen ild under kjøkkenviften. Når kjeler og panner fjernes fra gassflammene, må flammene reduseres til den minimale innstillingen. Pass alltid på at flammen ikke brenner på utsiden av kjeler og panner, da dette vil føre til tapt energiforbruk samt en farlig varmekonsentrasjon.

- All mat som stekes i olje må være under konstant oppsyn, da overopphetet olje er svært lettantennelig.

- Trekk støpslet ut av veggkontakten før du foretar noen form for rengjøring eller vedlikeholds/reparasjonsarbeid.

- Tekstilfettfilteret skal skiftes ut, og aluminiumsfiltret skal rengjøres minst én gang i måneden for å forhindre brannfare (fett er svært lettantennelig).

- Hvis annet ikke-elektrisk utstyr brukes i samme rom som kjøkkenviften (f. eks. ovner med flytende væske, gjennomstrømbare el-

ler volumetriske varmt-vannsberedere), vil det være nødvendig med tilstrekkelig ventilasjon (lufttilførsel). Kjøkken-viften og forbrennings-utstyret kan trygt bru-kes samtidig, så lenge lufttilførselen og det negative trykket ikke over-stiger 0,004 millibar der hvor disse enheten er plassert i rommet (det-te gjelder ikke hvis kjøkkenviften brukes til å absorbere lukt).

- Ikke len deg på kjøk-kenviften

- Kjøkkenviften skal rengjøres innvendig og utvendig regelmessig (minst én gang i måneden). Se avsnittet "Rengjøring" i denne bruksanvisningen.

- Sørg for at kjøkken-viften lett kan kobles fra strømuttaket, enten ved å trekk ut ledningen fra veggkontakten, eller ved å slå av den topolete bryteren.

- Dette produktet er ikke beregnet for personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på

RETNINGSLINJER FOR TRYGG BRUK

erfaring og kunnskap, med mindre de har fått veiledning eller opplæring i bruk av apparatet av en person som er ansvarlig for deres sikkerhet.

●Barn må være under oppsyn for å forsikre om at de ikke leker med produktet.
- Kontroller at strøm- spenningen som er oppgitt på merkeskiltet korresponderer med

den lokale strømspen- ningen.

• Vikle ut og strekk strømkabelen før produktet installeres.
• Advarsel! Emballasjen (plastposer, små biter med polystyren, o.l.) må holdes utilgjengelige for barn när produktet pakkes ut.
• MÉRK: Før kjøkkenviften kobles til strømuttaket, kontroller at strømkabelen er riktig festet og at den ikke er klemt av produktet. Vi anbefaler at du kontroller at kjøkkenviften fungere som den skal før den installeres.

MONTERING

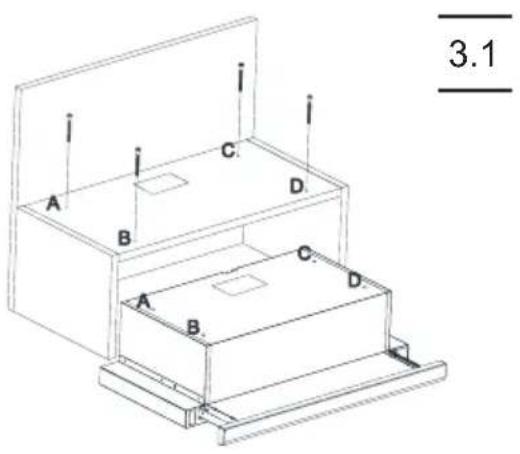

Vinkelbeslagene til klikkmontering skal plasseres og skrues på

høyre og venstre side, så de passer med opp-hengsmekaninsmen

på siden av ventilatoren.(Fig.3.4).

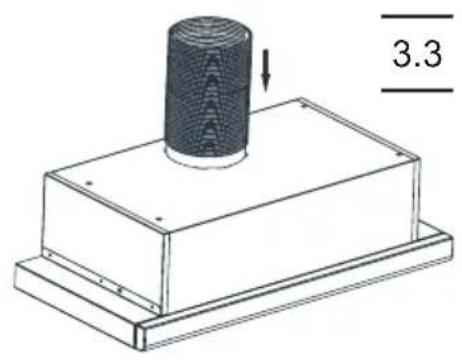

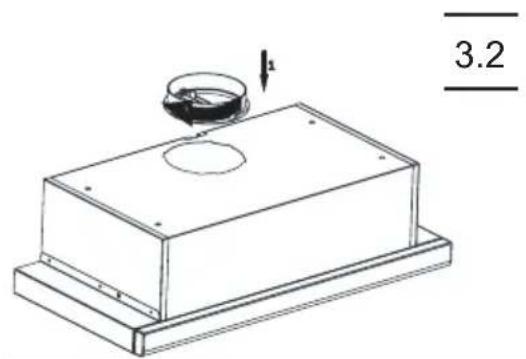

Plasser avtrekkstussen som er levert med ventilatoren oppå produktet.

Drei avtrekkstussen i urets retning.

Skyv viften opp i skapet slik at den klikker seg fast ved hjelp av opphengsmekanismen på vinkelbeslagene til klikkmontering. (Fig. 3.5).

3.6

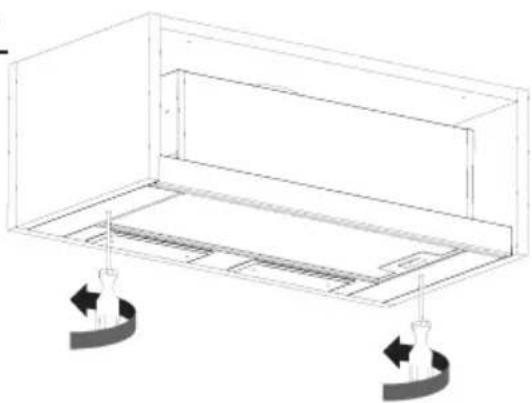

Bruk en skrutrekker til å feste viften i skapet. Dette må gjøres nedenfra ved hjelp av op-phengsmekanismen. (Fig. 3.6).

Stille inn avtrekksmodus for kjøkkenviften

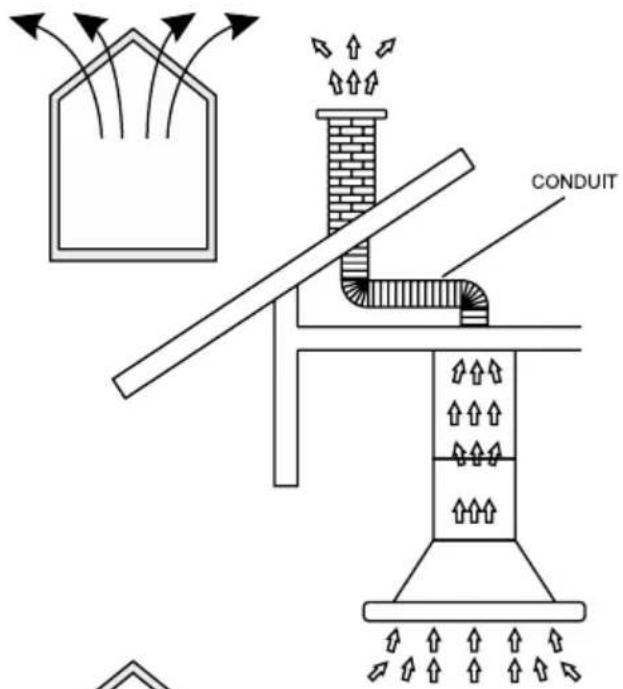

I avtrekksmodus sendes luft ut av bygningen gjennom et spesielt rør. Ved bruk av denne innstillingen skal alle karbonfiltre fjernes. Kjøkkenviften skal kobles til åpningen hvor luften sendes ut av bygningen, ved bruk av et fast eller bevegelig rør med en diameter på 120 mm. Røret må kjøpes hos en forhandler av installasjonsmaterialer.

Du må bruke en kvalifisert montør til å utføre dette arbeidet.

Stille inn for drift med resirkulasjon (kullfilter)

I denne modusen vil filtrert luft sendes tilbake i rommet

via åpningene foran på viften.

Det må monteres et karbonfilter när denne modusen skal brukes. Vi anbefaler at du installerer en luftguide (avhengig av modell).

Trykk på lysbryteren for å tenne og slukke lyset. Uttrekksfronten må trekkes ut for å tenne lyset.

Hvis du vil kjøre produktet på trinn 1 eller trinn 2, må du trykke knappen opp og ned.

Hvis du vil bruke produktet på trinn 3, aktiverer du trinnet ved å trykke denne knappen ned og deaktiverer det ved å trykke knappen opp.

Vedlikehold

Regelmessig vedlikehold og rengjøring av kjøkken-viften vil sørge for feilfri bruk og forlenget levetid for produktet. Pass på å skifte ut fett- og karbonfiltrene i henhold til instruksjonene.

Fettfilter i aluminium

Rengjøring

Under normal bruk skal aluminiumsfilteret rengjøres hver måned i oppvaskmaskin eller for hånd, ved bruk av et mildt rengjøringsmiddel eller flytende såpe.

Skite ut aluminiumsfilteret:

Ta ut fettfilteret i aluminium slik vist i Figur 5.

Det brukes akrylfilter i enkelte modeller. Filteret bør skiftes ut minst annenhver måned eller oftere dersom kjøkkenviften brukes intensivt.

Bruk - Kullfiltre kan kun brukes når kjøkkenviften ikke er koblet til en ventilasjonskanal. Filtre med aktivt kull kan absorbere matlukt til de er mettede. De kan ikke vaskes eller brukes på nytt, og de bør skiftes ut minst annenhver måned eller oftere dersom viften brukes svært intensivt.

Skifte ut kullfilteret:

Ta ut kullfilteret slik vist i Figur 6.

Rengjøring

Normal rengjøring av kjøkkenviften:

• Ikke bruk en våt klut, svamp eller kraftig vannstråle.
• Ikke bruk løsemidler eller alkoholbasert rengjøringsmiddel, da dette vil gjøre den lakkerte overflaten matt.
• Ikke bruk etsende midler, spesielt ved rengjøring av rustfritt stål.
• Ikke bruk skurekluter som kan lage riper.

Vi anbefaler at du bruker en fuktig klut med et nøytralt rengjøringsmiddel.

Aluminiumfiltre kan vaskes i oppvaskmaskin. Fargen på aluminiumfiltre kan endre seg etter flere vask. Dette er normalt, og det er ikke nødvendig å skifte ut misfargede filtre.

RESIRKULERE EMBALLASJEN

Emballasjen vår er laget av miljøvennlige materialer som kan gjenvinnes:

• Ekstern emballasjen av papp/folie
  ● Polystyrendeler (PS) frie for klorfluorkarbon
  ● Polyetylen (PE)-folier og poser

DEPONERING AV PRODUKTET

Hvis produktet ikke lenger skal brukes, må du kutte kabelen før det kastes. Vi anbefaler også at ap- paratet lukkes eller gjø- res ubrukelig, slik at det ikke kan

være til skade for barn ved oppbevaring før det kastes. Dette produktet er merket med et utkrysset søppelbøtte-symbol i samsvar med det europeiske direktivet 2002/96/EC. Dette symbolet betyr at produktet ikke skal kastes

sammen med vanlig husholdningsavfall när det ikke lenger er i bruk. Du må levere inn apparatet på din lokale avfallsplass som er autorisert av de lokale myndighetene. Lokale avfallsplasser, innleveringssteder, butikker og kommunale gjenvinningsstasjoner er egnede steder for innlevering og deponering av produktet.

Det er ytterst viktig av bruke elektriske og elektroniske apparater og annet farlige materiale det inneholder innleveres på riktig måte for å beskytte nærmiljøet. Du må derfor overholde disse forholdsreglene når du kaster slike produkter.

Produsenterklæring

Produsenten erklærer herved at produktet oppfyller kravene i følgende europeiske direktiver:

• Lavspenningsdirektiv 2014/35/E∅F
- Direktiv for elektromagnetisk kompatibilitet (EMC) 2014/30/EC
• ErP Directive 2009/125/EC
• RoHS Directive 2011/65/EC

og er derfor merket med CE symbolet og har fått utstedt en samsvarserklæring som er gjort tilgjengelig for markedsregulatorene.
