CG 27EJ - Gräsklippare HITACHI - Gratis bruksanvisning och manual

Produkttyp	Gräsklippare
Varumärke	Hitachi
Modell	CG 27EJ
Motortyp	2-takt, 27 cm³
Bränsle	Bensin-oljeblandning (förhållande 25:1 till 50:1)
Bränsletankens kapacitet	0,67 L
Tändstift	CHAMPION RCJ8Y eller motsvarande
Torrvikt	Cirka 5,4 kg
Ljudeffektnivå (LwA)	116 dB(A)
Typ av skärverktyg	Klippblad (Ø25,4 mm) eller Brain-klipphuvud
Tomgångsvarvtal	2 500 - 3 000 varv/min
Rekommenderat arbetsvarvtal	> 6 500 varv/min
Initial trådlängd (manuellt huvud)	17 cm
Säkerhetssele	Ingår
Bladskydd	Ingår
Anti-vibrationssystem	Ja, på handtagen
Rutinunderhåll	Rengöring av luftfilter, kontroll av tändstift, smörjning av vinkelväxel
Obligatorisk säkerhetsutrustning	Skyddsglasögon, handskar, hörselskydd, halksäkra skor
Säkerhetsavstånd	15 m från personer
Rekommenderade reservdelar	Blad, tändstift, luftfilter, bränslefilter (original Hitachi)

Vanliga frågor - CG 27EJ HITACHI

Vilken typ av bränsle ska jag använda till gräsklipparen CG 27EJ?

Använd en blandning av blyfri bensin (oktantal 89) och tvåtaktsmotorolja, i förhållandet 25:1 till 50:1. Följ proportionerna som anges på oljetanken.

Hur startar jag gräsklipparen CG 27EJ?

Ställ strömbrytaren på ON, tryck på primerbubblan, lås gasen med säkerhetsspaken, stäng choken, dra sedan kraftigt i startsnöret. Vid de första tändningarna, öppna choken och dra igen.

Hur ställer jag in motorns tomgång?

Tomgången ställs in med skruven T. Vrid den medurs tills bladet roterar, skruva sedan tills det stannar. Rätt varvtal är 2 500 till 3 000 varv/min.

Hur byter jag klippbladet?

Använd handskar. Lås bladhållaren med spärrnyckeln, skruva loss fästmuttern (vänstergänga: lossa medurs). Byt till ett original Hitachi-blad, håldiameter 25,4 mm. Dra åt muttern moturs.

Vilket tändstift ska jag använda till modell CG 27EJ?

Använd ett tändstift CHAMPION RCJ8Y eller motsvarande. Elektrodavståndet ska vara 0,6 mm. Byt ut det var 100:e drifttimme.

Hur rengör jag luftfiltret?

Ta bort filterlocket och filtret. Tvätta det i varmt såpvatten, skölj och torka ordentligt innan du sätter tillbaka. Byt ut det om det är skadat eller mycket smutsigt.

Vad är bränsletankens kapacitet?

Bränsletanken har en volym på 0,67 liter. Använd bensin-oljeblandning och fyll på i ett väl ventilerat utrymme med motorn avstängd.

Hur underhåller jag vinkelväxelhuset?

Var 50:e timme, kontrollera fettnivån genom att skruva loss pluggen. Fyll vid behov till 3/4 med multifunktionsfett på litiumbasis. Fyll inte helt.

Vilken säkerhetsutrustning måste jag bära?

Använd alltid skyddsglasögon, hörselskydd, handskar, långbyxor, halksäkra och stadiga skor. Undvik lösa kläder.

Vad gör man om bladet slår tillbaka?

Tillslag kan inträffa när bladet träffar ett hinder. För att undvika det, håll maskinen stadigt, arbeta från höger till vänster och undvik det kritiska området (mellan 12 och 2-tiden). Vid kontakt, stanna omedelbart motorn.

BRUKSANVISNING CG 27EJ HITACHI

OSERVERA: En del redskap har inga symboler.

	Symboler⚠️ VARNINGMotoravgaser från denna produkt innehåller kemikalier som i staten Kalifornien klassificeras som orsakande cancer, fosterskador och andra fortplantningsskador.
	Det är viktigt att du noggrant läser, förstår och följer följande säkerhetsföreskrifter och varningar. Om redskapet används vårdslöst eller felaktigt kan det orsaka allvarliga eller livshotande skador.		Visar maximal axelhastighet. Använd inte skärtillsatser vars maximala varvtal är lägre än axelhastigheten.
	Läs, förstå och följ alla varningar och anvisningar i denna bruksanvisning och på redskapet.		Använd handskar om detta är nödvändigt, t.ex. när skärande delar hanteras.
	Bär alltid ögon-, huvud- och hörselskydd när du använder detta redskap.		Använd halksäkra och kraftiga skor.
	Använd inte styva metallklingor när denna symbol fi nns på redskapet.		Den roterande klingan kastas tillbaka när den stöter på ett hårt föremål. Detta kan orsaka en farlig och kraftig motreaktion på redskapet och för användaren. Denna reaktion kallas kast. Användaren kan då tappa kontrollen över redskapet och orsaka allvarliga eller livshotande skador. Kast förekommer oftare i områden där det är svårt att se materialet som ska trimmas.
	Håll alla barn, åskådare och medhjälpare på 15 m avständ från redskapet. Stäng omedelbart av motorn och någon kommer närmare.
	Akta dig för föremål som kastas ut från redskapet.	Do not attach handle above this point	Visar handtagets placering. Fäst inte handtaget ovanför denna punkt.
Innan du använder redskapet• Läs bruksanvisningen noggrant.• Kontrollera att skärutrustningen är korrekt monterad och justerad.• Starta redskapet och kontrollera förgasarens inställning. Se “UNDERHÅLL”.

Innehåll

VAD ÄR VAD 62

VARNINGAR OCH SÄKERHETSINSTRUKTIONER 63

TEKNISKA DATA 64

MONTERING 65

ANVÄNDNING 66

UNDERHÅLL 66

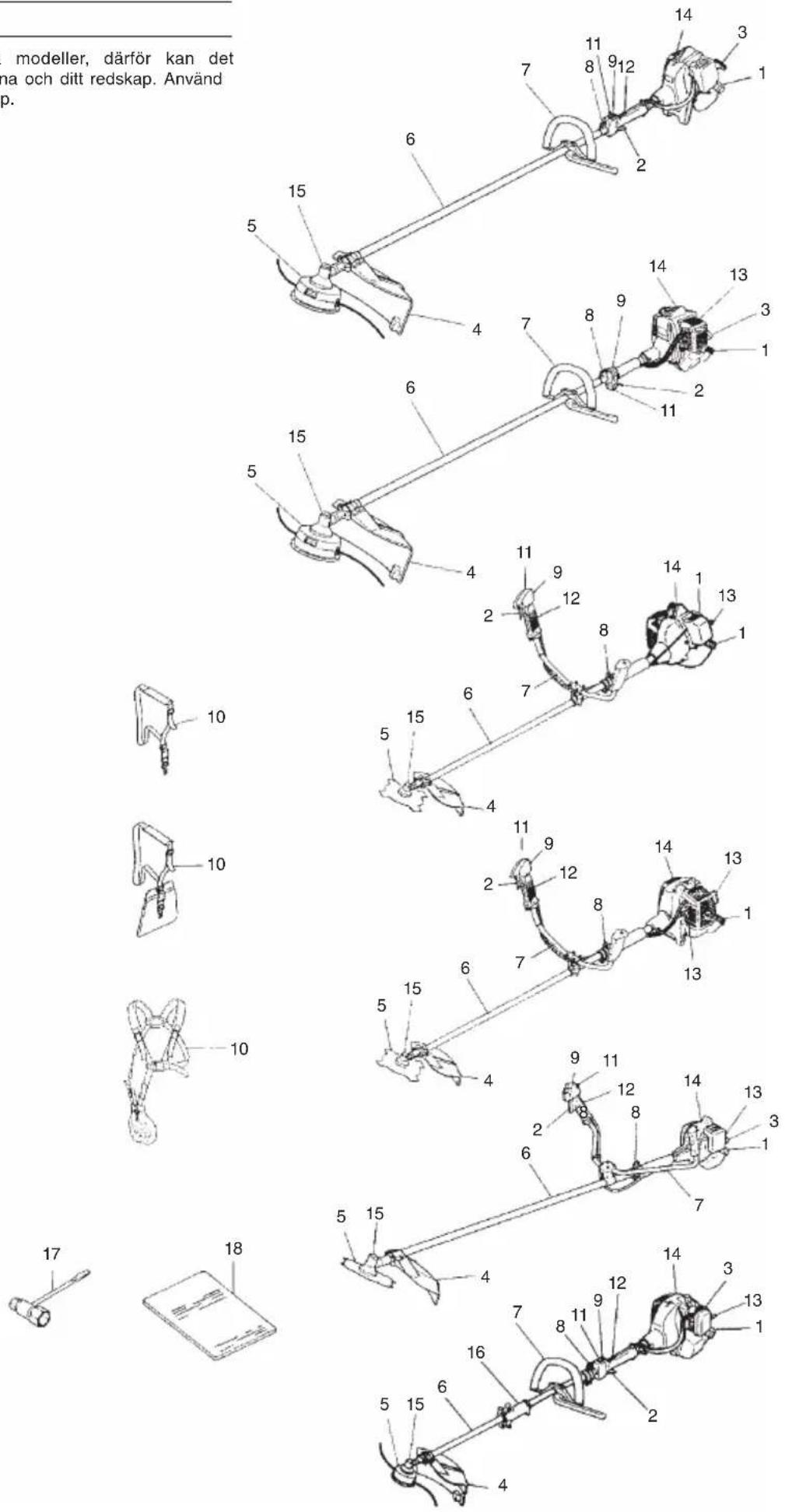

VAD ÄR VAD

Denna bruksanvisning täcker flera modeller, därför kan det fi nnas en del skillnader mellan bilderna och ditt redskap. Använd anvisningarna som gäller för ditt redskap.

1. Bränslepåfyllning
2. Gasreglage
3. Starthandtag
4. Klingskydd
5. Skärtillsats
6. Drivaxelrör
7. Handt ag
8. Upphängningsögla
9. Tändningslås
10. Bärsele
11. Gasreglagets lås
12. Gasreglagets spärr
13. Chokereglage
14. Motor
15. Vinkelväxel
16. Ledhus
17. Kombinationsnyckel
18. Bruksanvisning

VARNINGAR OCH SÄKERHETSINSTRUKTIONER

Användarens säkerhet

○ Använd alltid ansiktsskydd eller skyddsglasögon.
○ Bär alltid kraftiga långbyxor, stövlar och handskar. Bär aldrig löst sittande kläder, smycken, kortbyxor, sandaler eller gå aldrig barfota. Bind upp håret så att det inte räcker nedanför axelhöjd.
○ Använd inte redskapen när du är trött, sjuk eller under påverkan av alkohol, droger eller mediciner.
○ Låt aldrig ett barn eller en oerfaren person använda maskinen.
Bär hörselskydd. Var uppmärksam på din omgivning. Håll ett öga på kringstående som kanske signalerar om ett problem. Ta bort säkerhetsutrustning omedelbart efter det att motorn har stängts av.
○ Starta eller kör aldrig motorn inne i ett stängt rum eller byggnad. Inandning av avgaser kan vara dödligt.
○ Håll handtagen fria från olja och bränsle.
○ Håll händerna borta från skärande delar.
○ Fatta eller håll inte apparaten i de skärande delarna.
Se alltid till att skärtillsatsen har stannat innan du sätter ned redskapet när den har stängts av.
När du arbetar under lång tid se till att ta en paus med jämna mellanrum för att undvika eventuella Hand-arm-vibrationssyndrom (HAVS) som uppstår vid arbete med vibrerande maskiner.

WARNING

○ Antivibrationssystemet garanterar inte att du inte får handarm-vibrationssyndrom eller karpaltunnelsyndrom. Därför måste användaren kontinuerligt och regelbundet kontrollera händernas och fingrarnas tillstånd. Om något av ovanstående symptom uppstår sök omedelbart medicinsk hjälp.

Om du använder en medicinskelektronisk/elektronisk apparat så som en pacemaker, rådgör med din läkare samt tillverkaren av apparaten innan användning av någon elektrisk utrustning.

Redskapets säkerhet

○ Kontrollera hela redskapet före varje användning. Byt ut skadade delar. Kontroller om det förekommer några bränsleläckage och se till att alla fästen är på plats och är ordentligt åtdragna.
○ Byt ut delar som är spruckna, ytskadade eller skadade på annat sätt innan du använder redskapet.
○ Se till att skyddsanordningen är ordentligt fastsatt.
○ Låt inte någon stå i närheten vid justering av förgasaren.
○ Använd endast tillbehör som tillverkaren rekommenderar för detta redskap.

WARNING

Ändra aldrig redskapet på något sätt. Använd inte ditt redskap för annat ändamål än det är avsett för.

Bränslesäkerhet

○ Blanda och hantera bränslet utomhus på en plats utan risk för gnistor eller öppen eld.
○ Använd kärl som är godkända för bränslehantering.
Rök inte eller tillåt rökning nära bränsle eller redskapet eller då du använder redskapet.
○ Torka upp utspillt bränsle före start av motor.
Flytta redskapet minst 3 m bort från tankningsplatsen före start av motorn.
○ Stanna motorn innan bränslepäfyllningslocket tas bort.
○ Töm bränsletanken innan redskapet ställs undan för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det finns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut.
Förvara redskapet och bränslet på en plats där bränsleångorna inte kan nå gnistor eller öppen eld från varmvattenberedare, elektriska motorer eller strömställare, värmepannor, osv.

WARNING

Bränsle kan lätt antändas eller explodera och är farligt att andas in, var därför extra försiktig vid hantering och påfyllning av bränsle.

Arbetssäkerhet

○ Skär inte i andra material än träd eller träföremål.
○ Kontrollera området som ska klippas före arbetet. Ta bort föremål som kan kastas eller trassla in sig.
○ Om området har besprutats med insektsgift använd skyddsmask under arbetet.
○ Håll obehöriga inklusive barn, djur, åskådare och medhjälpare 15 m utanför riskområdet. Stanna omedelbart motorn om någon närmar sig.
○ Håll alltid redskapet på höger sida om kroppen.
○ Håll i ordentligt i redskapet med båda händerna.
○ Se till att du står stadigt och med god balans. Sträck dig inte.
○ Håll alla kroppsdelar borta från ljuddämpare och skärutrustning så länge motorn går.
○ Håll skärtillsatsen under midjehöjd.
När verktyget flyttas till en ny arbetsplats se till att stänga av motorn och försäkra dig om att alla skärtillsatser har stannat.
○ Placera aldrig maskinen på marken när den är igång.
Se alltid till att motorn är avstängd och alla skärtill stannat helt innan du rensar bort skräp eller tar bort gräs från skärtillsatserna.
○ Ha alltid en första-hjälpen-väska till hands när du använder elektrisk utrustning.
○ Starta eller använd aldrig motorn inuti slutna rum eller byggnader och/eller i närheten av antändbara vätskor. Inandning av avgaser kan vara dödligt.

Skötselsäkerhet

○ Underhåll redskapet enligt rekommenderat förfarande.
○ Ta bort tändstiften innan utförande av underhållsarbeten med undantag från förgasarjusteringar.
○ Låt inte någon stå i närheten vid justering av förgasaren.
○ Använd endast Hitachi:s original reservdelar av de typer som tillverkaren rekommenderar.

Transport och förvaring

○ Bär alltid redskapet med motorn avstängd och ljuddämparen vänd bort från kroppen.
○ Låt motorn svalna, töm bränsletanken och spänn fast redskapet före förvaring eller transport i ett fordon.
○ Töm bränsletanken innan redskapet ställs undan för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det finns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut.
○ Förvara redskapet oåtkomligt för barn.
○ Rengör och underhåll apparaten noggrant och förvara den på en torr plats.
○ Se till att startknappen är avslagen vid transport eller förvaring.
○ Täck klingan med klingskyddet vid transport i fordon.

Om en situation som inte behandlas i denna bruksanvisning uppstår, var försiktigt och använd sunt förnuft. Kontakta återförsäljare om du behöver hjälp. Var särskilt uppmärksam på avsnitt som föregås av följande ord:

WARNING

Information som är av största betydelse för att undvika allvarlig personskada eller dödsfall.

VIKTIGT

Information av stor betydelse för att undvika personskada eller skada på maskin och utrustning.

OBSERVERA

Information som är viktig för att klargöra en åtgård och därmed undvika misstag.

VIKTIGT

Montera aldrig isär starthandtaget. Det finns risk för att rekylfjädern orsakar kroppsskada.

TEKNISKA DATA

Modell		CG28EJ (L)CG28EJ (SL)CG28EJ	CG27EJ (SLP)CG27EJ (SP)CG27EJ (SLDP)	CG33EJ (L)CG33EJCG33EJ (S)CG33EJ (SL)	CG27EJ (SL)CG27EJ (S)CG27EJ (SLD)
	Motorstorlek (ml) 28 26,9	33 27
	Tändstift	CHAMPION CJ6Yeller RCJ6Y eller likvärdigt	CHAMPION RCJ8eller likvärdigt	CHAMPION CJ6Yeller RCJ6Y eller likvärdigt	CHAMPION RCJ8Yeller likvärdigt
	B r	ä	n	s	l
	Torvikt (kg)	5,45,565,6	5,26,15,4	5,55,75,865,9	5,05,75,2
	LjudtrycksnivåLpA (dB (A))(EN27917)	95,095,095,5	92,0 94,5		97,598,397,5
	Ljudeff ektnivåLwA (dB (A))	116
	Vibrationsnivå (m/s2)(ISO7916)Främre handtagBakre handtagVänster handtagHöger handtag	2,6 4,13,5 5,62,4 2,51,9 2,0	CG27EJ (SLP) CG27EJ (SLDP)6,9 10,8 11,2 11,23,9 2,6 4,4 4,4CG27EJ(SP)5,5 3,96,4 3,6	CG33EJ (SL)5,4 5,2 5,8 2,13,7 7,1 4,3 5,61,8 2,12,5 2,9	CG27EJ (SLD)5,8 2,1 5,73,2 4,5 3,14,6 2,33,4 2,0

OBSERVERA

Överensstämmande buller- och vibrationsnivå har beräknats som den tidsvågda totalenergin för buller- och vibrationsnivåer under olika arbetsförhållanden med följande tidfördelning: 1/2 tomgång, 1/2 körning.

* Rätt till ändringar förbehålls.

MONTERING

Drivaxel till motor (Bild 1)

Skruva ut rörets låsbult (1) omkring tio varv så att bulten inte hindrar isättning av drivaxelröret. Håll rörets låsbult utåt när du sätter in drivaxelröret så att inte beslaget på insidan är ett hinder.

Sätt in drivaxeln i motorns kopplingshus tills markeringen (2) på drivaxelröret kommer till kopplingshuset.

OBSERVERA

Om det är svårt att sätta in drivaxeln till det markerade läget, vrid drivaxeln med- eller moturs med skärets fäste. Passa in hålet i axelröret och dra åt rörets låsbult. Dra sedan åt spännbulten ordentligt (3).

Montera tillsatsen

1. Sätt tillsatsen på plats.

2. Se till att låspinnen (4) passar rörets hål (5) och att röret inte faller av. (Bild 2)

3. Dra åt muttern (6) ordentligt. (Bild 2)

Montera handtaget

WARNING

Använd alltid en spärrstång (7) och bärsle med remhandtag om du använder styva metallklingor på grästrimmer med rakt skaft eller buskklippare. (Bild 3)

Sätt fast handtaget på drivaxelröret med lutning mot motorn.

Justera placeringen till bästa läge före användning.

OBSERVERA

Om ditt redskap har en markering på drivaxelröret, följ denna.

Placera handtagen och sätt fast handtagsfästet och dra åt bultarna löst. Justera till rätt läge. Dra sedan år bultarna ordentligt.

Dra stoppledningarna (11) och gasvajern (9) genom skyddsröret (10), lås sedan upp höftkudden. (Bild 5)

Gasvajer / stoppledning

Ta bort luftfiltrets kåpa. (Bild 6)

Anslut stoppledningarna. (Bild 8)

Anslut gasvajern till förgasaren. (Bild 9)

Dra gasvajern och stoppledningarna tillsammans i skyddsröret upp till luftfiltrets käpa. (Bild 10)

Gasvajer och stoppledning (Bild 7A) (till CG33EJ (SL))

Anslut gasvajrarna (12) genom att böja vajrarnas ändar och fästa den sammanfogade delen med anslutningshöljet (13) som läser. Anslut stoppledningarnas ändar (14).

OBSERVERA

Ta bort anslutningshöljet genom att sätta i ett mynt eller skruvmejsel i mitten och vrida den.

Gasvajer / stoppledning (Bild 7) (till CG27EJ (SLP)/(SP)/(SLDP))

Ta bort luftfiltrets kåpa. (Bild 6)

Anslut stoppledningarna. (Bild 8)

Om gasvajerns ända (15) är gängad, skruva in den helt i kabelfästet (16), skruva sedan fast vajeränden med ställmuttern (17) mot kabelfästet (16).

Anslut gasvajern (18) till förgasaren (19) och montera svivellocket, (om ett sådant ingår) som fi nns i verktygsväskan, på sviveln.

Dra gasvajern och stoppledningarna tillsammans i skyddsröret upp till luftfiltrets kåpa. (Bild 10)

Montera klingskyddet (Bild 11, 12, 13, 14)

OBSERVERA

På en del modeller kan klingskyddets hållare redan vara monterad på transmissonskåpan.

Montera klingskyddet och fästets mellanlägg (20) (om sådana medföljer) på drivaxeln mot vinkeltransmissionen. Dra åt hållaren ordentligt så att klingskyddet inte svänger eller rör på sig under användning.

Montera klingskyddet på hållaren, vilken även fäster skyddet till växellådan med de två fästskruvarna.

VIKTIGT

En del klingskydd är utrustade med vassa trådbegränsare. Var försiktig vid hantering av dem.

OBSERVERA (Bild 14)

Om Hitachi aluminiumhuvud (CH-100 eller CH-300) används på ditt redskap, ska den vassa trådbegränsaren (21) som finns i verktygsväskan, fästas ordentligt till klingskyddet med bulten (22).

Om du använder ett trimmerhuvud med ett tvådelat klingskydd, fäst skyddsförlängningen på klingskyddet. (Bild 15)

OBSERVERA

○ Om skyddsförlängningen monteras på klingskyddet, måste trådbegränsaren tas bort från klingskyddet (om den monterats).
○ Om ditt redskap har en markering för skyddet på drivaxelröret, följ denna.
○ Ta bort skyddsförlängningen enligt bilderna. Bär handskar efter som förlängningen har en vass trådbegränsare, tryck sedan in de fyrkantiga flikarna i ordningsföljd. (Bild 16)

Montera klinga (Bild 17, 18)

(om en sådan fi nns)

Kontrollera att klingan inte har sprickor eller andra skador och att den är vänd åt rätt håll när klingan monteras.

OBSERVERA

○ Montera klingans stödbricka (23) med den konkava sidan uppåt.
Sätt in nycken (24) i vinkelväxelns hål för att låsa klingans hållare (25). Lägg märke till att fästbulten eller muttern (26) är vänstergångad (lossas medurs/dras åt moturs). Dra åt fästbulten eller -muttern med en hylsnyckel.

VIKTIGT

○ Kontrollera att klingan har monterats korrekt före start.
○ Om ditt redskap är utrustat med skyddslock under klingan, kontrollera före start att det inte är slitet eller sprucket. Byt ut det om det är slitet eller har sprickor.

Montera Brain grästrimmarhuvud

OBSERVERA

Se bruksanvisningen som medföljer Brain grästrimmarhuvud när du monterar det.

WARNING

Använd endast böjlig tråd i icke-metall som rekommenderas av tillverkaren till Hitachi Brain-huvud eller Hitachi metallhuvud. Använd aldrig sladd eller snöre. De kan gå av och skickas iväg som en farlig projektil.

OBSERVERA

Används Hitachi metallhuvud (CH-100) ska trådens längd vara omkring 17 cm vardera. (Bild 19)

ANVÄNDNING

Bränsle (Bild 20)

WARNING

Trimmern är utrustad med en tvåtaktsmotor. Kör alltid med oljeblandad bensin.

Se till att ventilationen är tillfredställande vid tankning eller hantering av bränslet.

Bränsle

○ Använd alltid 89-oktanig blyfri bensin.

○ Använd tvåtaktsolja eller en blandning mellan 25:1 och 50:1, angående mängd se uppgift på oljeflaskan eller fråga en Hitachi-återförsäljare.

Om originalolja inte finns använd en olja av hög kvalitet med tillsats av ett antioxidationsmedel och uttrycklig märkning för användning i tvåtaktsmotorer (JASO FC GRADE OIL eller ISO EGC GRADE). Använd inte olja av typ BIA eller TCW (avsedd för vattenkylda tvåtaktsmotorer).

○ Använd aldrig motorolja (10 W/30) eller spillolja.

○ Blanda alltid bensin och olja i en separat ren behållare.

Börja alltid med att fylla i halva mängden bränsle, lägg sedan till hela mängden olja. Blanda (skaka) bränsleblandningen. Häll sedan i återstående mängd bränsle.

Blanda (skaka) bränsleblandningen ordentligt innan blandningen hålls i bränsletanken.

Bränslepåfyllning

WARNING

○ Stanna alltid motorn vid bränslepäfyllning.

○ Öppna tanklocket långsamt vid påfyllning av bränsle så att eventuellt övertryck försvinner.

○ Dra åt tanklocket ordentligt efter tankning.

Flytta alltid trimmern minst 3 m från tankningsplatsen före start av motorn.

Rengör runt tanklocket innan bränslepåfyllning för att förhindra att smuts hamnar i tanken. Se till att bränslet är ordentligt blandat före tankning genom att skaka behållaren.

Start (Bild 21, 22)

VIKTIGT

Kontrollera före start att skärtillsatsen inte rör vid någonting.

1. Skjut tändningsomkopplaren (27) till läge ON. (Bild 21, 22) * Tryck på handpumpen (30) flera gånger så att bränsle flyter genom pumpen eller returledningen. (om en sådan finns) (Bild 23, 24)

2. Tryck ner säkerhetsutlösaren (28) (om en sådant finns), dra i gasreglaget och skjut låset (29), släpp först gasreglaget längsamt, sedan säkerhetsutlösaren. Detta läser gasspjället i startläget.

3. Ställ in chokereglaget i läget CLOSED (31). (Bild 23, 24)

4. Dra snabbt i startsnörets handtag. Var noga med att hålla fast handtaget i handen så att det inte släpps tillbaka.

5. Om motorn startar, ställ tillbaka chokereglaget till läget RUN (öppen). Dra kraftfullt i starchandtaget en gång till.

OBSERVERA

Om motorn inte startar upprepa moment 2 till 5.

1. Dra gasreglaget tills gasreglagets lås släpper när motorn startat. Varmkör motorn i cirka 2-3 minuter innan den belastas.

Klippning (Bild 25, 26, 27, 28)

○ Kör motorn med över 6500 varv vid klippning. Körning på lågt varvtal längre perioder kan slita ut kopplingen i förtid.

○ Klipp gräset från höger till vänster.

○ Den roterande klingan kastas tillbaka när den stöter på ett hårt föremål.

Detta kan orsaka en farlig och kraftig motreaktion på redskapet och för användaren. Denna reaktion kallas kast. Användaren kan då tappa kontrollen över redskapet och orsaka allvarliga eller livshotande skador. Kast förekommer oftare i områden där det är svårt att se materialet som ska trimmas.

Bär selen enligt bilden (om en sådan finns). Klingar roterar moturs, använd därför redskapet från höger till vänster för effektivare klippning. Håll åskådare på minst 15 m avständ.

OBSERVERA

Vid nödfall, tryck på snabbstoppknappen eller dra i nödstoppet (om ett sådant finns). (Bild 27)

WARNING

Om skärtillsatsen stöter mot stenar eller liknande, stoppa motorn och kontrollera att tillsatsen och andra delar är oskadade. Om gräs eller grenas fastnat runt tillsatsen, stoppa motorn och tillsatsen och ta bort dem.

Stopp av motor (Bild 29)

Minska motorns hastighet och kör på tomgång några minuter, stäng sedan av tändlåset (27).

! WARNING

Skärtillsatsen kan orsaka skada när den fortsätter rotera efter att motorn har stannat eller gasreglaget släppts. Se alltid till att skärtillsatsen har stannat innan du sätter ned redskapet när den har stängts av.

UNDERHÅLL

ANORDNINGAR OCH SYSTEMEN FÖR EMISSIONSKONTROLL FÄR UNDERHÅLLAS, BYTAS ELLER REPARERAS AV EN VERKSTAD FÖR MOTORVERSKAD ELLER INDIVIDER.

○ Skärtillsatsen kan rotera under förgasarjustering.

○ Starta aldrig motorn utan att kopplingskåpan och röret sitter på plats! Kopplingen kan annars lossa och orsaka personskador.

I förgasaren blandas bränslet med luft. När motorn testkörs vid fabriken görs en grundläggande justering av förgasaren. Ytterligare justering kan komma att behövas med hänsyn till klimat och höjd. Förgasare har bara en justeringsmöjlighet:

T = Justerskruv för tomgångsvarvtal.

Tomgångsjustering (T)

Kontrollera att luftfiltret är rent. Vid korrekt inställt tomgångsvarvtal roterar inte skärtillsatsen. Om justering är nödvändig vrid T-skruven medurs med motorn igång tills skärtillsatsen börjar rotera. Vrid skruven därefter moturs tills skärtillsatsen slutar att rotera. Rätt tomgångsvarvtal har uppnåtts när motorn går jämnt i alla lägen på ett varvtal som är lägre än det då skärtillsatsen börjar rotera.

Kontakta en Hitachi-återförsäljare om skärtillsatsen fortfarande roterar efter justeringen.

OBSERVERA

○ Standardtomgång är 2500–3000 varv.

På en del modeller som säljs i områden med stränga regler för avgasutsläpp kan högt eller lågt varvtal på förgasare inte justeras. Sådan justering kan medföra att motorn öppnas utanför gränsen för tillåtna utsläpp. För dessa modeller är inställning av tomgångsvarvtal den enda justering som kan göras.

För modeller som är utrustade med inställning av lågt eller högt varvtal har förgasaren förinställts i fabriken. Finjusteringar kan optimera prestanda beroende på klimat, höjd osv. Vrid aldrig justerskruvarna mer än 90 grader åt gången, eftersom motorn kan skadas av felaktig inställning. Om du inte är bekant med denna typen av inställningar, kontakta en Hitachi-återförsäljare.

WARNING

Skärtillsatsen får under inga omständigheter rotera när motorn går på tomgång.

Luftfi ltret måste rengöras från damm och smuts för att undvika:

○ Felaktig förgasarfunktion

○ Startsvårigheter

○ E ff ektsänkning

○ Onödigt slitage av motordelar

○ Onormal bränsleförbrukning

Rengör filtret dagligen eller oftare om redskapet används på speciellt dammiga arbetsområden.

Ta bort luftfiltrets käpa och filtret (32). Tvätta filtret i varmt tvålvatten. Kontrollera att filtret är torrt innan det monteras. Ett luftfilter som har används länge kan inte rengöras helt och hålllet. Det bör därför bytas ut mot ett nytt med jämna mellanrum. Ett skadat filter måste alltid bytas ut.

Bränslefilter (Bild 32)

Töm ut allt bränsle ur bränsletanken och ta bort bränslefiltrets slang från tanken. Dra ut filterelementet ur hållaren och tvätta det i varmt tvålvatten.

Skölj filtret noggrant tills alla spår att tvättmedel försvunnit. Kläm, vrid inte, ut överskottsvatten och låt elementet torka.

OBSERVERA

Om fi ltret blivit hårt av för mycket smuts, byt ut det.

Tändstift (Bild 33)

Tändstiftet påverkas av:

○ Felaktig förgasarinställning
○ Felaktig bränsleblandning (för mycket olja i bensinen)
○ Smutsigt luftfilter
○ Svåra arbetsförhållande (t.ex. kyla)

Dessa faktorer orsakar beläggning på tändstiftets elektroder som kan leda till motorstörningar och startproblem. Om motorn lämnar låg effekt, är svårstartad eller går ojämnt på tomgång så kontrollera alltid tändstiftet först. Om tändstiftet är smutsigt rengör och kontrollera elektrodavståndet. Justera om nödvändigt. Rätt avständ är 0,6 mm.

Tändstiftet ska bytas efter ca 100 timmars körning eller tidigare om elektroderna är kraftigt avbrända.

OBSERVERA

I vissa områden kräver lagen användning av resistortändstift för att dämpa störstrålning. Om denna maskin var utrustad med resistortändstift använd samma typ av tändstift vid byte.

Ta bort ljuddämparen och rensa sedan bort eventuellt sot som sitter på avgaskanalen eller ljuddämparingången efter 100 timmars användning.

Cylinder (motorkylning) (Bild 35)

Motorn är luftkyld och luft måste cirkulera fritt runt motorn och kylfl änsarna på cylindern för att förhindra överhettning.

Efter var 100:e driftstimme eller en gång om året (oftare om så krävs) ska flänsar och motorns yttre ytor rengöras från damm, smuts och olja eftersom sådant kan orsaka försämrad kylningsförmåga.

OBSERVERA

Kör inte motorn utan motorkåpan eller ljuddämparskyddet eftersom detta orsakar överhettning och skada på motorn.

Vinkelväxel (Bild 36)

Kontrollera vinkelväxelns smörjmedelsnivå var 50 timme i drift genom att ta bort påfyllningshålets plugg på vinkelväxelns sida. Om inte smörjmedel är synligt på kugghjulen, fyll växeln till 3/4 med litiumbaserat smörjmedel av hög kvalitet. Fyll inte helt.

Klinga (Bild 37)

WARNING

Bär skyddshandskar vid hantering eller underhåll på klingan.

○ Använd en vass klinga. En slö klinga kärvar och kastar oftare. Ersätt fästmuttern om den är skadad eller svår att dra åt.
○ Byt ut klingan mot en som rekommenderas av Hitachi, med ett 25,4 mm fästhål.
○ Installera klingan (34) med den märkta sidan uppåt. En 4-tandad klinga (33) kan monteras på båda sidorna.
○ Använd rätt klinga enligt det arbete du ska utföra.
○ Använd lämpliga verktyg vid byte av klinga.
○ När skärytorna blir slöa, slipa klingan enligt bilden. Felaktig slipning kan orsaka kraftiga vibrationer.
○ Använd inte klingor som är böjda, spruckna eller som är skadade på annat sätt.

OBSERVERA

Vid slipning är det viktigt att den ursprungliga formen vid kuggens nedre del bibehålls för att undvika sprickor.

Underhållsschema

Nedan följer några allmänna underhållsinstruktioner. För ytterligare information var god kontakta en Hitachi-återförsäljare.

Dagligt underhåll

○ Rengör maskinen utvändigt.
○ Kontrollera att bärselen är oskadad.
○ Kontrollera att klingskyddet inte är skadat. Byt ut skyddet om det är skadat eller sprucket.
○ Kontrollera att skärtillsatsen är korrekt centrerad, vass och utan sprickor. En obalanserad skärtillsats orsakar kraftiga vibrationer som kan skada enheten.
○ Kontrollera att skärtillsatsens mutter är ordentligt åtdragen.
○ Kontrollera att klingans transportskydd är oskadat och att det sitter ordentligt.
○ Kontrollera att muttrar och skruvar är ordentligt åtdragna.

Veckounderhåll

○ Kontrollera startapparaten, speciellt startsnöre och returfjäder.
○ Rengör tändstiftet utvändigt.
○ Ta ut det och kontrollera avständet mellan elektroderna. Justera det till 0,6 mm eller byt tändstift.
○ Rengör kylflänsarna på cylindern och kontrollera att luftintaget vid startapparaten in är igensatt.
○ Kontrollera att vinkelväxeln har smörjmedel till 3/4.
○ Rengör luftfiltret.

Månadsunderhåll

○ Skölj bränsletanken med bensin.
○ Rengör förgasaren utvändigt och utrymmet runt den.
○ Rengör fläkten och utrymmet runt den.

BETYDNING AF SYMBOLER
